汽车自动变速器构造及工作原理原理演示文稿汽车自动变速器是现代汽车驱动系统中的重要部件之一，它的主要作用是根据发动机转速和车辆行驶速度，合理地选择不同的齿比，以提供最佳的动力输出和燃油经济性。

本文将详细介绍汽车自动变速器的构造和工作原理，并通过演示来帮助读者更好地理解。

一、自动变速器的构造：1.液力变矩器：液力变矩器是汽车自动变速器的关键部件之一，它通过液压传动方式实现动力输出。

液力变矩器由泵轮、涡轮和导向转子三部分组成。

泵轮由发动机带动，涡轮与变速器输入轴相连，导向转子与输出轴相连。

当发动机运转时，泵轮驱动液体在涡轮中形成一个旋转的涡流，涡轮将这个旋转涡流转化为动力输出，从而驱动汽车行驶。

2.行星齿轮组：行星齿轮组是实现不同齿比选择的核心机构。

它由太阳轮、行星轮和内齿轮三部分组成。

通过改变太阳轮、行星轮和内齿轮之间的连接方式，可以实现不同的齿比。

在实际运行中，变速器会根据车速和行驶状态，自动切换不同的齿比，以实现最佳的动力输出。

3.液压操纵系统：液压操纵系统通过控制油压来实现行星齿轮组的切换。

一般来说，液压操纵系统包括离合器、制动器、却流器等部件。

离合器用于连接或断开相应的行星齿轮组，制动器用于制动相应的行星齿轮组，却流器用于控制液压系统的压力。

二、自动变速器的工作原理：1.挡位选择过程：当驾驶员选择驾驶模式（如P（停车）、R（倒车）、N（空挡）、D （驾驶）等），控制器将信号传递给液压操纵系统，液压操纵系统根据信号切换对应的行星齿轮组连接方式，确定所需齿比。

2.液力变矩器过程：当变速杆位于驾驶档位时，变速器输入轴上的齿轮开始转动，驱动液力变矩器的泵轮。

液压系统通过控制阀门和泵的转速，调节液力变矩器中的工作压力和转矩。

液力变矩器将发动机的转矩传递给变速器输出轴，驱动车辆前进。

当驾驶员加速或减速时，液压操纵系统会根据车速和发动机转速的变化，通过控制液力变矩器的油流量和压力来实现变速器齿比的自动调整。

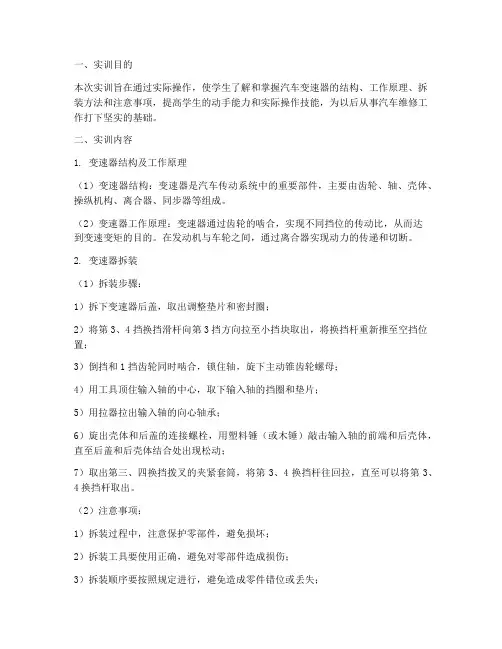

一、实训目的本次实训旨在通过实际操作，使学生了解和掌握汽车变速器的结构、工作原理、拆装方法和注意事项，提高学生的动手能力和实际操作技能，为以后从事汽车维修工作打下坚实的基础。

二、实训内容1. 变速器结构及工作原理（1）变速器结构：变速器是汽车传动系统中的重要部件，主要由齿轮、轴、壳体、操纵机构、离合器、同步器等组成。

（2）变速器工作原理：变速器通过齿轮的啮合，实现不同挡位的传动比，从而达到变速变矩的目的。

在发动机与车轮之间，通过离合器实现动力的传递和切断。

2. 变速器拆装（1）拆装步骤：1）拆下变速器后盖，取出调整垫片和密封圈；2）将第3、4挡换挡滑杆向第3挡方向拉至小挡块取出，将换挡杆重新推至空挡位置；3）倒挡和1挡齿轮同时啮合，锁住轴，旋下主动锥齿轮螺母；4）用工具顶住输入轴的中心，取下输入轴的挡圈和垫片；5）用拉器拉出输入轴的向心轴承；6）旋出壳体和后盖的连接螺栓，用塑料锤（或木锤）敲击输入轴的前端和后壳体，直至后盖和后壳体结合处出现松动；7）取出第三、四换挡拨叉的夹紧套筒，将第3、4换挡杆往回拉，直至可以将第3、4换挡杆取出。

（2）注意事项：1）拆装过程中，注意保护零部件，避免损坏；2）拆装工具要使用正确，避免对零部件造成损伤；3）拆装顺序要按照规定进行，避免造成零件错位或丢失；4）注意安全操作，防止发生意外事故。

3. 变速器清洗与装配（1）清洗：将拆下的零部件放入清洗液中，用毛刷或压缩空气进行清洗，确保零部件表面无油污、灰尘等杂质。

（2）装配：按照拆装顺序，将清洗干净的零部件重新组装，注意装配顺序和配合关系。

4. 变速器性能检测（1）检查齿轮啮合情况：观察齿轮啮合面是否有磨损、损坏等情况；（2）检查轴承间隙：使用塞尺测量轴承间隙，确保符合技术要求；（3）检查离合器：检查离合器分离和结合是否顺畅，是否存在打滑、抖动等现象；（4）检查同步器：检查同步器工作是否正常，是否存在打滑、卡滞等现象。

汽车自动变速器构造与原理解析汽车这玩意儿，真是个神奇的家伙！要是没有了变速器，咱们开车就跟跑步似的，完全没法享受那种风驰电掣的快感。

今天咱们就来聊聊这个自动变速器，它可不是一个简单的机器，而是个复杂的小精灵，默默地在我们开车的时候发挥着重要的作用。

1. 自动变速器的基本构造1.1 变速器的“心脏”首先，自动变速器的心脏，大家肯定猜到了，就是变速箱。

变速箱里有很多齿轮，就像一个个小玩意儿在这里跳舞。

根据车速的不同，变速器会自动选择合适的齿轮，就像你在不同场合换衣服一样，真是让人佩服！这可不是随便换的，而是通过复杂的传感器来感知车辆的状态，决定使用哪个档位。

要是没有这些智能设备，咱们开车的时候就得像开老爷车一样，手动换挡，那真是太麻烦了！1.2 液力变矩器的“魔力”接下来，液力变矩器也是变速器里的一块“重要拼图”。

这个小家伙就像是变速器的魔术师，负责将发动机的动力传递给变速箱。

液力变矩器的工作原理可真不简单，它利用液体的流动来完成动力的传递，就像是把热汤倒进碗里，温温的，滑滑的，舒舒服服地传递到每一个齿轮。

这样一来，不管你是加速还是减速，车子都能平稳地跟上你的节奏，简直就是开车的贴心小助手啊！2. 自动变速器的工作原理2.1 自动换挡的“神秘”说到工作原理，咱们得提到自动换挡。

自动变速器通过一系列的电子控制单元，来感应车速、油门和发动机转速等信息。

你想想，当你踩下油门的时候，车子是瞬间就能加速的，而这个过程就是变速器在背后默默地操控着。

就像你玩游戏一样，操作一瞬间，人物就飞速前进，感觉爽到飞起！2.2 适应不同驾驶需求的“灵活”还有一点特别重要，自动变速器非常聪明，能够根据不同的驾驶需求进行调整。

比如说，你在城市里走走停停，变速器会自动调节换挡频率，让你在低速行驶时更加平稳。

而如果你在高速公路上飞驰，它又能迅速换到高档位，让你尽情享受那种“风在耳边呼啸”的感觉。

总之，它就像是车子的“心理医生”，总能感应到你的需求，给你最舒适的驾驶体验。

汽车构造(下册)吉林大学汽车工程系编著陈家瑞主编课程目标普及汽车人的汽车基本结构与原理知识课程大纲·概述·发动机·传动系·行驶系·转向系和制动系·汽车车身、仪表、照明及附属装置概述一、汽车的组成及分类汽车是由上万个零件组成的机动交通工具，基本结构主要由发动机、底盘、车身和电器与电子设备四大部分组成。

通常按汽车的用途分为轿车、客车、载货汽车、越野汽车、牵引汽车、自卸汽车、农用汽车、专用汽车和改装车等二、汽车的结构设计特点与发展趋势1、零件标准化、部件通用化、产品系列化2、考虑使用条件的复杂多变3、重视汽车使用中的安全、可靠、经济与环保4、注意外观造型5、在保证可靠性的前提下尽量减小汽车的自身质量6、汽车的结构设计要符合有关标准和法规7、综合考虑人机工程、交通工程、制造工程和管理工程三、汽车的产品型号：企业名称代号一般为汽车厂的汉语拼音缩写。

车辆类别代号见下表。

主参数代号用两位阿拉伯数字表示。

载货汽车、越野汽车、牵引汽车、自卸汽车、专用汽车和半挂车的主参数代号以车辆的总质量（t）表示；客车的主参数代号用车辆长度（m)表示；轿车的主参数代号用发动机排量（L）表示。

产品序号指企业发展该产品的顺序号。

企业自定代号用汉语拼音字母或阿拉伯数字表示，位数由企业自定。

车辆类别代号车辆种类车辆类别代号车辆种类车辆类别代号车辆种类1载货汽车4牵引汽车7轿车2越野汽车5专用汽车83自卸汽车6客车9半挂车及专用半挂车第一篇发动机第一章发动机基本知识汽车的动力源是发动机，发动机是把某一种形式的能量转变成机械能的机器。

现代汽车所使用的发动机多为内燃机，内燃机是把燃料燃烧的化学能转变成热能，然后又把热能转变成机械能的机器，并且这种能量转换过程是在发动机气缸内部进行的。

内燃机的分类方法很多，按照不同的分类方法可以把内燃机分成不同的类型。

(1)按照所用燃料分类内燃机按照所使用燃料的不同可以分为汽油机和柴油机(图1-1-1)。

图解变速箱，一篇看懂全部结构汽车变速器，是一套用于来协调发动机的转速和车轮的实际行驶速度的变速装置，用于发挥发动机的最佳性能。

变速器可以在汽车行驶过程中，在发动机和车轮之间产生不同的变速比。

手动变速器手动变速器就是必须用手拨动变速器杆，才能改变传动比的变速器。

手动变速器主要由壳体、传动组件（输入输出轴、齿轮、同步器等）、操纵组件（换挡拉杆、拨叉等）。

手动变速器构造变速器原理变速器为什么可以调整发动机输出的转矩和转速呢？其实这里蕴含了齿轮和杠杆的原理。

变速器内有多个不同的齿轮，通过不同大小的齿轮组合在一起，就能实现对发动机转矩和转速的调整。

用低转矩可以换来高转速，用低转速则可以换来高转矩。

变速器原理变速器的作用主要表现在三方面：第一，改变传动比，扩大驱动轮的转矩和转速的变化范围；第二，在发动机转向不变的情况下，实现汽车倒退行驶；第三，利用空挡，可以中断发动机动力传递，使得发动机可以启动、怠速。

手动变速器原理手动变速器的工作原理，就是通过拨动变速杆，切换中间轴上的主动齿轮，通过大小不同的齿轮组合与动力输出轴结合，从而改变驱动轮的转矩和转速。

发动机的动力输入轴是通过一根中间轴，间接与动力输出轴连接的。

中间轴的两个齿轮（红色）与动力输出轴上的两个齿轮（蓝色）是随着发动机输出一起转动的。

但是如果没有同步器（紫色）的接合，两个齿轮（蓝色）只能在动力输出轴上空转（即不会带动输出轴转动）。

图中同步器位于中间状态，相当于变速器挂了空挡。

简单变速器结构5挡手动变速器5挡手动变速器原理5挡手动变速器剖面图5挡手动变速器组成换挡机构不仅增强驾驶员换挡感觉，而且可以防止同时挂入两个挡位。

换挡机构同步器变速器在进行换挡操作时，尤其是从高挡向低挡的换挡很容易产生轮齿或花键齿间的冲击。

为了避免齿间冲击，在换挡装置中都设置同步器。

同步器有常压式和惯性式两种，目前大部分同步式变速器上采用的是惯性同步器，它主要由接合套、同步锁环等组成，主要是依靠摩擦作用实现同步。

汽车手动变速器基本组成
汽车手动变速器的基本组成包括以下部分：
1. 输入轴：接收来自发动机的动力。

2. 输出轴：将变速器输出的动力传递到车轮。

3. 差速器：允许车轮以不同的速度旋转，从而实现汽车的转向。

4. 各档齿轮：通过不同的齿轮组合实现不同的传动比。

5. 轴承：使各部件能够旋转。

6. 同步器：帮助齿轮在换挡时实现平滑的结合。

7. 换挡机构：使驾驶员能够根据需要选择合适的档位。

8. 拨叉：将换挡杆的移动传递给齿轮，从而选择档位。

9. 油封：防止润滑油泄漏。

10. 润滑油：减少部件的摩擦，延长变速器的使用寿命。

11. 壳体：容纳以上所有部件。

12. 输出法兰：将变速器的输出传递到传动轴。

这些部件协同工作，使得手动变速器能够实现其基本功能，如改变传动比、扩大驱动轮转矩和转速、使汽车能倒退行驶以及便于变速器换挡或进行动力输出等。
