北航机械制图试题及答案

第34章 滚动轴承34-10 改正图34-29中的错误结构并说明理由。

（a ） （b ）（c ） （d ）（f ）（g ） （h ）应是基轴制(d 图，原意是轴稍微短一些，以免轴与轴端挡板接触)均为标注错误，g 只要标注轴的公差，h 只要标注孔的公差，且一般轴处为过盈配合）34-11 图34-30所示，斜齿轮轴采用一对7207AC （46207）轴承支承，已知斜齿轮的圆周力N F t 3500=，径向力N F r 1200=，轴向力N F a 900=，轴的转速N F t 3500=，轴承的冲击载荷系数2.1=d f ，温度系数1=T g ，额定动载荷N C r 25400=。

试计算该对轴承的寿命（用小时计）。

图34-30解：（1）计算轴承所受轴向力在垂直面内对B 取矩，有40301001⋅=⋅+⋅r a v r F F F故 N N F F F a r v r 2101003090040120010030401=⨯-⨯=⋅-⋅=N N F F F r r v r 990)2101200(12=-=-=在水平面内对B 取矩，有401001⋅=⋅t h r F F故 N N F F t h r 1400100403500100401=⨯=⋅=N N F F F h r t h r 2100)14003500(12=-=-=所以，两个轴承所受径向力分别为N N F F F h r v r r 66.141514002102221211=+=+= N N F F F h r v r r 66.232121009902222222=+=+= 由题目中给出的表可得N N F F r s 962.99066.14157.07.011=⨯==N N F F r s 162.162566.23217.07.022=⨯==因为12162.2525)162.1625900(s s a F N N F F >=+=+，所以右端的轴承II 为压紧端，左端的轴承I 为放松端。

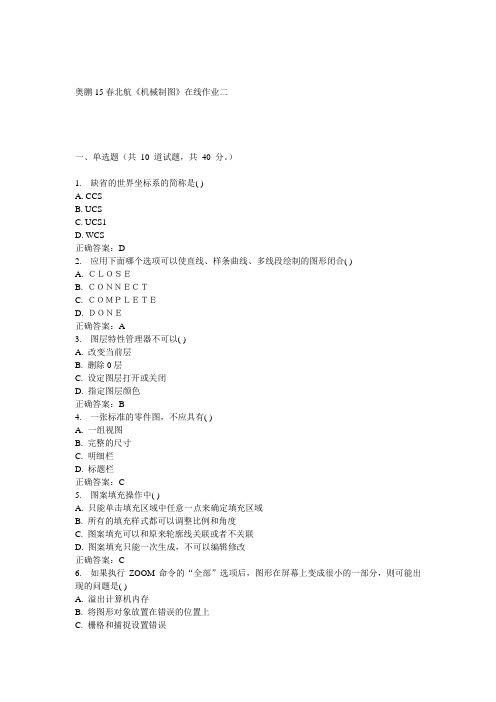

奥鹏15春北航《机械制图》在线作业二
一、单选题（共10 道试题，共40 分。

）
1. 缺省的世界坐标系的简称是( )
A. CCS
B. UCS
C. UCS1
D. WCS
正确答案：D
2. 应用下面哪个选项可以使直线、样条曲线、多线段绘制的图形闭合( )
A. ＣＬＯＳＥ
B. ＣＯＮＮＥＣＴ
C. ＣＯＭＰＬＥＴＥ
D. ＤＯＮＥ
正确答案：A
3. 图层特性管理器不可以( )
A. 改变当前层
B. 删除0层
C. 设定图层打开或关闭
D. 指定图层颜色
正确答案：B
4. 一张标准的零件图，不应具有( )
A. 一组视图
B. 完整的尺寸
C. 明细栏
D. 标题栏
正确答案：C
5. 图案填充操作中( )
A. 只能单击填充区域中任意一点来确定填充区域
B. 所有的填充样式都可以调整比例和角度
C. 图案填充可以和原来轮廓线关联或者不关联
D. 图案填充只能一次生成，不可以编辑修改
正确答案：C
6. 如果执行ZOOM命令的“全部”选项后，图形在屏幕上变成很小的一部分，则可能出现的问题是( )
A. 溢出计算机内存
B. 将图形对象放置在错误的位置上
C. 栅格和捕捉设置错误。

《机械制图》试卷 题 号 一 二 三 四 总 分 复 核 得 分 一、填空：（每空1分，共10分） 1．某图样上一角的度标为30°，该图样采用的比例为2:1，则该角的实际大小为 。

2．标注锥度时，锥度符号应配置在 上，图形符号的方向应与 _____________方向一致。

3．空间两点成为重影点的条件是 ___ 。

4．当图形不能充分表达平面时，可用 ____ 表示。

5．将机件的部分结构用__________________________画出的图形称为局部放大图。

6．标注尺寸的三要素是指__________、________和__________。

7．两个形体表面相交而产生的交线称为_________________。

二、选择题：（每题2分，共10分） 1．如图所示，正确的左视图是（ ）2．如图所示，正确的左视图是（ ）。

学校 _____________ 班级 _____________准考证号码________________姓名_____________…………..………….….装………………………..…订………………………线…………………….……………3．如图所示，图形正确的左视图是（）4．关于图示尺寸φ20的哪种说法是正确的？（）A．公差为0 B．公差为0.14 C．偏差为±0.07 D．公差为0.07 5．哪种符号表示表面可用任意方法获得？（）三、补图题：（40分）1．已知主、俯视图，画第三视图。

（5分）2．根据组合体的两个视图，补画第三视图。

（5分）3．根据所给组合体的主、俯视图，构想三种不同的组合体并画其左视图。

（10分）4．指出下列螺纹画法中的错误，并将正确的画在指定位置。

(10分)5．在指定位置画出剖面图(键槽深为3mm)。

(10分)学校 _____________ 班级 _____________准考证号码________________姓名_____________……..………….….装………………………..…订………………………线…………………….……………四、读图题（40分）（一）看懂起动轴零件图，并回答下列问题。

机械制图试题+答案一、单选题（共87题，每题1分，共87分）1.主视图与俯视图反映物体的长度――______。

A、宽相等B、长对正C、高平齐正确答案：B2.主视图与左视图反映物体的高度――______。

A、长对正B、宽相等C、高平齐正确答案：C3.圆规用来画______。

A、等分直线B、截取线段C、圆或圆弧正确答案：C4.三视图只能表达其______，而不能表达其大小。

A、都可以B、形状C、尺寸正确答案：B5.尺寸线和尺寸界线用______绘制。

A、粗实线B、细虚线C、细实线正确答案：C6.三投影体系的构成中，“三面”指：正面，侧面和______。

A、顶面B、水平面C、底面正确答案：B7.如果需要改变标题栏的方位时，必须将其旋转至图纸的______。

A、左下角B、左上角C、右上角D、右下角正确答案：C8.尺寸线和尺寸界线用______画出。

A、细实线B、细虚线C、粗实线正确答案：A9.注写线性尺寸数字时，如尺寸线为水平方向时，尺寸数字规定由______向______书写，字头向上。

A、左，右B、下，上C、上，下D、右，左正确答案：A10.投射线与投影面垂直的平行投影法称为______。

A、中心投影法B、正投影法C、斜投影法11.在比例的列表中有带括号的，有不带括号的，我们在选用时优先选用______。

A、都可以B、不带括号C、带括号正确答案：B12.留装订边的图纸，其装订边宽度一律为______。

A、30mmB、15mmC、25mmD、20mm正确答案：C13.垂直于水平面的直线称为______。

A、正垂线B、侧垂线C、铅垂线正确答案：C14.平行于水平面的平面称为______。

A、正平面B、侧平面C、水平面正确答案：C15.平行于正面的直线称为______。

A、水平线B、正平线C、侧平线16.当圆的直径小于______mm时，可以用细实线代替细点画线。

A、10B、15C、8正确答案：C17.直径符号是______。

北航《机械制图》在线作业一试卷总分：100 测试时间：-- 试卷得分：961. 执行( )命令对闭合图形无效A. 打断B. 复制C. 拉长D. 删除 满分：4 分 得分：42. 下面哪个层的名称不能被修改或删除( )A. 未命名的层B. 标准层C. ０层D. 缺省的层 满分：4 分 得分：43. 用相对直角坐标绘图时以哪一点为参照点( )A. 上一指定点或位置B. 坐标原点C. 屏幕左下角点D. 任意一点 满分：4 分 得分：44. 如果从起点为(５,５)，要画出与X 轴正方向成３０度夹角，长度为５０的直线段应输入( )A. ５０，３０B. ＠３０，５０C. ＠５０<３０D. ３０，５０ 满分：4 分 得分：4 5. 使用哪个命令可以删除对象或把对象截成两个部分( )A. ERASEB. REMOVEC. BREAKD. EDIT 满分：4 分 得分：46. 下面哪个命令可以对两个对象用圆弧进行连接( )A. ＦＩＬＬＥＴB. ＰＥＤＩＴC. ＣＨＡＭＦＥＲD. ＡＲＲＡＹ 满分：4 分 得分：47. 用“标注样式管理器”不可以( )单选题 多选题 判断题一、单选题（共 10 道试题，共 40 分。

） 得分：36Vn m l j n m l j n m l j i nm l j n m l j n m l j n m l j i n ml j nm l j i n m l j n m l j nm l j n m l j n m l j n m l j i nm l j n m l j n m l j n m l j i nm l j n m l j n m l j n m l j i nm l jA. 预览标注样式B. 创建新的标注样式C. 修改现有的标注样式D. 修改标注图层 满分：4 分 得分：08. 如果执行ZOOM 命令的“全部”选项后，图形在屏幕上变成很小的一部分，则可能出现的问题是( )A. 溢出计算机内存B. 将图形对象放置在错误的位置上C. 栅格和捕捉设置错误D. 图形界限比当前图形对象范围大很多 满分：4 分 得分：49. 相对直角坐标指相对前一点的直角坐标值，其表达式是在绝对坐标前加( )号A. "@"B. "+"C. "&"D. "%" 满分：4 分 得分：410. 当用ＭＩＲＲＯＲ命令对文本属性进行镜像操作时，要想让文本具有可读性，应将变量ＭＩＲＲＴＥＸＴ的值设置为( )A. 0B. 1C. 2D. 3 满分：4 分 得分：4n ml j n m l j i n m l j nm l j n m l j n m l j n m l j nm l j i n m l j i n m l j n m l j nm l j n m l j i n m l j n m l j nm l j关闭北航《机械制图》在线作业一试卷总分：100 测试时间：-- 试卷得分：961. 在ＡＵＴＯＣＡＤ中，可以创建打断的对象有圆、直线、射线和以下哪几种对象( )A. 圆弧B. 构造线C. 样条曲线D. 多段线 满分：4 分 得分：42. 在“格式”｜“多线样式”命令对话框中单击“元素特性”按钮，在弹出的对话框中，可以( )A. 改变多线的线的数量和偏移B. 可以改变多线的颜色C. 可以改变多线的线型D. 可以改变多线的封口方式 满分：4 分 得分：43. 执行ＤＩＭＲＡＤＩＵＳ或ＤＩＭＤＩＡＭＥＴＥＲ命令的系统提示相同，如果用户采用系统测量值，则ＡＵＴＯＣＡＤ能在测量数值前自动添加哪几种符号( )A. ＤB. ＲC. φD. ％ 满分：4 分 得分：44. 对于“标注”｜“坐标”命令，以下正确的是( )A. 可以输入多行文字B. 可以输入单行文字C. 可以一次性标注Ｘ坐标和Ｙ坐标D. 可以改变文字的角度 满分：4 分 得分：45. AutoCAD 帮助系统提供了使用AutoCAD 的完整信息,下面选项说法正确的是( )A. 右边的框显示所选择的主题和详细信息B. 左边的框帮助用户定位要查找的信息C. 左边的框显示所查找主题的详细信息D. 左框上面的选项卡提供查找所需主题的方法 满分：4 分 得分：4单选题 多选题 判断题二、多选题（共 5 道试题，共 20 分。

机械制图试题及答案1、剖视图的种类可分为（）视图、（）视图和局部剖视图。

答案：全剖；半剖2、金属资料的剖面线应以合适角度绘制，最好画成与主要轮廓或剖面地区的对称线成（）角，相互平行，间隔平均的（）线。

答案： 45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个订交的剖切面。

答案：单调；几个平行；4、当机件拥有对称平面时，在垂直于对称平面上投影所得的图形，能够（）为界，一半画成剖视图，一半画成（）。

答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂界限应以（）线表示。

答案：局部视图；波涛6、在局部剖视图中，波涛线不可以与轮廓线（），也不可以（）轮廓线以外答案：重合（叠）；高出7、设想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）答案：断面图；断面8、画在视图轮廓线以外的断面，称为（）断面；画在视图轮廓线以内的断面，称为（）断面。

答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。

答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完好的画出，不行（）。

答案：重合（叠）；中断11、将机件的部分构造，用大于原图形所采纳的比率画出的图形，称为（）图；放大部位用（）线圈出。

答案：局部放大；细实12、肋板、轮辐及薄壁构造，（）剖切时，一律不画剖面线，并用（）线将它们与相邻构造分开。

答案：纵向；粗实13、较长机件采纳折断画法后，其长度应按（）标明尺寸，断裂边沿常用（）线画出。

答案：实长；波涛14、按必定规律散布的同样构造，只要画出几个完好的构造，其他用（）线相连或注明中心地点并注明（）。

答案：细实；总数二、选择题：（每题 2 分）1、用剖切面完好地剖开机件所得的视图称（）视图。

（ A ）全剖(B) 半剖(C) 局部剖(D)断面2、用剖切面局部地剖开机件所得的视图称（）视图。

（ A ）全剖(B) 半剖(C) 局部剖(D) 断面3．半剖视图以（）线为对称中心线。

机械制图试题（附参考答案）一、单选题（共26题，每题1分，共26分）1.画半剖视图时，剖视图与视图的分界线应该为（）。

A、对称中心线B、剖面线C、虚线D、实线正确答案：A2.使用丁字尺及一组三角板至多可将一圆分成几等分()。

A、24B、9C、6D、12正确答案：A3.一对互相啮合的齿轮它们的（）必须相等。

A、齿数B、模数和压力角C、模数和齿数D、分度圆直径正确答案：B4.仰视图是（）。

A、由上向下投影B、由下向上投影C、由前向后投影D、由后向前投影正确答案：B5.如果空间两直线的三面投影都相交，则该两直线一定（）。

A、异面B、平行C、相交D、交叉正确答案：C6.已知空间点A（10，15，20），B（8，5，10）则B点相对A点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A7.机件的真实大小以图样上标注的()为依据，与图形的大小及绘制的准确度无关。

A、尺寸数值B、标题栏C、比例D、文字说明正确答案：A8.当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、间隙配合B、不明确性质C、过渡配合D、过盈配合正确答案：A9.后视图是（）。

A、由右向左投影B、由前向后投影C、由左向右投影D、由后向前投影正确答案：D10.确定平面图形的尺寸位置的几何元素称为（）。

A、基本尺寸B、尺寸基准C、定位尺寸D、定形尺寸正确答案：B11.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、点画线B、波浪线C、粗实线D、虚线正确答案：B12.Α0图纸的大小为Β×L：（）A、841×1189B、210×297C、841×594D、420×297正确答案：A13.斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。

A、细实线B、波浪线C、点划线D、粗实线正确答案：B14.直线从属于平面的条件是一直线经过属于平面的（）。

机械制图北航《机械制图》在线作业三一,单选题1. 卸载菜单栏以后，可以在( )对话框中装载A. 【菜单自定义】对话框B. 【草图设置】对话框C. 【选项】对话框D. 【自定义】对话框?正确答案：A2. 如果执行ZOOM命令的“全部”选项后，图形在屏幕上变成很小的一部分，则可能出现的问题是( )A. 溢出计算机内存B. 将图形对象放置在错误的位置上C. 栅格和捕捉设置错误D. 图形界限比当前图形对象范围大很多?正确答案：D3. 在十字光标处被调用的菜单，称为( )A. 鼠标菜单B. 十字交叉线菜单C. 快捷菜单D. 此处不出现菜单?正确答案：C4. 使用哪个命令可以删除对象或把对象截成两个部分( )A. ERASEB. REMOVEC. BREAKD. EDIT?正确答案：C5. 下面哪个层的名称不能被修改或删除( )A. 未命名的层B. 标准层C. ０层D. 缺省的层?正确答案：C6. 当图形中只有一个视口时，【重生成】的功能与( )相同A. 窗口缩放B. 全部重生成C. 实时平移D. 重画?正确答案：B7. 相对直角坐标指相对前一点的直角坐标值，其表达式是在绝对坐标前加( )号A. "@"B. "+"C. "&"D. "%"?正确答案：A8. 在AutoCAD的菜单中，如果菜单项右面跟有一个实心的小黑三角，则表明该菜单项( )A. 还有若干子菜单B. 表示该项不可以选C. 选择该菜单项将会弹出一个对话框D. 该命令有快捷键?正确答案：A9. 使用Options对话框对AutoCAD的用户界面和绘图环境进行设置。

从Options对话框的顶部选择( )选项卡，可以打开或关闭绘图区域底部和右侧的滚动条A. DisplayB. OpenAndSaveC. OutputD. System?正确答案：A10. 应用下面哪个选项可以使直线、样条曲线、多线段绘制的图形闭合( )A. ＣＬＯＳＥB. ＣＯＮＮＥＣＴC. ＣＯＭＰＬＥＴＥD. ＤＯＮＥ?正确答案：A二,多选题1. 对于“标注”｜“坐标”命令，以下正确的是( )A. 可以输入多行文字B. 可以输入单行文字C. 可以一次性标注Ｘ坐标和Ｙ坐标D. 可以改变文字的角度?正确答案：ABD2. 夹点编辑模式可分为( )A. Ｓｔｒｅｔｃｈ模式B. Ｍｏｖｅ模式C. Ｒｏｔａｔｅ模式D. Ｍｉｒｒｏｒ模式?正确答案：ABCD3. 运行AutoCAD软件应基于( )操作平台A. Windows 95B. Windows NTC. Windows 98D. Windows 2000?正确答案：ABCD4. 扩展的绘图命令有( )A. ＣｏｐｙB. ＭｉｒｒｏｒC. ＡｒｒａｙD. Ｓｎａｐ?正确答案：ABC5. ＡＵＴＯＣＡＤ中的图块可以是下面哪两种类型( )A. 内部块B. 外部块C. 模型空间块D. 图纸空间块?正确答案：AB三,判断题1. HATCH命令可自动地将包围指定点的最近区域定义为填充边界( )A. 错误?正确答案：A2. 被关闭的图层与被冻结的图层在图形重新生成时没有区别( )A. 错误B. 正确?正确答案：A3. 不属于基本标注类型的标注是对齐标注( )A. 错误B. 正确?正确答案：A4. Saveas命令和文件\保存的功能相同( )A. 错误B. 正确?正确答案：A5. 可以用“绘图”|“圆环”命令绘制填充的实心圆( )A. 错误B. 正确?正确答案：B6. 在AutoCAD中，使用Ctrl + F9 键或Ctrl +Shift 键可以在打开的图形间来回切换,但是，在某些时间较长的操作(例如重生成图形)期间不能切换图形( )A. 错误B. 正确?正确答案：A7. 在对圆弧执行[拉伸]命令时，弦高在拉伸过程中不改变( )A. 错误B. 正确?正确答案：B8. 移动（Mｏｖｅ）和平移（ｐａｎ）命令是移动（ｍｏｖｅ）的对象是视图，平移（Ｐａｎ）的对象是物体( )A. 错误?正确答案：A9. 距离命令可以方便地查询指定两点之间的直线距离以及该直线与X轴的夹角( )A. 错误B. 正确?正确答案：B10. 弧对象可以执行【拉长】命令中的【增量】选项( )A. 错误B. 正确?正确答案：B====================================================================== ======================================================================。

机械制图试题与参考答案一、单选题（共26题，每题1分，共26分）1.空间点A的正面投影标记为：（）A、a，B、aC、AD、a,,正确答案：A2.制造机件所用的图，通常称为( )。

A、设计图B、机构图C、制配图D、工作图正确答案：D3.椭圆画法最常用的为( )。

A、三圆心近似法B、二圆心近似法C、四圆心近似法D、同心圆法正确答案：C4.下列比例当中表示缩小比例的是（）。

A、1B、2:1C、1:2D、1:1正确答案：C5.在绘制草图时，线条加深的顺序是（）。

A、一边加深图形一边注尺寸和写字;B、加深图形和注尺寸及写字不分先后C、先注尺寸和写字后加深图形;D、先加深圆或圆弧后加深直线;正确答案：D6.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、垂直于ox轴B、倾斜于三个投影轴C、垂直于oz轴D、垂直于oy轴正确答案：A7.当孔的公差带与轴的公差带相交时，属于( )A、过渡配合B、不明确性质C、过盈配合D、间隙配合正确答案：A8.轴上键槽的移出断面图主要是为了表达键槽的（）。

A、高度B、长度C、宽度D、深度正确答案：D9.设计给定的尺寸指的是（）。

A、基本尺寸B、实际尺寸C、极限尺寸D、尺寸偏差正确答案：A10.允许尺寸变化的两个界限值，称为（）。

A、尺寸偏差B、基本尺寸C、实际尺寸D、极限尺寸正确答案：D11.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、名称B、剖面符号C、箭头D、标注正确答案：C12.机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。

A、粗实线B、细实线C、细点画线D、波浪线正确答案：D13.螺纹的公称直径指的是（）。

A、大径B、中径C、小径D、直径正确答案：A14.Α0 图纸的大小为Β×L：（）A、841×1189B、841×594C、210×297D、420×297正确答案：A15.下列线条中如在图形上重复时，最优先者为( )。

《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。

其中为看图方便，尽可能采用（）比例。

2. 标注尺寸由（）、（）和（）三个要素组成。

3. 在标注尺寸时，应做到（）、（）、（）和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。

5、三视图之间的投影对应关系可以归纳为（）、（）长对正。

（）、（）高平齐。

（）、（）宽相等。

二、选择题（１０分）1. 一张完整装配图的内容包括：（1）一组图形；（2）（）；（3）必要的技术要求；（4）零件序号和明细栏；（5）标题栏。

A、正确的尺寸B、完整的尺寸C、合理的尺寸D、必要的尺寸2. 看装配图的第一步是先看（）A、尺寸标注B、表达方法C、标题栏D、技术要求3. 零件图的技术要求的标注必须符合（）的规定注法。

A工厂 B行业 C部颁 D国家标准4. 零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。

A不相同 B相同 C相同不相同均可 D依个人习惯5. 局部剖视图用（）为剖与未剖部分的分界线。

A粗实线 B细实线 C细点划线 D波浪线6. 绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案 B画出各个视图C选择图幅，确定作图比例 D安排布图，画基准线7. 在机件的三视图中，机件上对应部分的主左视图应（）A长对正 B高平齐 C宽相等 D高相等8. 三视图的投影规律是（）A长相等高相等宽相等 B长对正高对正宽对正C 长对正高平齐宽相等 D长相等高平齐宽对正9. 国标规定，外螺纹的大径应画（）A点划线 B粗实线 C细实线 D虚线10. 国标规定螺纹的牙顶用（）画出A虚线 B细实线 C点划线 D 粗实线三、判断题（10分）（）1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
