辐射防护医用质子加速器屏蔽设计与评估的要求和建议全文共四篇示例，供读者参考第一篇示例：辐射防护是医疗行业中非常重要的一个环节，特别是在使用医用质子加速器这种高能量放射治疗设备时。
质子加速器可以有效地治疗许多类型的癌症，但同时也会带来一定的辐射风险。
屏蔽设计与评估是确保患者、医护人员和周围环境安全的关键。
对于医用质子加速器的屏蔽设计，应该参照国家相关的法规标准和技术规范，确保屏蔽材料和结构能够有效地阻挡放射性粒子的辐射。
屏蔽设计需要考虑到质子加速器的辐射产生源、辐射能量和辐射方向等因素，以确保所有辐射被有效地阻挡在设备内部，不会对外部环境造成辐射污染。
屏蔽材料的选择也至关重要。
常用的屏蔽材料包括铅、混凝土、钢铁等，它们具有较高的密度和吸收能力，可以有效地阻挡放射性粒子的辐射。
在选择屏蔽材料时，应该根据设计要求和实际情况进行合理的选择，并确保材料的质量和性能符合要求。
在屏蔽设计完成后，还需要进行屏蔽的评估和验证。
这包括对屏蔽结构和材料的辐射阻挡效果进行检测和测量，以确保其符合设计要求和国家标准。
还需要进行辐射安全评估，评估设备使用对患者、医护人员和环境的辐射风险，制定相应的安全防护措施和操作规程。
在质子加速器使用过程中，还需要定期对屏蔽结构和材料进行检查和维护，确保其性能和有效性。
还需要对设备和人员进行辐射监测和防护，及时发现和处理辐射泄漏等安全问题。
辐射防护、医用质子加速器屏蔽设计与评估是保障医疗安全的重要一环。
只有严格按照相关规定和标准进行设计、选择材料，进行评估和监测，才能确保质子加速器的安全使用，保护患者、医护人员和环境的安全。
【字数：430】第二篇示例：辐射防护在医疗领域中显得尤为重要，特别是在使用医用质子加速器时更是如此。
随着质子治疗技术的发展和应用范围的扩大，医用质子加速器屏蔽设计和评估变得至关重要。
本文将探讨关于辐射防护、医用质子加速器屏蔽设计与评估的要求和建议。
确保医用质子加速器的屏蔽设计符合国家标准和规定。

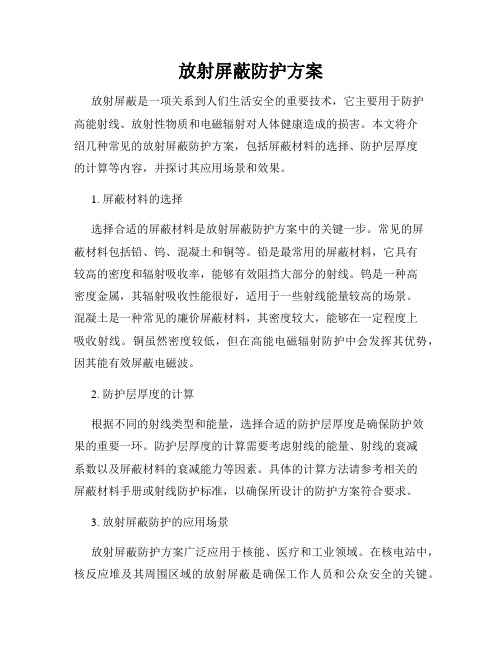

放射屏蔽防护方案放射屏蔽是一项关系到人们生活安全的重要技术，它主要用于防护高能射线、放射性物质和电磁辐射对人体健康造成的损害。
本文将介绍几种常见的放射屏蔽防护方案，包括屏蔽材料的选择、防护层厚度的计算等内容，并探讨其应用场景和效果。
1. 屏蔽材料的选择选择合适的屏蔽材料是放射屏蔽防护方案中的关键一步。
常见的屏蔽材料包括铅、钨、混凝土和铜等。
铅是最常用的屏蔽材料，它具有较高的密度和辐射吸收率，能够有效阻挡大部分的射线。
钨是一种高密度金属，其辐射吸收性能很好，适用于一些射线能量较高的场景。
混凝土是一种常见的廉价屏蔽材料，其密度较大，能够在一定程度上吸收射线。
铜虽然密度较低，但在高能电磁辐射防护中会发挥其优势，因其能有效屏蔽电磁波。
2. 防护层厚度的计算根据不同的射线类型和能量，选择合适的防护层厚度是确保防护效果的重要一环。
防护层厚度的计算需要考虑射线的能量、射线的衰减系数以及屏蔽材料的衰减能力等因素。
具体的计算方法请参考相关的屏蔽材料手册或射线防护标准，以确保所设计的防护方案符合要求。
3. 放射屏蔽防护的应用场景放射屏蔽防护方案广泛应用于核能、医疗和工业领域。
在核电站中，核反应堆及其周围区域的放射屏蔽是确保工作人员和公众安全的关键。
医疗领域中，放射屏蔽被用于X射线诊断设备、放射治疗设备以及放射性药物贮存等场景，以保护医务人员和患者的健康。
工业领域内，一些特定的工艺过程可能产生有害的辐射，放射屏蔽防护方案可用于降低工人接触到的辐射剂量。
4. 放射屏蔽防护方案的效果评估放射屏蔽防护方案的效果可以通过剂量测量和计算模拟等手段进行评估。
剂量测量可以直接测量环境中的辐射剂量，评估方案的有效性。
计算模拟则是通过建立数学模型，模拟射线在材料中传输和衰减的过程，得出预计的辐射剂量。
这些评估手段可以帮助优化和改进放射屏蔽防护方案。
5. 制定合理的放射屏蔽防护方案的重要性制定合理的放射屏蔽防护方案对于保护人体健康和环境安全至关重要。

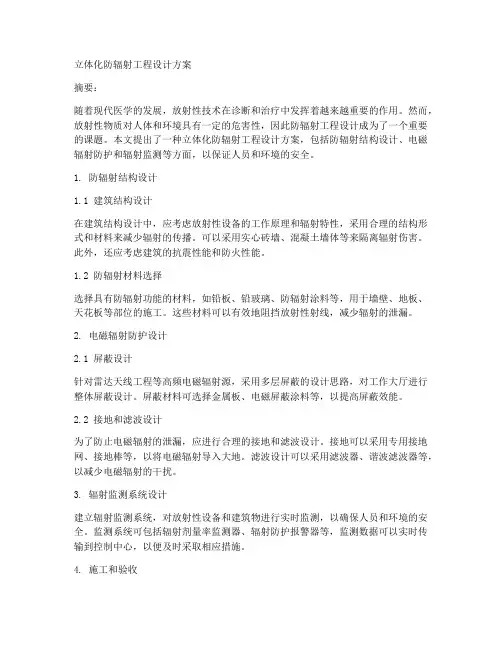

立体化防辐射工程设计方案摘要：随着现代医学的发展，放射性技术在诊断和治疗中发挥着越来越重要的作用。
然而，放射性物质对人体和环境具有一定的危害性，因此防辐射工程设计成为了一个重要的课题。
本文提出了一种立体化防辐射工程设计方案，包括防辐射结构设计、电磁辐射防护和辐射监测等方面，以保证人员和环境的安全。
1. 防辐射结构设计1.1 建筑结构设计在建筑结构设计中，应考虑放射性设备的工作原理和辐射特性，采用合理的结构形式和材料来减少辐射的传播。
可以采用实心砖墙、混凝土墙体等来隔离辐射伤害。
此外，还应考虑建筑的抗震性能和防火性能。
1.2 防辐射材料选择选择具有防辐射功能的材料，如铅板、铅玻璃、防辐射涂料等，用于墙壁、地板、天花板等部位的施工。
这些材料可以有效地阻挡放射性射线，减少辐射的泄漏。
2. 电磁辐射防护设计2.1 屏蔽设计针对雷达天线工程等高频电磁辐射源，采用多层屏蔽的设计思路，对工作大厅进行整体屏蔽设计。
屏蔽材料可选择金属板、电磁屏蔽涂料等，以提高屏蔽效能。
2.2 接地和滤波设计为了防止电磁辐射的泄漏，应进行合理的接地和滤波设计。
接地可以采用专用接地网、接地棒等，以将电磁辐射导入大地。
滤波设计可以采用滤波器、谐波滤波器等，以减少电磁辐射的干扰。
3. 辐射监测系统设计建立辐射监测系统，对放射性设备和建筑物进行实时监测，以确保人员和环境的安全。
监测系统可包括辐射剂量率监测器、辐射防护报警器等，监测数据可以实时传输到控制中心，以便及时采取相应措施。
4. 施工和验收在施工过程中，应严格按照设计方案进行施工，并确保施工质量。
施工完成后，应进行验收测试，包括辐射防护效能测试、电磁屏蔽效能测试等，以确保工程的安全性和可靠性。
总结：立体化防辐射工程设计方案综合考虑了防辐射结构设计、电磁辐射防护和辐射监测等方面，通过合理的结构形式、材料选择、屏蔽设计、接地和滤波设计等手段，保证人员和环境的安全。
在施工和验收过程中，应严格按照相关标准和规范进行，以确保工程的安全性和可靠性。

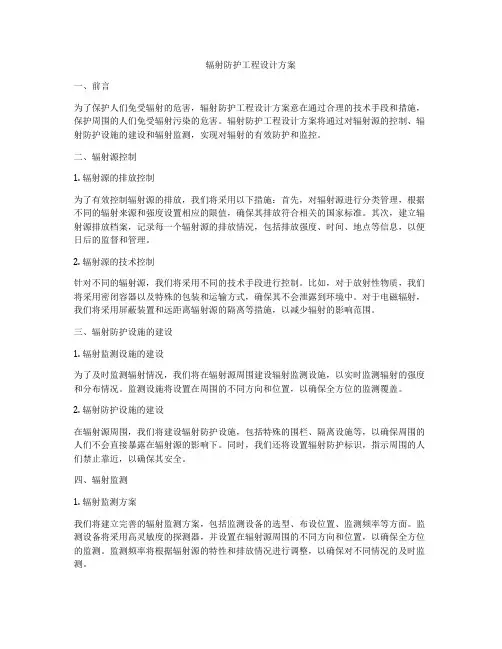

辐射防护工程设计方案一、前言为了保护人们免受辐射的危害，辐射防护工程设计方案意在通过合理的技术手段和措施，保护周围的人们免受辐射污染的危害。
辐射防护工程设计方案将通过对辐射源的控制、辐射防护设施的建设和辐射监测，实现对辐射的有效防护和监控。
二、辐射源控制1. 辐射源的排放控制为了有效控制辐射源的排放，我们将采用以下措施：首先，对辐射源进行分类管理，根据不同的辐射来源和强度设置相应的限值，确保其排放符合相关的国家标准。
其次，建立辐射源排放档案，记录每一个辐射源的排放情况，包括排放强度、时间、地点等信息，以便日后的监督和管理。
2. 辐射源的技术控制针对不同的辐射源，我们将采用不同的技术手段进行控制。
比如，对于放射性物质，我们将采用密闭容器以及特殊的包装和运输方式，确保其不会泄露到环境中。
对于电磁辐射，我们将采用屏蔽装置和远距离辐射源的隔离等措施，以减少辐射的影响范围。
三、辐射防护设施的建设1. 辐射监测设施的建设为了及时监测辐射情况，我们将在辐射源周围建设辐射监测设施，以实时监测辐射的强度和分布情况。
监测设施将设置在周围的不同方向和位置，以确保全方位的监测覆盖。
2. 辐射防护设施的建设在辐射源周围，我们将建设辐射防护设施，包括特殊的围栏、隔离设施等，以确保周围的人们不会直接暴露在辐射源的影响下。
同时，我们还将设置辐射防护标识，指示周围的人们禁止靠近，以确保其安全。
四、辐射监测1. 辐射监测方案我们将建立完善的辐射监测方案，包括监测设备的选型、布设位置、监测频率等方面。
监测设备将采用高灵敏度的探测器，并设置在辐射源周围的不同方向和位置，以确保全方位的监测。
监测频率将根据辐射源的特性和排放情况进行调整，以确保对不同情况的及时监测。
2. 辐射监测数据的处理和分析监测数据将通过专门的分析软件进行处理和分析，以得出辐射的强度和分布情况。
同时，我们还将建立辐射监测数据的数据库，记录每一次的监测数据，以备日后的查阅和分析。
开放型实验室辐射屏蔽设计1、辐射屏蔽设计原则（1）任何可能对工作人员产生外照射危害的辐射源均应考虑屏蔽，经屏蔽后的剂量率应符合设计规定值。
（2）设计屏蔽层时，应按设备可能操作的最大放射性活度、最危险的距离和可能工作的最长时间进行计算。
此外还应考虑到可能出现的事故及未来的发展。
（3）计算墙壁、地板及天棚的屏蔽层时，除应考虑屏蔽室所在地区的辐射源外，还要考虑到相邻地区存在的辐射源的影响以及因散射辐射带来的照射。
（4）原则上不允许在屏蔽层中存在着人与放射源相对的直通缝隙，由于穿管、物料通道等原因在屏蔽层内开孔，造成屏蔽效果的减弱，设计上应进行屏蔽补偿。
（5）当操作同时存在α、β和含强中子辐射的放射性物质时，除考虑该种射线自身的屏蔽外，设计上还应考虑(α，n)反应、轫致辐射及活化作用产生的辐射的屏蔽。
2、辐射屏蔽设计标准（1）设计屏蔽层时，放射性工作人员正常的工作时间按每年50周，每周40h 计算。
（2）屏蔽层设计时采用的外照射剂量当量率计算限值如下：白区不超过0.25×10-2mSv/h(0.25mrem/h)；绿区不超过0.75×10-2mSv/h(0.75mrem/h)；橙区不超过2.5×10-2mSv/h(2.5mrem/h)；红区热室、工作箱和手套箱间的隔墙，在箱、室内的放射源不撤出情况下，在相邻箱、室内产生的剂量当量率不超过(25～100)×10-2mSv/h(25～100mrem/h)。
（3）屏蔽层局部漏束产生的剂量当量率，可根据操作特性适当放宽。
（4）实验室内放射性物质转运容器，其计算剂量当量率在距容器表面20cm处为(2.5～25)×10-2mSv/h(2.5～25mrem/h)；实验室内放射性检修设备，其计算剂量当量率在距设备表面20cm处为(2.5～100)×10-2mSv/h(2.5～100mrem/ h)。
3、某些屏蔽设计参数的选取（1）直接连接在放射性溶液设备上的排气管道，屏蔽计算时，按管道充满液体考虑，其放射性浓度值按设备内溶液放射性浓度值降一个量级计算。

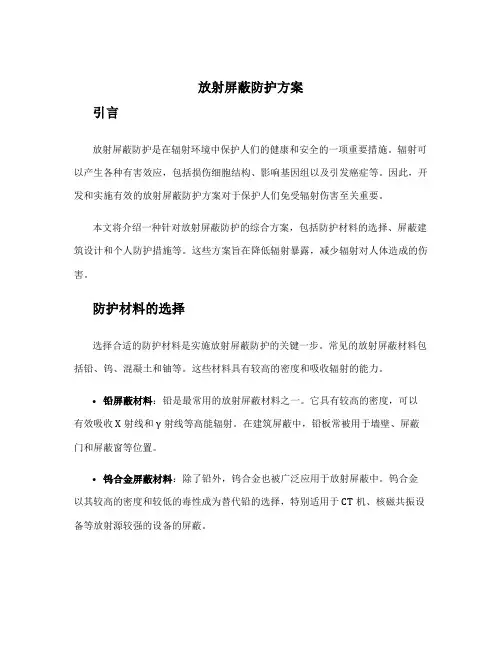

放射屏蔽防护方案引言放射屏蔽防护是在辐射环境中保护人们的健康和安全的一项重要措施。
辐射可以产生各种有害效应，包括损伤细胞结构、影响基因组以及引发癌症等。
因此，开发和实施有效的放射屏蔽防护方案对于保护人们免受辐射伤害至关重要。
本文将介绍一种针对放射屏蔽防护的综合方案，包括防护材料的选择、屏蔽建筑设计和个人防护措施等。
这些方案旨在降低辐射暴露，减少辐射对人体造成的伤害。
防护材料的选择选择合适的防护材料是实施放射屏蔽防护的关键一步。
常见的放射屏蔽材料包括铅、钨、混凝土和铀等。
这些材料具有较高的密度和吸收辐射的能力。
•铅屏蔽材料：铅是最常用的放射屏蔽材料之一。
它具有较高的密度，可以有效吸收X射线和γ射线等高能辐射。
在建筑屏蔽中，铅板常被用于墙壁、屏蔽门和屏蔽窗等位置。
•钨合金屏蔽材料：除了铅外，钨合金也被广泛应用于放射屏蔽中。
钨合金以其较高的密度和较低的毒性成为替代铅的选择，特别适用于CT机、核磁共振设备等放射源较强的设备的屏蔽。
•混凝土屏蔽材料：混凝土是一种广泛应用的屏蔽材料。
它比铅和钨合金更经济、易于施工，并具有较好的屏蔽效果。
在建筑物设计中，墙壁和天花板通常使用混凝土作为屏蔽材料。
•铀玻璃屏蔽材料：铀玻璃材料具有较高的密度，并能有效吸收X射线等辐射。
虽然铀材料有毒性，但它在实验室和医疗领域仍然被广泛使用，需要严格控制使用条件和加强防护管理。
屏蔽建筑设计在放射屏蔽防护方案中，建筑设计起着重要的作用。
合理的建筑设计可以最大程度地减少辐射传播和人体暴露。
•围护结构设计：围护结构是建筑物的外壳，它起到隔离辐射的作用。
采用高密度的屏蔽材料作为围护结构材料，如铅或混凝土，可以有效降低辐射的穿透。
•空间布局设计：放射源的设备通常需要与人员和其他敏感区域保持一定的距离。
因此，在建筑内部的空间布局设计中，应根据辐射源的特点和辐射衰减规律来放置不同的区域，以最大程度地降低人员暴露。
•通风和废物管理设计：放射源附近的空气和废弃物可能存在辐射污染。
在进行屏蔽墙设计时，可取公众剂量约束值0.3mSv/a，并要求探伤室屏蔽墙外30cm处空气比释动能率不大于2.5μGy/h。
同时，目前新疆境内的所有锅炉容器检测探伤室均按照此标准要求进行建造和环保验收，对人员的照射水平剂量限值在《电离辐射防护与辐射源安全基本标准》（GB18871-2002）中有规定，职业照射剂量约束目标值为5mSv/a。
在X射线检测中，常用的屏蔽材料是铅板和混凝土墙，或者是钡水泥（添加有硫酸钡-也称重晶石粉末的水泥）墙。
屏蔽材料的厚度估算通常利用了半值层（半价层）的概念。
此外，进行X射线屏蔽时，还应注意：
1. 在射线源与人体之间放置一种能有效吸收射线的足够厚度的屏蔽材料。
2. 铅对低能X-ray反向散射高、硬度低、不耐高温、有毒性、使其应用受到限制。
3. 混凝土常用于辐射源的结构屏蔽。
总之，请遵循相应的专业标准与法规，以确保个人安全。
如需了解更多关于X射线屏蔽的信息，建议咨询相关领域的物理专家或查阅相关的专业书籍。
辐射防护的方法辐射对人体的照射方式有外照射和内照射两种。
体外辐射源对人体的照射称为外照射，进入人体的放射性同位素对人体的照射，称为内照射。
外照射的基本防护原则是，缩短照射时间、加大人员与辐射源的距离和进行适当的屏蔽。
内照射防护最根本的方法是尽量减少放射性物质进入体内的机会。
例如制定合理的卫生管理制度，通风，密闭存放和操作，个人防护等等。
第一节 X 或?射线的外照射防护与X 、?射线相关的辐射源有：X 射线机、加速器X 射线源和放射性核素。
X 射线机的工作电压通常低于400kV ，电子加速器产生的高能X 射线一般为2~30MeV 。
放射性核素产生的X 或?射线一般在几keV 到几MeV 之间。
1．1 X 或?辐射源的剂量计算1、 X 射线机X 射线机的发射率常数?X 定义为：当管电流为1mA 时，距离阳极靶1m 处，由初级射线束产生的空气比释动能率，其单位是mGy ?m 2?mA -1?min -1。
发射率常数?X 与X 射线管类型、管电压及其电压波形、靶的材料和形状、以及过滤片的材料和厚度等因素有关。
准确的发射率常数应通过实验测量得出。
准确度要求不高时，也可查手册中的发射率常数曲线来近似估计。
空气比释动能率.K a 可近似按下式计算： 式中，r 0=1m ；I 是管电流，单位是mA ；.K a 的单位是mGy ?min -1。
例1：为某患者做X 射线拍片，设X 射线管钨靶离患者，曝光时间。
已知管电压为90kV 、管电流50mA ，出口处过滤片为2mm 铝。
试估算患者表面所在处的吸收剂量（忽略人身的散射影响）。
解：查得该条件下，发射率常数?X 为 mGy ?m 2?mA -1?min -1，由公式（2．1）计算.K a 为693 mGy ?min -1，空气比释动能为 mGy 。
吸收剂量值近似等于空气比释动能值，为 mGy 。
2、 加速器X 射线源由加速器输出的电子束产生的X 射线源的发射率，同电子能量、束流强度、靶物质的原子序数以及靶的厚度等因素有关，并随出射角度而异。
一般，当电子能量低于1MeV 时，最大发射率方向倾向于与电子束入射方向垂直；随着电子能量增高，最大发射率方向越来越偏向入射电子束方向。
加速器X 射线的发射率常数?a 定义为，将X 射线源看成点源，单位束流（1mA ）在标准距离1m 处所形成的吸收剂量指数率，其单位是Gy ?m 2?mA -1?min -1。
当电子束入射到低Z 厚靶材料上时，向垂直方向和向前方向出射的X 射线的发射率常数?a '，可以利用对于高Z 厚靶的?a 值乘以表中给出的修正因子给予粗略地估计。
20)/(r r I K X a δ=&（2．1）表 近似估计低Z 靶或结构材料的X 射线发射率所用的修正因子靶或结构材料原子序数Z 向前方向（00方向） 垂直方向（900方向） 铜或铁26或29 铝和混凝土 13根据加速器X 射线的发射率常数?a 定义，可以用下列公式计算距离靶r 处的吸收剂量指数率.D I :.D I =I ?a /r 2 （）例2：假定能量为3MeV 、流强为2mA 、直径为1cm 的电子束轰击高Z （钨）厚靶。
计算与靶距离00方向，5m ；900方向，4m 处的吸收剂量指数率。
若该靶换成铁靶，上述两点处的吸收剂量指数率又为多少？解：由图查得，能量为3MeV 的电子束在00方向和900方向上的发射率常数分别为?a ，0=11Gy ?m 2?mA -1?min -1和?a ，90= Gy ?m 2?mA -1?min -1。
于是，由公式（），分别得00方向和900方向上的吸收剂量指数率为Gy ?min -1和 Gy ?min -1。
图 电子束垂直投射高Z （>73）厚靶上产生的X 射线发射率常数查表，对铁靶在00方向和900方向上的修正因子分别为和，因此，相应的00方向和900方向上的吸收剂量指数率为 Gy ?min -1和 Gy ?min -1。
3、 ?放射性同位素源?放射性同位素源在空气中某点的空气比释动能率，取决于光子能量、源的活度、源的形状以及与源的距离。
当参考点与源的距离远大于源的大小时，辐射源可近似为点源处理。
空气比释动能率常数?K 定义为，单位活度（1Bq ）的放射性同位素源在标准距离1m 处所形成的空气比释动能率，其单位是Gy ?m 2? Bq -1?s -1。
根据定义，活度为A （Bq ）的?点源，距离为r （m ）的位置的空气比释动能率.K a 为 例3：求距离100Ci 的60Co 点源2米处的空气比释动能率？解：查表得60Co 源的空气比释动能率常数?K 为?10-17 Gy ?m 2? Bq -1?s -1，代入公式（）得，.K a =?1012??10-17/22 Gy ?s -1= Gy/h 。
2/r A K K a Γ=&（）1．2 X 、?射线在物质中的减弱规律X 或?辐射在穿过物质时，其束流强度将遵循指数规律逐渐减弱。
对于窄束辐射，存在以下关系式：I(d) = I 0 e -μd （）其中I(d)为穿过厚度为d 的物质后的辐射强度，I 0为辐射进入物质前的强度，μ为吸收体的线性吸收系数。
μ的单位是cm -1，d 的单位是cm 。
在宽束辐射情况下，光子和吸收物体间的多次康普顿散射可以导致观测点的辐射强度增加，需引入累积因子B 对多次散射的影响作简单的倍数修正。
此时，公式（）应改换为：I(d) = BI 0e -μd （）式中累积因子B 的大小取决于入射光子能量、吸收体、准直条件等因素。
屏蔽计算中使用半减弱厚度?1/2和十倍减弱厚度?1/10来定义将入射γ光子数（注量率或照射量率等）减弱一半或十分之一所需的屏蔽层厚度。
但是，给定辐射在屏蔽介质中的?1/2和?1/10值并不是一个常数，而是随着减弱倍数的增加而略有变化。
当辐射穿过一定厚度的物质层后，存在一个平衡的?1/2和?1/10值。
该值可用于对已经有一定程度衰减的辐射束的屏蔽能力和屏蔽厚度的近似估算。
表 列出60Co 源γ辐射的宽束的平衡?1/2和?1/10值，表 60Co 源γ辐射的宽束平衡Δ1/2和Δ1/10值用以屏蔽X 或γ射线的材料种类很多。
常用的屏蔽材料有铅、铁、混凝土、水等。
砖、砂石、泥土由于在建筑上的广泛使用，客观上也起到屏蔽一部分射线的作用。
另外，为了减少总重量和减小体积，可以选择一些高密度材料如钨、铀等作局部屏蔽。
1．3 屏蔽计算屏蔽防护的目的在于：设置足够的厚度的屏蔽层，使所关心的一点（以下称参考点）处由于各种辐射源造成的当量剂量指数率的总和，不超过事先规定的控制水平。
1、 X 射线机例4：一台X 射线机，管电压250kV ，管电流30mA ，每周工作5天，每天工作4小时，参考点位于X 射线前方（居留因子q=1），它与靶之间的距离为2米。
试计算初级混凝土屏蔽墙为多少？假设束定向因子u=1/4，.H L,W =3?10-1mSv ?周-1。
解：因W=30?5?4?60=36000 mA ?min ?周-1，故有效工作负荷，Wuq=9?103mA ?min ?周-1。
由此得透射系数?， 查宽束X 射线对混凝土的透射系数图，与透射系数?10-4mSv ?m 2 mA -1?min -1对应的混凝土厚度为44cm 。
上述在X 射线机前方，与初级X 射线正对的屏蔽层称为初级屏蔽层（或主屏蔽层）。
由11243212,min 1033.11092103----⋅⋅⋅⨯=⨯⨯⨯=⋅=mA m mSv Wuq r H pW L &ζ计算可知。
本题的初级屏蔽层厚度为44cm 。
对医用X 射线机，除考虑初级X 射线外，从X 射线机机头防护外壳泄漏的辐射和初级X 射线在病人身上产生的散射辐射，对X 射线机两侧的人体也可产生照射。
对这种次级照射的防护分别对应于泄漏射线和散射线，相应的屏蔽层称为次级屏蔽层。
对于例6，经计算，某典型情况下防护泄漏射线需24cm 混凝土墙，防护病人身体的散射线需30cm 混凝土墙。
两者一起，在X 射线侧面次级屏蔽层的最终厚度为。
增加的是250kV X 射线在混凝土中的半减弱厚度。
2、 加速器X 射线源的屏蔽计算在加速器装置中，电子束射到靶上产生的X 射线，称为初级X 射线。
下面分两种情况讨论有关的屏蔽计算方法。
（1） 沿入射电子方向发射的初级X 射线的屏蔽计算设?X 是00方向上的X 射线在屏蔽层中的透射比。
则屏蔽要求可以写成下列形式：式中，.H I,r (d)是经过厚度为d 的屏蔽层后，在参考点上初级X 射线束的当量剂量指数率；.H L,h 是在参考点上的当量剂量指数率的控制水平；?a 是加速器X 射线的发射率常数；I 是电子束流强；q 是参考点所在区域的居留因子。
例5：一台电子直线加速器，被加速的电子能量为10MeV ，平均束流强度为。
计算防护00方向X 射线所需的混凝土屏蔽层厚度。
设靶与位于屏蔽层后的参考点距离r 为7米，且屏蔽层外是属非控制区（q=1/4），又设参考点上的当量剂量率的控制水平.H L,h 为 ?Gy/h 。
解：查得10MeV 00方向上X 射线发射率常数?a （00）为450 Gy ?m 2 mA -1?min -1。
则计算透射比?X 为，设K 为相应的减弱倍数，K=1/?，该题中计算K=?106。
可以用三种方法得到相应的混凝土厚度。
A ． 由透射比?X 查有关附图，得10MeV 时与透射比为?10-7相应的混凝土厚度为。
B ． 由E=10MeV ，K=?106查有关附表，得。
C ． 由十倍减弱厚度?1/10，对于10MeV X 射线，查图得?1/10，1=，?1/10，e =。
计算n=lg(1/?)=，则d=+?=。
上面?1/10，1是靠近辐射源的第一个十倍减弱厚度，?1/10，e 是第一个十倍减弱厚度之后的十倍减弱厚度，其值近似为常数，即所谓平衡十倍减弱厚度。
（2） 沿与电子束入射方向为900的初级X 射线的屏蔽计算屏蔽900方向上的初级X 射线束屏蔽层厚度可以采用与00方向上类似的计算方法，但需注意两点：① 取900方向上X 射线发射率常数?a （900）② 计算出透射比?后，由于加速器产生的X 射线在900方向的能量与00方向上的不同，需查相应方向上的等效入射电子能量E'，然后，再根据E'得到有关的屏蔽厚度。
如例5情况下，?a （900）为30 Gy ?m 2 mA -1?min -1。
与原入射电子能量10MeV 相对应的h L x a r I H rq I d H ,2,)(&&≤⋅⋅⋅=ηδ741260107.24502.0607105.7)0(--⨯=⨯⨯⨯⨯⨯≤X η（）等效入射电子能量为6MeV 。
