线路停电更换直线杆塔单串导线绝缘子

10KV线路验电挂接地线更换直线绝缘子的操作步骤一、10KV线路验电操作步骤：1.验证工具准备：保护手套、绝缘手套、绝缘鞋、验电仪表、安全带等。

2.巡视线路：仔细检查线路的各种设备、绝缘子、杆塔等是否正常。

3.在接线柜或者设备上，设置隔离开关，将线路切断。

4.验电前检查：使用万用表验证是否有电压存在。

5.验电操作：使用验电表测量线路的电压并记录下来。

6.安全保护措施：根据实际情况，采取必要的保护措施，如佩戴保护手套、安全带等。

二、挂接地线操作步骤：1.验证工具准备：绝缘手套、挂接地线、地线夹、绝缘棍等。

2.检查挂接地线的绝缘状况，确保没有损坏。

3.在需要挂接地线的位置，使用绝缘棍固定住地线夹。

4.使用绝缘手套，将地线夹紧固在杆塔绝缘子上。

5.将挂接地线绑在地线夹上，并使用夹子固定。

6.检查挂接地线的连接是否牢固稳定，确保安全。

7.完成挂接地线后，及时清理现场，维护好工作环境。

三、更换直线绝缘子操作步骤：1.断开电源：在更换绝缘子前，首先切断线路电源，并在切断开关上设置警示标志。

2.确认线路结构：仔细观察绝缘子所处的线路结构，了解线路的支撑构架及相应电气设备的位置。

3.拆除旧绝缘子：使用绝缘工具，拆除旧绝缘子，注意操作时防止对其他设备的损伤。

4.安装新绝缘子：使用吊车或人力，将新绝缘子悬挂在合适的位置上，并用绝缘夹固定牢固。

5.连接电线：重新连接被拆除的电线，确保连接紧固牢靠，并做好绝缘处理。

6.清理现场：操作结束后，及时清理工作现场，并确保工作环境的整洁。

以上是10KV线路验电、挂接地线、更换直线绝缘子的操作步骤，希望能对您有所帮助。

如有疑问，请随时追问。

输电线路带电作业习题库与参考答案一、单选题（共50题，每题1分，共50分）1、已知额定电压为110kV，过电压倍数K取3，则其预防性试验电压为(____)kV。

A、440B、220C、110D、330正确答案：B2、触电急救，首先要使触电者迅速(____)，越快越好。

A、脱离电源B、恢复心跳C、恢复呼吸D、呼叫正确答案：A3、钢丝绳应按其力学性能选用，并应配备一定的安全系数。

驱动方式机械中级滑轮直径为(____)。

A、大于等于14dB、大于等于12dC、大于等于15dD、大于等于18d正确答案：D4、带电更换330kV及以上直线导线端单片绝缘子，在保证串中良好绝缘子片数的情况下，靠近导线端的(____)片绝缘子均可采用等电位方式。

A、1～2B、2C、1D、3正确答案：A5、属于基本绝缘安全工器具的是(____)。

A、绝缘手套B、绝缘靴C、绝缘胶垫D、携带型短路接地线正确答案：D答案解析：本题考查基本绝缘安全工器具的概念。

绝缘手套、绝缘靴、绝缘胶垫都是绝缘安全工器具，但它们属于个人防护用品，不属于基本绝缘安全工器具。

而携带型短路接地线是基本绝缘安全工器具之一，用于保护人员在接触带电设备时的安全。

因此，选项D正确。

6、属于辅助绝缘安全工器具的是(____)。

A、绝缘台B、绝缘杆C、绝缘隔板D、验电器正确答案：A7、用于制作屏蔽服装的衣料，其屏蔽效率不得小于(____)dB。

A、20B、40C、60D、80正确答案：B8、电击引起死亡的主要原因是(____)。

A、呼吸痉挛B、震惊C、摆脱D、心室纤维性颤动正确答案：D9、作业工具机械试验试验周期为：预防性试验金属工具(____)年一次。

A、0.5B、3C、2D、1正确答案：C10、在对绝缘工具进行操作冲击耐受电压试验时，下列说法中，不正确的是(____)。

A、试验时，派专人在安全位置对试品进行观察，有无放电或击穿现象，随时记录B、试验可分段进行C、试验时间到达后，迅速降压，切断电源不得有误D、试验接线布置完毕后，必须经第二人复查后方可升压进行试验正确答案：B11、钢丝绳端部用绳卡固定连接时，绳卡压板应在钢丝绳主要受理的一边，不准(____)设置;绳卡间距不应小于钢丝绳直径的(____)倍。

10kV线路直线绝缘子的更换工作摘要：电力安全生产关系到国家人民生命财产安全，人民群众切身利益，国民经济健康发展以及人心和社会的稳定。

绝缘子是用于支持带电导体并使其绝缘的电器元件。

绝缘子在电力系统中应用广泛，使架空线路、发电厂和变电所的母线和各种电气设备的外部带电导体与大地（或接地物）或其它有电位差的导体绝缘。

本文分析了10kV线路出现问题时应如何进行更换等工作。

关键词：绝缘子；卡具；线路；更换一、绝缘子概述绝缘子是一种特殊的绝缘控件，能够在配电线路中起到重要作用，一般安装在不同电位的导体或导体与接地构件之间的能够耐受电压和机械应力作用的器件。

绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效，否则绝缘子就不会产生重大的作用，就会损害整条线路的使用和运行寿命。

绝缘子种类繁多，形状各异。

绝缘子按安装方式不同，可分为悬式绝缘子和支柱绝缘子；按照使用的绝缘材料的不同，可分为瓷绝缘子、玻璃绝缘子和复合绝缘子（也称合成绝缘子）；按照使用电压等级不同，可分为低压绝缘子和高压绝缘子；按照使用的环境条件的不同，派生出污秽地区使用的耐污绝缘子；按照使用电压种类不同，派生出直流绝缘子；尚有各种特殊用途的绝缘子，如绝缘横担、半导体釉绝缘子和配电用的拉紧绝缘子、线轴绝缘子和布线绝缘子等。

此外，按照绝缘件击穿可能性不同，又可分为A型即不可击穿型绝缘子和B型即可击穿型绝缘子两类。

不同类型绝缘子的结构和外形虽有较大差别，但都是由绝缘件和连接金具两大部分组成的。

二、问题绝缘子产生的原因杆塔比较高的配电线路绝缘子易遭受雷电攻击、大气污染、人为破坏，使其破碎或损伤，由于机械负荷和高电压的长期联合作用，而导致劣化，这都将使其击穿电压不断下降，当下降至小于沿面干闪电压时，就被称为低值绝缘子。

低值绝缘子的极限，即内部击穿电压为零时，就称为零值绝缘子。

绝缘子在机电负荷的联合作用下产生低值或零值，降低了整串绝缘子的绝缘强度。

当绝缘子串存在低值或零值绝缘子时，在污秽环境中，在过电压甚至在工作电压作用下就易发生闪络事故，因此需要对架空线路上有缺陷、损坏、残旧、零值等不合格且影响供电的绝缘子进行更换，防止配电线路故障和事故的发生，且采用应修必修、修必修好的原则。

停电更换直线串绝缘子作业指导书前言为贯彻电力生产“安全第一、预防为主”的方针，正确执行安全生产的有关规定，确保输电线路在检修的情况下的设备及人身安全，确保设备的完好率和可用率，做到安全可靠，保质保量。

根据安全生产有关规定，结合本局检修工作的实际情况，特制定本作业指导书。

本作业指导书对停电更换直线串绝缘子的操作步骤、技术要点、安全注意事项、危险点分析及控制措施等方面进行了详细的规范，用于指导本局输电线路检修人员更换直线串绝缘子工作。

目次1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及控制措施 (2)6 作业准备 (5)7 作业周期 (7)8 工期定额 (7)9 设备主要参数 (8)10 作业流程 (8)11 作业项目、工艺要求和质量标准 (9)12 作业过程中可能出现的异常现象及对策 (12)13 作业后的验收与交接 (12)附录A更换直线串绝缘子记录表 (13)1 范围本作业指导书适用于本局管辖35kV~500kV交流架空输电线路上停电更换直线串绝缘子工作。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

GBJ50233—2005 110~500kV架空送电线路施工及验收规范DL 409—91 电业安全工作规程（电力线路部分）DL/T 741—2001 架空送电线路运行规程Q/CSG 1 0005—2004 电气工作票技术规范（线路部分）3 支持文件绝缘子的合格证、出厂试验报告、安装说明等文件资料。

4 术语和定义4.1 绝缘子insulator用于支持或悬挂导线，并使导线与接地杆塔绝缘。

绝缘子必须有足够的电气绝缘强度和机械强度。

输电带电作业专业岗位认证模拟题+参考答案一、单选题（共60题，每题1分，共60分）1.遇有电气设备着火时，应立即切断电源，对注油设备应使用（）灭火。

A、泡沫灭火器或水B、二氧化碳灭火器或泡沫灭火器C、二氧化碳灭火器或干砂D、泡沫灭火器或干砂正确答案：C2.装、拆保护间隙的人员应穿（）。

A、纯棉工作服B、全套防静电服C、全套屏蔽服D、丝绸工作服正确答案：C3.当输电线路负荷增加时，导线弧垂将会（）。

A、条件不足，无法确定。

B、减小C、增大D、不变正确答案：C4.在220kV带电设备上采用中间电位法进行带电作业时，人体与带电体、接地体之间的组合间隙最小为（）m。

A、1.2B、2.1C、0.7D、0.8正确答案：B5.用于传递小件工具、绑扎材料的绳扣称为（）.A、别扣B、吊扣C、压扣D、连扣正确答案：A6.工作票填写应清楚，不得任意涂改。

如有个别错、漏字需要修改时，应使用（）的符号，字迹应清楚。

A、专用B、其他C、任意D、规范正确答案：D7.中性点直接接地系统中，在发生单相接地时，非故障相对地电压将（）。

A、降低1倍B、不变C、升高2倍D、升高1倍正确答案：B8.电力线路安全工作的组织措施包括：（）、工作票制度、工作许可制度、工作监护制度、工作间断制度、工作结束和恢复送电制度。

A、现场勘察制度B、设备巡回检查制度C、设备定期实验和轮换制度D、交接班制度正确答案：A9.绝缘工具使用前应用摇表分段测量绝缘电阻，其阻值不低于（）MΩ。

A、900B、300C、500D、700正确答案：D10.使用火花间隙检测一串19片绝缘子的66kV设备时，零值绝缘子达到（）片时，应立即停止检测。

A、3B、5C、2D、6正确答案：C11.在转动横担的线路上挂梯前应将（）固定。

B、地线C、OPGWD、横担正确答案：D12.500kV系统最大操作过电压倍数是（）。

A、2.18B、4C、2D、3正确答案：A13.计算直线杆塔运行的垂直荷载，除用导线比载外，还用（）这一参数A、代表档距的水平距离B、杆塔两侧弧垂最低点之间的水平距离C、相邻两杆塔之间的水平距离D、相邻两档两个1/2点之间的水平距离正确答案：B14.绝缘材料的厚度越大,其击穿电压（）。

遵义县供电有限责任公司更换针式（蝶式）绝缘子作业标准作业指导书（范本）作业编号：对应工作票编号编制：审核：签发：作业班组作业负责人作业人员共人作业开工时间年月日时分作业结束时间年月日时分1 设备基础信息1.1 设备主要参数设备型号安装位置生产厂家投运日期出厂编号出厂日期…………1.2 设备缺陷信息序号设备缺陷信息12……2 班前会2.1 人员分工情况序号项目人数姓名备注1 现场勘查 22 仪器仪表准备 23 技术资料准备 24 工器具准备 25 材料准备 26 验电、装拆安全措施人员 2……………………2.3 安全风险及控制措施序号安全风险控制措施1 交通意外1、相关人员严格遵守交通法规和乘车规定；2、靠公路、街道旁边施工应注意行人、车辆安全。

必须装设临时围栏或“电力施工、车辆慢行”警示牌，必要时设专人看护。

2 触电一、停送柱上断路器或隔离开关或跌落式熔断器的防触电控制措施：1、倒在操作严格执行操作票，严禁无票操作；2、倒闸操作应由两人进行。

一人监护，一人操作；3、操作时应戴绝缘手套，使用合格的绝缘杆，雨天操作应使用有防雨罩的绝缘杆；4、雷电时严禁倒闸操作；5、登杆操作时，同杆塔有带电的低压线路时，人体应与带电体保持0.4米的安全距离，严禁穿越、碰触低压导线。

二、停电设备上验电、装设接地线的防触电控制措施：1、验电应由两人进行，一人验电，一人监护；2、验电工作必须使用合格的相应电压等级的验电器，并应戴绝缘手套；3、验电前应对验电器的外观、校验有效期和报警系统进行检查，同时必须明确需验电的设备名称、编号及需验电的具体位置。

验电时，应逐相进行；4、在同杆具有多回高、低压线路上验电，必须先验低压后验高压、先验下层后验上层，当验明最下层确无电压后必须装设好接地线后再验上层，不得碰触或穿越无地线保护的导线；5、电容性设备必须逐相放电、验电，接地后方可开始工作；6、装设接地线时必须手持绝缘棒。

装设接地线时应先装接地端、后接导体端，拆时与此相反。

配电线路带电检修工测试题（含参考答案）一、单选题（共55题，每题1分，共55分）1.断路器的动、静触头以及消弧装置是属于（）结构。

A、开断元件B、传动元件C、操作机构D、支撑元件正确答案：A2.跌落式熔断器主要用于架空配电线路的支线、客户进口处，以及配电变压器一次侧、电力电容器等设备作为（）。

A、过负荷或接地保护B、过负荷或低电压保护C、过负荷或短路保护D、接地或短路保护正确答案：C3.10kV跌落式熔断器的熔管长度应调整适中，要求合闸后鸭嘴舌头能扣住触头长度的（）以上。

A、2/3B、3/4C、1/2D、1/3正确答案：A4.《带电作业工具、装置和设备预防性试验规程》规定，绝缘斗臂车作业斗内斗的预防性试验标准中，试验电压为（）kV。

A、35B、60C、30D、20正确答案：A5.断路器额定电压下能开断的最大电流是（）。

A、额定电流B、动稳定电流C、热稳定电流D、额定开断电流正确答案：D6.两只装于同一相，且变比相同、容量相等的套管型电流互感器，在二次绕组串联使用时（）。

A、容量和变比都不变B、容量不变变比增加一倍C、容量和变比都增加一倍D、容量增加一倍，变比不变正确答案：D7.《带电作业工具、装置和设备预防性试验规程》规定，绝缘斗臂车预防性试验标准中，吊臂的试验的电压为（）kV/m。

A、100B、200C、20D、45正确答案：A8.在架空配电线路中，耐张线夹的握着力不应小于导线计算拉断力的（）%。

A、95B、55C、75D、65正确答案：D9.工频过电压一般由线路空载长线路的电容效应、不对称的接地故障和发电机甩负荷等引起，主要采用在线路侧加装（）的措施来限制工频过电压的幅值。

A、并联电容器B、串联电抗器C、串联电容器D、并联电抗器正确答案：D10.三相对称电源的线电压为380V，接Y型对称负载，没有接中性线若某相发生短路，其余两相负载的相电压为（）。

A、190VB、220VD、无法确定正确答案：C11.直线杆的横向位移不应大于（）mm；电杆的倾斜不应使杆梢的位移大于杆梢直径的1/2。

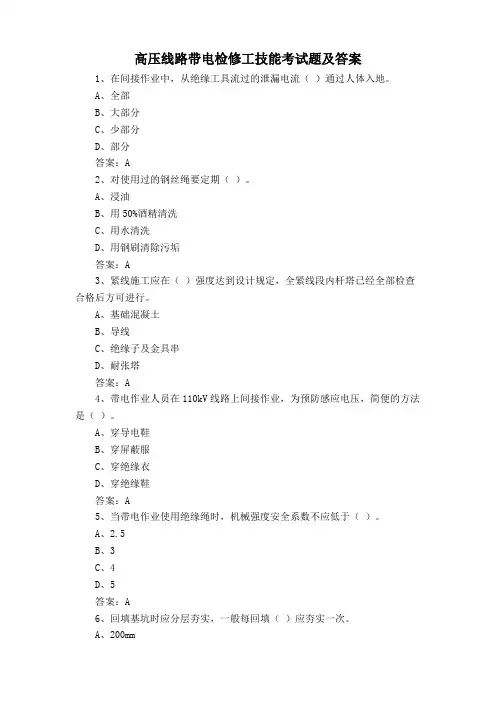

高压线路带电检修工技能考试题及答案1、在间接作业中，从绝缘工具流过的泄漏电流（）通过人体入地。

A、全部B、大部分C、少部分D、部分答案：A2、对使用过的钢丝绳要定期（）。

A、浸油B、用50%酒精清洗C、用水清洗D、用钢刷清除污垢答案：A3、紧线施工应在（）强度达到设计规定，全紧线段内杆塔已经全部检查合格后方可进行。

A、基础混凝土B、导线C、绝缘子及金具串D、耐张塔答案：A4、带电作业人员在110kV线路上间接作业，为预防感应电压，简便的方法是（）。

A、穿导电鞋B、穿屏蔽服C、穿绝缘衣D、穿绝缘鞋答案：A5、当带电作业使用绝缘绳时，机械强度安全系数不应低于（）。

A、2.5B、3C、4D、5答案：A6、回填基坑时应分层夯实，一般每回填（）应夯实一次。

A、200mmC、400mmD、500mm答案：B7、（），严禁进行倒闸操作和更换熔丝工作。

A、夜晚时B、雨天时C、雪天时D、雷电时答案：D8、导线端部接到接线柱上，如单股导线截面在（）mm2以上，应使用不同规格的接线端子。

A、10B、4C、6D、8答案：A9、海拔1000m以下地区，在110kV交流输电线路上带电更换绝缘子时，应保证作业中良好绝缘子片数不少于（）片。

A、3B、4C、5D、6答案：C10、用绝缘电阻表分段检测绝缘工具时其各段阻值应不低于（）。

A、2500ΩB、700MΩC、700ΩD、800MΩ答案：B11、当镀锌钢绞线19股断（）股及以上需要切断重接处理。

A、2B、3C、4D、612、在110kV线路带电情况下，砍剪靠近线路的树木时，人员、树木、绳索与导线应保持（）的安全距离。

A、1mB、2mC、3mD、4m答案：C13、附件安装应在（）后方可进行。

A、弧垂复测合格B、施工验收C、杆塔全部校正D、杆塔全部校正、弧垂复测合格答案：D14、小导线连接时，首先要除去绝缘层，当使用电工刀工作时，刀口应向外，以（）角切入绝缘层，以免损坏线芯。

A、15°B、30°C、45°D、60°答案：C15、在户外工作突遇雷雨天气时，应该（）。
