土钉轴向抗拔试验检测报告工程名称:xxxxxxxxxxx工程地点:xxxxxxxxxxx委托单位:广州市神运工程质量检测有限公司检测项目:土钉轴向抗拔试验检测日期:2014.12.23报告编号:MG-2014122301报告总页数:共13页(含本页)广州神运工程质量检测有限公司2014年12月29日土钉轴向抗拔试验检测报告检测人员:报告编写:审核:批准:注意事项:1、检测报告未加盖检验单位“检验专用章”无效;2、检测报告无检测人员、审核、批准人签字无效;3、检测报告涂改无效;4、未经本实验室书面批准,不得复制检测报告。
5、复制检测报告未重新加盖“检验专用章”无效;6、对检测报告若有议,应于收到检测报告之日起十五日内向检验单位提出。
实验室地址:广州市南沙区滨海半岛海宁大街81号之一电话:(020)32238460 传真:(020)32238460电子邮箱:****************邮编:511458工程概况受广州市神运工程质量检测有限公司的委托,于2014年12月23日对xxxxxxxxxxx(概况见表1)基坑临时性支护土钉进行了验收试验,本次试验的土钉杆体为Φ16钢筋(孔径100mm)。
目的是检验土钉轴向受拉承载力是否满足设计要求,根据有关规范和规定的要求,并与有关单位研究协商后,确定本次共检测10根土钉,现将检测结果报告如下:一、检测仪器设备、方法和标准1、检测仪器及设备采用锚杆拉力计(型号:HC-30,编号:20100728)分级加载,通过智能压力数值显示器控制对试验土钉施加轴向拉力,试验上拔量观测采用1个百分表测量(编号:830266,量程0~50mm,精度0.01mm)。
2、试验方法试验按照广东省标准《建筑地基基础检测规范》(DBJ 15-60-2008)中有关土钉验收试验的规定进行。
试验时,加荷等级(kN)与观测时间(min)见表2:土钉抗拔试验加/卸荷观测一览表表2注:最大试验荷载N max为1.2N u(N u为土钉轴向受拉抗拔承载力设计值)。
岩石锚杆抗拔试验要点第附录M.0.1条在同一场地同一岩层中的锚杆,试验数不得少于总锚杆的5%,且不应少于6根。
第附录M.0.2条试验采用分级加载,荷载分级不得少于8级。
试验的最大加载量不应少于锚杆设计荷载的2倍。
第附录M.0.3条每级荷载施加完毕后,应立即测读位移量。
以后每间隔5min测读一次。
连续4次测读出的锚杆拔升值均小于0.01mm时,认为在该级荷载下的位移已达到稳定状态,可继续施加下一级上拔荷载。
第附录M.0.4条当出现下列情况之一时,即可终止锚杆的上拔试验:1.锚杆拔升量持续增长,且在1小时时间范围内未出现稳定的迹象;2.新增加的上拔力无法施加,或者施加后无法使上拔力保持稳定;3.锚杆的钢筋已被拔断,或者锚杆锚筋被拔出。
第附录M.0.5条符合上述终止条件的前一级拔升荷载,即为该锚杆的极限抗拔力。
第附录M.0.6条参加统计的试验锚杆,当满足其极差不超过平均值的30%时,可取其平均值为锚杆极限承载力。
极差超过平均值的30%时,宜增加试验量并分析离差过大的原因,结合工程情况确定极限承载力。
将锚杆极限承载力除以安全系数2为锚杆抗拔承载力特征值Rt。
第附录M.0.7条锚杆钻孔时,应利用钻孔取出的岩芯加工成标准试件,在天然湿度条件下进行岩石单轴抗压试验,每根试验锚杆的试样数,不得少于3个。
第附录M.0.8条试验结束后,必须对锚杆试验现场的破坏情况进行详尽的描述和拍摄照片。
摘自《建筑地基基础设计规范》GB50007---2002土层锚杆试验要点1.试验锚杆不应少于3根,用作试验的锚杆参数、材料及施工工艺应与工程锚杆相同;2.最大试验荷载Q max所产生的应力不应超过钢丝、钢绞线、钢筋强度标准值的0.8倍;3.粘性土层锚杆试验加载等级与测读锚头位移应遵守下列规定:(1)采用循环加载,初始荷载宜取A·f ptk的0.1倍,每级加载增量宜取A·f ptk 的1/10~1/15;(2)砂土、粘性土层锚杆加载等级与观测时间应符合表3-33的规定;砂土、粘性土层锚杆试验加载等级与锚头位移测读时间表3-33(3)在每级加载观测时间内,测读锚头位移不应少于3次;(4)在每级加载观测时间内,当锚头位移增量不大于0.1mm时,可施加下一级荷载;不满足时应在锚头位移增量2h以内小于2mm时,再施加下一级荷载。

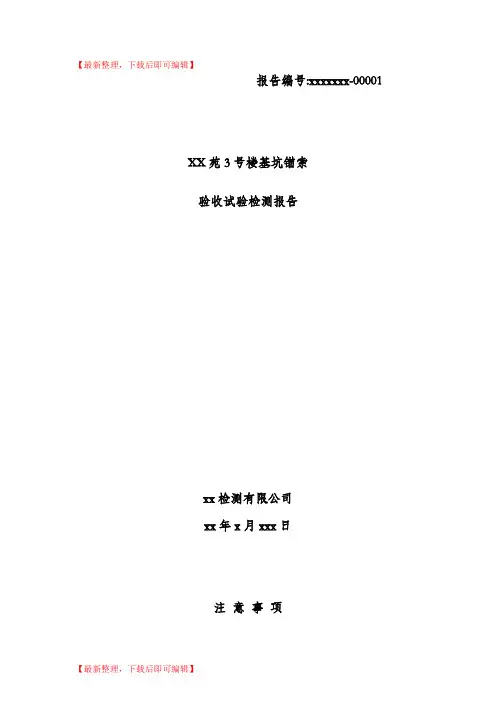

【最新整理,下载后即可编辑】报告编号:xxxxxxx-00001XX苑3号楼基坑锚索验收试验检测报告xx检测有限公司xx年x月xxx日注意事项1、报告未盖本公司“检测试验专用章”无效。
2、复制报告未重新加盖本公司“检测试验专用章”无效。
3、报告无批准、审核/批准、校核、编制人签字无效。
4、报告涂改、缺页无效。
5、对检测报告若有异议,应于收到报告之日起十五日内向本检测单位提出。
地址:邮政编码:联系人:电话:传真:工程名称:XX苑3号楼委托单位:建设单位:施工单位:监理单位:检测单位:XX检测有限公司检测地点:XX路XX号检测日期:xx年3月18 日检测资质证书号:批准/审核:校核:编写:检测:目录1、前言 (5)2、检测仪器设备、方法和标准 (6)3、试验结果及分析 (6)4、结论 (7)5、附图表 (7)1、前言XX苑3号楼位于XX号,占地约38212.92m2,建筑面积约17.8万m2。
基坑深度:B区基础标高±0.00相当于绝对标高82.500m,现地面绝对标高为83.76~84.71m,开挖后基坑底标高为74.90 m,基坑深7.75~10.71m;C区基础标高±0.00相当于绝对标高84.8m,现地面绝对标高为85.73~87.1m,开挖后基坑底标高为79.10 m基坑深6.63~8.0m。
基坑部分采用人工挖孔桩和微型桩排桩多层支点支护。
为了检验锚杆的轴向抗拉承载力,受建设单位委托,我公司于xx年3月18日对该基坑支护工程的3根锚杆进行了抗拉试验。
各试验锚杆的概况见表1,试验锚杆由监理及有关单位指定。
2、检测仪器设备、方法和依据2.1试验加载装置•本次试验采用RSM-JCⅢ2.0静载荷测试仪分级加载,利用支墩承受荷载反力,支墩由工字钢梁组成,千斤顶置于支墩上,对试验锚杆施加抗拔力,用位移传感器测读锚头位移,试验设备均经过xx计量检测研究院的检定,且在有效期内。
2.2试验方法试验按照《建筑基坑支护技术规程》(JGJ 120)中有关锚杆验收试验的规定进行。
报告编号:xxxxxxx-00001XX苑3号楼基坑锚索验收试验检测报告xx检测有限公司xx年x月xxx日注意事项1、报告未盖本公司“检测试验专用章”无效。
2、复制报告未重新加盖本公司“检测试验专用章”无效。
3、报告无批准、审核/批准、校核、编制人签字无效。
4、报告涂改、缺页无效。
5、对检测报告若有异议,应于收到报告之日起十五日内向本检测单位提出。
地址:邮政编码:联系人:电话:传真:工程名称: XX苑3号楼委托单位:建设单位:施工单位:监理单位:检测单位:XX检测有限公司检测地点:XX路XX号检测日期:xx年3月18 日检测资质证书号:批准/审核:校核:编写:检测:目录1、前言 (5)2、检测仪器设备、方法和标准 (6)3、试验结果及分析 (6)4、结论 (7)5、附图表 (7)1、前言XX苑3号楼位于XX号,占地约38212.92m2,建筑面积约17.8万m2。
基坑深度: B区基础标高±0.00相当于绝对标高82.500m,现地面绝对标高为83.76~84.71m,开挖后基坑底标高为74.90 m,基坑深7.75~10.71m; C区基础标高±0.00相当于绝对标高84.8m,现地面绝对标高为85.73~87.1m,开挖后基坑底标高为79.10 m基坑深6.63~8.0m。
基坑部分采用人工挖孔桩和微型桩排桩多层支点支护。
为了检验锚杆的轴向抗拉承载力,受建设单位委托,我公司于xx年3月18日对该基坑支护工程的3根锚杆进行了抗拉试验。
各试验锚杆的概况见表1,试验锚杆由监理及有关单位指定。
表12、检测仪器设备、方法和依据2.1试验加载装置•本次试验采用RSM-JCⅢ2.0静载荷测试仪分级加载,利用支墩承受荷载反力,支墩由工字钢梁组成,千斤顶置于支墩上,对试验锚杆施加抗拔力,用位移传感器测读锚头位移,试验设备均经过xx计量检测研究院的检定,且在有效期内。
2.2试验方法试验按照《建筑基坑支护技术规程》(JGJ 120)中有关锚杆验收试验的规定进行。

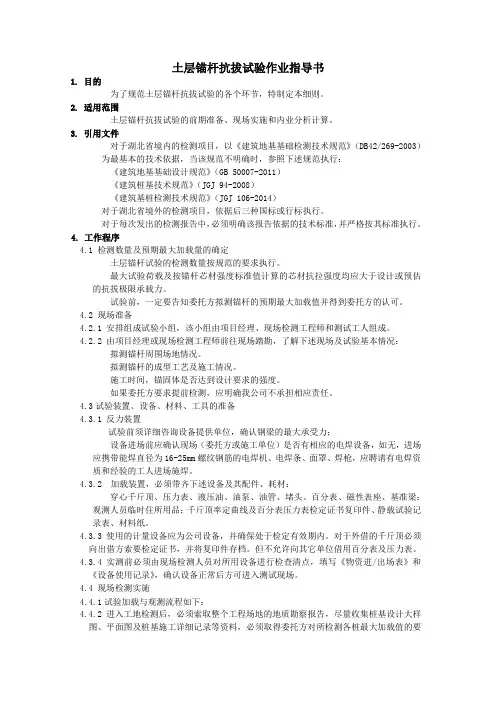

土层锚杆抗拔试验作业指导书1. 目的为了规范土层锚杆抗拔试验的各个环节,特制定本细则。
2. 适用范围土层锚杆抗拔试验的前期准备、现场实施和内业分析计算。
3. 引用文件对于湖北省境内的检测项目,以《建筑地基基础检测技术规范》(DB42/269-2003)为最基本的技术依据,当该规范不明确时,参照下述规范执行:《建筑地基基础设计规范》(GB 50007-2011)《建筑桩基技术规范》(JGJ 94-2008)《建筑基桩检测技术规范》(JGJ 106-2014)对于湖北省境外的检测项目,依据后三种国标或行标执行。
对于每次发出的检测报告中,必须明确该报告依据的技术标准,并严格按其标准执行。
4. 工作程序4.1 检测数量及预期最大加载量的确定土层锚杆试验的检测数量按规范的要求执行。
最大试验荷载及按锚杆芯材强度标准值计算的芯材抗拉强度均应大于设计或预估的抗拔极限承载力。
试验前,一定要告知委托方拟测锚杆的预期最大加载值并得到委托方的认可。
4.2 现场准备4.2.1 安排组成试验小组,该小组由项目经理、现场检测工程师和测试工人组成。
4.2.2 由项目经理或现场检测工程师前往现场踏勘,了解下述现场及试验基本情况:拟测锚杆周围场地情况。
拟测锚杆的成型工艺及施工情况。
施工时间,锚固体是否达到设计要求的强度。
如果委托方要求提前检测,应明确我公司不承担相应责任。
4.3试验装置、设备、材料、工具的准备4.3.1 反力装置试验前须详细咨询设备提供单位,确认钢梁的最大承受力;设备进场前应确认现场(委托方或施工单位)是否有相应的电焊设备,如无,进场应携带能焊直径为16-25mm螺纹钢筋的电焊机、电焊条、面罩、焊枪,应聘请有电焊资质和经验的工人进场施焊。
4.3.2 加载装置,必须带齐下述设备及其配件、耗材:穿心千斤顶、压力表、液压油、油泵、油管、堵头、百分表、磁性表座、基准梁;观测人员临时住所用品;千斤顶率定曲线及百分表压力表检定证书复印件、静载试验记录表、材料纸。
岩石锚杆抗拔试验要点第附录M.0.1条在同一场地同一岩层中的锚杆,试验数不得少于总锚杆的5%,且不应少于6根。
第附录M.0.2条试验采用分级加载,荷载分级不得少于8级。
试验的最大加载量不应少于锚杆设计荷载的2倍。
第附录M.0.3条每级荷载施加完毕后,应立即测读位移量。
以后每间隔5min测读一次。
连续4次测读出的锚杆拔升值均小于0.01mm时,认为在该级荷载下的位移已达到稳定状态,可继续施加下一级上拔荷载。
第附录M.0.4条当出现下列情况之一时,即可终止锚杆的上拔试验:1.锚杆拔升量持续增长,且在1小时时间范围内未出现稳定的迹象;2.新增加的上拔力无法施加,或者施加后无法使上拔力保持稳定;3.锚杆的钢筋已被拔断,或者锚杆锚筋被拔出。
第附录M.0.5条符合上述终止条件的前一级拔升荷载,即为该锚杆的极限抗拔力。
第附录M.0.6条参加统计的试验锚杆,当满足其极差不超过平均值的30%时,可取其平均值为锚杆极限承载力。
极差超过平均值的30%时,宜增加试验量并分析离差过大的原因,结合工程情况确定极限承载力。
将锚杆极限承载力除以安全系数2为锚杆抗拔承载力特征值Rt。
第附录M.0.7条锚杆钻孔时,应利用钻孔取出的岩芯加工成标准试件,在天然湿度条件下进行岩石单轴抗压试验,每根试验锚杆的试样数,不得少于3个。
第附录M.0.8条试验结束后,必须对锚杆试验现场的破坏情况进行详尽的描述和拍摄照片。
摘自《建筑地基基础设计规范》GB50007---2002土层锚杆试验要点1.试验锚杆不应少于3根,用作试验的锚杆参数、材料及施工工艺应与工程锚杆相同;2.最大试验荷载Q max所产生的应力不应超过钢丝、钢绞线、钢筋强度标准值的0.8倍;3.粘性土层锚杆试验加载等级与测读锚头位移应遵守下列规定:(1)采用循环加载,初始荷载宜取A·f ptk的0.1倍,每级加载增量宜取A·f ptk 的1/10~1/15;(2)砂土、粘性土层锚杆加载等级与观测时间应符合表3-33的规定;砂土、粘性土层锚杆试验加载等级与锚头位移测读时间表3-33(3)在每级加载观测时间内,测读锚头位移不应少于3次;(4)在每级加载观测时间内,当锚头位移增量不大于0.1mm时,可施加下一级荷载;不满足时应在锚头位移增量2h以内小于2mm时,再施加下一级荷载。
重庆建筑检测技术有限公司预应力锚索抗拔力检测检测报告报告编号:CQJZJC—004项目名称:预应力检测锚索检测工程检测方法:锚杆拉拔检测检测单位公章:重庆建筑检测技术有限公司报送时间:2012年5月18日项目名称:重庆市能源学校新校区基坑支护工程建设单位:重庆中冶建筑有限公司设计单位:重庆市设计院监理单位:重庆建设监理有限公司勘察单位:重庆市工程勘察院施工单位:重庆中铁建筑有限公司主要检测人:xx报告编写人: xx报告审核人: xx报告批准人:xx提交单位:重庆建筑检测技术有限公司单位地址:重庆市九龙坡区渝州路79号邮编:400041电话:023传真:******目录一、工程概况................................................................1二、检测目的................................................................2三、检测主要依据............................................................3四、锚杆(索)试验操作要点..................................................4五、锚杆(索)终止加载标准..................................................5六、检测情况分析............................................................6七、检测结论................................................................7八、附图表 (8)一、工程概况受龙湖建筑工程公司委托,重庆能源检测测试中心对三峡广场隧道边坡工程预应力锚索抗拔力进行检测。
锚杆拉拔试验报告一、试验目的和背景锚杆是一种常用的地质固结和坑道支护材料,为确保其在实际工程中的可靠性和安全性,需进行相应的力学试验。
本次试验的重点是锚杆的拉拔试验,目的是评估锚杆的抗拉性能,为工程实际应用提供参考。
二、试验方法和流程1. 试验材料本次试验选用了两组不同规格和材质的锚杆,分别为直径28mm的HRB400钢筋锚杆和直径32mm的HRB500钢筋锚杆。
2. 试验仪器试验仪器包括拉力试验机、负荷传感器、位移传感器、控制系统等。
3. 试验流程(1)首先对试验所用的锚杆进行清洗和检查,确保无明显缺陷和质量问题。
(2)测量锚杆长度和直径,并计算其截面积和根据规定的拉拔长度和试验荷载,制定试验方案。
(3)将试验杆固定在拉力试验机上,设置试验参数,并开始进行操作。
(4)在试验过程中,实时记录荷载和位移数据,并根据试验标准要求,逐渐增加试验荷载,直至试验杆断裂或试验结束。
三、试验结果和分析下表为两组不同规格和材质的锚杆的拉拔试验数据:| 锚杆类型 | 钢筋直径(mm) | 最大载荷(kN) | 抗拉强度(MPa) || ---- | ---- | ---- | ---- || HRB400 | 28 | 355.2 | 772 || HRB500 | 32 | 451.3 | 893 |从试验数据可以看出,直径为32mm的HRB500钢筋锚杆的抗拉性能优于直径为28mm的HRB400钢筋锚杆,表明在实际工程中需要更高的抗拉能力时,应优先选择HRB500钢筋锚杆。
值得注意的是,在试验中,锚杆的断裂往往是由于其受到的荷载超过了其抗拉强度所引起的。
在实际工程中应根据具体工况和要求,优化加固措施,以确保锚杆能够承受所需的荷载。
四、结论五、参考建议基于本次试验结果,建议在实际工程中应根据具体情况和要求,选择合适规格和材质的锚杆,并采用优化的加固措施,以达到最佳的支护效果。
下面提供一些参考建议:1. 根据工程要求选择合适规格和材质的锚杆。
锚杆拉拔试验总结报告:锚索拉拔试验报告锚杆拉拔试验总结报告一、锚杆拉拔试验时间及参加人员时间:2022年4月24日参加人员:建设单位工程部人员、监理单位驻地工程师及试验室主任、项目部工程师及试验工程师、作业队施工人员。
二、试验目的锚杆拉拔力试验的目的是判定土层锚杆的可锚性,评价锚杆锚固系统的性能和锚杆的锚固力。
三、人员机械配备状况 1.人员组成管理人员1名,技术人员2名,质检人员1名,施工作业人员3名。
2.施工机具配备见下表。
投入的主要施工机具工程名称序号设备名称型号与规格数量机械状态十字型锚杆 1 钻孔机千米钻1XX 良好 2 空压机奈克9m³1XX 良好 3 注浆机4MP 1XX 良好 4 锚杆拉力计ML-200B型1个良好 5 钢垫板40cm*40cm*2.5cm 1块良好四、试验段施工预备及工艺 1.搭设钻孔机作业平XX,作业平XX按设计孔位角度搭设,倾斜角度误差不大于1°。
2.原材料选择〔1〕锚杆材料选用Φ25螺纹钢。
〔2〕注浆材料:水泥选用P.O42.5一般硅酸盐水泥,细骨料应选用粒径小于2mm的中细砂,采纳符合要求的水质,不得使用污水,不得使用PH值小于4的酸性水,砂浆强度等级M35。
3.钻孔〔1〕锚杆孔直径90mm,孔深12m及15m。
4.杆体的组装与安放〔1〕按设计要求制作锚杆,为使杆体处于钻孔中心,应在锚杆杆件上安设定中架(对中定位支架间距50cm)。
〔2〕安放锚杆时,应防止杆体扭曲、压弯,注浆管随锚杆一同放入孔内,管端距孔底为50-100mm,杆体放入角度与钻孔倾角保持一致,安好后使杆体始终处于钻孔中心。
5.注浆〔1〕注浆材料应依据设计要求确定,选用1:1 水泥砂浆。
〔2〕浆液应搅拌匀称,过筛,随搅随用,浆液应在初凝前用完,注浆管路应常常保持畅通。
〔3〕常压注浆采纳砂浆泵将浆液经压浆管输送至孔底,再由孔底返出孔口,待孔口溢出浆液或排气管停止排气时,可停止注浆。
