最新合金钢分类以及用途课件PPT

轴承钢都是高级优质钢。 滚动轴承钢的热处理包括预先热处理和最终热处理。 预先热处理采用球化退火，最终热处理为淬火+低温回火。
滚动轴承钢的应用
§5－4 合金工具钢
两位数字（碳含量）＋元素符号（或汉字）＋数字表 示。
前面两位数字表示钢的平均含碳量的万分数。 元素符号（或汉字）表明钢中含有的主要合金元素。 后面的数字表示该元素的含量。合金元素含量小于1.5 ％时不标，平均含量为1.5％~2.5％，2.5％~3.5%…时，则 相应地标以2，3…
40 Cr（合金结构钢）
§5－2 合金钢的分类和牌号
一、合金钢的分类 二、合金钢的牌号
一、合金钢的分类
1．按用途分类
合金结构钢 合金工具钢 特殊性能钢

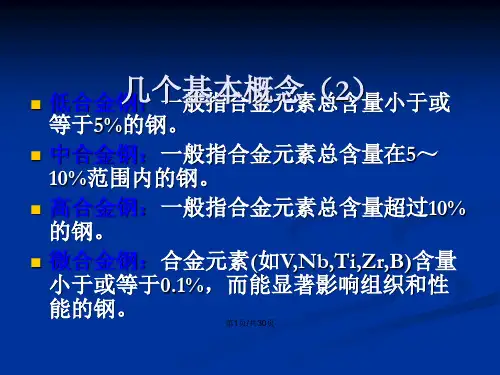

2．按合金元素总含量分类
低合金钢：合金元素总含量＜5％。 中合金钢：合金元素总含量5％～10％ 高合金钢：合金元素总含量＞10％
二、合金钢的牌号
1．合金结构钢
当含碳量规定上下有限时，则采用平均含碳量表示（两 位数，万分数计）。如20Cr13其含碳量为0.16~0.25%，平均 含碳量为0.20%，含铬量为13%。
当不锈钢中有意加入铌、钛、锆、氮等元素时，虽然含 量很低也应在牌号中标出。如022Cr18Ti为一种含碳量不大于 0.03%,最佳控制值为0.022%，含铬量18%，含钛量小于1.0% 的不锈钢。
易切钢也是在牌号前冠以拼音字母 “Y”，如“Y15”， 表示含碳量0.15％的易切钢。
§5－3 合金结构钢
合金结构钢——用于各类工程结构件和制造 各种机器零件的钢。
一、低合金结构钢 二、合金渗碳钢 三、合金调质钢 四、合金弹簧钢 五、滚动轴承钢
一、低合金结构钢
在碳素结构钢的基础上加入少量合金元素就形成了低合 金结构钢。
6．特殊专用钢
特殊专用钢，为表示钢的用途，在钢的牌号前面冠以 汉语拼音字母字头，并不标含碳量，合金元素含量的标注 也和上述有所不同。
如：滚动轴承钢中高铬轴承钢的前面标“G’，（“滚” 字的汉语拼音字母字头）而不标含碳量，如GCr15。而牌 号中铬元素后面的数字是表示含铬量的千分数，其他元素 仍按百分数表示，如GCrl5SiMn表示含铬量为1.5％，硅、 锰含量均小于1.5％的滚动轴承钢。
常加入的合金元素有锰（Mn）、硅（Si）、钛（Ti）、 铌（Nb）、钒（V）等。
低合金结构钢的含碳量较低，一般为0.10％～0.25％。 热轧退火或正火状态下使用，一般不再进行热处理。
Hale Waihona Puke 低合金结钢的应用二、合金渗碳钢
合金渗碳钢在经渗碳+淬火+低温回火的处理后，具有 外硬内韧的性能，用来制造既要有优良的耐磨性和耐疲劳 性、又能承受冲击载荷作用的零件，
合金调制钢的应用
四、合金弹簧钢
含碳量一般为0.45％～0.70％。 可加入的合金元素有锰、硅、铬、钒和钨等。
合金弹簧钢的应用
五、滚动轴承钢
主要用来制造各种滚动轴承的内外圈及滚动体（滚珠、 滚柱、滚针），也可用来制造各种工具和耐磨零件。
滚动轴承钢必须具有高的硬度和耐磨性、高的弹性极 限和接触疲劳强度、足够的韧性和一定的耐蚀性。
四、提高钢的淬透性
除钴外，所有的合金元素溶解于奥氏体后，均 可增加过冷奥氏体的稳定性，推迟其向珠光体的转 变，使C曲线右移，从而减小钢的临界冷却速度， 提高钢的淬透性。
常用提高淬透性的合金元素有：钼、锰、铬、 镍（Ni）和硼（B）等。
五、提高钢的回火稳定性
回火稳定性——淬火钢在回火时，抵抗软化的 能力。
5．特殊性能钢
不锈钢或耐热钢的牌号用两位或三位阿拉伯数字表示含碳 量的最佳控制值（以万分之几或十万分之几计），合金元素 含量的表示方法与合金结构钢相同，当材料只规定含碳量上 限时，若含碳量上限≤0.10%，则以其上限值的3/4表示，若含 碳量上限＞0.1%时，则以其上限值的4/5表示（两位数，万分 数计）。
合金钢分类以及用途
导言
合金钢——在碳素钢的基础上，为了改善钢 的性能，在冶炼时有目的地加入一种或数种合金 元素的钢。
性能：较高的力学性能、淬透性和回火稳定 性等，有的还具有耐热、耐酸、耐蚀等特殊性能。
§5－1 合金元素在钢中的主要作用
一、强化铁素体 二、形成合金碳化物 三、细化晶粒 四、提高钢的淬透性 五、提高钢的回火稳定性
含碳量在0.10％～0.25％之间，加入合金元素主要是为 了提高钢的淬透性，并防止钢因在长时间渗碳而造成晶粒 粗大。
其典型热处理工艺为：渗碳+淬火+低温回火。
合金渗碳钢的应用
三、合金调质钢
含碳量一般为0.25％～0.50％，属于中碳合金钢。 常加入少量铬、锰、硅、镍、硼等合金元素以增加钢 的淬透性，使铁素体强化并提高韧性。加入少量钼、钒、 钨、钛等碳化物形成元素，可阻止奥氏体晶粒长大和提高 钢的回火稳定性，以进一步改善钢的性能。 热处理工艺是调质（淬火+高温回火）。
主要合金元素为铬，含量在1.5％以下 平均含碳量为0.40％
60 Si2 Mn（合金结构钢）
主要合金元素为锰，含量小于1.5％ 平均含硅量为2％左右 平均含碳量为0.60％
2．合金钢多为优质钢，无需特殊表示。当合金钢 为高级优质钢或特级优质钢时，分别在牌号尾 加A、E表示。必要时可将表示产品用途、特性 或工艺方法的字符加在牌号尾部。
如: 06Cr18Ni9表示含碳量不大于0.08%，平均含铬量为 18%，含镍量为9%的铬镍不锈钢；12Cr17表示含碳量不大于 0.15%，含铬量为17%的高碳铬不锈钢。
当含碳量上限≤0.03%，（超低碳），则以三位数表示含 碳量最佳控制值（十万分数计），如：015Cr19Ni11是一种 含碳量上限为0.02%，最佳控制值为0.015%；平均含铬量为 19%，含镍量为11%的极低碳不锈钢。
3．合金工具钢
与合金结构钢的区别仅在于碳含量的表示方法，它用1 位数字表示平均含碳量的千分数，当碳含量≥1.0％时，则不 予标出。合金元素含量表示方法与合金结构钢相同，当平均 含铬量小于1%时，在铬含量（以千分数计）前加数字“0”。
4．高速钢
含碳量均不标出，如W18Cr4V钢的平均含碳量为0.7％～ 0.8％。
