数字图像处理第1章

第一章概论一、数字图像与像素数字图像是由一个个的像素（Pixel）构成的，各像素的值(灰度，颜色)一般用整数表示。

二、数字图像处理的目的1、提高图像的视觉质量。

2、提取图像中的特征信息。

3、对图像数据进行变换、编码和压缩。

三、工程三层次图像处理、图像分析和图像理解图像理解符号目标像素高层中层低层高低抽象程度数据量操作对象小大语义图像分析图像处理四、图像处理硬件系统组成图像输入设备（采集与数字化设备，如数码相机），图像处理设备（如PC机）和图像输出设备（如显示器，打印机）第二章数字图像处理基础一、图像数字化过程----采样与量化模拟图像的数字化包括采样和量化两个过程。

细节越多，采样间隔应越小。

把采样后得到的各像素的灰度值进一步转换为离散量的过程就是量化。

一般，灰度图像的像素值量化后用一个字节(8bit)来表示。

二、采样、量化与图像质量的关系采样点数越多，图像质量越好；量化级数越多，图像质量越好。

为了得到质量较好的图像采用如下原则：对缓变图像，细量化，粗采样，以避免假轮廓。

对细节化图像，细采样，粗量化，以避免模糊。

三、图像尺寸、数据量、颜色数量的计算灰度图像的像素值量化后用一个字节(8bit)来表示。

彩色图像的像素值量化后用三个字节(24bit)来表示。

一幅512X512（256K）的真彩色图像，计算未压缩的图像数据量是多少？（必考）图像总像素：512px*512px=256K总数据量：256K*3Byte=768KB一幅256X256（64K）的真彩色图像，计算未压缩的图像数据量是多少？图像总像素：256px*256px=64K总数据量：64K*1Byte=64KB四、数字图像类型二值图像、灰度图像、索引颜色图像)和真彩色图像。

五、数字图像文件的类型jpg、bmp、tif、gifJPEG采用基于DCT变换的压缩算法,为有损压缩。

六、图像文件三要素文件头、颜色表、图像数据七、读取一个图像，并将其尺寸缩小0.5倍，将缩小后的图像旋转30度。

数字图像处理复习第一章概述1. 图像的概念及数字图像的概念。

图-是物体透射或反射光的分布，是客观存在的。

像-是人的视觉系统对图的接受在大脑中形成的印象或反映，图像是图和像的有机结合，是客观世界能量或状态以可视化形式在二维平面上的投影。

数字图像是物体的一个数字表示，是以数字格式存放的图像。

2. 数字图像处理的概念。

数字图像处理又称为计算机图像处理，它是指将图像信号转换成数字信号并利用计算机对其进行处理的过程，以提高图像的实用性。

3. 数字图像处理的优点。

精度高、再现性好、通用性、灵活性强第二章数字图像处理基础1. 人眼视觉系统的基本构造P14 图2.1人眼横截面简图2. 亮度的适应和鉴别人眼对光亮度的适应性非常高，一般情况下跨度达到10的10次方量级，从伸手不见五指到闪光灯强曝光。

3.光强度与主观亮度曲线。

P15 图2.4光强度与主观亮度的关系曲线4. 图像的数字化及表达。

（采样和量化的概念）图像获取即图像的数字化过程，包括扫描、采样和量化。

采样：将空间上连续的图像变成离散点的操作 量化：将像素灰度转换成离散的整数值的过程5. 图像采样过程中决定采样空间分辨率最重要的两个参数。

采样间隔、采样孔径6. 图像量化过程中量化级数与量化灰度取值范围之间的关系量化等级越多，所得图像层次越丰富，灰度分辨率高，图像质量好，但数据量大；量化等级越少，图像层次欠丰富，灰度分辨率低，会出现假轮廓现象，图像质量变差，但数据量小.7. 像素的相邻领域概念（4领域，8领域）。

设为位于坐标处的一个像素（x+1,y ），（x-1,y ），（x,y+1），（x,y-1） 组成的4邻域，用)(4p N 表示。

（x+1,y+1），（x+1,y-1），（x-1,y+1），（x-1,y-1） 像素集用)p (N D 表示)(4p N 和)p (N D 合起来称为p 的8邻域，用)(8p N 表示。

8. 领域空间内像素距离的计算。

（欧式距离，街区距离，棋盘距离） p 和q 之间的欧式距离定义为： 22)()(),(t y s x q p D e -+-=p 和q 之间的4D 距离（也叫城市街区距离）定义为： t y s x q p D -+-=),(4p 和q 之间的8D 距离（也叫棋盘距离）定义为： ),max(),(8t y s x q p D --=第三章 图像的基本运算（书后练习3.2，3.9 ） 1. 线性点运算过程中各参数表示的含义（k ，b ）。

一、图象处理是交叉边缘学科：模式识别、应用对象等的交叉学科和技术。

二、图象处理分类：限处理）如：望远镜、显微镜、哈哈镜、透镜、胶片合成照相、凸透镜－－实时和数据量增加发展起来的。

第原始数据；第像处理。

之大少见之三、图像技术应用：也是军事侦察。

基础。

数字图象处理技术已1计算。

45目标。

如：机场、桥梁等。

67显微病理、电子显微镜、远程医疗图像、皮肤图象、刀脑外科等等离不开图像。

三、数字化：采样：量化：级，由人眼分辨率远远小于目前仪器设备分辨率，但图像质量最终判别依据是人。

几何：80点/mm，黑白：12bit－－4096层(人眼仅看40多层)四、处理：经过一系列操作得到所需结果。

②同时对比度：亮度，但若背景亮度不同，人眼的主观感觉的亮度亦不一致。

1.7——显微细胞测量问题1投稿：两方面问题：[处理可看作是对矩阵进行变换。

矢量→图像也可看作变换→增强，特征提取，数据压缩采样与量化→模拟的转换成数字的正交矩阵：酉矩阵：2.1二维图像矩阵2.2不同才有信息，任一图像特征为随机的。

且全场各部分间亦非均匀（随机的）不存在全图统一的特征。

在某些场合使用确定的表示来描述图像有困难，然而用平均特性能方便地描述，如描述纹理结构图象可能很方便。

图像为实函数，只讨论二维实随机场。

图象为二维实随机场。

一个样本，图像集可看作随机场，在此集中某一象素亮度fi任一点（函数与（2.3 （出，信号处理中空域和频域之间的相互变换常用。

而高频分量可指示图像中边沿幅度和方向；2.4 付氏变换其反变换：右图可见：型的线性组合。

譜。

卷积定理：即：这里（a）lenna图（b）傅氏变换的频谱图图像及其频谱图像示意图对于一幅图像，图像中灰度变化比较缓慢的区域对应较低的频谱，而灰度变化比较大的边缘地带对应较高的频谱。

而且一幅图像中大部分1。

胡学龙编著《数字图像处理（第 3 版）》思考题与习题参考答案目录第1章概述 (1)第2章图像处理基本知识 (4)第3章图像的数字化与显示 (7)第4章图像变换与二维数字滤波 (10)第5章图像编码与压缩 (16)第6章图像增强 (20)第7章图像复原 (25)第8章图像分割 (27)第9章数学形态学及其应用 (31)第10章彩色图像处理 (32)第1章概述1.1连续图像和数字图像如何相互转换？答：数字图像将图像看成是许多大小相同、形状一致的像素组成。

这样，数字图像可以用二维矩阵表示。

将自然界的图像通过光学系统成像并由电子器件或系统转化为模拟图像（连续图像）信号，再由模拟/数字转化器（ADC）得到原始的数字图像信号。

图像的数字化包括离散和量化两个主要步骤。

在空间将连续坐标过程称为离散化，而进一步将图像的幅度值（可能是灰度或色彩）整数化的过程称为量化。

1.2采用数字图像处理有何优点？答：数字图像处理与光学等模拟方式相比具有以下鲜明的特点：1．具有数字信号处理技术共有的特点。

（1）处理精度高。

（2）重现性能好。

（3）灵活性高。

2．数字图像处理后的图像是供人观察和评价的，也可能作为机器视觉的预处理结果。

3．数字图像处理技术适用面宽。

4．数字图像处理技术综合性强。

1.3数字图像处理主要包括哪些研究内容？答：图像处理的任务是将客观世界的景象进行获取并转化为数字图像、进行增强、变换、编码、恢复、重建、编码和压缩、分割等处理，它将一幅图像转化为另一幅具有新的意义的图像。

1.4 说出图像、视频（video）、图形（drawing）及动画（animation）等视觉信息之间的联系和区别。

答：图像是用成像技术形成的静态画面；视频用摄像技术获取动态连续画面，每一帧可以看成是静态的图像。

图形是人工或计算机生成的图案，而动画则是通过把人物的表情、动作、变化等分解后画成许多动作瞬间的画幅，再用摄影机连续拍摄成一系列画面，给视觉造成连续变化的图画。

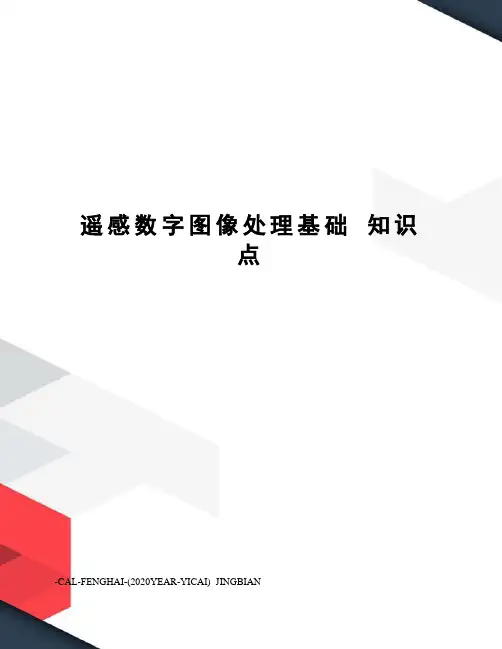

遥感数字图像处理基础知识点-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN第一章数字图像处理基础1数字图像处理：将图像转换成一个数字矩阵存放在图像存储器中，然后利用计算机对图像信息进行数字运算和处理，以提高图像质量或者提取所需要的信息2数字图像获取：把客观场景发射或者发射的电磁波信息首先利用光学成像系统生成一副模拟图像，然后通过模数转换将模拟图像转换为计算机可以存储的离散化数字图像。

3采样：即图像空间坐标或位置的离散化，也就是把模拟图像划分为若干图像元素，兵赋予它们唯一的地址。

；离散化的小区域就是数字图像的基本单元，称为像元也称像素。

量化：即电磁辐射能量的离散化，也就是把像元内的连续辐射亮度中离散的数字值来表示，这些离散的数字值也称灰度值，，因为它们代表了图像上不同的亮暗水平。

4遥感数字图像获取特征参数质量特征：⑴空间分辨率：数字图像上能被详细区分的最小单元的尺寸或大小⑵辐射分辨率传感器探测原件在接受光谱信号时，所能分辨的最小辐射度差信息量特征：⑴光谱分辨率：传感器探测元件在接收目标地物辐射能量时所用的波段数目⑵时间分辨率：对同一区域进行重复观测的最小时间间隔。

5模拟图像：在图像处理中通过某种物理量的强弱变化来记录图像亮度信息的图像6数字图像：把连续的模拟图像离散化成规则网格并用计算机以数字的模式记录图像上各网格点亮度信息的图像7数字图像特性：①空间分布特性：1空间位置：数字图像以二维矩阵的结构的数据来描述物体，矩阵按照行列的顺序定位数据，所以物体的位置也是用行列号表示。

2形状：点状线状和面状3大小：线状物体的长度或面状物体的面积，表现为像元的集聚数量4空间关系：包含，相邻，相离三种拓扑关系②数值统计特性：对图像的灰度分布进行统计分析。

图像的灰度直方图：用来描述一幅数字图像的灰度分布，横坐标为灰度级，纵坐标为灰度级在图中出现8直方图的用途：1图像获取质量评价2边界阙值的选择3噪声类型的判断9遥感数字图像的输出特征参数：1输出分辨率：屏幕分辨率和打印的分辨率2灰度分辨率：指输出设备能区分的最小灰度差 3颜色空间模型：RGB模型CMYK模型 HSI颜色模型10数字图像种类：1.黑白图像：二值数字图像，0表示黑色 1表示白色；2.灰度图像：单波段图像每个像元的灰度值的取值范围由灰度量决定;3.伪彩色图像：把单波段图像的各灰度值按照一定规则映射到颜色空间中某一对应颜色;4.彩色图像：由红绿蓝3个颜色通道的数字层组成的图像第二章数字图像存储1比特序：一个字节中8个比特的存储顺序称为比特序。
