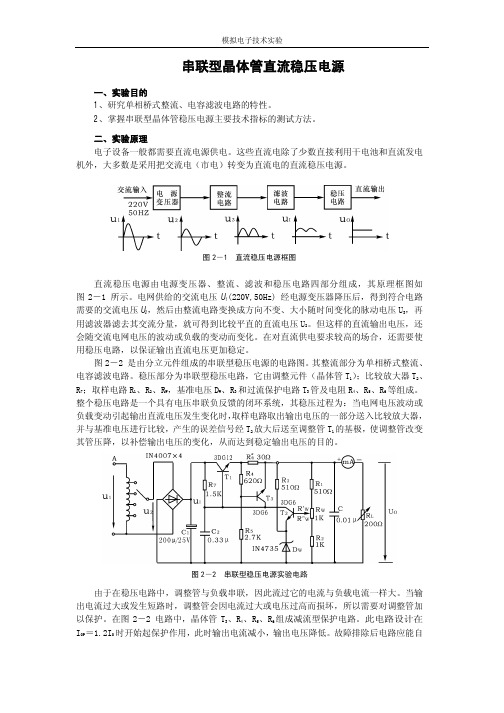

串联型晶体管直流稳压电源一、实验目的1、研究单相桥式整流、电容滤波电路的特性。

2、掌握串联型晶体管稳压电源主要技术指标的测试方法。

二、实验原理电子设备一般都需要直流电源供电。

这些直流电除了少数直接利用干电池和直流发电机外，大多数是采用把交流电（市电）转变为直流电的直流稳压电源。

图2－1 直流稳压电源框图直流稳压电源由电源变压器、整流、滤波和稳压电路四部分组成，其原理框图如图2－1 所示。

电网供给的交流电压U1(220V,50Hz) 经电源变压器降压后，得到符合电路需要的交流电压U2，然后由整流电路变换成方向不变、大小随时间变化的脉动电压U3，再用滤波器滤去其交流分量，就可得到比较平直的直流电压U I。

但这样的直流输出电压，还会随交流电网电压的波动或负载的变动而变化。

在对直流供电要求较高的场合，还需要使用稳压电路，以保证输出直流电压更加稳定。

图2－2 是由分立元件组成的串联型稳压电源的电路图。

其整流部分为单相桥式整流、电容滤波电路。

稳压部分为串联型稳压电路，它由调整元件（晶体管T1）；比较放大器T2、R7；取样电路R1、R2、R W，基准电压D W、R3和过流保护电路T3管及电阻R4、R5、R6等组成。

整个稳压电路是一个具有电压串联负反馈的闭环系统，其稳压过程为：当电网电压波动或负载变动引起输出直流电压发生变化时，取样电路取出输出电压的一部分送入比较放大器，并与基准电压进行比较，产生的误差信号经T2放大后送至调整管T1的基极，使调整管改变其管压降，以补偿输出电压的变化，从而达到稳定输出电压的目的。

图2－2 串联型稳压电源实验电路由于在稳压电路中，调整管与负载串联，因此流过它的电流与负载电流一样大。

当输出电流过大或发生短路时，调整管会因电流过大或电压过高而损坏，所以需要对调整管加以保护。

在图2－2 电路中，晶体管T3、R4、R5、R6组成减流型保护电路。

此电路设计在I0P＝1.2I0时开始起保护作用，此时输出电流减小，输出电压降低。

《电子技术基础与技能》教案-安装串联稳压电源教学目标：1. 理解串联稳压电源的原理和作用。

2. 学会安装串联稳压电源的步骤和技巧。

3. 掌握如何检测和调试串联稳压电源。

教学准备：1. 教室设备：投影仪、黑板、讲台、实验室设备。

2. 学生材料：实验手册、笔记本、笔。

3. 实验材料：稳压电源模块、电阻、电容、电线、实验板、万用表等。

教学内容：第一章：串联稳压电源概述1.1 稳压电源的定义和分类1.2 串联稳压电源的原理和工作原理1.3 串联稳压电源的参数和特点第二章：安装串联稳压电源的步骤2.1 准备实验材料和设备2.2 了解稳压电源模块的引脚和功能2.3 连接稳压电源模块和负载电阻2.4 连接电源和稳压电源模块第三章：调试串联稳压电源3.1 测量稳压电源模块的输出电压和电流3.2 调整稳压电源模块的输出电压3.3 检查电路连接是否牢固和可靠3.4 验证稳压电源的稳定性和准确性第四章：常见问题及解决方法4.1 稳压电源模块无输出电压或电流4.2 稳压电源模块输出电压不稳定4.3 负载电阻过大或过小导致输出电压偏低或偏高4.4 电源连接不稳或接触不良第五章：实验总结与评价5.1 学生自我总结实验过程和收获5.2 教师对学生的实验表现和结果进行评价5.3 学生互评和小组讨论教学方法：1. 讲授法：讲解串联稳压电源的原理和作用，引导学生理解相关概念。

2. 演示法：通过实验演示安装和调试串联稳压电源的过程，让学生直观地了解操作步骤。

3. 实践操作：学生分组进行实验，亲自动手安装和调试串联稳压电源，培养实际操作能力。

4. 提问与讨论：鼓励学生提出问题，引导学生进行思考和讨论，提高学生的参与度和积极性。

教学评价：1. 学生实验报告：评估学生在实验中的操作技能和解决问题的能力。

2. 学生自我评价：评估学生对实验过程和收获的自我认识。

3. 教师评价：根据学生的实验表现和结果进行评价，给予鼓励和建议。

教学时间：1课时（45分钟）教学延伸：1. 开展串联稳压电源设计竞赛，让学生自由发挥创新，设计出更稳定、高效的稳压电源。
