4.《电子技术基础》复习题-直流稳压电源

第一章：直流稳压电路第一节：整流滤波电路一、填空题1、整流是将交流电压转换为_________电压，但整流后的电压是脉动直流电压，含有交流成分。

2、全波整流电路负载两端的电压大约是变压器二次电压的_____倍。

3、滤波是从脉动直流电压中滤除交流分量，使之成为___________电压。

4、电容滤波即将电容器________连接于负载两端，滤除交流分量。

5、电感滤波即将电感器与________串联，以限制交流分量通过负载。

6、二极管最主要的特性是___________二、判断题1、二极管的正向电阻比反向电阻大。

（）2、二极管两端加上正向电压就能导通。

（）3、全波整流电路电容滤波负载上电压是二次电压的倍。

（）4、硅和锗是制作半导体器件的主要材料。

（）5、整流输出电压加电容滤波后，电压脉动减小了，输出电压也下降了。

（）6、在半波整流电路中，接入滤波电容时的输出电压平均值约等于变压器二次电压（）7、整流电路是直流电源的核心部分，它是利用二极管的单向导电性，将输入的交流电压转换为脉动的直流电压。

（）8、整流电路是直流电源的核心部分，它是利用二极管的单向导电性。

（）9、常用的整流电路有半波整流电路和桥式整流电路。

（）10、半波整流电路二极管流过的电流为负载上电流的一半。

（）11、电容滤波电路是利用电容两端电压不能突变，在电容充、放电过程中使输出电压趋于平滑。

（）12、电容滤波电路通常选电容比较大，效果越好。

（）13、稳压二极管稳压电路输出电流不受稳压二极管最大稳定电流的限制。

（）三、选择题1、二极管具有（ )A、信号放大作用B、单向导电性C、双向导电性2、用万用表测得二极管的正、反向电阻都很大，则二极管（）A、特性良好B、已被击穿C、内部开路3、在用万用表测量二极管过程中，对于同一种二极管，用万用表不同的档位测出的正向电阻值不同，主要原因是（）A、万用表在不同的档位，其内阻不同B、二极管有非线性的伏安特性C、被测二极管质量差4、关于电容滤波，下列说法错误的是（）A、输出电压高B、在大电流是滤波效果好C、带负载能力差D、电源接通瞬间整流管要承受较大的浪涌电流5、关于电感滤波，下列说法错误的是（）A、体积小B、对变动的负载滤波效果好C、带负载能力好D、整流管不会受到浪涌电流的损害四、计算题1、有一直流负载，电阻为Ω，要求工作电流为10mA，如果采用半波整流电路，试求电源变压器二次电压为多少？2、有一直流负载需直流电压6V，直流电流，如果采用单相桥式整流电路，试求电源变压器二次电压为多少？流过二极管的平均电流为多少？第二节：直流稳压电源一、选择题1、用一只直流电压表测量一只接在电路中的稳压二极管（2CW13）的电压，读数只有，这种情况表明该稳压二极管（）A、工作正常B、接反C、已经击穿2、硅稳压二极管稳压电路中，硅稳压二极管必须与限流电阻串接，此限流电阻的作用是（）A、提供偏流B、仅是限制电流C、限流和调压3、一个稳压二极管稳压值为8V，另一个稳压二极管稳压值为，若把两个二极管的正极并接，再将负极并接，组成一个稳压电路该稳压值为（）A、8VB、C、二、填空题1、直流稳压电源是一种交流电网电压发生变化时，或负载变动时，能保持___________电压基本稳定的直流电源。

第六章直流稳压电源习题及答案第六章直流稳压电源⼀、填空题1、稳压电路使直流输出电压不受或的影响。

2、硅稳压⼆极管的稳压电路中，硅稳压⼆极管必须与负载电阻。

限流电阻不仅有作⽤，也有作⽤。

3、硅稳压⼆极管的动态电阻越，说明其反向特性曲线越陡，稳压性能越好。

4、串联型晶体三极管稳压电路的基本原理是将⼀个称为调整管的晶体三极管作为可变电阻，调整管和负载串联，当输出电压增加时，调整管的等效电阻，反之亦然。

5、如图7-7所⽰电路中，两只稳压管的稳压值分别Uz1＝8.2V,U Z2=6.3V,其正向管压降均为0.7V，则图（a）的输出电压为；图（b）的输出电压为；图（c）的输出电压为；图（d）的输出电压为。

图7-76、整流电路将电压变成脉动的电压。

7、直流稳压电路的作⽤是当电⽹电压波动、负载和温度变化时，维持输出稳定。

8、根据稳定器件与负载的连接⽅式来划分，最基本的稳压电路有两⾯三⼑种：①是⽤硅稳压⼆极管构成的型稳压电路；②是⽤晶体三极管或集成电路组成的型稳压电路。

9、在硅稳压管稳压电路中，稳压管利⽤⾃⾝特性调节了流过负载的，限流电阻则与稳压管配合承担了引起输出电压不稳的变化量，从⽽保证了稳定的输出。

10、稳压管的电流调节作⽤是硅稳压管稳压电路能的关键。

11、串联型稳压电路是靠调整管作为元件。

从负反馈放⼤器的⾓度来看，这种电路属于负反馈电路。

调整管连接成射极跟随器，输出电压与基准电压成⽐，与反馈系数成⽐。

当基准电压与反馈系数已定时，输出也就确定了。

反馈越深时，调整作⽤越输出电压也就越，电路的稳压系数和输出电阻也就越。

12、串联型稳压电路中调整管⼯作在区，在负载电流较⼤时，调整管的集电极损耗相当，电源的效率较。

13、右图电路的名称是桥式整流滤波电路若u2=20V。

则u o=____若C开路，u o= ___若D1开路，u o= ___若C和D2开路，u o= __若R L开路，u o= __若R L=50Ω，则⼆极管的参数I F= ______ ，U RM=____电容C的参数选择 C=___ ，耐压=14、稳压管⼯作于PN结特性的________区，使⽤中要注意______________。

一、填空题1、多极放大电路常用的耦合方式有三种： 耦合、 耦合和 耦合。

2、半导体中中存在两种载流子： 和 。

纯净的半导体称为 ，它的导电能力很差。

掺有少量其他元素的半导体称为 。

杂质半导体分为两种： 半导体——多数载流子是电子；P 型半导体——多数载流子是 。

当把P 型半导体和N 型半导体结合在一起时，在两者的交界处形成一个 ，这是制造半导体器件的基础。

3、在本征半导体中加入5价元素可形成 半导体，加入3价元素可形成 半导体。

4、对一个放大电路进行静态分析，首先应作该放大电路的 通路，而作，动态分析时，应作该放大电路的 通路。

若放大电路的静态工作点设置不合理或信号太大，在放大信号时会容易引起输出信号失真。

非线性失真分为 失真和 失真。

5、一只三极管的β＝50，当A I B μ10=时，集电极电流是 mA 。

6、不同类型的反馈对放大电路产生的影响不同。

正反馈使放大倍数 ；负反馈使放大倍数 ；但其他各项性能可以获得改善。

直流负反馈的作用是 ，交流负反馈能够 改善放大电路的 。

7、电压负反馈使输出 保持稳定，因而 了放大电路的输出电阻；而电流负反馈使输出 保持稳定，因而 了输出电阻。

串联负反馈 了放大电路的输入电阻；并联负反馈则 了输入电阻。

在实际的负反馈放大电路中，有以下四种基本的反馈组态： 式、 式、 式和 式。

8、滤波电路的主要任务是尽量滤掉输出电路中的 成分，同时，尽量保留其中的 成分。

滤波电路主要由电容、电感等储能元件组成。

电容滤波适用于 电流，而电感滤波适用于 电流。

在实际工作中常常将二者结合起来，以便进一步降低 成分。

9、直流稳压电源一般由变压器电路、 及 和稳压电路四部分组成。

10、在三极管多级放大电路中，已知Av1=20、Av2=-10、Av3=1,每一级的负载电阻是第二级的输入电阻，则总的电压增益Av= Av1是 放大器，Av2是 放大器，Av3是放大器。

11、集成运算放大器在状态和条件下，得出两个重要结论他们是：和( )12、基本门电路有门、门和门。

电子技术基础一、 填空第一章 直流电路分析基础1.电路一般由 电源 、 负载 和 中间环 三部分组成。

2.电源是将 其他形式的能转换成电能 的装置。

3.负载是将 电能转换为其他形式的能 的设备。

4.电路的作用包括 能源转换 和 信号处理 两个方面。

5.交流电是指 大小和方向随时间变换而变化 的电压或电流。

6.数字信号是指 大小和方向不随时间变化而变化 的电压或电流信号。

7.模拟信号是指 大小和方向随时间连续变化 的电压或电流信号。

8.电路中的元件分为有源元件和无源元件，其中无源元件包括 电阻 、电感 和 电容 三种。

9.在电路中起激励作用的是独立电源，包括理想独立电流源 和 非理想电压源 。

10.电路中有两种电源，其中起激励作用的是独立电源，不起激励作用的是 受控 电源。

11. 一般来说，电流分为 直流 、 交流 和 随机电流 三种类型。

12.求出的功率如果大于0，表示该元件吸收功率 ；如果功率小于0，表示该元件 发出功率 。

13.一般来说，电压分为 直流电压 、 交流电压 和 随机电压 三种类型。

14.对于一个二端元件，在关联参考方向的时，该元件功率的计算公式习惯表示为 P=UI ；与此相反，在非关联参考方向的时，其功率计算公式习惯表示为 P= -UI 。

15.根据是否提供激励，电源分为 独立 和 受控 两种。

第二章 一阶过渡电路1.一阶过渡电路的全响应分析通常用三要素法，三要素分别指 初始值f 、 稳态值f 和 时间常数 。

2.RC 过渡电路中的时间常数的表达式为 ；RL 过渡电路中的时间常数的表达式为。

3.根据是否有信号输入，一阶过渡电路分为 零输入 响应和 零状态 响应。

4.一阶电路的全响应既可以用零输入响应和零状态响应表示，也可用 多个暂态 和 多个稳态 表示。

第三章 正弦交流电1.正弦交流电源的三要素是指 振幅 、 频率 和 出相位 。

2.已知某交流正弦电流的瞬时表达式为 ()3143i t t π⎛⎫=+ ⎪⎝⎭，则该正弦交流电流的最大值为 5 A ，频率为 50Hz ，初相位为。

电子技术基础试题（八）一．填空题：（每题3分，共30分）1、PN结具有__________性能。

2、一般情况下，晶体三极管的电流放大系数随温度的增加而_______。

3、射极输出器放在中间级是兼用它的____________大和____________小的特点，起阻抗变换作用。

4、只有当负载电阻R L和信号源的内阻r s______时，负载获得的功率最大，这种现象称为______________。

5、运算放大器的输出是一种具有__________________的多级直流放大器。

6、功率放大器按工作点在交流负载线上的位置分类有：______类功放，______类功放和_______类功放电路。

7、甲乙推挽功放电路与乙类功放电路比较，前者加了偏置电路向功放管提供少量__________，以减少__________失真。

8、带有放大环节的串联型晶体管稳压电路一般由__________ 、和___________四个部分组成。

9．逻辑代数的三种基本运算是_________ 、___________和___________。

10．主从触发器是一种能防止__________现象的实用触发器。

二．选择题（每题3分，共30分）1．晶体管二极管的正极的电位是－10V，负极电位是－5V，则该晶体二极管处于：( )。

A.零偏B.反偏C.正偏2．若晶体三极管的集电结反偏、发射结正偏则当基极电流减小时，使该三极管：（）。

A.集电极电流减小B.集电极与发射极电压V CE上升C.集电极电流增大3．某三级放大器中，每级电压放大倍数为Av，则总的电压放大倍数：（）。

A.3A VB.A3VC.A V3/3D.A V4．正弦波振荡器中正反馈网络的作用是：（）。

A.保证电路满足振幅平衡条件B.提高放大器的放大倍数，使输出信号足够大C.使某一频率的信号在放大器工作时满足相位平衡条件而产生自激振荡5．甲类单管功率放大电路中结构简单，但最大的缺点是：（）。

第7章直流稳压电源7.1 本章主要知识点7.1.1 整流电路整流电路的作用是将交流电（正弦或非正弦）变换为单方向脉动的直流电，完成这一任务主要是靠二极管的单向导电作用，因此二极管是构成整流电路的核心元件。

常用整流电路如表7.1所示，应重点掌握单相桥式整流电路。

整流电路研究的主要问题是输出电压的波形以及输出电压的平均值U o（即输出电压的直流分量大小），均列于表7.1中。

表中还列出了各种整流电路的二极管中流过的电流平均值I D和二极管承受的最高反向电压U DRM，它们是选择二极管的主要技术参数。

变压器副边电流的有效值I2是选择整流变压器的主要指标之一。

分析整流电路工作原理的依据是看哪个二极管承受正向电压，三相桥式整流电路是看哪个二极管阳极电位最高或阴极电位最低，决定其是否导通。

分析时二极管的正向压降及反向电流均可忽略不计，即可将二极管视作理想的单向导电元件。

表7.1 各种整流电路性能比较表7.1.2 滤波电路滤波电路的作用是减小整流输出电压的脉动程度，滤波通常是利用电容或电感的能量存储功能来实现的。

最简单的滤波电路是电容滤波电路，滤波电容C 与负载电阻R L 并联，其特点是： （1）输出电压的脉动大为减小，并且电压较高。

半波整流：2o U U =全波整流：2o 2.1U U =（2）输出电压在负载变化时波动较大，只适用于负载较轻且变化不大的场合，一般要求时间常数满足：C R L =τ≥2)5~3(T（3）二极管导通时间缩短，电流峰值大，容易损坏二极管。

（4）单相半波整流时二极管承受的最高反向电压增大一倍，为：2DRM 22U U =除了电容滤波电路以外，还有电感滤波电路以及由电容和电感或电阻组成的LC 、CLC π型、CRC π型等复合滤波电路。

电感滤波电路的输出电压较低，一般2o 9.0U U =，峰值电流很小，输出特性较平坦，负载改变时，对输出电压的影响也较小，适用于负载电压较低、电流较大以及负载变化较大的场合，缺点是制作复杂、体积大、笨重，且存在电磁干扰。

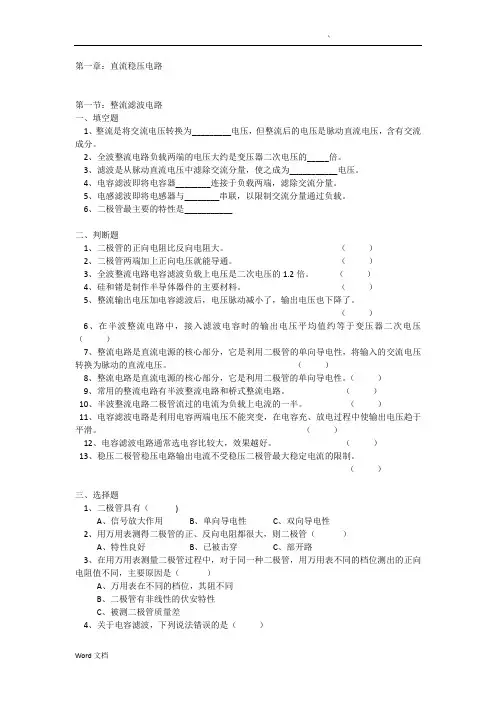

第一章：直流稳压电路第一节：整流滤波电路一、填空题1、整流是将交流电压转换为_________电压，但整流后的电压是脉动直流电压，含有交流成分。

2、全波整流电路负载两端的电压大约是变压器二次电压的_____倍。

3、滤波是从脉动直流电压中滤除交流分量，使之成为___________电压。

4、电容滤波即将电容器________连接于负载两端，滤除交流分量。

5、电感滤波即将电感器与________串联，以限制交流分量通过负载。

6、二极管最主要的特性是___________二、判断题1、二极管的正向电阻比反向电阻大。

（）2、二极管两端加上正向电压就能导通。

（）3、全波整流电路电容滤波负载上电压是二次电压的1.2倍。

（）4、硅和锗是制作半导体器件的主要材料。

（）5、整流输出电压加电容滤波后，电压脉动减小了，输出电压也下降了。

（）6、在半波整流电路中，接入滤波电容时的输出电压平均值约等于变压器二次电压（）7、整流电路是直流电源的核心部分，它是利用二极管的单向导电性，将输入的交流电压转换为脉动的直流电压。

（）8、整流电路是直流电源的核心部分，它是利用二极管的单向导电性。

（）9、常用的整流电路有半波整流电路和桥式整流电路。

（）10、半波整流电路二极管流过的电流为负载上电流的一半。

（）11、电容滤波电路是利用电容两端电压不能突变，在电容充、放电过程中使输出电压趋于平滑。

（）12、电容滤波电路通常选电容比较大，效果越好。

（）13、稳压二极管稳压电路输出电流不受稳压二极管最大稳定电流的限制。

（）三、选择题1、二极管具有（)A、信号放大作用B、单向导电性C、双向导电性2、用万用表测得二极管的正、反向电阻都很大，则二极管（）A、特性良好B、已被击穿C、部开路3、在用万用表测量二极管过程中，对于同一种二极管，用万用表不同的档位测出的正向电阻值不同，主要原因是（）A、万用表在不同的档位，其阻不同B、二极管有非线性的伏安特性C、被测二极管质量差4、关于电容滤波，下列说法错误的是（）A、输出电压高B、在大电流是滤波效果好C、带负载能力差D、电源接通瞬间整流管要承受较大的浪涌电流5、关于电感滤波，下列说法错误的是（）A、体积小B、对变动的负载滤波效果好C、带负载能力好D、整流管不会受到浪涌电流的损害四、计算题1、有一直流负载，电阻为1.5KΩ，要求工作电流为10mA，如果采用半波整流电路，试求电源变压器二次电压为多少？2、有一直流负载需直流电压6V，直流电流0.4A，如果采用单相桥式整流电路，试求电源变压器二次电压为多少？流过二极管的平均电流为多少？第二节：直流稳压电源一、选择题1、用一只直流电压表测量一只接在电路中的稳压二极管（2CW13）的电压，读数只有0.7V，这种情况表明该稳压二极管（）A、工作正常B、接反C、已经击穿2、硅稳压二极管稳压电路中，硅稳压二极管必须与限流电阻串接，此限流电阻的作用是（）A、提供偏流B、仅是限制电流C、限流和调压3、一个稳压二极管稳压值为8V，另一个稳压二极管稳压值为7.5V，若把两个二极管的正极并接，再将负极并接，组成一个稳压电路该稳压值为（）A、8VB、7.5VC、15.5V二、填空题1、直流稳压电源是一种交流电网电压发生变化时，或负载变动时，能保持___________电压基本稳定的直流电源。

第4章 稳压电源一、是非题 (注:请在每小题后[ ]内用"√"表示对,用"×"表示错)1.直流电源是一种将正弦信号转换为直流信号的波形变换电路。

（ ）2.直流电源是一种能量转换电路，它将交流能量转换为直流能量。

（ ）3.在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。

（ ） 因此，它们的整流管的平均电流比值为2:1。

（ ）4.若U 2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U 。

（ ）5.当输入电压U I 和负载电流I L 变化时，稳压电路的输出电压是绝对不变的。

（ ）6.一般情况下，开关型稳压电路比线性稳压电路效率高。

（ ）7.整流电路可将正弦电压变为脉动的直流电压。

（ ）8.电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。

（ ）9.在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。

（ ） 10对于理想的稳压电路，△U O /△U I ＝0，R o ＝0。

（ ）11线性直流电源中的调整管工作在放大状态，开关型直流电源中的调整管工作在开关状态。

（ ） 12因为串联型稳压电路中引入了深度负反馈，因此也可能产生自激振荡。

（ ） 13在稳压管稳压电路中，稳压管的最大稳定电流必须大于最大负载电流； （ ） 而且，其最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。

（ ）二、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论)1.在单相桥式整流滤波电路中，已知变压器副边电压有效值U 2为10V ，23T C R L （T 为电网电压的周期）。

测得输出电压平均值U O （A V ）可能的数值为 A.14V B.12V C.9V D.4.5V选择合适答案填入空内。

《电子技术基础》单元试卷第五章：直流稳压电源班级： 姓名：一、填空题（每空1分，共26分） 1、一个直流电源必备的4个环节是变压器、 __ 、 __ 和 __ 。

2、单相桥式整流电路二极管两端承受的最大反向电压U RM = U 2。

3、负载电阻R L 越 ，滤波电容C 越 ，电容滤波的效果越好。

4、稳压电路的作用就是在 和 变化时，保持输出电压基本不变。

5、在单相桥式整流电路中，如果负载电流是20A ，则流过每只二极管的电流是_______A 。

6、在单相半波整流电路中，如果电源变压器次级电压的有效值是200V ，则负载电压将是___________V 。

7、选用整流二极管时，主要考虑______________和______________两个参数。

8、常用滤波电路有______________、______________、______________等几种，滤波电路一般接在__________电路的后面。

9、滤波电路中，滤波电容和负载_______联，滤波电感和负载_________联。

10、电容滤波适用于_______________________场合，电感滤波适用于_________ ________________场合。

11、带放大环节的串联稳压电路包括_______________、_______________、________________和________________等几部分。

起______________、______________作用。

二、单项选择题（每题2分，共24分）1、串联型稳压电路中的调整管工作在 。

A 、截止区B 、放大区C 、饱和区D 、击穿区2、稳压管是特殊的二极管，它一般工作在 状态。

A 、正向导通 B 、反向截止 C 、反向击穿 D 、无法确定3、在桥式整流电路中，若其中一个二极管正负极接反了，则输出 。

A 、只有半周波形B 、为全波波形C 、无波形且变压器或整流管可能烧坏D 、有波形但波长不确定 4、直流稳压电源中滤波电路的目的是 。

第一章二极管及直流稳压电源一、填空题1．二极管P区接电位端，N区接电位端，称正向偏置，二极管导通；反之，称反向偏置，二极管截止，所以二极管具有性。

2．二极管按PN结面积大小的不同分为点接触型和面接触型，型二极管适用于高频、小电流的场合，型二极管适用于低频、大电流的场合。

3．普通二极管工作时通常要避免工作于，而稳压管通常工作于。

4．单相电路用来将交流电压变换为单相脉动的直流电压。

5．直流电源中，除电容滤波电路外，其它形式的滤波电路包括、等。

6．W7805的输出电压为，额定输出电流为；W79M24的输出电压为，额定输出电流为。

7．开关稳压电源的调整管工作在状态，脉冲宽度调制型开关稳压电源依靠调节调整管的的比例来实现稳压。

8．发光二极管能将电信号转换为信号，它工作时需加偏置电压；光电二极管能将信号转换为电信号，它工作时需加偏置电压9.判断大容量电容器的质量时，应将万用表拨到挡，倍率使用。

当万用表表笔分别与电容器两端接触时，看到指针有一定偏转，并很快回到接近于起始位置的地方，则说明该电容器；如果看到指针偏转到零后不再返回，则说明电容其内部。

二、判断题(填“是”或“否”)1．加在二极管两端的反向电压高于最高反向工作电压时，二极管会损坏。

（）2．稳压二极管在电路中只能作反向连接。

（）3．电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。

（）4．在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。

（）5．二极管的反向漏电流越小，其单向导电性能就越好。

（）三、选择题1．下列符号中表示发光二极管的为（）。

A． B． C． D．2．从二极管伏安特性曲线可以看出，二极管两端压降大于（）时处于正向导通状态A．0 B．死区电压 C．反向击穿电压 D．正向压降3．用万用表欧姆挡测量小功率二极管性能好坏时，应把欧姆挡旋到（）位置A．Ω B．Ω C．Ω D．Ω4．直流稳压电源中滤波电路的作用是（）。

《电子技术基础》期末试题（附答案）一、填空题（每空1分，共100分）1、将交流电变成直流电的过程叫整流。

2、整流器一般由整流变压器、整流电路、滤波电路。

3、常用的单相整流有单相半波整流、单相桥式整流等几种。

4、整流电路按被整流的交流电相数，可分为单相整流与三相整流两种，按整流后输出的电压电流的波形，又可分为半波整流与全波整流两种。

5、在变压器二次侧电压相同的情况下，全波整流的输出电压比半波整流高1倍，而且脉动小。

6、在三相整流电路中，在某时刻，只有正极电位最高和负极电位最低的二极管才能导通。

7、三相桥式整流电路适宜工作在高电压、脉动小场合。

8、所谓滤波，就是保留脉动脉动中的直流成分，尽可能滤除其中的交流成分，把脉动直流变成平滑直流的过程。

9、常用的滤波电路有电容滤波、电感滤波、复式滤波等几种，滤波电路一般接在整流电路的后面。

10、滤波电路中，滤波电容和负载并联，滤波电感和负载串联。

11、电容滤波是利用电路中电容充电速度快，放电速度慢的特点，使脉动直流电压变的平滑，从而实现滤波的。

12、负载电阻的阻值越大，电容C的容量越大，电容滤波的效果越好。

13、电容滤波适用于小负载，电感滤波适用于大负载场合。

14、选用整流二极管时，主要考虑最高反向电压、最大电流。

15、整流二极管的冷却方式有自冷、风冷和水冷三种。

16、所谓稳压电路，就是当电网电压波动或负载发生变化，能使输出电压稳定的电路。

17、硅稳压管在电路中，它的正极必须接电源的负极，它的负极接电源的正极。

18、电压调整件和负载串联的稳压电路叫串联型稳压电路。

19、串联型稳压电路包括基准电压、取样电压、比较放大电路和调整器件等几部分。

20、常用的稳压电路有三种类型：即串联稳压电路、并联稳压电路、和开关型稳压电路21、硅晶体闸流管简称，俗称。

22、晶闸管有三个电极：、和。

23、晶闸管有个ＰＮ结，单结管有ＰＮ结。

24、电阻性负载单相半波角可控整流电路的最大控制角为，最大导通角为，最大移相范围是。

电子技术基础第五版习题册参考答案电子技术基础是一门涉及广泛且实用性强的学科，其第五版习题册对于学习者巩固知识、提升能力具有重要意义。

以下是为您提供的参考答案，希望能对您的学习有所帮助。

一、直流电路部分1、电路的基本概念和定律习题 1：计算通过电阻 R ＝5Ω 的电流，已知电阻两端的电压为10V。

解：根据欧姆定律 I ＝ U/R，可得 I ＝ 10V ／5Ω ＝ 2A。

习题 2：已知电源电动势 E ＝ 12V，内阻 r ＝1Ω，外接电阻 R ＝5Ω，求电路中的电流和电源的端电压。

解：电路中的总电阻 R总＝ R ＋ r ＝5Ω ＋1Ω ＝6Ω，电流 I ＝ E ／ R总＝ 12V ／6Ω ＝ 2A。

电源的端电压 U ＝ IR ＝2A × 5Ω ＝ 10V。

2、电阻的串联、并联和混联习题 3：三个电阻 R1 ＝2Ω，R2 ＝3Ω，R3 ＝6Ω 串联，求总电阻。

解：总电阻 R ＝ R1 ＋ R2 ＋ R3 ＝2Ω ＋3Ω ＋6Ω ＝11Ω。

习题 4：两个电阻 R1 ＝4Ω，R2 ＝12Ω 并联，求总电阻。

解：总电阻 1/R ＝ 1/R1 ＋ 1/R2 ，即 1/R ＝1/4Ω ＋1/12Ω ，解得 R ＝3Ω 。

3、基尔霍夫定律习题 5：在如图所示的电路中，已知 I1 ＝ 2A，I2 ＝－1A，I3 ＝3A，求 I4 。

解：根据基尔霍夫电流定律，在节点处电流的代数和为零，所以 I1 ＋ I2 ＋ I3 ＋ I4 ＝ 0 ，即 2A 1A ＋ 3A ＋ I4 ＝ 0 ，解得 I4 ＝－4A 。

习题 6：在如图所示的电路中，已知 U1 ＝ 10V，U2 ＝－5V，U3＝ 3V，求 U4 。

解：根据基尔霍夫电压定律，在回路中电压的代数和为零，所以U1 U2 U3 ＋ U4 ＝ 0 ，即 10V （－5V) 3V ＋ U4 ＝ 0 ，解得 U4 ＝－12V 。

二、交流电路部分1、正弦交流电的基本概念习题 7：已知正弦交流电压 u ＝ 10sin(314t ＋ 30°） V，求其最大值、有效值、角频率、频率和初相位。

电子技术基础复习题模拟电路部分一、半导体器件1、PN 结的最主要特性是 ，即加一定的正向电压时________，加一定的反向电压时_________。

2、硅二极管的导通电压约为 V ，锗二极管的导通电压约为 V 。

3、晶体三极管工作在 区时,关系式I C =βI B 才成立,工作在截止区时,I C =______。

工作在__________区时V CE ≈0。

4、稳压二极管正常工作时应工作在__________状态,发光二极管正常工作时应工作在__________状态。

5、电路如图所示，由电路参数可知，晶体管处于（ ）A.放大状态B.饱和状态C.截止状态D.无法确定6、根据下图硅三极管三个极的电位，判定它们的状态。

二、基本放大电路1、在三种组态基本放大电路中，_______组态同时有电压和电流放大作用，______组态输入电阻最大，______组态没有电压放大作用，只有电流放大作用。

2、共发射级放大器对信号有_______和_______作用。

3、射极输出器是共_________接法的放大器，它的反馈类型是__________________。

4、多级放大器常见的耦合方式有 耦合、变压器耦合、 耦合。

三种耦合方式中只有_________耦合可以放大直流信号。

5、负反馈使放大器的放大倍数 ，但放大器的稳定性 非线性失真_______，通频带_______。

6、直流放大器采用直接耦合方式，除静态工作点要相互影响外，还存在 问题。

7、射极输出器的特点是：输入电阻___________ ，输出电阻___________，电压放大倍数___________，且有一定的电流放大能力和功率放大能力。

8、为了提高放大器的输入电阻，并使输出电压稳定，应引入反馈类型是__________9、分压式偏置的共射放大电路中，若把旁路电容ＣＥ开路，则放大电路的电压放大倍数将（ ），输入电阻（ ）A.增大B.减小C.基本不变D.不能确定ABC10.单级共发射极低频小信号放大器如图所示，已知V G=12V，R B=300KΩ，R C=2KΩ，β=80，r be=1KΩ求：（1）画出该放大器的交、直流通路（2）静态工作点（3）输入电阻r i，输出电阻r o（4）空载时放大器的电压放大倍数A V（5）带上负载R L=2K 时的电压放大倍数A V11．如图为一低频电压放大电路，三极管的β=50，R b1=20kΩ，R b2=10k，Rc=2kΩ，Re=1kΩ，V G=12V求：（1）画出直流通路和交流通路（2）求静态工作点（3）空载时的电压放大倍数A V（4）若R L=2KΩ，则放大器的放大倍数A V又为多少？G +VOG三、集成运算放大器 1、集成运放实质上是一种内部采用 耦合的具有高放大倍数的多级放大器。

《电子技术基础》复习题直流稳压电源一、单项选择题：1•在单相半波 整流电路中， 所用整流二极管的数量是（）。

（a ） 四只 （b ） 二只 （c ） 一 只2•在整流电路中，二极管之所以能整流，是因为它具有（）。

⑻ 电流放大特性（b ）单向导电的特性 （c ） 反向击穿的性能3•在整流电路中，设整流电流平均值为I 。

,则流过每只二极管的电流平 均值1D 10 的电路是（ ）。

⑻ 单相桥式整流电路 （b ）单相半波整流电路（c ） 单相全波整流电路4•整流电路如图所示, 设变压器副边电压有效值为U 2， 输出电 值为I 。

最高反向电压为..2U 2,通过二极管的电流5•整流电路如图所示， 变压器副边电压有效值为U 2, 的最高反向电压是（）。

⑻ U 2（b ） x 2U 2 （c ） 2、2U 2极管D 所承受作的整流电路是下 iR L丕D为I O 且能正常工 D +图中（+(b)6•整流电路中，整流电压U O 的平均值为0.45U 2（ U 2为变压器副边电压U 2 有效值），符合该值的整流电路是下图中（&设整流变压器副边电压U 2■ 2U 2sin t ，欲使负载上得到图示整流电压的波形，则需要采用的整流电路是（）°⑻ 单相桥式整流电路 （b ）单相全波整流电路（c ） 单相半波整流电路9•在单相桥式整流电路中，所用整流二极管的数量是（）°7•整流电路如图所示, 的平均值U O 是（变压器副边电压有效值U 2为10 V ,则输出电压）° (a) 9 V(b) 4.5 V (c)14.1 VD（a）一只（b）四只（c）二只10•整流电路如图所示，设变压器副边电压有效值为U2，输出电流平均值为I O。

二极管承受最高反向电压为2U2，通过二极管的电流平均值为-I 0且能正常工作的整流电路是下图中( )。

213•整流电路如图所示，已知输出电压平均值U O 是18 V,则变压器副边电压 有效值U 2是( )。

第4章 稳压电源一、是非题 (注:请在每小题后[ ]内用"√"表示对,用"×"表示错)1.直流电源是一种将正弦信号转换为直流信号的波形变换电路。

（ ）2.直流电源是一种能量转换电路，它将交流能量转换为直流能量。

（ ）3.在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。

（ ） 因此，它们的整流管的平均电流比值为2:1。

（ ）4.若U 2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U 。

（ ）5.当输入电压U I 和负载电流I L 变化时，稳压电路的输出电压是绝对不变的。

（ ）6.一般情况下，开关型稳压电路比线性稳压电路效率高。

（ ）7.整流电路可将正弦电压变为脉动的直流电压。

（ ）8.电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。

（ ）9.在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。

（ ） 10对于理想的稳压电路，△U O /△U I ＝0，R o ＝0。

（ ） 11线性直流电源中的调整管工作在放大状态，开关型直流电源中的调整管工作在开关状态。

（ ） 12因为串联型稳压电路中引入了深度负反馈，因此也可能产生自激振荡。

（ ） 13在稳压管稳压电路中，稳压管的最大稳定电流必须大于最大负载电流； （ ） 而且，其最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。

（ ） 二、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论) 1.在单相桥式整流滤波电路中，已知变压器副边电压有效值U 2为10V ，23TC R L（T 为电网电压的周期）。

测得输出电压平均值U O （A V ）可能的数值为 A.14V B.12V C.9V D.4.5V 选择合适答案填入空内。
