目前，万用表有数字万用表和指针（机械）万用表两种。
一、指针表和数字表区别简述：
1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。
2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V（15V），其黑表笔相对红表笔来说是正端。
数字表则一般用一块9V（6V）的电池。
在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。
3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。
某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响。
数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。
但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。
4、指针万用表在测量用极性的量或元件，必须注意两表笔的极性。
二、数字万用表的使用：
1.交流电压和直流电压的测量
1.1 将黑表笔插入“COM”插孔，红表笔插入“VΩ”插孔。
1.2 将旋转开关转到电压档适合量程，将表笔接在被测设备（负载、信号、电源、回路等）上。
如果是测直流电流，红表笔所接端的极性也将同时显示。
注意：1、输入信号不得超量程，更不能超极限，以防电击和损坏仪表。
如果显示“1”，表明已超量程，应马上拿开表笔。
（特
别说明下：万用表不得测量峰值超过1000V的电压，以避免
人员触电和损坏表计。
）
2、使用前应检查表笔绝缘完好，无破损及断线。
3、严禁量程开关或转换开关在测量时改变档位。
4、测量时注意防止触电危险。
特别被测电压高于36V的场合。
2.交流电流和直流电流的测量
2.1 切断被测电路的电源，将被测电路上的全部高压电容放电。
2.2 将黑表笔插入“COM”插孔，将红表笔插入“mA”或“20A”插孔。
2.3 将旋转开关转到电流档合适量程，测试笔可靠串入被测电路（或支路）中，接通电源，仪表显示电流读数。
如果是测直流电流，红表笔所接端的极性也将同时显示。
2.4 切断被测电路的电源，拆除表笔，恢复电路接线。
注意：1、输入信号不得超量程，更不能超极限，以防电击和损坏仪表。
如果显示“1”，表明已超量程，应马上拿开表笔。
2、测量2A至20A电流时，测量（通电）时间应尽量地短（最
好小于6S），以免损坏表计。
3、严禁量程开关或转换开关在测量时改变档位。
4、在测量过程中注意防止触电危险。
3.电阻的测量
3.1 确认待测电阻或电路地电位（对地无电压）。
3.2 将黑表笔插入“COM”插孔，红表笔插入“VΩ”插孔。
3.3 将旋转开关转到Ω档适合量程，将表笔跨接到待测电阻（或电路）上，直接在显示器上显示被测电阻值。
注意：1、测量电阻值前，必须切断被测电路的电源，并将所有高压电容器放电。
2、在测量时，如果显示“1”，表明实际电阻值已超改档量程，
需要调高档位。
3、测量低阻时，为了测量精度，可先将两表笔短接得出短接
时的阻值，在测量待测电阻后减去短接电阻。
4、当被测阻值较大或线路很长时，表计需经数秒后方能稳定
读数。
（这是正常的）
4.蜂鸣通断测试
4.1 确认待测电路地电位（对地无电压）。
4.2 将黑表笔插入“COM”插孔，红表笔插入“VΩ”插孔。
4.3 将旋转开关转到蜂鸣档适合量程，将表笔跨接到待测电路上。
若被测两点间的电阻值小于约100Ω（不同表计略有不同）时，蜂鸣器即刻发出鸣叫声，显示器同时显示阻值。
注意：为防止电击危险，避免损坏表计和误判，测量前，必须切断被测电路的电源，并将所有高压电容器放电。
5.电容测量
5.1 待测电容已放电或电容及其电路已断开电源并电容已放电。
5.2 将黑表笔插入“COM”插孔，红表笔插入“”插孔
5.3 将旋转开关转到电容档合适量程，将两表笔接到电容器两端（红表笔为正）。
显示电容值。
注意：1、不要把一个外部电压或已充电的电容接到表笔上，必须将电容放电后方能测量。
2、测量大电容时，稳定读数需要一定的时间。
但当大电容严
重漏电或已击穿是，一般测量值会不稳定。
3、为改善低电容（如小于20纳法）测量的精度，应减去仪表
和导线的分布电容。
6.频率测量
6.1 将黑表笔插入“COM”插孔，红表笔插入“VΩ”插孔。
6.2 将旋转开关转到Hz档，将两表笔联到频率源上即刻。
注意：1、使用前应检查表笔绝缘完好，无破损及断线。
2、参照表计使用说明，测量量程内的频率源。
3、测量时注意防止触电危险。
只能测量低压频率源的频率。
4、严禁量程开关或转换开关在测量时改变档位。
7.温度测量
（参照表计使用说明书）
8.二极管测量
7.1 将黑表笔插入“COM”插孔，红表笔插入“VΩ”插孔.
7.2 将旋转开关转到“”档，将测试笔跨接在二极管的两端。
7.3 当正向联接时，显示二极管正向压降；当反向联接时，显示“1”。
注意：测量前，切断电路电源，以免损坏表计。
9.三极管hFE参数测量
9.1 将旋转开关转到hFE档。
9.2 先认定三极管是PNP型还是NPN型，然后将e、b、c三脚分别插入面板对应的测试插孔内。
9.3 仪表显示三极管的hFE（共发射极低频小信号输出交流短路电流放大系数）值。
10.数据保持（锁定）HOLD：锁定表计当前测量值。
11.万用表使用完毕，应将转换开关置于“OFF”档或交流电压的最大挡。
如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。

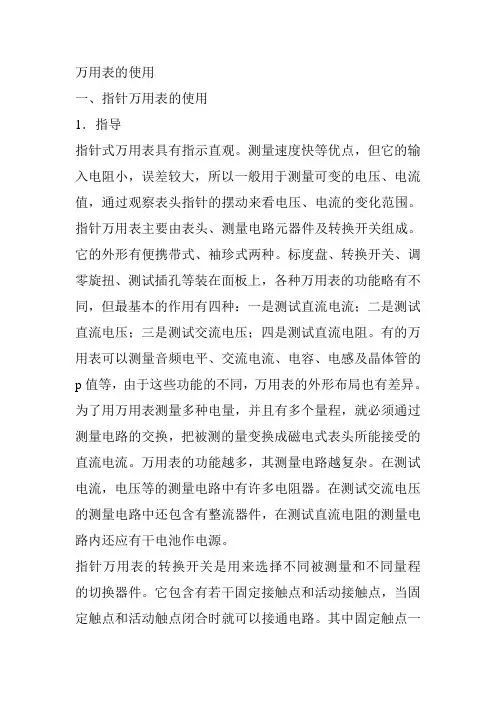

三、指针式万用表的使用（与数字万用不同之处）和注意事项：
1.在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在“0”的位置上。
2.在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全
3.在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。
否则，会使万用表毁坏。
如需换挡，应先断开表笔，换挡后再去测量。
4.在测量直流电压、电流和晶体管、电解电容等有极性的元件时，必须注意两表笔所接的极性。
否则将损坏表计。
5.用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。
这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的阻值越小。
6.万用表在使用时，必须水平放置，以免造成误差。
同时，还要注意到避免外界磁场对万用表的影响。
万用表使用完毕，应将转换开关置于“OFF”档或交流电压的最大挡。
如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。
四、在测量过程中，应至少两人在场，应高度重视安全问题，严格遵守有关安全规章制度，切不可麻痹大意！。
