晶体薄膜

薄膜晶体管的工作条件
薄膜晶体管（TFT）是一种用于控制液晶显示器中每个像素的电
子元件。

它的工作条件包括以下几个方面：
1. 电压条件，薄膜晶体管需要在一定的电压范围内工作。

通常，TFT需要在特定的门极电压和源极电压下才能正常工作。

这些电压
通常由显示器控制电路提供。

2. 温度条件，TFT的工作温度范围也是非常重要的。

过高或过
低的温度都可能影响其性能和稳定性。

因此，TFT通常需要在一定
的温度范围内工作，以确保其正常运行。

3. 光照条件，对于某些特定的应用，TFT的工作条件可能还会
受到光照强度和光照条件的影响。

例如，在户外使用的显示器，TFT
需要能够在强光下正常工作。

4. 电流条件，TFT需要在一定的电流条件下工作，以确保其稳
定的工作状态和响应速度。

这通常涉及到TFT的驱动电路设计和优化。

总的来说，薄膜晶体管的工作条件涉及电压、温度、光照和电流等多个方面，这些条件需要在设计和应用中得到合理的考虑和控制，以确保TFT能够正常、稳定地工作。

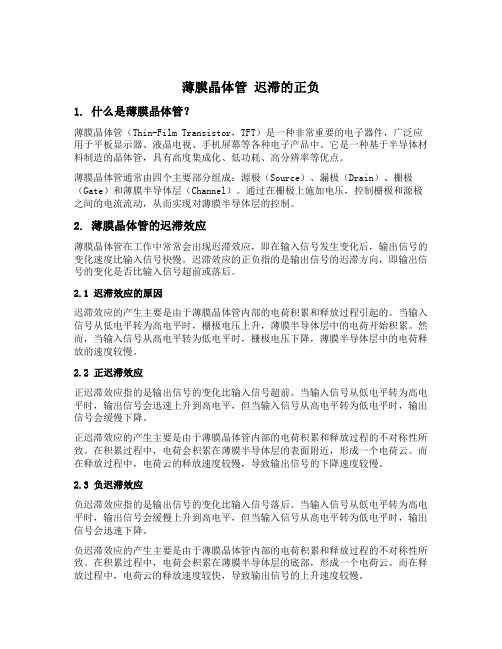

薄膜晶体管迟滞的正负1. 什么是薄膜晶体管？薄膜晶体管（Thin-Film Transistor，TFT）是一种非常重要的电子器件，广泛应用于平板显示器、液晶电视、手机屏幕等各种电子产品中。

它是一种基于半导体材料制造的晶体管，具有高度集成化、低功耗、高分辨率等优点。

薄膜晶体管通常由四个主要部分组成：源极（Source）、漏极（Drain）、栅极（Gate）和薄膜半导体层（Channel）。

通过在栅极上施加电压，控制栅极和源极之间的电流流动，从而实现对薄膜半导体层的控制。

2. 薄膜晶体管的迟滞效应薄膜晶体管在工作中常常会出现迟滞效应，即在输入信号发生变化后，输出信号的变化速度比输入信号快慢。

迟滞效应的正负指的是输出信号的迟滞方向，即输出信号的变化是否比输入信号超前或落后。

2.1 迟滞效应的原因迟滞效应的产生主要是由于薄膜晶体管内部的电荷积累和释放过程引起的。

当输入信号从低电平转为高电平时，栅极电压上升，薄膜半导体层中的电荷开始积累。

然而，当输入信号从高电平转为低电平时，栅极电压下降，薄膜半导体层中的电荷释放的速度较慢。

2.2 正迟滞效应正迟滞效应指的是输出信号的变化比输入信号超前。

当输入信号从低电平转为高电平时，输出信号会迅速上升到高电平，但当输入信号从高电平转为低电平时，输出信号会缓慢下降。

正迟滞效应的产生主要是由于薄膜晶体管内部的电荷积累和释放过程的不对称性所致。

在积累过程中，电荷会积累在薄膜半导体层的表面附近，形成一个电荷云。

而在释放过程中，电荷云的释放速度较慢，导致输出信号的下降速度较慢。

2.3 负迟滞效应负迟滞效应指的是输出信号的变化比输入信号落后。

当输入信号从低电平转为高电平时，输出信号会缓慢上升到高电平，但当输入信号从高电平转为低电平时，输出信号会迅速下降。

负迟滞效应的产生主要是由于薄膜晶体管内部的电荷积累和释放过程的不对称性所致。

在积累过程中，电荷会积累在薄膜半导体层的底部，形成一个电荷云。

薄膜晶体管(tft)作用工作原理材料工艺薄膜晶体管（Thin-Film Transistor，简称TFT）是一种用于电子显示器和面板的非晶硅制造技术。

它是一种重要的半导体器件，用于控制显示像素的亮度和颜色。

TFT晶体管的作用、工作原理和材料工艺会在下文中详细阐述。

一、薄膜晶体管的作用薄膜晶体管作为电子显示器的关键组件，主要用于控制每个像素的亮度和颜色。

在液晶显示器（LCD）和有机发光二极管显示器（OLED）等显示技术中广泛应用。

TFT晶体管类似于一个电子开关，可以打开和关闭每个像素的电流，从而控制其亮度。

TFT晶体管还可以精确地控制每个像素的亮度，使得显示器能够产生清晰、细腻和真实的图像。

二、薄膜晶体管的工作原理TFT晶体管的工作原理可以简单地理解为：通过控制栅极电压来控制漏极和源极之间的电流流动，进而控制每个像素的亮度。

TFT晶体管由四个主要部分组成：栅极、源极、漏极和沟道。

当栅极电压为低电平时，沟道中的导电层不会被激活，从而阻断了源极到漏极之间的电流。

当栅极电压为高电平时，控制电压作用于沟道中的导电层，使它导电，从而允许电流流动。

三、薄膜晶体管的材料工艺1. TFT的制造材料主要的材料是非晶硅（a-Si）或多晶硅（poly-Si）薄膜。

非晶硅具有较高的电子迁移率，且制备过程相对简单，适用于较低分辨率的液晶显示器。

而多晶硅具有更高的电子迁移率，适用于高分辨率和高速刷新率的显示器。

2. TFT的制造过程（1）基板清洗：通过清洗去除基板表面的杂质、油脂和顶层材料等。

（2）锗沉积：在基板表面沉积一层锗，提供后续的结合层。

（3）透明导电氧化锌（TCO）沉积：沉积一层透明导电氧化锌薄膜，用于制作栅极。

（4）非晶硅或多晶硅沉积：在TCO层上沉积非晶硅或多晶硅薄膜，用于制作薄膜晶体管的主体部分。

（5）金属电极沉积：用金属沉积技术在非晶硅或多晶硅层上制作源极和漏极。

（6）栅极沉积：利用光刻和蒸发技术将栅极沉积在金属电极上。

薄膜晶体管的定义：Thin Film Transistor (薄膜场效应晶体管)，是指液晶显示器上的每一液晶象素点都是由集成在其后的薄膜晶体管来驱动。

从而可以做到高速度高亮度高对比度显示屏幕信息。

TFT属于有源矩阵液晶显示器。

补充：TFT（ThinFilmTransistor）是指薄膜晶体管，意即每个液晶像素点都是由集成在像素点后面的薄膜晶体管来驱动，从而可以做到高速度、高亮度、高对比度显示屏幕信息，是目前最好的LCD彩色显示设备之一，其效果接近CRT显示器，是现在笔记本电脑和台式机上的主流显示设备。

TFT的每个像素点都是由集成在自身上的TFT来控制，是有源像素点。

因此，不但速度可以极大提高，而且对比度和亮度也大大提高了，同时分辨率也达到了很高水平。

TFT ( Thin film Transistor，薄膜晶体管）屏幕，它也是目前中高端彩屏手机中普遍采用的屏幕，分65536 色及26 万色，1600万色三种，其显示效果非常出色。

平板显示器种类：经过二十多年的研究、竞争、发展，平板显示器已进入角色，成为新世纪显示器的主流产品，目前竞争最激烈的平板显示器有四个品种：1、场致发射平板显示器（FED）；2、等离子体平板显示器（PDP）；3、有机薄膜电致发光器（OEL）；4、薄膜晶体管液晶平板显示器（TFT-LCD）。

场发射平板显示器原理类似于CRT，CRT只有一支到三支电子枪，最多六支，而场发射显示器是采用电子枪阵列（电子发射微尖阵列，如金刚石膜尖锥），分辨率为VGA（640×480×3）的显示器需要92.16万个性能均匀一致的电子发射微尖，材料工艺都需要突破。

目前美国和法国有小批量的小尺寸的显示屏生产，用于国防军工，离工业化、商业化还很远。

等离子体发光显示是通过微小的真空放电腔内的等离子放电激发腔内的发光材料形成的，发光效应低和功耗大是它的缺点（仅1.2lm/W，而灯用发光效率达80lm/ W以上，6瓦/每平方英寸显示面积），但在102～152cm对角线的大屏幕显示领域有很强的竞争优势。

有机薄膜晶体管工作原理# 有机薄膜晶体管工作原理## 1. 引言嘿，你有没有想过，现在那些超酷炫的电子设备，像柔性显示屏、电子标签啥的，它们背后的小秘密是什么呢？这里面啊，有机薄膜晶体管可是个大功臣。

今天呢，咱们就来一起深挖有机薄膜晶体管工作原理的那些事儿，从最基础的概念到实际的应用，让你彻底搞明白。

在这过程中，咱们会先了解它的基本概念和理论背景，再详细剖析它的运行机制，还会看看它在日常生活和高端技术中的应用，也会聊聊大家对它可能存在的误解，最后再给大家补充点相关的有趣知识。

## 2. 核心原理2.1基本概念与理论背景说白了，有机薄膜晶体管（OTFT）就是一种晶体管。

那晶体管又是啥呢？就好比是一个小开关，能控制电流的通断。

有机薄膜晶体管的特别之处在于它用的是有机材料来制作半导体层，这个半导体层就像一个交通指挥员，对电流的流动起着关键的调控作用。

这个概念最早是从传统的晶体管发展来的。

传统晶体管用的是无机材料，像硅啊什么的。

随着科技发展，科学家们就开始琢磨，能不能用有机材料来做晶体管呢？因为有机材料有很多优点，比如说柔韧性好、成本低、容易加工成薄膜等。

从提出这个想法到现在，经过了很多科学家的不断研究和改进，有机薄膜晶体管的性能也越来越好了。

2.2运行机制与过程分析咱们来详细说说有机薄膜晶体管是怎么工作的。

想象一下，有机薄膜晶体管就像一个小工厂，有三个主要的部分：源极、漏极和栅极。

源极就像是货物的发货地，漏极就像是收货地，而栅极呢，就像是控制货物运输通道开关的管理员。

当没有电压施加在栅极的时候，从源极到漏极的电流通道是关闭的，就好像货物运输的道路被堵住了。

当在栅极施加一个电压的时候，就像管理员收到了开启道路的指令，这个时候，在源极和漏极之间就会形成一个导电通道，电流就可以从源极流向漏极了。

这个导电通道的形成呢，是因为在栅极电压的作用下，有机半导体层里的电荷分布发生了变化，就像是把原本杂乱无章的人群（电荷）整理出了一条通道一样。

薄膜晶体管Thin Film Transistor (薄膜场效应晶体管)，是指液晶显示器上的每一液晶象素点都是由集成在其后的薄膜晶体管来驱动。

从而可以做到高速度高亮度高对比度显示屏幕信息。

TFT属于有源矩阵液晶显示器。

补充：TFT（ThinFilmTransistor）是指薄膜晶体管，意即每个液晶像素点都是由集成在像素点后面的薄膜晶体管来驱动，从而可以做到高速度、高亮度、高对比度显示屏幕信息，是目前最好的LCD彩色显示设备之一，其效果接近CRT显示器，是现在笔记本电脑和台式机上的主流显示设备。

TFT 的每个像素点都是由集成在自身上的TFT来控制，是有源像素点。

因此，不但速度可以极大提高，而且对比度和亮度也大大提高了，同时分辨率也达到了很高水平。

TFT ( Thin film Transistor，薄膜晶体管）屏幕，它也是目前中高端彩屏手机中普遍采用的屏幕，分65536 色及26 万色，1600万色三种，其显示效果非常出色。

TFT技术解析TFT(Thin Film Transistor)LCD即薄膜场效应晶体管LCD，是有源矩阵类型液晶显示器(AM-LCD)中的一种。

和TN技术不同的是，TFT的显示采用“背透式”照射方式——假想的光源路径不是像TN液晶那样从上至下，而是从下向上。

这样的作法是在液晶的背部设置特殊光管，光源照射时通过下偏光板向上透出。

由于上下夹层的电极改成FET电极和共通电极，在FET电极导通时，液晶分子的表现也会发生改变，可以通过遮光和透光来达到显示的目的，响应时间大大提高到80ms左右。

因其具有比TN-LCD更高的对比度和更丰富的色彩，荧屏更新频率也更快，故TFT俗称“真彩”。

相对于DSTN而言，TFT-LCD的主要特点是为每个像素配置一个半导体开关器件。

由于每个像素都可以通过点脉冲直接控制。

因而每个节点都相对独立，并可以进行连续控制。

这样的设计方法不仅提高了显示屏的反应速度，同时也可以精确控制显示灰度，这就是TFT色彩较DSTN更为逼真的原因。

TFTCell制程原理引言TFTCell（薄膜晶体管电池）是一种非常重要的电子组件，广泛应用于液晶显示器（LCD）和有机发光二极管（OLED）等显示技术中。

本文将介绍TFTCell的制程原理，包括其结构、制造过程以及工作原理。

结构TFTCell的基本结构由三个主要元件组成：薄膜晶体管、电容和像素电极。

薄膜晶体管是TFTCell的核心部件，它负责控制电流流过电容和像素电极，从而达到控制像素点的亮度和颜色的目的。

电容存储电荷，而像素电极是通过对电容上的电荷进行驱动来控制每个像素点的亮度。

制造过程TFTCell的制造是一个复杂的过程，涉及到多个步骤。

下面将介绍TFTCell的制造过程的主要步骤。

1. 基板制备TFTCell的制造通常以玻璃作为基板，因为玻璃具有良好的透明性和平整度。

制造过程的第一步是在玻璃基板上涂覆一层透明导电薄膜，通常使用氧化锌（ZnO）或二氧化锡（SnO2）等材料的薄膜来实现。

2. 薄膜晶体管的形成在涂覆导电薄膜的基板上，通过光刻和蒸发等技术，制造薄膜晶体管。

薄膜晶体管通常由一层绝缘层、一层半导体层和一层金属电极组成。

绝缘层用于隔离半导体层和金属电极，确保电流只流过晶体管的通道部分。

3. 像素电极的制造在薄膜晶体管的制造完成后，需要制备像素电极。

像素电极通常是由透明导电材料制成的，例如氧化铟锡（ITO）等，可以通过光刻和蒸发等工艺在晶体管上制造出一个个微小的像素电极。

4. 电容的形成在像素电极的制造完成后，需要在像素电极和薄膜晶体管之间形成一个电容。

电容是由两个金属层之间的绝缘层组成，通过光刻和蒸发等工艺在晶体管上制造出。

工作原理TFTCell的工作原理是基于薄膜晶体管的开关特性。

当TFTCell中的薄膜晶体管通电时，电流流过绝缘层到达半导体层，通过控制垂直方向的电场的强度，可以调节半导体层的导电特性。

当半导体层导电时，电流可以流过像素电极和电容，从而改变像素点的亮度和颜色。

TFTCell的工作原理可以通过外部电源和信号控制电流的开闭，从而实现TFTCell的快速响应和高精度的亮度调节。

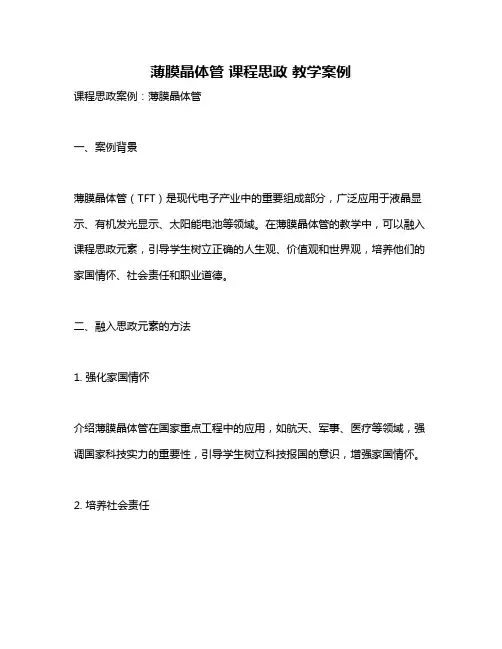

薄膜晶体管课程思政教学案例课程思政案例：薄膜晶体管一、案例背景薄膜晶体管（TFT）是现代电子产业中的重要组成部分，广泛应用于液晶显示、有机发光显示、太阳能电池等领域。

在薄膜晶体管的教学中，可以融入课程思政元素，引导学生树立正确的人生观、价值观和世界观，培养他们的家国情怀、社会责任和职业道德。

二、融入思政元素的方法1. 强化家国情怀介绍薄膜晶体管在国家重点工程中的应用，如航天、军事、医疗等领域，强调国家科技实力的重要性，引导学生树立科技报国的意识，增强家国情怀。

2. 培养社会责任通过讲解薄膜晶体管的生产过程，强调企业对环保、安全等方面的社会责任。

引导学生关注环境保护、资源节约等社会问题，培养他们的社会责任感。

3. 提升职业道德结合薄膜晶体管产业的发展历程，强调诚信、创新、团结等职业道德的重要性。

引导学生树立良好的职业操守，培养他们的团队协作精神和创新意识。

三、具体案例1. 家国情怀培养在介绍薄膜晶体管的应用时，可以引入我国自主研发的液晶显示面板产业的发展历程。

通过展示我国企业在技术引进、消化、吸收和再创新方面的努力，引导学生认识到国家科技实力的提升离不开每一个人的努力，激发他们的民族自豪感和科技报国的热情。

2. 社会责任培养在讲解薄膜晶体管的生产过程中，可以介绍企业在环保、安全等方面的投入和措施。

通过案例分析，引导学生认识到企业的社会责任对企业长远发展的重要性，培养他们关注环境保护、资源节约等社会问题的意识。

3. 职业道德培养在讲解薄膜晶体管产业的发展历程时，可以强调企业诚信经营、团队协作和创新意识的重要性。

通过分析成功企业和失败企业的案例，引导学生认识到良好的职业操守是个人和团队成功的基石，培养他们的团队协作精神和创新意识。

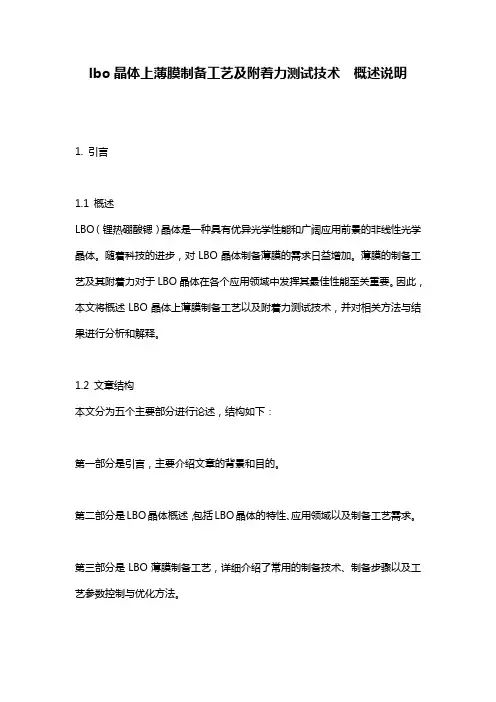

lbo晶体上薄膜制备工艺及附着力测试技术概述说明1. 引言1.1 概述LBO（锂热硼酸锶）晶体是一种具有优异光学性能和广阔应用前景的非线性光学晶体。

随着科技的进步，对LBO晶体制备薄膜的需求日益增加。

薄膜的制备工艺及其附着力对于LBO晶体在各个应用领域中发挥其最佳性能至关重要。

因此，本文将概述LBO晶体上薄膜制备工艺以及附着力测试技术，并对相关方法与结果进行分析和解释。

1.2 文章结构本文分为五个主要部分进行论述，结构如下：第一部分是引言，主要介绍文章的背景和目的。

第二部分是LBO晶体概述，包括LBO晶体的特性、应用领域以及制备工艺需求。

第三部分是LBO薄膜制备工艺，详细介绍了常用的制备技术、制备步骤以及工艺参数控制与优化方法。

第四部分是薄膜附着力测试技术，重点介绍了常用的测试方法、相关装置及原理，并对测试结果进行分析和解释。

最后一部分是结论与展望，总结了本研究的工作成果并提出对制备工艺的优化建议，同时展望了未来LBO晶体薄膜制备领域的发展方向。

1.3 目的本文的目的是全面介绍LBO晶体上薄膜制备工艺及附着力测试技术。

通过对各种制备方法和参数控制进行深入解析，并使用合适的测试方法评估薄膜附着力，旨在为LBO晶体相关领域的科研人员和技术工作者提供参考和指导。

希望本文能促进LBO晶体薄膜制备技术的进步与应用领域的拓展，推动该领域向更高水平发展。

2. LBO晶体概述:2.1 LBO晶体特性:LBO（Lithium Triborate）晶体是一种非线性光学晶体，具有优异的光学性能和热学稳定性。

它属于无机非金属材料，具有高透明度、宽光谱范围、大的光学非线性系数等特点。

LBO晶体的晶系为三方晶系，具有空间群R3c。

其材料的主要组成成分是Li₂O和B₂O₃。

2.2 应用领域:由于LBO晶体具有良好的非线性光学效应，广泛应用于激光技术中。

其主要应用领域包括但不限于：- 高功率激光器：LBO晶体可以用作倍频输出器, 通过将入射激光功率转换为倍频信号，可获得高纯度、高功率紫外激光输出。

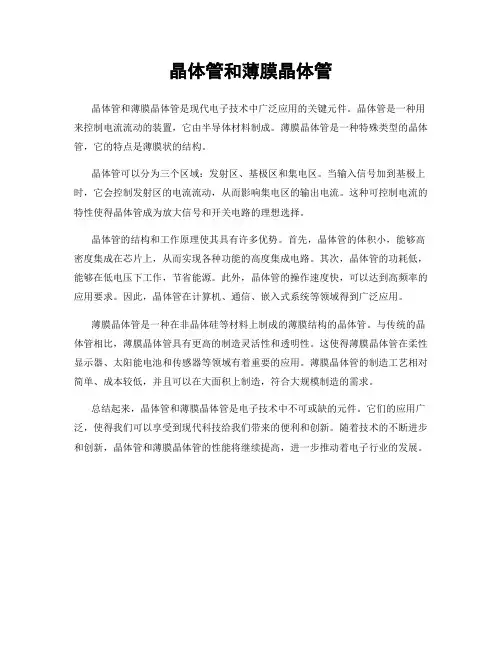

晶体管和薄膜晶体管
晶体管和薄膜晶体管是现代电子技术中广泛应用的关键元件。

晶体管是一种用来控制电流流动的装置，它由半导体材料制成。

薄膜晶体管是一种特殊类型的晶体管，它的特点是薄膜状的结构。

晶体管可以分为三个区域：发射区、基极区和集电区。

当输入信号加到基极上时，它会控制发射区的电流流动，从而影响集电区的输出电流。

这种可控制电流的特性使得晶体管成为放大信号和开关电路的理想选择。

晶体管的结构和工作原理使其具有许多优势。

首先，晶体管的体积小，能够高密度集成在芯片上，从而实现各种功能的高度集成电路。

其次，晶体管的功耗低，能够在低电压下工作，节省能源。

此外，晶体管的操作速度快，可以达到高频率的应用要求。

因此，晶体管在计算机、通信、嵌入式系统等领域得到广泛应用。

薄膜晶体管是一种在非晶体硅等材料上制成的薄膜结构的晶体管。

与传统的晶体管相比，薄膜晶体管具有更高的制造灵活性和透明性。

这使得薄膜晶体管在柔性显示器、太阳能电池和传感器等领域有着重要的应用。

薄膜晶体管的制造工艺相对简单、成本较低，并且可以在大面积上制造，符合大规模制造的需求。

总结起来，晶体管和薄膜晶体管是电子技术中不可或缺的元件。

它们的应用广泛，使得我们可以享受到现代科技给我们带来的便利和创新。

随着技术的不断进步和创新，晶体管和薄膜晶体管的性能将继续提高，进一步推动着电子行业的发展。

薄膜晶体管迟滞的正负
薄膜晶体管（Thin Film Transistor, TFT）是一种在薄膜上制造的晶体管，常用于平面显示器（例如液晶显示器，LCD）和其他电子设备中。

迟滞（Hysteresis）是指在输入信号变化时输出信号的滞后效应。

在薄膜晶体管中，迟滞通常包括正迟滞和负迟滞。

1.正迟滞：当输入信号增加时，输出信号的变化速度相对较慢，
导致输出信号在输入信号变化后仍然保持相对较高的水平。

这
种情况称为正迟滞。

2.负迟滞：相反，当输入信号减小时，输出信号的变化速度相对
较慢，导致输出信号在输入信号变化后仍然保持相对较低的水
平。

这种情况称为负迟滞。

薄膜晶体管中的迟滞效应可能由于晶体管的特性、材料和制造过程等因素引起。

迟滞可能会影响显示器的性能，因为它可能导致响应速度下降，图像稳定性降低，以及在刷新或切换显示图像时产生不希望的效果。

为了减小薄膜晶体管的迟滞效应，制造商采用一系列技术和材料改进，例如优化晶体管结构、选择合适的材料，以及改进制造工艺。

这有助于提高薄膜晶体管的性能，减小迟滞效应对显示质量的影响。

关于TFTThin film transistor(TFT):薄膜晶体管原理类似于MOS 晶体管，区别在于MOS 是凭借反型层导电，TFT 凭借多子的积累导电。

常见TFT 结构：底栅结构（BG ）、顶栅结构（TG ）和双栅结构（DG ）如下图所示 源极漏极有源层栅极衬底绝缘层栅极绝缘层源极漏极有源层衬底 衬底有源层漏极栅极源极绝缘层绝缘层栅极a ） BG 结构b ）TG 结构c ）DG 结构图一.常见的TFT 结构BG 特点：金属栅极和绝缘层可同时作为光学保护层，避免产生光生载流子，影响电学稳定性，通常在最上层加一层钝化层以减少外界干扰。

TG 特点：可以通过改善光刻工艺降低成本。

但要加保护层，防止背光源照射到有源层，产生光生载流子，影响电学性能。

DG 特点：可通过调节背栅电压来调整阈值电压，增加了器件的阈值稳定性。

弥补了BG 和TG 的缺点。

有报道称和C G 成反比关系，而双栅结构的C G =C BG +C TG ，所以DG 结构有较好的阈值稳定性。

表征TFT 性能的参数：1） 阈值电压：决定了器件的功耗，阈值越小越好。

2） 迁移率：表征器件的导电能力。

3） 开关电流比I On /I Off ：表征栅极对有源层的控制能力。

4） 亚阈值摆幅S:漏极电流减小一个数量级所需的栅压变化，表征TFT 的开关能力。

TFT 的发展：主要是沟道材料的变化：氢化非晶硅多晶硅金属氧化物（ZnO 和a-IGZO ）表1为以上材料的性能对比：由表1可以看出，1.非晶Si：迁移率较低，不透明，禁带宽度低，光照下不稳定。

2.多晶Si: 有较高的迁移率，但均匀性差，难大面积制备性质均匀的薄膜。

3.金属氧化物：有较高的迁移率，可见光透过率高，禁带宽度高，稳定性好。

金属氧化物ZnO和IGZO由于较高的迁移率和透光性，成为现阶段器件中主流的沟道材料。

IGZO和ZnO的性质：纯净的金属氧化物是不导电的，ZnO和IGZO的导电是在制备过程中会产生元素空位，ZnO 中既有Zn空位，又有O空位，呈弱n型半导体性质，这一性质决定了ZnO作为沟道层时在负压下阈值有较大的偏移，而IGZO主要以氧空位为主，呈强n型半导体性质，沟道层中几乎没有空穴，这使得IGZO在负压下有较好的阈值稳定性。

tft器件工作原理TFT器件工作原理一、引言TFT（薄膜晶体管）器件是一种关键的电子元件，广泛应用于液晶显示器（LCD）等电子产品中。

本文将介绍TFT器件的工作原理，包括构造、特性和工作过程等。

二、构造TFT器件由一层薄膜晶体管阵列组成，每个晶体管负责控制LCD的一个像素点。

晶体管通常采用多晶硅材料制成，而薄膜则是以硅氧化物为主的绝缘材料。

在晶体管结构中，包括源极、漏极、栅极和薄膜等关键部分。

三、特性TFT器件具有以下几个重要特性：1. 高饱和电流和迁移率：通过控制栅极电压，TFT器件可以实现高电流和快速响应。

2. 低漏电流：TFT器件的薄膜绝缘层可以有效阻止电流泄漏，提升器件的稳定性和可靠性。

3. 高开关速度：TFT器件的快速响应速度可以保证液晶显示器的刷新率和图像质量。

4. 低功耗：TFT器件的低漏电流和高迁移率可以大幅降低功耗，延长电池寿命。

四、工作过程TFT器件的工作过程可以分为三个阶段：写入、存储和读取。

1. 写入阶段：在写入阶段，通过向栅极施加适当的电压，激活晶体管。

当晶体管导通时，漏极和源极之间形成一条通路，电荷被注入到液晶层中。

写入阶段的过程是将电荷转换为液晶分子的方向，从而改变液晶的光学性质。

2. 存储阶段：在存储阶段，晶体管不再传输电荷。

液晶分子保持在特定的方向，使得像素点保持特定的亮度或颜色。

存储阶段的时间越长，显示器的画面稳定性越好。

3. 读取阶段：在读取阶段，通过向栅极施加适当的电压，判断晶体管的导通状态。

如果晶体管导通，则表示相应的像素点是亮的；如果晶体管不导通，则表示相应的像素点是暗的。

读取阶段的过程是将液晶的光学性质转换为电信号，传递给显示器。

五、总结TFT器件是液晶显示器中不可或缺的关键元件，它通过控制晶体管的导通状态来实现像素点的控制。

TFT器件具有高饱和电流和迁移率、低漏电流、高开关速度和低功耗等特性。

在工作过程中，TFT 器件通过写入、存储和读取三个阶段来完成像素点的控制和显示。

薄膜晶体管目录简介发展历史现状原理发展前景图书信息简介薄膜晶体管 (英文名称为Thin-film transistor，简称TFT)是场效应晶体管的种类之一，大略的整理方式是在基板上沉积各种不同的薄膜，如半导体主动层、介电层和金属电极层。

薄膜晶体管是液晶显示器的关键器件,对显示器件的工作性能具有十分重要的作用.发展历史及现状人类对TFT的研究工作已经有很长的历史. 早在1925年,Julius Edger Lilienfeld首次提出结型场效应晶体管(FET)的基本定律,开辟了对固态放大器的研究.1933年,Lilienfeld 又将绝缘栅结构引进场效应晶体管(后来被称为 MISFET).1962 年,Weimer用多晶CaS薄膜做成TFT;随后,又涌现了用CdSe,InSb,Ge等半导体材料做成的TFT器件.二十世纪六十年代,基于低费用,大阵列显示的实际需求,TFT的研究广为兴起.1973年,Brody等人136光子技术2006年9月首次研制出有源矩阵液晶显示(AMLCD),并用CdSe TFT作为开关单元.随着多晶硅掺杂工艺的发展,1979年后来许多实验室都进行了将 AMLCD LeComber,Spear和Ghaith 用a-Si:H做有源层,做成TFT 器件.以玻璃为衬底的研究.二十世纪八十年代,硅基TFT在AMLCD 中有着极重要的地位,所做成的产品占据了市场绝大部分份额.1986年Tsumura等人首次用聚噻吩为半导体材料制备了有机薄膜晶体管(OTFT),OTFT技术从此开始得到发展.九十年代,有机半导体材料作为活性层成为新的研究热点.由于在制造工艺和成本上的优势,OTFT被认为将来极可能应用在LCD,OLED的驱动中.近年来,OTFT的研究取得了突破性的进展.1996 年,飞利浦公司采用多层薄膜叠合法整理了一块15微克变成码发生器(PCG);即使当薄膜严重扭曲,仍能正常工作.1998 年,无定型金属氧化物锆酸钡作为并五苯有机薄膜晶体管的栅绝IBM 公司用一种新型的具有更高的介电常数缘层,使该器件的驱动电压降低了4V,迁移率达到0.38cm2V-1s-1.1999年,Bell实验室的Katz和他的研究小组制得了在室温下空气中能稳定存在的噻吩薄膜,并使器件的迁移率达到0.1cm2V-1s-1.Bell实验室用并五苯单晶制得这向有机集成了一种双极型有机薄膜晶体管, 该器件对电子和空穴的迁移率分别达到2.7cm2V-1s-1和1.7cm2V-1s-1,电路的实际应用迈出了重要的一步.最近几年,随着透明氧化物研究的深入,以ZnO,ZIO等半导体材料作为活性层整理薄膜晶体管,因性能改进显着也吸引了越来越多的兴趣.器件制备工艺很广泛,比如:MBE,CVD,PLD等,均有研究.ZnO-TFT 技术也取得了突破性进展.2003 年,Nomura等人使用单晶 InGaO3(ZnO)5获得了迁移率为80 cm2V-1s-1的TFT器件.美国杜邦公司采用真空蒸镀和掩膜挡板技术在聚酰亚铵柔性衬底上开发了ZnO-TFT,这是在聚酰亚铵柔性衬底上首次研制成功了高迁移率的ZnO-TFT,这预示着在氧化物TFT子迁移率为50cm2V-1s-1.2006 年,Cheng领域新竞争的开始.2005年,ChiangHQ等人利用ZIO作为活性层制得开关比10薄膜晶体管.HC等人利用CBD方法制得开关比为105,迁移率为0.248cm2V-1s-1的TFT,这也显示出实际应用的可能.[1]原理薄膜晶体管是一种绝缘栅场效应晶体管.它的工作状态可以利用 Weimer表征的单晶硅MOSFET工作原理来描述.以n沟MOSFE为例. 当栅极施以正电压时,栅压在栅绝缘层中产生电场,电力线由栅电极指向半导体表面,并在表面处产生感应电荷.随着栅电压增加,半导体表面将由耗尽层转变为电子积累层,形成反型层.当达到强反型时(即达到开启电压时),源,漏间加上电压就会有载流子通过沟道.当源漏电压很小时,导电沟道近似为一恒定电阻,漏电流随源漏电压增加而线性增大.当源漏电压很大时,它会对栅电压产生影响,使得栅绝缘层中电场由源端到漏端逐渐减弱,半导体表面反型层中电子由源端到漏端逐渐减小,沟道电阻随着源漏电压增大而增加.漏电流增加变得缓慢,对应线性区向饱和区过渡.当源漏电压增到一定程度,漏端反型层厚度减为零,电压在增加,器件进入饱和区.在实际LCD生产中,主要利用a-Si:H TFT的开态(大于开启电压)对像素电容快速充电,利用关态来保持像素电容的电压,从而实现快速响应和良好存储的统一.发展前景未来TFT技术将会以高密度,高分辨率,节能化,轻便化,集成化为发展主流,从本文论述的薄膜晶体管发展历史以及对典型 TFT 器件性能分析来看,虽然新型OTFT,ZnO-TFT的研究已经揭示出优良的特性,甚至有的已经开始使用化,但实现大规模的商业化以及进一步降低成本等方面,还需要很多努力.因此在很长一段时间内将会与硅基材料器件并存.我国大陆的显示技术处于刚开始阶段,对新型TFT器件的研发以及显示技术的应用带来了重大的机遇和挑战.相信在不久的将来,OTFT和ZnO-TFT等新型器件为基础的产品会推动下一代光电子学的突飞猛进.图书信息书名：薄膜晶体管出版社: 电子工业出版社; 第1版 (2008年3月1日)平装: 450页正文语种: 简体中文开本: 16商品尺寸: 23.4 x 18.2 x 2.4 cm品牌: 电子工业出版社发行部TFT是如何工作的?TFT也就是薄膜晶体管，是用来主动控制每一个像素光通过量的元件。

薄膜晶体管是一种常见的电子器件，常用于液晶显示器和平板显示器等电子产品中。

离子注入是薄膜晶体管制造过程中的一项重要工艺步骤，它用于调节晶体管的导电特性。

离子注入是通过在薄膜晶体管的材料上注入离子，改变材料的本征导电特性。

在薄膜晶体管制造中，通常使用硅作为半导体材料。

离子注入主要有两个目的：1.离子掺杂：在薄膜晶体管的半导体层中，通过注入掺杂物离子（如硼、磷等），可以改变晶体管的导电特性，使其成为N型或P型半导体。

掺杂过程中，使用高能量的离子通过注入装置加速并注入晶体管材料中，离子在晶体管材料中的不同掺杂浓度可以产生不同的导电特性。

2.通道控制：在薄膜晶体管中，通过注入掺杂物离子，可以形成导电的通道区域。

这个通道区域用于控制电流的流动，从而实现晶体管的开关功能。

离子注入能够形成一个浓度较高的导电通道，使得晶体管能够在适当的电压下实现导电，实现电子信号的放大和控制。

通过离子注入技术，薄膜晶体管的导电特性可以得到有效调节，从而实现高质量的晶体管制作。

这样的制造过程不仅可以用于液晶显示器等电子产品中，还有助于提高电子设备的性能和功能，推动电子技术的发展。

目录第一章绪论1.1引言1.2研究背景第二章薄膜晶体管的结构与基本原理2.1薄膜晶体管结构2.2薄膜晶体管工作原理23薄膜晶体管主要性能参数第三章薄膜晶体管应用3.1薄膜晶体管液晶显示器(TFT-LCD)3.1.1 TFT-LCD 概述3.1.2TFT-LCD工作原理3・2有机发光二极管(OLED)3.2.1 OLED 概述3.2.2 OLED工作原理第四章前景展望第一章绪论1.1引言人类对薄膜晶体管（TFT）的研究工作己经有很长的历史。

早在1925年，Julius Edger Lilienfeld首次提岀结型场效应晶体管（FET）的基本定律，开辟了对固态放大器的研究。

1933年，Lilienfeld 乂将绝缘栅结构引进场效应晶体管（后來被称为MISFET）。

1962年，Weimer用多晶CaS薄膜做成TFT：随后，乂涌现了用CdSe、InSb、Ge等半导体材料做成的TFT器件。

二十世纪八十年代，基丁低费用、大阵列显示的实际需求，TFT的研究广为兴起。

1973年，Brody等人首次研制出有源矩阵液晶显示（AMLCD）,并用CdSe TFT作为开关单元。

随着多晶硅掺杂工艺的发展，1979年LeComber. Spear和Ghaith用a-Si:H做有源层，做成如图1所示的TFT器件。

后來许多实验室都进行了将AMLCD以玻璃为衬底的研究。

二十世纪八十年代，硅基TFT在AMLCD中有着极重要的地位，所做成的产品占据了市场绝大部分份额。

1986年Tsumura等人酋次用聚曝吩为半导体材料制备了有机薄膜晶体管（0TFT） , 0TFT技术从此开始得到发展。

九十年代，以有机半导体材料作为活性层成为新的研究热点。

由于在制造工艺和成本上的优势，0TFT被认为将來极可能应用在LCD、0LED的驱动中。

近年來，0TFT的研究取得了突破性的进展。

1996年，飞利浦公司采用多层薄膜叠合法制作了一块15 微克变成码发生器（PCG）:即使当薄膜严重扭曲，仍能正常工作。
