路面厚度计算

课程设计大型作业之三 -- 沥青路面设计同学们要自觉呀，此课程设计要在6月15日前交哟！一、目的要求通过沥青路面的设计，要求学生掌握设计的方法、计算内容和查图步骤，提高学生分析问题和解决问题的能力。

二、设计题目（一）设计资料南昌地区某级公路，其中某段经调查路基为中液限粘土，地下水位1.2米，路基填土高度为0.6米。

近期交通量如下表所示。

年平均增长率为10%，设计年限15年。

沿河可开采砂砾、碎石，并有石灰、水泥、沥青、粉煤灰等材料可供应。

（二）设计依据：《公路沥青路面设计规范》三、设计方法与设计内容（一）根据设计资料要求，确定路面等级和面层类型。

（二）计算设计年限内一个车道的累计当量轴次和设计弯沉值。

（三）根据路基土类与干湿类型，确定其土基回弹模量。

（四）拟定二种可能的路面结构组合与厚度（留一层厚度待计算）方案（均为四层以上），确定各结构层材料的抗压回弹模量。

（五）沥青混凝土容许拉应力为：0.71Mpa;水泥稳定砂砾（碎石）容许拉应力为：0.32Mpa。

路面容许弯沉为65(1/100)mm 。

（六）根据设计弯沉值计算路面厚度（h1或h2，另二层厚度为已知）。

（七）对沥青路面的上层底面、中层底面进行拉应力验算。

四、设计要求根据所给的资料，拟定路面设计方案，进行路面结构厚度计算，要求设计计算条理清晰，符合要求，并根据自己的二种方案进行经济技术比较，确定路面方案。

五、设计时间安排因课时有限，本次课程设计利用二个课时，其它利用业余时间，要求在十个小时内完成。

六、参考文献1、《路基路面工程》教材2、《公路沥青路面设计规范》3、《公路设计手册—路面》作业提示：自己做吧，朋友！哈哈！！！参考答案：沥青路面设计过程1、求土基回弹模量根据设计资料（一）查表1-9可知，H=1.8m属干燥类型；再查表1-7得稠度为1.2，最后查表14-9得土基的回弹模量为E0=42.0Mpa。

2、累计当量轴次1）当轴载大于25KN时：轴载级位KN20-3031-5051-7071-9091-110111-130131-150151-170171-190解放CA10B400-400------解放CA50803-803------东风EQ140215-215------黄河JN150-201--201----黄河JN162A--506--506---日野ZM440--267-2*267----切贝尔D750--238-----238小计1418 201 2429 - 735 506 - - 238轴载换算系数0.0024 0.019 0.108 - 1 2.21 - - 12.9标准轴载数3.4 3.8 262 -2015871118 - - 3070合计5245（次）2）当轴载大于50KN时：轴载级位KN20-3031-5051-7071-9091-110111-130131-150151-170171-190解放CA10B400-400------解放CA50803-803------东风EQ140215-215------黄河JN150-201--201----黄河JN162A--506--506---日野ZM440--267-2*267----切贝尔D750--238-----238小计- 201 2429 - 735 506 - - 238轴载换算系- 0.004 0.02 - 1 4 - - 110 数201标准轴载数- 1 49 -2024 - - 26180801合计29256（次）所以，累计当量轴次：3、根据设计资料的要求，该公路确定为一级公路，路面应该使用高级路面。

路面混凝土结构图纸

审核复核南丹吾隘至东兰公路一阶段施工图设计设计路面结构图（二）SⅥ-6-11-1图号广西交通科学研究院1cm沥青表处下封层20cm级配碎石基层20cm水泥混凝土面层2%培透水性土行车道土路肩土路肩1:1.51:n1路面结构方案注：碎石1.0沥青表处下封层路面类型路基土类水泥混凝土路面粘性土行车道路面结构图干湿类型中湿自然区划图式设计弯拉强度4.5MPa水泥混凝土水泥稳定碎石级配碎石图例 1、本图尺寸均以厘米计，比例为1:50。2、路基宽度为4.5米,水泥混凝土路面宽度为3.5米。3、该路面结构方案适用于新建路基及加宽幅路基路面结构。3V审核复核南丹吾隘至东兰公路一阶段施工图设计设计路面结构图（三）SⅥ-6-11-1图号广西交通科学研究院路面结构方案注：碎石沥青表处下封层路面类型路基土类水泥混凝土路面粘性土行车道路面结构图干湿类型中湿自然区划图式设计弯拉强度4.5MPa水泥混凝土水泥稳定碎石级配碎石图例 1、本图尺寸均以厘米计，比例为1:50。2、路基宽度为6.5米,水泥混凝土路面宽度为6米。3、该路面结构方案适用于城镇路段、新建路基及加宽幅路基路面结构。3V1.01cm沥青表处下封层20cm级配碎石基层20cm水泥混凝土面层1:1.5边沟3%1:n11:1培透水性土2%3%2%段施工图设计设计路面结构图（一）SⅥ-6-11-1图号广西交通科学研究院1cm沥青表处下封层20cm级配碎石基层20cm水泥混凝土面层2%行车道1:1.51:n1路面结构方案注：碎石1.0沥青表处下封层路面类型路基土类水泥混凝土路面粘性土行车道路面结构图干湿类型中湿自然区划图式设计弯拉强度4.5MPa水泥混凝土水泥稳定碎石级配碎石图例 1、本图尺寸均以厘米计，比例为1:50。2、路基宽度为4.5米,水泥混凝土路面宽度为4.5米。3、该路面结构方案适用于新建路基及加宽幅路基路面结构。3V边沟1:12%2%(满铺)202041202041培透水性土20cm级配碎石基层20cm泥结碎石路面2%行车道1:1.51:n1路面结构方案边沟1:12%(满铺)培透水性土450505050450202041450505050450450505050350505020cm级配碎石基层20cm泥结碎石路面2%培透水性土行车道土路肩土路肩1:1.51:n1路面结构方案边沟1:12%4505050503505050650300300252550505050路面结构方案20cm级配碎石基层20cm泥结碎石路面1:1.5边沟3%1:n11:1培透水性土2%3%2%行车道行车道土路肩土路肩650300300252550505050

道路路面结构图

25cm
h
20
15
行车道结构层
？
15
20
？
路肩部分结构图
GO GO
60 A1 填土 7 5
75
20
A5 25 15 5
A4
45
中央分隔带结构图
10 7 5
A3
18
A2
7.5
go
go幻灯片 15
3.路面工程量计算
以一幅每延米为单位计算：（1）沥青混凝土上面层：长（750+175-10）cm，厚5 cm.
=0.1552m3 下部分为平行四边形：长198-25=173cm 高20-8=12cm。 V1= 1.73 ×0.12×1=0.2076m3 V=V1+ V2=0.1552m3+0.2076m3=0.3628m3
培路肩土方，分两部分
上部分厚5cm：上底60cm, 下底60+5*1.5=67.5cm V1= 〔(0.6+0.675) /2 〕 ×0.05 ×1 =0.0319m3 上部分厚5cm：上底67.5cm, 下底50+40*1.5-15-20=75cm V2= 〔(0.675+0.75) /2 〕 ×0.35 ×1 =0.2494m3 V=V1+V2= 0.0319m3+ 0.2494m3 =0.2813m3
2.路面结构图
沥青混凝土5cm
沥青碎石7cm 级配碎
h
行车道结构层
20
25cm
沥青混凝土5cm 石灰稳定碎石土15cm 石灰稳定碎石土20cm 50 培路肩
10 15 20 5
15
20
路肩部分结构图
GO
10

沥青路面设计讲稿(PPT格式)参考课件

型的轴数系数。当轴间距大于3m 独的一个轴计算；当轴间距小于
3m时，双轴或多轴的轴数系数按下式计算：
C 211.2(m 1) （ 14-2 ）
m—轴数。
（2）当以半刚性材料层的拉应力为设计指标时
N'
K i1
C'1C'2niPPi 8
（ 14-3 ）
C’为1—1被8.5换，算四车轮型组的为轮0.0组9；系数，双轮组为1.0，单轮组
n 我国现行规范--《公路沥青路设计规范》JTJ D50-2006采用力学—经验法。采用双圆图式，标准轴载BZZ-100，以弯沉和结构层的层底拉应力为设计指标。
四、沥青路面交通等级
n 路面结构设计的目标：在设计年限内在预测交通量的车辆能够按设计车速安全、舒适地通行。
1．路面设计年限（06规范）
1 基本假定:
(1)各层为连续、均质、各向同性的线弹性体。其
中最下一层为半无限大，其上各层厚度有限，水平方向无限大；
δδ
ρ
h1
E1,μ1
hi
Ei.μi
08.03.2021
E0,μ0
14
（2）各层水平方向的无限远处及最下一层无限深处，其应力、应变和变形均为0；
（3）小变形；（4）层间接触条件，或为完全连续（称连续体08.03.2021 Nhomakorabea17
3.主应力计算
因要验算结构抗拉强度，需计算各层应力。主应力按（14-17）式计算。
08.03.2021
18
第3节沥青路面结构组合设计（原则）
1. 适应行车荷载作用的要求
n 根据公路等级、交通等级、使用要求选择面层类型，参考表14-5
n 沥青面层厚度适中,各种类型的沥青层的最小厚度（不宜小于混合料公称最大粒径*的2.5~3倍， OGFC和SMA为2~2.5倍）、适宜厚度参见06规范表4.1.3-1（与书中表14-6的不同）

沥青路面结构层_图文

公路
二级、三级公路
其他应用
用于柔性基层、调平层
沥青贯入式 (含上拌下贯沥青碎石)
二级、三级公路
用于柔性基层、调平层
沥青表面处治与稀浆封层
三级、四级公路
各级公路的上、下封层
2012-冷2-29拌沥青混合料 11三级、四级公路旧路修补工程
(1)沥青表面处治
• 定义：用沥青和集料按层铺 • 作用：抵抗车轮磨耗，增强抗滑和防水能力，提高
3.查浸水马歇尔试验残留稳定度
2012-2-29
9
1.3沥青面层类型
沥青表面处治沥青贯入碎石沥青碎石混合料沥青混凝土
2012-2-29
10
详见表1.10
沥青面层类型
表1.10 各类路面面层适用公路的等级
沥青面层类型沥高速公路、一、二、三、四
悬浮一密实结构
2012-2-29
特点：含细集料多，粗集料少，粗集料彼此互相不接触，悬浮在细集料中。密级配沥青混合料通常采用此种结构，强度形成原理：沥青材料的粘结力为主，骨料的内摩阻力为辅。使用特点： ➢矿料级配密实、不透水性好、耐久性好； ➢由于粗骨料形成骨架不稳定，受沥青材料性质影响较大，它的热稳定性差。
沥青贯入式路面的厚度宜为40～80㎜；采用上拌下贯式沥青路面时，拌和层的厚度宜为25～40㎜，其总厚度宜为70～100mm。沥青贯入式路面的结合料宜用石油沥青。
2012-2-29
15
(3)沥青混合料
1.按材料组成与结构分类连续级配间断级配
2.按矿料组成与空隙率密级配：3%～6% 开级配：>18% 半开级配：6%～12%
沥青路面结构层_图文.ppt

公路沥青路面结构图设计

max R
R
sp
Ks
sp ——结构层材料的极限劈裂强度（MPa），由试验确定。
K s ——抗拉强度结构系数。
1沥青路面设计理论与设计指标
抗拉强度结构系数Ks，与材料的疲劳特性有关。
R
sp
Ks
Ks
0.09 Aa
N 0.22 e
/
Ac
沥青混凝土面层
Ks
0.35
N 0.11 e
/
Ac
无机结合料稳定集料
疲劳开裂剪切开裂收缩开裂反射开裂
泛油、磨光
拥包、波浪
车辙
泛油
纵向裂缝
横向裂缝
龟裂、坑槽
网裂
1 沥青路面设计理论与设计指标
开裂和变形为沥青路面的主要破坏模式：
（1）疲劳开裂
r r
[[rRrR]]
—拉应力（结构层开裂）
（2）车
辙 LC [LCR ]—永久变形
高速、一级公路15mm 二级、三级公路20mm
高速公路
—
其他等级公路
1.00
2 0.70～0.85 0.50～0.75
3 0.45～0.60 0. 50～0.75
≥4 0.40～0.50
—
2沥青路面设计依据
4.沥青路面设计年限
公路等级
路面结构设计使用年限（年）
设计使用年限公路等级
设计使用年限
高速公路、一级公路
15
三级公路
10
二级公路
12
四级公路
3 沥青路面结构组合设计
4）满足结构层层间结合要求
沥青结合料层之间应设置粘层；沥青结合料层与基层层间应设置封层，宜设置透层。无机结合料稳定基层与沥青结合料面层之间应设置沥青碎石、级配碎石联结层。岩石或填石路基顶面应设置整平层，厚度为20～30cm

18种常用路面结构大样图

牡丹江市市政工程设计研究院有限责任公司}设计负责人}校核}设计}室主任}设计号}工程名称}图号}日期}阶段}图}名}人行道结构大样图碾压路床(重型击实压实度≥93%%%)20cm6％水泥稳定砂砾3cmM7.5水泥砂浆4cm砼彩砖人行道结构大样图碾压路床(重型击实压实度≥93%%%)20cm6％水泥稳定砂砾3cmM7.5水泥砂浆4cm玄武岩面砖15cm6％水泥稳定砂砾20cm水泥砼（抗弯拉强度>4.0Mpa）20cm10％石灰土碾压路床(重型击实压实度≥95%)15cm5％水泥稳定砂砾支路道路结构大样图18cm6％水泥稳定砂砾20cm水泥砼（抗弯拉强度>4.0Mpa）18cm10％石灰土碾压路床(重型击实压实度≥95%)街坊道路结构大样图人行道1010绿地C15现浇水泥混凝土62x10x20cm花岗岩条石10201010花池缘石大样图人行道坡向标准横断面图一人行道坡向201515207020181856人行道车行道75×12×35cm花岗岩立缘石道路缘石结构大样图C15现浇水泥混凝土人行道车行道75×12×35cm花岗岩立缘石C15现浇水泥混凝土道路缘石结构大样图碾压路床(重型击实压实度≥93%%%)10cm砂垫层10cmC20水泥砼人行道结构大样图（方案三）人行道结构大样图（方案二）碾压路床(重型击实压实度≥93%%%)15cm6％水泥稳定砂砾12cm水泥砼（抗弯拉强度>4.0Mpa）注：1、人行道以1％坡度坡向车行道，施工时可根据现场实际在保证最小排水坡度情况下适当调整。3203204427271.5％（直）1.5％（直）1.5％（直）1.5％（直）人行道50x12x15cm花岗岩平缘石平缘石大样图50x12x15cm花岗岩平缘石3cmM7.5水泥砂浆平缘石大样图人行道7人行道C15现浇水泥混凝土252012810102018185625201281010201515207025151213道路基层基层拉杆பைடு நூலகம்凝土路面与沥青路面相接的处理注：尺寸单位以米计，拉杆采用螺纹钢筋，直径25毫米，长70厘米，间距40厘米。胀缝面层上层面层下层混凝土板厚 H>3不小于0.20基层>1.5>1.5人行道车行道75×12×25cm花岗岩立缘石道路缘石结构大样图C15现浇水泥混凝土人行道车行道75×12×25cm花岗岩立缘石道路缘石结构大样图C15现浇水泥混凝土1010121525128101020181856102512810201515701020人行道车行道75×12×25cm花岗岩立缘石道路缘石结构大样图C15现浇水泥混凝土人行道车行道75×12×25cm花岗岩立缘石道路缘石结构大样图C15现浇水泥混凝土25128131025128132018181020151570205620cm6％水泥稳定砂砾20cm水泥砼（抗弯拉强度>4.0Mpa）30cm砂砾垫层碾压路床(重型击实压实度≥95%)支路道路结构大样图20702030车行道人行道树穴树穴C15现浇水泥混凝土62×10×20cm花岗岩树穴条石道路树穴结构大样图C15现浇水泥混凝土101010102010125板长注：树穴腐植土换填厚度不小于0.5米。

沥青路面结构施工图设计PPT)

四、新建沥青路面结构厚度计算 1、沥青路面设计程序
⑤进行技术经济比较，确定采用的路面结构方案。
收集或调查交通量并计算累计标准轴次 Ne
根据公路等级、面层，基层类型及 Ne 计算设计弯沉值
气象资料、材料调查及混合料试验
拟定路面结构方案
土基类型划分，确定土基回弹模量
确定材料模量按设计弯沉值计算路面厚度
（3）遵循因地制宜、合理选材、节约投资的原则，选择技术先进、经济合理、安全可靠、方便施工的路面结构方案；
（4）结合当地条件，积极、慎重地推广新技术、新结构、新材料、新工艺、新设备，并认真铺筑试验路段，总结经验，不断完善，逐步推广；
三、沥青路面结构组合设计
1、沥青路面设计遵循的原则
（5）符合国家环境保护的有关规定，保护相关人员的安全和健康，重视材料的再生利用与废弃料的处理；
三、沥青路面结构组合设计
3、沥青路面结构组合设计要求 3）各结构层的层间结合设计要求Ｅ、拓宽路面时，新、旧路面接茬处喷涂粘结沥
青，并在接茬顶面各１ｍ宽度范围内设置防裂土工织物；
F、双层式半刚性基层宜采用连续摊铺、碾压工艺；
G、沥青面层与水泥混凝土桥面之间宜设置防水粘结层。
三、沥青路面结构组合设计
（6）高速公路、一级公路的沥青路面不宜采用分期修建。对软土地区或高填方路基、黄土湿陷地区等可能产生较大沉降的路段，以及初期交通量较小的公路可“一次设计、分期修建”。
三、沥青路面结构组合设计 2、沥青路面各结构层的选择
三、沥青路面结构组合设计
2、沥青路面各结构层的选择沥青路面面层类型，应与公路等级、使用要
是否验算拉应力
验算
验算防冻厚度

沥青路面诺摸图

E1 E2
…
h1 h2
…
E1 E2 E0
h=h1 H
E n-1 E0
hn-1
H h2 h3 2.4
n 1 E3 Ei E4 h4 2.4 ... hi 2.4 E2 E2 E2 i 2
4）厚度计算路表理论弯沉值
le
2 p 2 p c K1 K 2 E1 E1

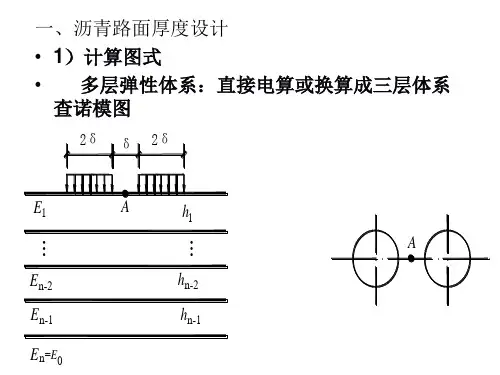

一、沥青路面厚度设计 • 1）计算图式 • 多层弹性体系：直接电算或换算成三层体系查诺模图
2δ δ 2δ
E1
…
A
h1
…
A
E n-2 E n-1 E n=E0
hn-2 hn-1
2）三层体系解：(双圆荷载)
2 p 2 p l L K1K 2 E1 E1
典型的三层路面计算图式
3)多层体系换算
F
实际弯沉值为令 ls ld ，则当 K2 ,
c
ld E1 K1 K 2 2 p F
c诺模图得 2 。 E2
二、层底拉应力验算
1）多层体系计算图式
2δ δ 2δ
E1
BDEC
h1
…
E n-2 E n-1 E n=E0
hn-2 hn-1
f( 1, 2) E1
其中， K1 f (
h E
h1 E0 , ) E2 h1 h2 E0 , , ) E2 ls l E 1.63( s )0.38 ( 0 )0.36 le 2 p ls le F 2 p c F E1 K2
K2 f (
用综合修正系数反映理论与实际弯沉的差异，试验总结出
…
BDEC
m p m p K1K2

高速公路沥青路面结构CAD图

设计复核审核图号日期图名目录自然区划累计轴次计算弯沉填挖情况路基土组路基干湿类型填方挖方宕渣石质中湿干燥中湿代号代号图式图式行车道、左侧路缘带路面结构123123518.28x1060.212mm4573420(70)E =35MPa030E =50MPa016(62)E 100MPa0(56)3010贫混凝土调平层(46)3034E =35MPa0(50)E =50MPa07543010(56)E 100MPa0贫混凝土调平层路面结构设计图路面结构类型2%2%3%1:1.5251:11525151:1.51:11:1.515300/282535075中央分隔带硬路肩土路肩行车道及左侧路缘带1:1.51:1中央分隔带行车道及左侧路缘带ห้องสมุดไป่ตู้252%土路肩1:1753502%硬路肩3%25152515300/2贫混凝土调平层浆砌边沟填方路段路面边部结构挖方路段路面边部结构序号起讫桩号长度m\f仿宋_GB2312|b0|i0|c134|p49行车道结构类型硬路肩结构类型序号起讫桩号长度m\f仿宋_GB2312|b0|i0|c134|p49行车道结构类型硬路肩结构类型路面结构类型划分表沥青混凝土抗滑表层中粒式沥青混凝土粗粒式沥青混凝土低剂量水泥稳定碎石底基层水泥稳定碎石基层沥青封层\L图例~\f仿宋_GB2312|b0|i0|c134|p491路面结构硬路肩574574574574

浅析PAC-13排水沥青路面配合比设计

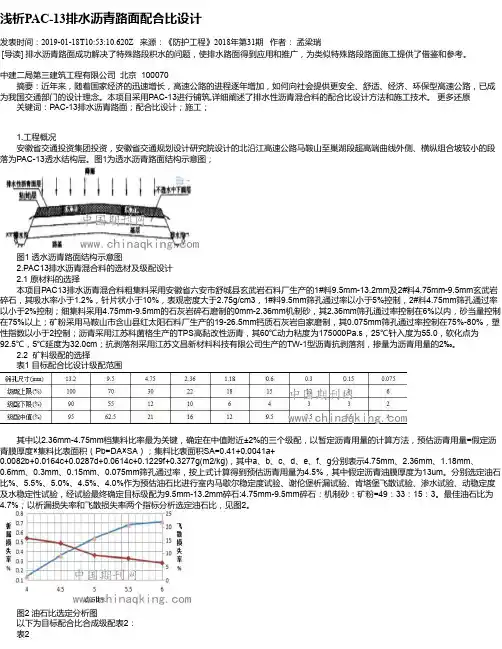

浅析PAC-13排水沥青路面配合比设计发表时间：2019-01-18T10:53:10.620Z 来源：《防护工程》2018年第31期作者：孟梁瑞[导读] 排水沥青路面成功解决了特殊路段积水的问题，使排水路面得到应用和推广，为类似特殊路段路面施工提供了借鉴和参考。
