工业以太网与现场总线技术及应用摘要：工业控制需要高速、廉价、易于集成的通信网络。
以太网就是这样的一种网络。
本文分析了工业以太网在现场总线控制系统中的应用前景,指出工业以太网的介入使现场总线能更好的满足实时控制的要求,并给出了工业以太网应用实例。
关键词：现场总线控制系统以太网 FCS一引言随着计算机和网络技术的发展，以智能化仪表和分散控制为特色的现场总线技术，把控制领域带入了一个新的时代。
它所倡导的全开放、全分散、互操作的思想，成了未来控制领域崭新的特点。
但是,目前的现场总线技术仍具有很大的局限性,在全开放、全分散控制等方面,仍存在许多需要解决的问题。
首先,在目前现场总线控制系统中,主要是低速现场总线,现场仪表和设备的计算能力和信息处理能力较低,主要用于数据采集和控制信号的输出,并实现PDI控制等一些简单的控制算法。
复杂的控制功能,如预测控制、神经网络控制、系统优化等,仍需要在PC机或工作站上实现。
其次,由于现场总线位于整个系统的最底层,只是系统的一个组成部分,仅仅现场总线仍不足以实现系统的全开放结构。
同时,目前已经出现了Profibus 、Foundation Fieldbus等几十种现场总线。
由于每种现场总线代表着不同厂商的利益,各大厂商进行了激烈的市场竞争,这些现场总线很难实现统一。
因为不同现场总线产品不能实现互操作,一旦用户选择某种现场总线,今后就会被局限于这种现场总线,再选择另一种现场总线,必须付出高昂的代价。
因此,在现场总线的迅速发展过程中，形成一个统一的协议却始终是一个争论的焦点。
为了解决以上全分散、全开放、不同协议的现场总线系统集成问题,人们开始逐步达成一个共识，即向以太网靠拢将成为今后现场总线发展的一个趋势。
二以太网进入现场总线以太网具有传输速度高、低耗、易于安装和兼容性好等方面的优势,由于它支持几乎所有流行的网络协议,所以在商业系统中被广泛采用。
它具有如下特点：(1)以太网是目前应用最广泛的计算机网络技术,它受到广泛的技术支持,因此容易获得控制领域生产厂家的认可。

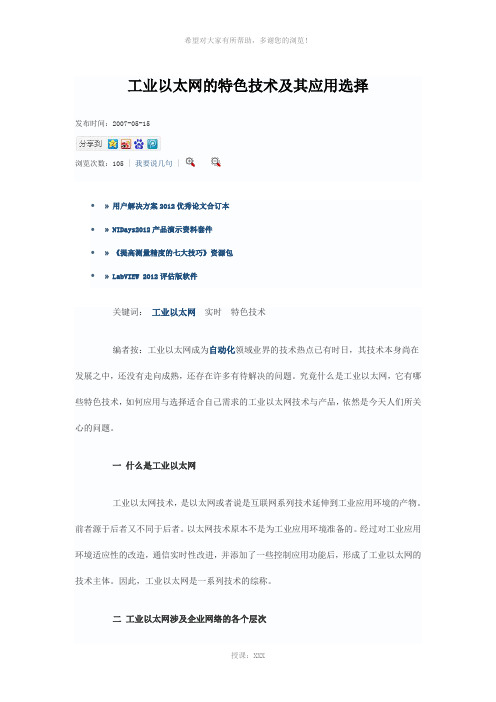

工业以太网的特色技术及其应用选择发布时间：2007-05-15浏览次数：105 | 我要说几句 |•» 用户解决方案2012优秀论文合订本•» NIDays2012产品演示资料套件•» 《提高测量精度的七大技巧》资源包•» LabVIEW 2012评估版软件关键词：工业以太网实时特色技术编者按：工业以太网成为自动化领域业界的技术热点已有时日，其技术本身尚在发展之中，还没有走向成熟，还存在许多有待解决的问题。
究竟什么是工业以太网，它有哪些特色技术，如何应用与选择适合自己需求的工业以太网技术与产品，依然是今天人们所关心的问题。
一什么是工业以太网工业以太网技术，是以太网或者说是互联网系列技术延伸到工业应用环境的产物。
前者源于后者又不同于后者。
以太网技术原本不是为工业应用环境准备的。
经过对工业应用环境适应性的改造，通信实时性改进，并添加了一些控制应用功能后，形成了工业以太网的技术主体。
因此，工业以太网是一系列技术的综称。
二工业以太网涉及企业网络的各个层次企业网络系统按其功能划分，一般称为以下三个层次：企业资源规划层(Enterprise Resource Plan NI ng, ERP)、制造执行层(Manufacturing Excurtion System, MES)和现场控制层(Field Control System，FCS)。
通过各层之间的网络连接与信息交换，构成完整的企业信息系统。
(见图1)图中的ERP与MES功能层属于采用以太网技术构成信息网络。
这个层次的工业以太网，其核心技术依然是信息网络中原本的以太网以及互联网系列技术。
工业以太网在该层次的特色技术是对其实行的工业环境适应性改造。
而现场控制层FCS中，基于普通以太网技术的控制网络、实时以太网则属于该层次中工业以太网的特色技术范畴。
可以把工业以太网在该层的特色技术看作是一种现场总线技术。
除了工业环境适应性改造的内容之外，通信实时性、时间发布与同步、控制应用的功能与规范，则成为工业以太网在该层次的技术核心。
工业以太网技术方案
简介
本文旨在介绍工业以太网技术方案。
工业以太网是一种应用于工业控制环境下的数据传输技术。
它能够提供高速、实时、可靠的数据传输，适用于诸如工厂自动化、机器人技术等领域。
技术优势
工业以太网技术在应用场景方面有很多优势：
- 高速传输：传输速率高达10Gbps，能够满足大数据量、高速传输的需求。
- 实时性强：传输时延小于1ms，保证实时性。
- 可靠性高：采用冗余传输、差错检测等技术，保证数据传输的可靠性。
- 灵活性：采用分布式结构，能够轻松扩展、升级。
应用场景
工业以太网技术可以应用于以下领域：
- 工厂自动化：工业以太网能够连接厂级控制系统（MES）、生产线控制系统（PCS）等设备，实现自动化生产。
- 机器人技术：工业以太网能够连接机器人、视觉设备等，实现高速、精准的机器人控制。
- 智能物流：工业以太网能够连接各种设备，实现物流信息的实时传输和监管。
结论
工业以太网技术是当前工业自动化领域中一种重要的数据传输技术，能够提供高速、实时、可靠的数据传输服务，有着广泛的应用前景。
工业以太网在工业中的应用1 引言需求的转变产生工业以太网。
在大型控制系统中，大多采用专门为控制系统而设计的实时控制网络，称为现场总线系统（FCS）。
FCS是顺应智能现场仪表而发展起来的，它的初衷是用数字通讯代替4～20mA模拟传输技术，但随着现场总线技术与智能仪表管控一体化（仪表调校、控制组态、诊断、报警、记录）的发展，使FCS在控制领域内引起了一场前所未有的革命。
在过去的十几年间，在工厂自动化和过程自动化领域中，FCS是现场级通信系统中的主流解决方案。
不过，随着技术的不断进步和发展，传统现场总线越来越多地表现出了其本身的局限性。
一方面，随着现场设备智能程度的不断提高，控制变得越来越分散，分布在工厂各处的智能设备之间以及智能设备和工厂控制层之间需要连续地交换控制数据，这使得现场设备之间数据的交换量飞速增长；另一方面，随着计算机技术的发展，企业希望能够将底层的生产信息整合到统一的全厂信息管理系统中，于是，企业的信息管理系统需要读取现场的生产数据，并通过工业通信网络实现远程服务和维护，因此，纵向一致性也成为热门的话题，用户希望管理层和现场级能够使用统一的、与办公自动化技术兼容的通信方案，这样可以大大简化工厂控制系统的结构，节约系统实施和维护的成本。
基于这样的需求，以太网技术（Ethernet）开始逐渐从工厂和企业的信息管理层向底层渗透，以太网技术开始应用于工厂的控制级通信。
以太网具有传输速度高、低耗、易于安装和兼容性好等方面的优势，由于它支持几乎所有流行的网络互联协议，所以在商业系统中被广泛采用。
但是传统以太网是为面向办公自动化等实时性要求不高的领域而设计的，它采用总线式拓扑结构和多路存取载波侦听碰撞检测（CSMA/CD）通讯方式,在实时性要求较高的场合下，重要数据的传输过程会产生传输延滞，这被称为以太网的“不确定性”。
研究表明：商业以太网在工业应用中的传输延滞在2～30ms之间，这是影响以太网长期无法进入过程控制领域的重要原因之一。
工业以太网案例—现代制造业随着科技的不断发展，现代制造业不断追求更高的效率和更加智能化的生产方式。
工业以太网作为现代制造业中不可或缺的通讯网络技术之一，在多个领域得到了广泛应用。
本文将介绍工业以太网在现代制造业中的应用案例。
案例一：汽车生产厂商汽车制造业是一个典型的现代制造业行业，汽车品牌商常常需要不断升级或更新车型。
而这个过程需要最快的响应速度和最精准的生产效果。
这就需要高效的生产线所支持的计划生产和自动化生产环境。
为了实现自动化与智能化，许多汽车厂商选择使用工业以太网技术构建智能工厂。
工业以太网技术的应用，能够大幅提高生产的效率、降低故障率、实现自动化流程控制和产品质量的管理。
汽车厂商通过使用工业以太网技术，可以连接整个车辆生产流程的各个节点和信息系统，从而提高整车生产的灵活性和效率，同时降低生产成本，提高产品质量的稳定性和可靠性。
案例二：机床制造商机床是一种高精度工具机，广泛用于制造切削、钻孔、弯曲和磨削等使用。
机床制造商在生产过程中，通常需要通过多种方式进行数据的传输和交流，以保障机床生产的准确性、效率和稳定性。
工业以太网技术可以为机床制造商提供高速数据传输和即时反馈的服务，从而提高整个机床生产过程的效率和质量。
工业以太网技术能够实现对机床的控制和监控。
机床制造商可以利用工业以太网网络，来监测机床生产过程中各个关键指标的变化、制定机床的操作计划以及改进机床的设计和改进等。
除此之外，工业以太网还能够实现远程诊断和快速故障排除，减少机床维修和保养的成本和时间。
案例三：集成电路制造商集成电路制造商是一种高技术的制造企业，传统的制造模式侧重于人工操作，生产效率低下。
但是工业以太网技术的应用，能够实现生产流程的智能化管理和自动化控制。
通过使用工业以太网技术，集成电路制造商可以提高生产效率、降低能源消耗和减少人为操作误差。
同时，利用工业以太网实现对整个生产过程的自动化控制和高效监控，不仅提高了生产效率，还增加了生产的灵活性和生产过程的可视化程度。
工业以太网基础及应用模块三 PROFINET技术任务一 PROFINET 技术概述【学习目标】1、认识PROFINET网络技术。
2、了解PROFINET网络实现实时与等式实时的技术原理。
【相关知识】PROFINET由PROFIBUS国际组织（PROFIBUS International，PI）推出，是新一代基于工业以太网技术的自动化总线标准。
PROFINET为自动化通信领域提供了一个完整的网络解决方案，囊括了诸如实时以太网、运动控制、分布式自动化、故障安全以及网络安全等当前自动化领域的热点话题，并且，作为跨供应商的技术，可以完全兼容工业以太网和现有的现场总线（如PROFIBUS）技术，保护现有投资。
作为一个开发的通讯系统，PROFINET基于国际标准（IEEE 802.3，802.3u标准），并且满足特殊的网络部件的工业要求。
未来借助于PROFINET,以太网将能够完成来自运动控制系统，以及网络上现场设备的硬实时要求。
交换机制PROFINET 使用交换以太网作为访问方式。
它由点对点的连接组成。
全部设备都通过点对点连接直接连接其它设备（只连接一个设备）。
交换机允许在两个方向（发送和接收）同时进行通信。
因此，可以提供200 Mbps 的网络性能，相当于快速以太网带宽(100 Mbps) 的2 倍。
通过强制要求PROFINET 采用交换技术，PROFINET 实现了无冲突数据传输。
SIMATIC 交换机利用两种机制满足PROFINET 的实时性要求：“直通”和“存储转发”。
这些交换机制的优点：无需要帧的节点或网络区域不需处理与它们无关的数据。
其带来的空闲网络性能可供其它设备使用。
与传统解决方案不同的是，该解决方案利用交换机制实现了不同网段内部的并行通信，并因而提高了有效带宽。
基于PROFINET的实时通信实时通信实时通信用于将分布式I/O站点连接到控制器，从而利用总线传递传感器和执行器的信号状态。
PROFINET提供两种等级的实时通讯。
工业以太网相关技术及其应用摘要：首先，介绍了现场总线技术的现状和发展趋势，详细介绍了工业以太网的相关技术,最后介绍了目前工业以太网的应用和工业以太网的发展前景。
关键词：以太网自动化技术0 引言过去十几年中，现场总线是工厂自动化和过程自动化领域中现场级通讯系统的主流解决方案。
但随着自动化控制系统的不断进步和发展，传统的现场总线技术在许多应用场合已经难以满足用户不断增长的需求。
以太网已经在局域网和Internet上取得了巨大的成功，在整个企业的信息系统中，以太网已经非常成功的应用于市场经营管理层、生产管理层和过程监控层。
如果能够在底层设备网络上引入以太网不仅可以使现场设备层、过程控制层和管理层在垂直层面方便集成，更能降低不同厂家设备在水平层面上的集成成本。
以太网技术由于具有成本低、通信速率和带宽高、兼容性好、软硬件资源丰富、广泛的技术支持基础和强大的持续发展潜力等诸多优点，在过程控制领域的管理层已被广泛应用。
事实证明，通过一些实时通信增强措施及工业应用高可靠性网络的设计和实施，以太网可以满足工业数据通信的实时性及工业现场环境要求，并可直接向下延伸应用于工业现场设备间的通信。
2 工业以太网相关技术2.1 工业以太网简介工业以太网一般是指在技术上与商业以太网(即IEEE802.3标准)兼容，但在产品设计时，材质的选用、产品的强度、适用性以及实时性等方面能够满足工业现场的需要，也就是满足环境性、可靠性、安全性以及安装方便等要求的以太网。
以太网是按IEEE802.3标准的规定，采用带冲突检测的载波侦听多路访问方法(CSMA/CD)对共享媒体进行访问的一种局域网。
其协议对应于ISO/OSI七层参考模型中的物理层和数据链路层，以太网的传输介质为同轴电缆、双绞线、光纤等，采用总线型或星型拓扑结构，传输速率为10Mbps, 100Mbps, 1000Mbps 或更高。
在办公和商业领域，以太网是最常用的通信网络，近几年来，随着以太网技术的快速发展，以太网技术已开始广泛应用于工业控制领域，它是现代自动控制技术和信息网络技术相结合的产物，是下一代自动化设备的标志性技术，是改造传统工业的有力工具，同时也是信息化带动工业化的重点方向。
工业以太网交换机原理与应用一、工业以太网交换机原理1.MAC地址学习：每个连接到交换机上的设备都有一个唯一的MAC地址。
交换机通过监控传入和传出的数据包，学习每个设备的MAC地址和其所在的端口。
这样交换机就能够在接收到数据包时快速找到目标设备的地址并将数据包发送至对应端口，从而实现数据的快速交换。
2.交换/转发机制：工业以太网交换机一般支持两种交换/转发机制：存储转发和直接转发。
存储转发会在接收到一个数据包后，先对其进行检查，然后将其存储在内存中，然后再判断目标设备的MAC地址，最后将数据包转发至对应端口。
直接转发则是在接收到数据包后立即进行判断，然后将其转发至目标端口，没有存储的过程。
存储转发相对于直接转发具有更好的稳定性和可靠性，但是速度上稍慢一些。
3.路由/交换表：交换机内部有一个路由/交换表，用于记录每个设备的MAC地址以及与之相对应的端口。
当交换机接收到一个数据包时，需要通过查询路由/交换表找到目标设备的MAC地址，并将数据包发送至相应的端口。
4.广播和多播：交换机能够将广播和多播数据包同时发送至所有连接的设备。
广播数据包的目标设备为所有设备，而多播数据包的目标设备是选择性的一组设备。
广播和多播在工业网络中常用于设备配置和组网等应用。
二、工业以太网交换机应用1.工业自动化：工业以太网交换机广泛应用于各类工业自动化系统中，如工业控制系统、机器人控制系统等。
它们通过连接各类工业设备，实现了数据的实时交互和控制。
2.物联网：随着物联网的兴起，工业以太网交换机越来越多地应用于物联网相关的设备和系统中。
例如，智能家居和智能建筑中的各类设备和传感器可以通过工业以太网交换机进行数据交互和控制。
3.视频监控：工业以太网交换机也广泛应用于视频监控系统中。
通过连接各类摄像机和监控设备，交换机可以实现视频流的传输和监控信号的分发。
4.机房建设：在大型机房中，工业以太网交换机是实现设备之间连接和数据交换的重要设备。
以太网技术在工业控制领域的应用及意义随着计算机和网络技术的飞速发展，在企业网络不同层次间传送的数据信息己变得越来越复杂，工业网络在开放性、互连性、带宽等方面提出了更高的要求。
现场总线技术适应了工业网络的发展趋势，用数字通信代替传统的模拟信号传输，大量地减少了仪表之间的连接电缆、接线端口等，降低了系统的硬件成本，被誉为自动化领域的计算机局域网。
现场总线的出现，对于实现面向设备的自动化系统起到了巨大的推动作用，但现场总线这类专用实时通信网络具有成本高、速度低和支持应用有限等缺陷，以及总线通信协议的多样性使得不同总线产品不能直接互连、互用和互可操作等，无法达到全开放的要求，因此现场总线在工业网络中的进一步发展受到了限制。
随着Internet技术的不断发展，以太网己成为事实上的工业标准，TCP/IP 的简单实用已为广大用户所接受，基于TCP/IP协议的以太网可以满足工业网络各个层次的需求。
目前不仅在办公自动化领域内，而且在各个企业的上层网络也都广泛使用以太网技术。
由于它技术成熟，连接电缆和接口设备价格较低，带宽也在飞速增加，特别是快速Ethernet与交换式Ethernet的出现，使人们转向希望以物美价廉的以太网设备取代工业网络中相对昂贵的专用总线设备。
Ethernet通信机制Ethernet是IEEE802. 3所支持的局域网标准，最早由Xerox开发，后经数字仪器公司、Intel公司和Xerox联合扩展，成为Ethernet标准。
Ethernet采用星形或总线形结构，传输速率为10Mb/s，100 Mb/s，1000 Mb/s或是更高，传输介质可采用双绞线、光纤、同轴电缆等，网络机制从早期的共享式发展到目前盛行的交换式，工作方式从单工发展到全双工。
在OSI/ISO 7层协议中，Ethernet本身只定义了物理层和数据链路层，作为一个完整的通信系统，它需要高层协议的支持。
自从APARNET将TCP/IP和Ethernet捆绑在一起之后，Ethernet便采用TCP/IP作为其高层协议，TCP用来保证传输的可靠性，IP则用来确定信息传递路线。
工业以太网络技术解决方案
简介
工业以太网络技术是一种用于实现工业自动化的网络通信技术。
它与传统的以太网相比，具有更高的可靠性、安全性和实时性，能
够满足工业现场的特殊通信需求。
本文将介绍工业以太网络技术的
主要特点和应用案例。
特点
1. 高可靠性：工业以太网络技术采用冗余设计和网络拓扑结构，能够容忍节点故障和网络中断，保证工业设备的稳定运行。
2. 高安全性：工业以太网络技术使用安全认证和加密机制，能
够防止网络攻击和数据泄露，确保工业系统的安全性和保密性。
3. 实时性：工业以太网络技术通过时间同步和优化传输机制，
能够实现微秒级的数据传输延迟，满足工业现场对实时性的要求。
4. 灵活性：工业以太网络技术支持多种传输介质和通信协议，
适用于不同的工业应用场景，具有很高的灵活性和扩展性。
应用案例
1. 工业自动化：工业以太网络技术广泛应用于工业自动化领域，实现设备之间的通信和数据交换，提高生产线的效率和可靠性。
2. 物联网：工业以太网络技术可以作为物联网的底层通信基础
设施，连接传感器、设备和云平台，实现设备的远程监控和管理。
3. 智能电网：工业以太网络技术可以应用于智能电网系统，实
现电力设备之间的通信和协调，提高电网的稳定性和效率。
4. 智能交通：工业以太网络技术可以应用于智能交通系统，实
现车辆之间的通信和交互，提高交通流量的控制和安全性。
结论
工业以太网络技术是一种可靠、安全、实时的通信技术，适用
于工业自动化、物联网、智能电网和智能交通等领域。
它的应用将
会推动工业的数字化转型，提升工业生产的效率和质量。
论工业以太网的技术特点及应用工业以太网以其特殊的、独具的特点，被广泛应用于工业领域，本文主要论述了以太网技术的由来、技术特点以及应用现状，对工业以太网的发展和实际应用，进行一些探讨和研究。
1 工业以太网由来和发展，Xerox，Inter与DigitalEquipment等公司成功研制了以太网1.0版，这标志着以太网正式诞生。
随后，IEEE802.3标准正式发布，那就是的以太网2.0版本。
，以太网技术通过SiemensSINECH1顺利进入了工业通讯领域。
随着网络的不断发展及用户数量的持续增加，以太网的传输速率从10Mb/s扩大到100Mb/s，这就是现在的快速以太网(FastEthernet)。
在之后的几年发展中，快速以太网成为了IEEE802.3标准，并被广泛应用于工业通信中。
目前，工业领域正在研究建立千兆以太网，这就是10Gigabit标准。
2 工业以太网的技术特点2.1 通信中的确定性与实时性传统的Ethernet在实际的实验和检测中，采用了CSMA/CD碰撞检测方式。
其最大弊端就是工作过程中会产生很大的负荷，影响网络传输，从而导致控制系统及其他各系统的实时性很差。
因此，它的功能作用是非确定性的，人们在实际应用中对其也有很多诟病。
相比之下，快速以太网的产生与发展，以及交换式以太网技术的开发和应用，成为了克服和解决非确定性问题新的“突破口”。
(1)Ethernet的通信速率增长非常快，也特别实用。
它已经从10M、100M增加到现在的1000M乃至10G。
在相同情况下，通过提高工业通信速率，极大减轻在实际工作过程中的网络负载量，极大减小网络延迟，从而极大降低在网络传输中的碰撞机率。
(2)工业中交换机的使用，特别是开发了星型拓扑结构，最终在实际运行和操作中，将整个网络分割成数个网段，这就使得数据传输由大变小，更方便更快捷。
而当制造商生产出Ethernet交换机后，它的数据存储功能及数据转发功能，大大缓解了网络传输过程中数据的堵塞，使得每个端口间输入输出数据帧可以有一定程度的缓冲，也大大降低了网络数据碰撞概率。
工业以太网的原理与应用1. 什么是工业以太网？工业以太网是一种用于工业环境中的高速、可靠的网络通信技术。
它基于以太网技术，通过将标准以太网协议进行扩展和优化，实现在工业环境中的实时通信和自动化控制。
工业以太网具有高性能、可扩展性强、标准化程度高等特点，被广泛应用于工业自动化领域。
2. 工业以太网的特点工业以太网相较于传统以太网，在工业环境下有以下特点：•实时性：工业以太网支持实时数据传输，能够满足对实时性要求较高的应用场景，如工业控制系统中的实时控制、监控等。
•可靠性：工业以太网通过采用冗余设计、网络切换等机制，提供了对网络故障具有容错能力的特点，以确保数据的可靠传输。
•安全性：工业以太网采用了加密技术、访问控制等安全机制，以保证数据的安全性，防止未经授权的访问和数据泄露。
•扩展性：工业以太网支持扩展性强，可以根据实际需求进行网络扩展和升级，满足不同规模和复杂度的应用场景。
3. 工业以太网的应用工业以太网在工业自动化领域有广泛的应用，主要包括以下几个方面：3.1 工业控制工业以太网可以用于工业控制系统中的实时控制和监控。
通过工业以太网，可以将传感器、执行器、PLC等设备连接到网络上，实现对工控设备的远程访问和控制。
在工业控制系统中，工业以太网可以提供快速、可靠的实时数据传输，实现对生产过程的精确控制和监测。
3.2 工业通信工业以太网可以用于工业通信领域，实现设备之间的高速数据传输。
通过工业以太网，可以将各种设备连接在同一网络上，实现设备之间的数据交换和共享。
工业以太网可以支持多种通信协议和通信方式，如TCP/IP、UDP等，满足不同设备之间的通信需求。
3.3 工业监测工业以太网可以用于工业监测系统，实现对生产过程的实时监测和数据采集。
通过工业以太网，可以将传感器、数据采集设备等连接到网络上，实现对生产设备、环境等的实时监测和数据采集。
工业以太网可以提供高带宽、低延迟的数据传输，满足对实时监测和数据采集的要求。
Telecom Power Technology通信网络技术 2023年11月25日第40卷第22期201 Telecom Power TechnologyNov. 25, 2023, Vol.40 No.22张 超，等：EPON 及工业以太网技术在配电通信网中的运用可以很好地交换数据信息。
另外，工业以太网是控制技术和网络技术发展的一个重要产物，不仅成本较低，还可以实现多介质传输，传输速度也相对较高，在组网方面具有良好的便利性，在工业领域中有着广泛的应用[4]。
2 配电通信网的现状配电通信网主要是以一次网架和设备为基础，综合利用计算机信息和通信技术等内容，并且通过与相关系统进行集成，实现对配电网的监控、控制和故障处理隔离等。
同时，配电通信网主要由配电自动化主站、子站、终端以及配套通信网等方面组成，具体如图1所示。
配电通信网主要以通信线路设施和通信设备为主，可以很好地实现配电终端仪配电主站之间的连接，交互各项数据和信息，并且具有多业务承载、信息传输、网络系统管理等特点[5]。
设备（资产）运维精益管理系统营销业务系统调度自动化系统电网GIS 平台FTU 柱上开关DTU 开关站终端通信接入网终端通信接入网DTU 环网柜FTU 柱上开关DTU 开关站DTU环网柜配电网规划管理设计平台信息交换总线（管理信息大区）信息交换总线（生产控制大区）正反向物理隔离数据中心配电自动化系统骨干通信网（四级）子站（可选）主站加密认证…………企业服务总结图1 配电通信网3 EPON 在配电通信网中的运用要点为更好地将EPON 和工业以太网技术应用于配电通信网，以某核心城区的配电通信网为例，分别对EPON 工业以太网技术进行分析和研究。
同时，本核心区域只有ABC 类供电区域，面积为100 km 2，现有10 kV 电缆一共7 656 条，总长度为2 785 km ，各类配电终端超过7 000个，所有线路为三遥站点。
如果配电通信网以单辐射接线方式为主，那么EPON 技术在应用期间，可以采用单联路结构[6]。
