防静电工作台测试指引

工作台防静电席测试指导书1目的为工作台所用防静电席的防静电性能提供测试方法与标准。

2范围适用于工作台用防静电席首件检验、进货抽样和日常稽核。

备注：“√”为必须测试的项目，“○”为可选测试项目3定义无4职责、权限无5程序5.1测试设备5.1.1兆欧表用于测试的兆欧表应该有两档电压可供选择，分别为100V（±5%）和10V（±1%），其中100V用于测试≧1X106欧姆，10V档用于测试<1X106欧姆。

5.1.2绝缘板，表面电阻>1.0X1012欧姆的绝缘板用于测量桌面材料（防静电席）。

5.2测试程序5.2.1测试时的温湿条件为：温度：23±3o C，相对湿度：40%-60%±5%。

5.2.2检查兆欧表电极表面是否清洁，如有必要可用软布沾70%异丙醇进行清洁。

5.2.3材料验证测试5.2.3.1材料点对地电阻测试（材料表面到接地点）5.2.3.1.1在进行材料验证测试时需要至少3个样板，每个样板的尺寸最小为25.4X61厘米，样板应该进行编号以便测试及区分，所有样板都应该按照正常使用状态进行接地扣加装以模拟接地。

在测试前需要将样板放在温度：23±3o C，相对湿度：40%-60%±5%环境中至少48小时5.2.3.1.2用70%异丙醇清洁待测样板和兆欧表电极。

5.2.3.1.3测试前选将样板接地以去除残留的电荷，并在开始测试时断开接地连接。

5.2.3.1.4将兆欧表的传感端连接到待测样板的接地点A（如图1所示），将电压端连接到电极，将电压打到10V档准备开始测试。

将电极放到位置1开始测试，如果测试出的值>1.0X106欧姆测将电压换为100V重新测试，待读数稳定或最长15秒后读数记录。

5.2.3.1.5按以上测试方法测试其余测试点（位置2、位置3）。

5.2.3.1.6重复以上测试方法测试接地点B与位置1、位置2和位置3的点对地电阻。

防静电检测规范目录1、目的: .............................................................................................. 错误!未定义书签。

2、适用范围： .................................................................................... 错误!未定义书签。

3、定义............................................................................................... 错误!未定义书签。

4、职责............................................................................................... 错误!未定义书签。

5、程序 (2)6、相关文件和记录 (15)7、附录 (15)5、程序5.1测试方法：5.1。

1测试环境：环境温度23±5℃，相对湿度40％~70％。

5。

1.2测试仪器使用方法5。

1。

2。

1静电场测试仪（TREK520)静电场测试仪是感应式的，该仪器表面有2个按键：“POWER”、“RANGE/ZERO"、“HOLD”,按“POWER” 键开机/关机。

该仪器有两个量程:0~2KV、0~20KV,可通过按“RANGE/ZERO”键进行切换。

当显示3位小数时，量程范围为0~2KV；当显示2位小数时，量程范围为0～20KV。

每次测试时都应进行读数清零工作,方法为：将sensor对准一个已知的电压为0V的导体上，按“RANGE/ZERO”键至少3秒钟.为保证测试值的准确性，测试时人体必须戴静电环或穿防静电鞋.测试前，先将待测物放置在绝缘的物体上（如干燥的硬纸板）,手持干燥并干净的棉布以每分钟120次的速度，施加适当的压力(2~4千克力）,单向摩擦待测物表面20次，然后用仪器测量电压（senor距离被测物表面的距离为2.54CM及两个红灯重合在一起)，将显示的读数乘以1000即得实际的电压值，例如读数为“。

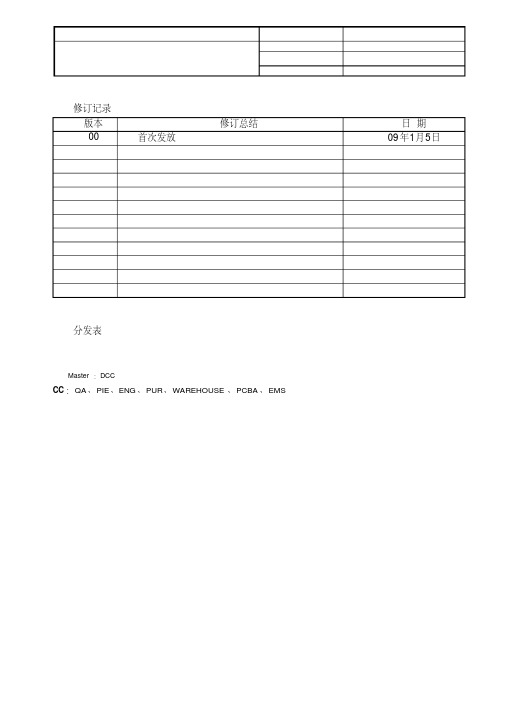

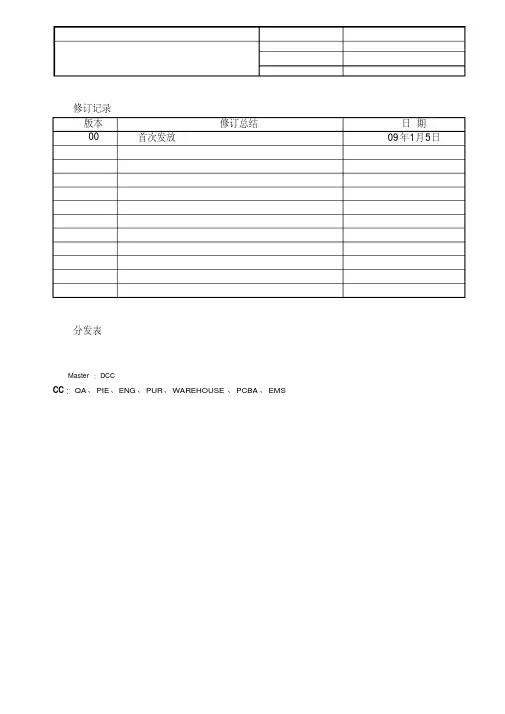

修订记录版本修订总结日期00 首次发放09年1月5日分发表Master：DCCCC：QA、PIE、ENG、PUR、WAREHOUSE、PCBA、EMS目录1 目的 (3)2 范围 (3)3 定义 (3)4 职责、权限 (3)5 程序 (3)5.1 测试设备 (3)5.2 测试程序 (3)6 参考文件 (4)7 记录 (5)8 附件 (5)1 目的为EPA内使用的防静电工作台的综合指标提供测试方法与标准。

2 范围适用于EPA内使用的防静电工作台的首件检验、进货抽样和日常稽核。

3 定义无4 职责、权限无5 程序5.1 测试设备5.1.1 兆欧表用于测试的兆欧表应该有两档电压可供选择，分别为100V（±5%）和10V（±1%），其中100V用于测试≧1X106欧姆，10V档用于测试<1X106欧姆。

5.1.2 万用表。

5.2 测试程序5.2.1 开始测试前需要将易受ESD影响的物体从待测工作台移出，对于工作台需要使用的AC系统等已经由另外一种接地系统接地，故在测试时可以保留。

5.2.2 检查兆欧表电极表面是否清洁，如有必要可用软布沾70%异丙醇进行清洁。

5.2.3 工作台表面点对地电阻测试5.2.3.1 将兆欧表与电极正确连接，按照图1所示将其中一个电极接到公共接地点并将另外一个接到5磅电极，将兆欧表电压档转换到100V。

5.2.3.2 将电极放到图1中的位置A然后开始测试，待读数稳定或者最长15秒后记录读数，在此测试环节中，建议将所有角落都按此方法进行测试。

5.2.3.3 重复以上测试方法测试位置B并记录。

5.2.3.4 点对地电阻标准：≥1.0X106欧姆<1.0X109欧姆图1、工作台表面点对地测试示意图。

防静电工作台检测标准
防静电工作台的检测标准主要参考国内外相关的标准和规范，如中国标准《防静电工作台》(GB/T 22091-2008)、美国国家标准《ESD 防护鞋》(ANSI/ESD S20.20-2014)等。

以下是一些常见的防静电工作台的检测标准要求：
1. 阻抗测试：阻抗测试是评估防静电工作台表面和接地系统的导电性能。

测试要求在特定的频率下测量表面和接地系统的阻抗，通常要求满足一定的阻抗范围。

2. 表面电阻测试：表面电阻测试用于测量防静电工作台表面的阻抗，以确保表面能够快速耗散任何静电电荷。

一般要求表面电阻在一定的范围内，通常范围是10^6至10^9欧姆。

3. 电静电放电测试：电静电放电测试用于评估防静电工作台对电静电放电的抑制能力。

测试要求使用静电放电枪或模拟人体静电放电，观察放电到工作台上是否产生明显的闪光或听到明显的声音。

4. 接地系统测试：接地系统测试用于评估防静电工作台的接地系统是否能够有效地将静电电荷引入地面。

测试通常要求使用接地测试仪测量接地系统的接地阻抗，并确保其满足特定的要求。

以上是一些常见的防静电工作台的检测标准要求，具体的要求还可以根据实际情况进行调整。

防静电测试操作方法
以下是防静电测试操作方法：
1. 开始测试前，测试人员必须穿着防静电服，并且在地面上放置一个接地垫。

2. 测试时，首先检查测试仪器是否能够正常工作。

将测试仪器的电源插入电源插座，并将测试仪器的接地线插入接地端子。

接地线应与测试人员的防静电服相连。

3. 将测试手柄接入测试仪器，并将测试手柄的触头与被测试物品的金属部分接触。

触头应尽量与被测试物品的表面接触，以减少误差。

4. 测试时，将被测试物品的表面清洁干净，以确保测试结果准确。

对于表面上有污垢或油脂的物品，应先清洁干净，然后再进行测试。

5. 完成测试后，将测试仪器的电源关闭，并将测试手柄妥善存放。

对于被测试物品，应根据测试结果决定是否需要进行防静电处理。

1/2A一.目的：保证公司使用的防静电鞋、防静电手腕带符合ESD标准要求,避免因静电破坏导致品质劣化或功能丧失,确保所生产的各项产品之可靠度。

二.范围：适用于所有进入SMT作业的人员。

三.权责：组长/拉长负责培训和监督各人员实施，新进员工必须进行防静电知识培训，培训内容必须包 含防静电鞋、防静电手腕带的使用说明。

四.要求：1、进入防静电区域必须按规定穿好防静电工作服和防静电工作鞋。

防静电工作服和防静电工 作鞋禁止穿出SMT工作规定区域，且要保持干净。

2每天上班作业前每个员工必须进行防静电测试合格后方可开始工作且定时测试自己所带静SMT防静电测试指引文件编号WI-SVP-000057页 号制定日期2013/9/10版本版次修订日期修 订 号双脚左右测试指示灯手指按钮手腕带测试指示灯手腕带红色插孔仪器背面测试类型开关12仪器正面342、每天上班作业前每个员工必须进行防静电测试合格后方可开始工作,且定时测试自己所带静 电环是否良好,并填写《手腕带检测记录表》,如有问题的要立即更换。

五.记录文件：《手腕带检测记录表》六.测试说明：1、仪器可选测试类型有,"手腕带+双脚"综合测试、"手腕带"单测、"双脚"单测等(如图1)。

2、仪器正面有,"双脚测试指示灯"、"手腕带测试指示灯"、"手腕带插孔"、"手指按钮"。

3、正确穿戴好防静电鞋、防静电手腕带，将脚站立在测试仪器金属板区域内，再把防静电手 腕带插头端插入红色插孔内后，将手指按下"TOUCH"手指按钮2--4秒钟(如图5)。

4、观看测试结果，如果测试器上绿色"PASS"指示灯亮，则表示静电测试合格(如图5)。

5、如果测试器上红色"HI"指示灯或"LO"指示灯亮，同时伴有响声，则表示测试不合格。

ESD防静电检测作业全纲全网指导文档1. 概述本文档旨在提供ESD防静电检测作业的全纲全网指导。

防止静电的产生和积累，以及检测静电的存在和程度，对于保护电子设备和防止电击等问题至关重要。

2. ESD防静电检测的重要性ESD（Electrostatic Discharge）是指由于静电积累导致的电荷放电现象。

当人体或物体带有静电荷时，接触或靠近电子设备可能会导致设备损坏。

因此，进行ESD防静电检测能够及时发现并采取措施防止这种损坏。

3. ESD防静电检测的步骤ESD防静电检测作业的步骤如下：1. 准备工作：确保测试仪器和设备处于正常工作状态，并校准仪器以确保准确性。

2. 检测环境：确保检测环境符合相关标准，如温度、湿度和静电荷控制。

3. 检测对象：选择需要进行ESD防静电检测的对象，如电子设备、导电材料等。

4. 检测方法：根据对象的特性和相关标准选择适当的检测方法，如接触式或非接触式检测。

5. 检测参数：确定需要检测的参数，如静电电压、静电电荷量等。

6. 进行检测：按照选定的检测方法和参数进行实际检测。

7. 结果评估：根据检测结果评估对象的防静电性能，确认是否符合相关标准。

8. 记录和报告：记录检测结果和评估，并生成相应的检测报告。

4. 注意事项在进行ESD防静电检测作业时，需要注意以下事项：- 确保测试仪器和设备的准确性和可靠性。

- 严格按照相关标准和规范执行检测作业。

- 遵守安全操作规程，确保人员和设备的安全。

- 注意静电荷控制，避免产生和积累静电。

- 准确记录和报告检测结果，以备参考和分析。

5. 总结ESD防静电检测作业是保护电子设备和防止电击等问题的重要步骤。

通过执行准备工作、选择适当的检测方法和参数，以及评估和记录检测结果，可以有效地进行ESD防静电检测作业。

请根据本文档提供的指导，确保作业的准确性和可靠性。

防雷防静电检测作业指导书
1 作业指南
1.1 作业准备
1.1.1 计划检测
防雷防静电装置检测工作，每年必须在雷雨季节前进行检测。

全年检测不少于两次，并做好记录。

1.1.2 准备工具
检测工具必须经国家强检合格，并在有效期内，符合防爆要求。

1.1.3 安排人员
一名检测人员，检测人员应具备一定的专业知识。

另外安排一名设备管理员负责记录数据、一名警消员和二名其他人员(可视情况自定)协助。

1.2 阻值检测
1.2.1 断开接地线
作业人员找出接地体，断开接地线，并对检测点进行除锈处理。

1.2.2 测试
首先按要求找准两个接地点，两条导线要平行摆放，相距不少于15米。

测试人员按仪器检测程序操作，并准确读出数据，每个点不少于两次检测，误差较大时需重新测量。

参与检测人员必须熟练掌握检测技能，认真作业，确保检测质量。

1.2.3 记录、连接
及时记录数值，严禁弄虚作假。

1.3 整理归档
1.3.1 设备器材复位
加油站全部接地装置检测结束后，检查整理检测工具，并做好复
位保管工作。

1.3.2 数据整理、归档
写一份检测报告，做好记录，所测畋据必须认真填写存档，备查。

如发现阻值不符合有关规定时，要及时上报。

2 相关文件
3 相关记录
3.1 接地电阻测试记录
3.2 站长日志
3.3 设备管理台帐。

完整的ESD防静电检测作业指导手册1. 引言本手册旨在提供一套完整的ESD（静电放电）检测作业指导，以确保在整个作业过程中，静电敏感器件（ESD Sensitive Devices）不会受到静电的损害。

本手册适用于所有涉及静电敏感器件的作业环节，包括制造、测试、包装、运输等。

2. 基础知识2.1 静电放电（ESD）静电放电是指电荷从一个物体转移到另一个物体的过程，在这个过程中，可能会产生足够的能量来损害或破坏静电敏感器件。

2.2 静电敏感度（ESD Sensitivity）静电敏感度是指器件在遭受静电放电时，可能受到损害的程度的度量。

不同类型的器件具有不同的静电敏感度。

2.3 静电放电保护器件（ESD Protection Devices）静电放电保护器件是一种用于保护静电敏感器件不受静电放电损害的器件。

常见的静电放电保护器件包括二极管、三极管、GTO 等。

3. 作业准备在进行ESD检测作业之前，必须进行充分的准备工作，以确保检测的准确性和有效性。

3.1 人员培训所有参与ESD检测作业的人员必须接受专业的ESD知识培训，并掌握基本的防静电知识和技能。

3.2 设备准备确保所有用于ESD检测的设备均处于良好的工作状态。

主要包括：- ESD检测仪- 静电消除器- 防静电工作台- 防静电手套、鞋套等个人防护装备3.3 环境控制确保作业环境满足静电防护要求，主要包括：- 相对湿度：40%-60%- 温度：15℃-30℃- 空气质量：无尘或低尘环境4. ESD检测作业流程4.1 器件准备在进行ESD检测之前，确保静电敏感器件已经正确放置在防静电包装中，并使用防静电带进行固定。

4.2 检测准备将ESD检测仪放置在防静电工作台上，并确保其与地线连接良好。

检测仪的探头应避免直接接触器件。

4.3 检测过程1. 佩戴好防静电手套和鞋套，确保自身处于静电防护状态。

2. 将待检测器件从防静电包装中取出，放置在检测仪的检测区域。
