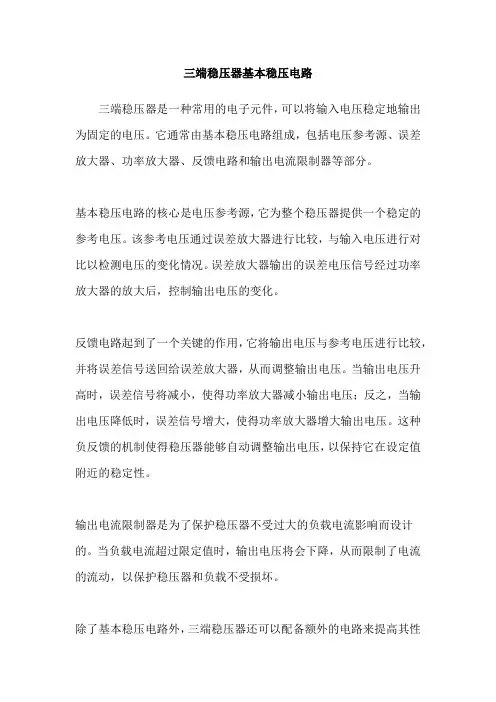

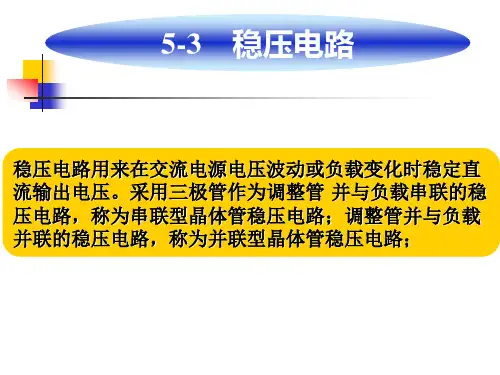

三端稳压器基本稳压电路
三端稳压器是一种常用的电子元件,可以将输入电压稳定地输出为固定的电压。
它通常由基本稳压电路组成,包括电压参考源、误差放大器、功率放大器、反馈电路和输出电流限制器等部分。
基本稳压电路的核心是电压参考源,它为整个稳压器提供一个稳定的参考电压。
该参考电压通过误差放大器进行比较,与输入电压进行对比以检测电压的变化情况。
误差放大器输出的误差电压信号经过功率放大器的放大后,控制输出电压的变化。
反馈电路起到了一个关键的作用,它将输出电压与参考电压进行比较,并将误差信号送回给误差放大器,从而调整输出电压。
当输出电压升高时,误差信号将减小,使得功率放大器减小输出电压;反之,当输出电压降低时,误差信号增大,使得功率放大器增大输出电压。
这种负反馈的机制使得稳压器能够自动调整输出电压,以保持它在设定值附近的稳定性。
输出电流限制器是为了保护稳压器不受过大的负载电流影响而设计的。
当负载电流超过限定值时,输出电压将会下降,从而限制了电流的流动,以保护稳压器和负载不受损坏。
除了基本稳压电路外,三端稳压器还可以配备额外的电路来提高其性
能。
例如,过压保护电路、过温保护电路等,可以使稳压器在异常情况下自动断开电源,以避免损坏。
总之,三端稳压器基本稳压电路是一种常见的电子元件,它通过反馈机制将输入电压稳定地输出为固定的电压。
它具有简单、可靠、稳定等优点,在各种电子设备中得到广泛应用。

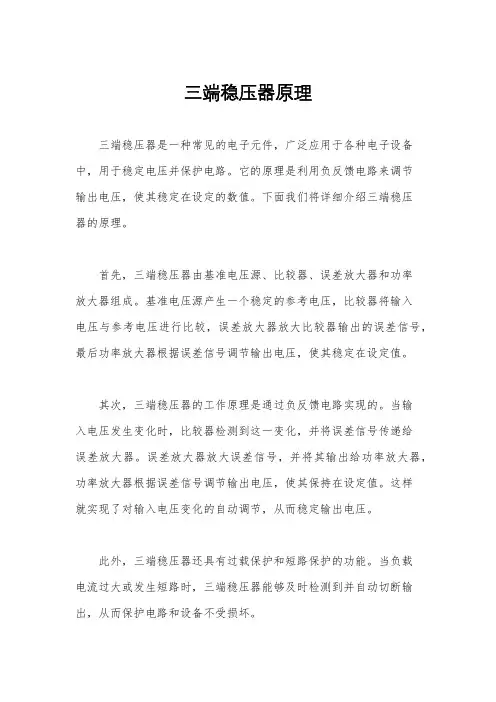

三端稳压器原理三端稳压器是一种常见的电子元件,广泛应用于各种电子设备中,用于稳定电压并保护电路。
它的原理是利用负反馈电路来调节输出电压,使其稳定在设定的数值。
下面我们将详细介绍三端稳压器的原理。
首先,三端稳压器由基准电压源、比较器、误差放大器和功率放大器组成。
基准电压源产生一个稳定的参考电压,比较器将输入电压与参考电压进行比较,误差放大器放大比较器输出的误差信号,最后功率放大器根据误差信号调节输出电压,使其稳定在设定值。
其次,三端稳压器的工作原理是通过负反馈电路实现的。
当输入电压发生变化时,比较器检测到这一变化,并将误差信号传递给误差放大器。
误差放大器放大误差信号,并将其输出给功率放大器,功率放大器根据误差信号调节输出电压,使其保持在设定值。
这样就实现了对输入电压变化的自动调节,从而稳定输出电压。
此外,三端稳压器还具有过载保护和短路保护的功能。
当负载电流过大或发生短路时,三端稳压器能够及时检测到并自动切断输出,从而保护电路和设备不受损坏。
总的来说,三端稳压器通过负反馈电路实现对输入电压的稳定调节,具有稳压、过载保护和短路保护的功能。
它在各种电子设备中都有着广泛的应用,是保证电路稳定运行的重要元件。
在实际应用中,我们需要根据具体的电路要求选择合适的三端稳压器型号,并合理设计电路连接方式,以确保电路稳定可靠地工作。
同时,我们也需要注意三端稳压器的散热和负载容量,避免超负荷工作导致元件损坏。
综上所述,三端稳压器是一种基本的电子元件,其原理是利用负反馈电路实现对输入电压的稳定调节,具有稳压、过载保护和短路保护的功能。
在实际应用中,我们需要合理选择型号并注意散热和负载容量,以确保电路稳定可靠地工作。
希望本文能够帮助大家更好地理解三端稳压器的原理和应用。
三端集成稳压器的工作原理————————————————————————————————作者:————————————————————————————————日期:三端集成稳压器的工作原理现以具有正电压输出的78L××系列为例介绍它的工作原理。
电路如图1所示,三端式稳压器由启动电路、基准电压电路、取样比较放大电路、调整电路和保护电路等部分组成。
下面对各部分电路作简单介绍。
(1)启动电路在集成稳压器中,常常采用许多恒流源,当输入电压VI接通后,这些恒流源难以自行导通,以致输出电压较难建立。
因此,必须用启动电路给恒流源的BJT T4、T5提供基极电流。
启动电路由T1、T2、DZ1组成。
当输入电压VI高于稳压管DZ1的稳定电压时,有电流通过T1、T2,使T3基极电位上升而导通,同时恒流源T4、T5也工作。
T4的集电极电流通过DZ2以建立起正常工作电压,当DZ2达到和DZ1相等的稳压值,整个电路进入正常工作状态,电路启动完毕。
与此同时,T2因发射结电压为零而截止,切断了启动电路与放大电路的联系,从而保证T2左边出现的纹波与噪声不致影响基准电压源。
(2)基准电压电路基准电压电路由T4、DZ2、T3、R1、R3及D1、D2组成,电路中的基准电压为式中VZ2为DZ2的稳定电压,VBE为T3、D1、D2发射结(D1、D2为由发射结构成的二极管)的正向电压值。
在电路设计和工艺上使具有正温度系数的R1、R2、DZ2与具有负温度系数的T3、D1、D2发射结互相补偿,可使基准电压VREF基本上不随温度变化。
同时,对稳压管DZ2采用恒流源供电,从而保证基准电压不受输入电压波动的影响。
(3)取样比较放大电路和调整电路这部分电路由T4~T11组成,其中T10、T11组成复合调整管;R12、R13组成取样电路;T7、T8和T6组成带恒流源的差分式放大电路;T4、T5组成的电流源作为它的有源负载。
T9、R9的作用说明如下:如果没有T9、R9,恒流源管T5的电流IC5=IC8+IB10,当调整管满载时IB10最大,而IC8最小;而当负载开路时IO=0,IB10也趋于零,这时IC5几乎全部流入T8,使得IC8的变化范围大,这对比较放大电路来说是不允许的,为此接入由T9、R9级成的缓冲电路。
压值V ZD,稳压二极管反向击穿,两端电压保持在V ZD。
当因电源因素导致输入电压V i增大时,输出电压V o也有加大的趋势,这时电路中电流增大,致使电阻R s上的电压V s增大,而V o=V i−V s,此时输出电压可以保持基本不变。
可见,电阻R s在电路中的作用很大,一定不能少。
知识点六 集成三端稳压器集成三端稳压器是一种串联调整式稳压器,内部设有过热、过流和过压保护电路。
它只有3个外引出端(输入端、输出端和公共地端),将整流滤波后的直流电压接到集成三端稳压器输入端,在输出端就得到稳定的直流电压。
其电路简单、使用方便,因此在许多电路中得到应用。
1.集成三端稳压器的分类(1)根据输出电压能否调整分类①固定输出电压型,该类集成三端稳压器的输出电压是由制造厂家预先调整好的,输出为固定值。
例如,7805型集成三端稳压器的输出为固定+5V。
②可调输出电压型,该类集成三端稳压器的输出电压可通过改变少数外接元件值来实现在较大范围内调整。
当调节外接元件值时,可获得所需的输出电压。
例如,CW317型集成三端稳压器的输出电压在12~37V连续可调。
(2)根据输出电压的正、负类型分类①输出正电压系列的集成稳压器(78××),其输出端电压对公共端为负向电压,例如7805、7806、7809等。
其中,字头“78”表示输出电压为正值,后面数字表示输出电压的稳压值。
②输出负电压系列的集成稳压器(79××),其输出端电压对公共端为负向电压,例如7905、7906、7912等。
其中,字头“79”表示输出电压为负值,后面数字表示输出电压的稳压值。
(3)根据输出电流分类①输出为小电流,代号“L”。
如78L××,最大输出电流为0.1A。
②输出为中电流,代号“M”。
如78M××,最大输出电流为0.5A。
③输出为大电流,代号“S”。
如78S××,最大输出电流为2A。
三端稳压器的电路应用原理引言三端稳压器是一种常见的电压稳定器件,广泛用于电子电路中,能够将不稳定的输入电压转化为稳定的输出电压。
本文将介绍三端稳压器的电路应用原理,并用列点的方式进行说明。
三端稳压器的基本原理1.三端稳压器由输入端、输出端和调整引脚组成。
2.输入端的电压可以是较大的不稳定电压。
3.通过内部电路的调整,输出端可以提供稳定的电压。
4.调整引脚可以用来设置输出电压的大小。
三端稳压器的工作原理1.输入电压通过输入端进入三端稳压器。
2.三端稳压器内部电路对输入电压进行滤波和调整,保证输出电压稳定。
3.输出端提供稳定的电压给外部电路。
4.调整引脚可通过改变内部电路参数来调整输出电压。
三端稳压器的应用场景1.电子设备电路中,对于对电压要求较高的元件,如集成电路、微处理器等。
2.电源管理电路中,用于提供稳定的电压给其他电路。
3.通信设备中,用于稳定信号传输。
三端稳压器的特点1.输出电压稳定,不受输入电压波动的影响。
2.输入电压的范围较大,能够适应不同的输入电压变化。
3.内部电路复杂,需要精确的设计和调整。
三端稳压器的优势1.稳定的输出电压可以有效保护电子设备和元件。
2.使用方便,只需要连接输入输出端和调整引脚即可。
3.体积小巧,适合于集成在小型电子设备中。
三端稳压器的分类1.固定输出电压稳压器:输出电压固定不可调。
2.可调输出电压稳压器:通过调整引脚可以改变输出电压。
三端稳压器的注意事项1.输入电压不要超过规定范围,否则会导致损坏。
2.在使用过程中要注意散热,防止过热损坏。
3.注意电路连接的正确性,以防止电流短路。
结论三端稳压器是一种重要的电压稳定器件,在电子电路中具有广泛的应用。
本文简要介绍了三端稳压器的电路应用原理,并列出了其工作原理、应用场景、特点、优势和注意事项。
通过学习和了解三端稳压器的原理和应用,能够更好地应用于电子设备和电路中,提供稳定的电压。
