“同名端”的简易判别法
- 格式:doc
- 大小:40.00 KB
- 文档页数:3
大学电路同名端的判定方法大学电路中,同名端的判定方法可以通过以下几种方式来进行:1. 端口标注法(Port labeling method):这是最常用的一种判定方法。
在大多数电路图中,每个元件的端口都会被标注上符号,如V、A、B等。
当两个元件的端口标注相同时,即可判定它们为同名端。
例如,当电路图中一个电压源的正极被标注为V,而一个电阻的一端也被标注为V时,就可以认为它们是同名端。
这种方法简单明了,容易理解和操作。
2. 连接关系法(Connection method):这种方法主要适用于复杂的电路图,通过观察元件之间的连接关系来判定同名端。
当两个元件的一个端口与其他元件相连接时,它们很有可能是同名端。
例如,当一个电压源的正极与一个电阻相连接时,可以认为它们是同名端。
对于复杂的电路图,可以借助连线颜色、虚线等手段来帮助观察连接关系。
3. 符号法(Symbol method):这种方法主要适用于线路较为简单的情况,通过观察元件符号的形状和特点来判定同名端。
在大多数电路图中,元件的符号形状是经过标准化的,符号之间存在一定的相似性。
当两个元件的符号之间存在相似性时,即可判定它们为同名端。
例如,在一个电路图中,一个电力源的符号上有两个平行的线段,而一个电压表的符号上也有两个平行的线段,那么可以认为它们是同名端。
4. 连接状态法(Connection status method):这种方法主要适用于已经搭建好的电路实验中,通过测量电路的具体参数来判定同名端。
当两个元件的连接状态相同时,即可判定它们为同名端。
例如,在一个电路实验中,当两个电阻的一端接在同一个节点上,并且测得的电阻值相等时,可以认为它们是同名端。
总之,判定大学电路中同名端的方法主要包括端口标注法、连接关系法、符号法和连接状态法。
不同的方法可以互相补充,根据具体的情况选择合适的方法进行判定。
对于复杂的电路图,可以通过结合多种判定方法来提高准确性。

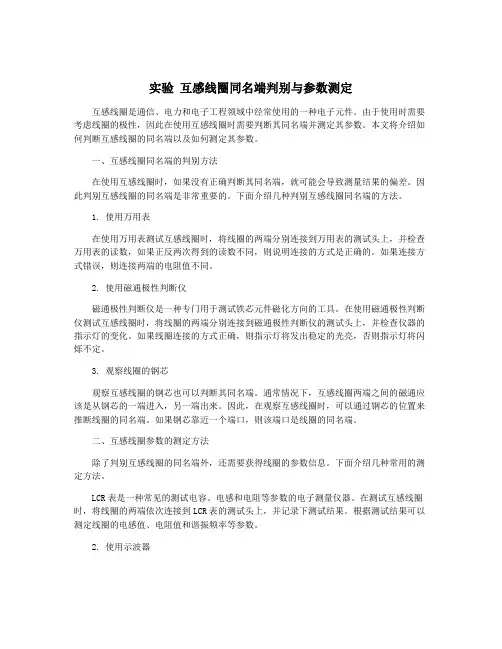

实验互感线圈同名端判别与参数测定互感线圈是通信、电力和电子工程领域中经常使用的一种电子元件。
由于使用时需要考虑线圈的极性,因此在使用互感线圈时需要判断其同名端并测定其参数。
本文将介绍如何判断互感线圈的同名端以及如何测定其参数。
一、互感线圈同名端的判别方法在使用互感线圈时,如果没有正确判断其同名端,就可能会导致测量结果的偏差。
因此判别互感线圈的同名端是非常重要的。
下面介绍几种判别互感线圈同名端的方法。
1. 使用万用表在使用万用表测试互感线圈时,将线圈的两端分别连接到万用表的测试头上,并检查万用表的读数,如果正反两次得到的读数不同,则说明连接的方式是正确的。
如果连接方式错误,则连接两端的电阻值不同。
2. 使用磁通极性判断仪磁通极性判断仪是一种专门用于测试铁芯元件磁化方向的工具。
在使用磁通极性判断仪测试互感线圈时,将线圈的两端分别连接到磁通极性判断仪的测试头上,并检查仪器的指示灯的变化。
如果线圈连接的方式正确,则指示灯将发出稳定的光亮,否则指示灯将闪烁不定。
3. 观察线圈的钢芯观察互感线圈的钢芯也可以判断其同名端。
通常情况下,互感线圈两端之间的磁通应该是从钢芯的一端进入,另一端出来。
因此,在观察互感线圈时,可以通过钢芯的位置来推断线圈的同名端。
如果钢芯靠近一个端口,则该端口是线圈的同名端。
二、互感线圈参数的测定方法除了判别互感线圈的同名端外,还需要获得线圈的参数信息。
下面介绍几种常用的测定方法。
LCR表是一种常见的测试电容、电感和电阻等参数的电子测量仪器。
在测试互感线圈时,将线圈的两端依次连接到LCR表的测试头上,并记录下测试结果。
根据测试结果可以测定线圈的电感值、电阻值和谐振频率等参数。
2. 使用示波器示波器可以用于测定互感线圈的漏感值和质量因数等参数信息。
在使用示波器测试时,需要将线圈和电容串联在一起形成振荡电路,然后使用示波器观察电路的振荡波形,计算出线圈的漏感值和质量因数。
3. 使用信号源信号源可以用来检测互感线圈的频率响应,以及光汉克效应和皮肤效应等参数信息。
变压器同名端判断最简单方法变压器是一种常见的电力设备,用于改变交流电的电压。
在变压器中,有两个同名端,即输入端和输出端,用于连接电源和负载。
判断变压器的同名端最简单的方法是通过观察变压器的标识或者使用测试仪器进行测量。
我们可以通过观察变压器的标识来确定其同名端。
在变压器上通常会有标识,标明输入端和输出端。
常见的标识方法有使用字母、数字或者符号来表示。
例如,输入端可能会标有字母L、字母N或者符号“~”,而输出端可能会标有字母H、字母N或者符号“~”。
通过观察标识,我们可以确定变压器的同名端。
我们可以使用测试仪器来测量变压器的同名端。
常用的测试仪器包括万用表和示波器。
通过将测试仪器连接到变压器的两个端口上,我们可以测量输入端和输出端之间的电压差。
在测量之前,我们需要确保变压器没有连接到电源,以避免电击风险。
根据测量结果,我们可以确定变压器的同名端。
除了以上两种方法,我们还可以通过变压器的工作原理来判断其同名端。
变压器是利用电磁感应原理工作的,输入端通常与电源连接,输出端通常与负载连接。
在变压器中,输入端的电压经过变压器的线圈产生磁场,进而感应出输出端的电压。
根据电磁感应原理,输入端与输出端之间的电压差可以决定变压器的同名端。
总结起来,判断变压器的同名端最简单的方法是通过观察变压器的标识或者使用测试仪器进行测量。
观察标识可以直观地确定变压器的同名端,而测试仪器可以提供准确的测量结果。
此外,根据变压器的工作原理也可以判断同名端。
在使用变压器时,确保正确连接同名端是非常重要的,以保证电路的正常工作和安全运行。

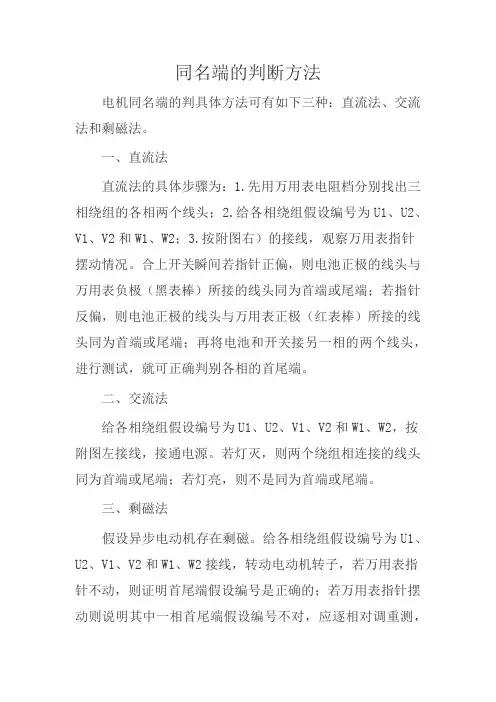

同名端的判断方法
电机同名端的判具体方法可有如下三种:直流法、交流法和剩磁法。
一、直流法
直流法的具体步骤为:1.先用万用表电阻档分别找出三相绕组的各相两个线头;2.给各相绕组假设编号为U1、U2、V1、V2和W1、W2;3.按附图右)的接线,观察万用表指针摆动情况。
合上开关瞬间若指针正偏,则电池正极的线头与万用表负极(黑表棒)所接的线头同为首端或尾端;若指针反偏,则电池正极的线头与万用表正极(红表棒)所接的线头同为首端或尾端;再将电池和开关接另一相的两个线头,进行测试,就可正确判别各相的首尾端。
二、交流法
给各相绕组假设编号为U1、U2、V1、V2和W1、W2,按附图左接线,接通电源。
若灯灭,则两个绕组相连接的线头同为首端或尾端;若灯亮,则不是同为首端或尾端。
三、剩磁法
假设异步电动机存在剩磁。
给各相绕组假设编号为U1、U2、V1、V2和W1、W2接线,转动电动机转子,若万用表指针不动,则证明首尾端假设编号是正确的;若万用表指针摆动则说明其中一相首尾端假设编号不对,应逐相对调重测,
直至正确为止。
(注意:若万用表指针不动,还得证明电动机存在剩磁,具体方法是改变接线,使却线号接反,转动转子后若指针仍不动,则说明没有剩磁,若指针摆动则表明有剩磁)。
同名端的判定方法
嘿,你知道啥是同名端不?同名端就是在同一磁通作用下,绕组中产生感应电动势极性相同的端点。
那咋判定同名端呢?咱可以用直流法呀!把两个绕组串联起来,接上直流电源,用直流电压表测量两个绕组的电压。
如果电压表读数为两个绕组电压之和,那接电源正极的端点就是同名端。
这就好比两个小伙伴一起拉车,方向一致力量就大,那这两个端点就是同名端啦!
判定同名端的时候有啥注意事项呢?那可得小心接错线呀!要是接错了,那可就乱套啦!就像你走路走错了方向,越走越远。
而且要仔细观察电压表的读数,别粗心大意看错了。
这过程安全不?稳定不?放心吧!只要你按照正确的方法操作,那是相当安全稳定的。
就跟你走在平平稳稳的大路上一样,没啥好担心的。
同名端有啥应用场景呢?在变压器中可重要啦!可以确定绕组的连接方式。
还有在电动机中,能帮助我们更好地理解电机的工作原理。
这优势可明显了,就好比有了一把万能钥匙,能打开很多难题的大门。
给你举个实际案例吧!有一次,一个工程师在维修变压器的时候,就是通过判定同名端,快速找到了故障点,解决了问题。
要是没有这个方法,
那可就抓瞎啦!
所以说,同名端的判定方法真的很重要。
它能帮我们解决很多实际问题,让我们在电气领域的探索更加顺利。
变压器同名端判断方法
嘿,你知道变压器同名端咋判断不?其实有好几种方法呢!比如直流法,给变压器的一侧绕组通上直流电,然后用万用表测量另一侧绕组的感应电压。
如果电压是正的,那这两个绕组的起头就是同名端。
这就好比找两个好朋友,一起做游戏,有相同反应的就是一伙的。
判断同名端的时候可得注意安全!变压器可不能随便乱碰,万一触电了咋办?一定要先断电,确认安全了再操作。
而且操作的时候要仔细,别弄错了绕组,不然得出错误的结果,那可就麻烦啦!
那变压器同名端判断有啥用呢?应用场景可多啦!在电子电路设计中,知道同名端可以正确连接变压器,保证电路的稳定性。
就像盖房子,得把砖头摆对了位置,房子才结实。
如果同名端判断错误,电路可能就不稳定,甚至会出故障。
给你说个实际案例吧!有一次,一个工程师在设计电源电路的时候,就因为没判断好变压器的同名端,结果电路一直不稳定,输出电压忽高忽低。
后来经过仔细检查,发现是同名端判断错误,改正后电路就正常工作了。
这就说明,判断好同名端是多么重要啊!
变压器同名端判断方法简单实用,能让你的电路设计更准确,更稳定。
赶紧试试吧!。
“同名端”的简易判别法在电子电路中,对于两个或两个以上的有电磁耦合的线圈,常常需要知道互感电动势的极性。
例如,LC正弦波振荡器中,必须使互感线圈的极性正确连接,才能产生振荡。
如何确定两电磁线圈的同名端呢?笔者在担任《电工基础》教学过程中注意对知识规律的总结,归纳一些简易的“口诀”、“方法”等,让学生在理解的基础上进行记忆,在解题方面能快速应用并降低难度。
我们知道:在同一变化磁通的作用下,互感线圈的感应电动势极性始终保持一致的端点,称为同名端。
为了说明同名端的意义,先来研究图1所示的互感线圈。
在判别时分两种情况来加以说明:当线圈L1通入电流 i ,并且假定电流i是随着时间增大的,则电流 i 所产生的自感磁通和互感磁通也随时间增加。
由于磁通的变化,线圈L1中要产生自感电动势,线圈L2中要产生互感电动势。
它们的感应电流产生的磁通与Φ方向相反,以反对原磁通Φ的增加(若i随时间而减少,则感应电流产生的磁通,与Φ方向相同,以反对原磁通Φ的减少)。
根据右手螺旋法则,在图(a)中,线圈L1的自感电动势从B指向A,线圈L2的互感电动势从D指向C。
由此可见,A与C、B与D的极性相同。
在图(b)中,线圈L1的自感电动势从B指向A,线圈L2的互感电动势从C指向D,可见A与D、B与C的极性相同。
另外,无论电流从哪端流入线圈,在图(a)中A与C、B与D的极性仍然保持相同,在图(b)中,A与D、B与C的极性保持相同。
上述方法是在知道两线圈绕向的情况下,应用楞次定律,假定一线圈通入电流并按照下列步骤进行:1、确定原磁通方向;2、判定穿过回路的原磁通的变化情况(根据原线圈中电流的变化);3、根据楞次定律再假定互感线圈闭合来确定感应电流的磁场方向;4、根据右手螺旋法则,由感应电流的磁场方向来确定感应电流方向,从而推导得出自感电动势和互感电动势的指向,由此确定两线圈的同名端。
应用教材所提的方法来判定两个互感线圈的同名端,过程较为繁琐,特别是遇到具有多个互感线圈的情形时就更为复杂,学生容易造成混乱。

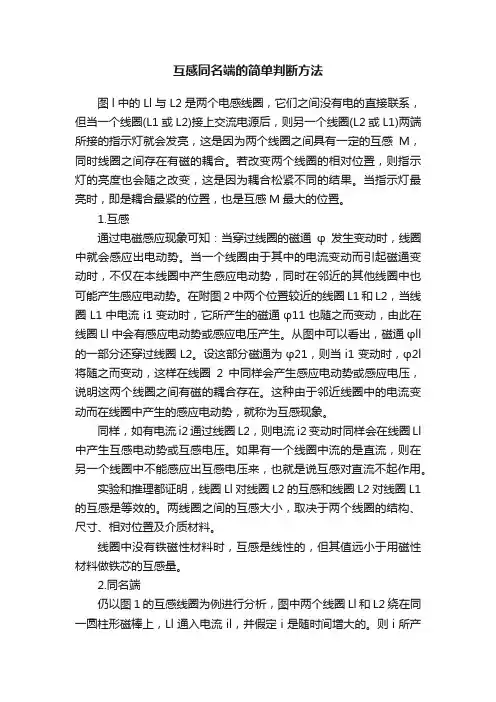

互感同名端的简单判断方法图l中的Ll与L2是两个电感线圈,它们之间没有电的直接联系,但当一个线圈(L1或L2)接上交流电源后,则另一个线圈(L2或L1)两端所接的指示灯就会发亮,这是因为两个线圈之间具有一定的互感M,同时线圈之间存在有磁的耦合。
若改变两个线圈的相对位置,则指示灯的亮度也会随之改变,这是因为耦合松紧不同的结果。
当指示灯最亮时,即是耦合最紧的位置,也是互感M最大的位置。
1.互感通过电磁感应现象可知:当穿过线圈的磁通φ发生变动时,线圈中就会感应出电动势。
当一个线圈由于其中的电流变动而引起磁通变动时,不仅在本线圈中产生感应电动势,同时在邻近的其他线圈中也可能产生感应电动势。
在附图2中两个位置较近的线圈L1和L2,当线圈L1中电流i1变动时,它所产生的磁通φ11也随之而变动,由此在线圈Ll中会有感应电动势或感应电压产生。
从图中可以看出,磁通φll 的一部分还穿过线圈L2。
设这部分磁通为φ21,则当i1变动时,φ2l 将随之而变动,这样在线圈2中同样会产生感应电动势或感应电压,说明这两个线圈之间有磁的耦合存在。
这种由于邻近线圈中的电流变动而在线圈中产生的感应电动势,就称为互感现象。
同样,如有电流i2通过线圈L2,则电流i2变动时同样会在线圈Ll 中产生互感电动势或互感电压。
如果有一个线圈中流的是直流,则在另一个线圈中不能感应出互感电压来,也就是说互感对直流不起作用。
实验和推理都证明,线圈Ll对线圈L2的互感和线圈L2对线圈L1的互感是等效的。
两线圈之间的互感大小,取决于两个线圈的结构、尺寸、相对位置及介质材料。
线圈中没有铁磁性材料时,互感是线性的,但其值远小于用磁性材料做铁芯的互感量。
2.同名端仍以图1的互感线圈为例进行分析,图中两个线圈Ll和L2绕在同一圆柱形磁棒上,Ll通入电流il,并假定i是随时间增大的。
则i所产生的磁通φl也随时间增大,这时,Ll要产生自感电动势,L2要产生互感电动势(这两个电动势都是由φl变化引起的),它们所推动的感应电流都将产生与φl方向相反的磁通,反对φ1的增加(若i随时间减小,则感应电流产生的磁通与φl方向相同,反对φl的减少)。

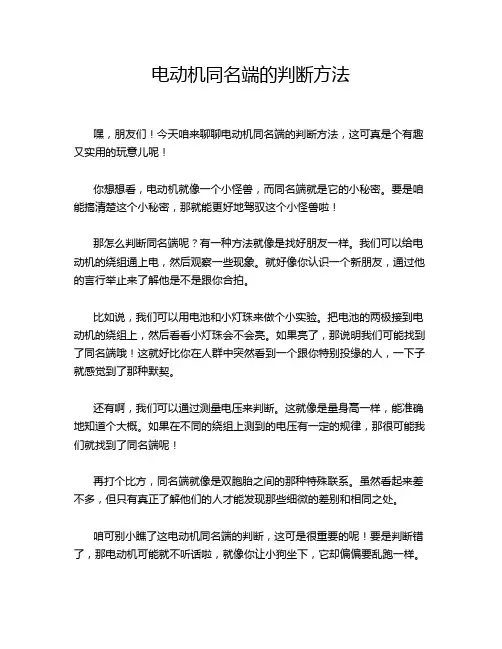

电动机同名端的判断方法
嘿,朋友们!今天咱来聊聊电动机同名端的判断方法,这可真是个有趣又实用的玩意儿呢!
你想想看,电动机就像一个小怪兽,而同名端就是它的小秘密。
要是咱能搞清楚这个小秘密,那就能更好地驾驭这个小怪兽啦!
那怎么判断同名端呢?有一种方法就像是找好朋友一样。
我们可以给电动机的绕组通上电,然后观察一些现象。
就好像你认识一个新朋友,通过他的言行举止来了解他是不是跟你合拍。
比如说,我们可以用电池和小灯珠来做个小实验。
把电池的两极接到电动机的绕组上,然后看看小灯珠会不会亮。
如果亮了,那说明我们可能找到了同名端哦!这就好比你在人群中突然看到一个跟你特别投缘的人,一下子就感觉到了那种默契。
还有啊,我们可以通过测量电压来判断。
这就像是量身高一样,能准确地知道个大概。
如果在不同的绕组上测到的电压有一定的规律,那很可能我们就找到了同名端呢!
再打个比方,同名端就像是双胞胎之间的那种特殊联系。
虽然看起来差不多,但只有真正了解他们的人才能发现那些细微的差别和相同之处。
咱可别小瞧了这电动机同名端的判断,这可是很重要的呢!要是判断错了,那电动机可能就不听话啦,就像你让小狗坐下,它却偏偏要乱跑一样。
所以啊,大家可得认真对待这个事儿。
多试试不同的方法,多积累点经验。
就像学骑自行车一样,一开始可能会摔倒,但慢慢就熟练啦!
总之,电动机同名端的判断方法就藏在我们的日常生活中,只要我们用心去发现,去尝试,就一定能掌握它!这可不是什么难事,大家加油哦!。

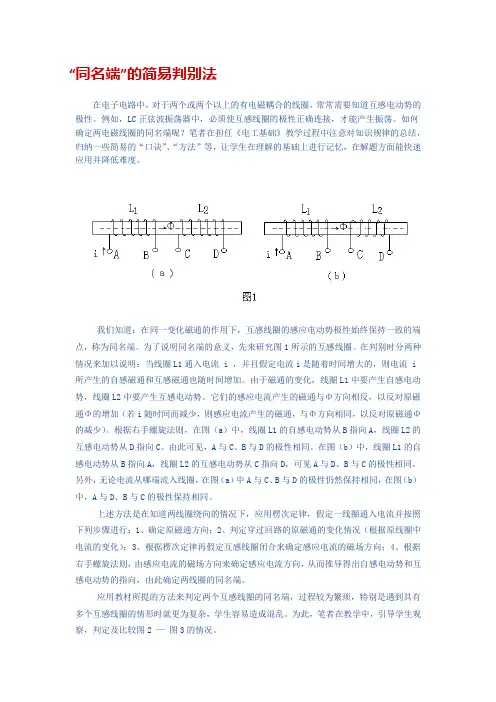

“同名端”的简易判别法
广东省惠州商业学校何建文
在电子电路中,对于两个或两个以上的有电磁耦合的线圈,常常需要知道互感电动势的极性。
例如,LC正弦波振荡器中,必须使互感线圈的极性正确连接,才能产生振荡。
如何确定两电磁线圈的同名端呢?笔者在担任《电工基础》教学过程中注意对知识规律的总结,归纳一些简易的“口诀”、“方法”等,让学生在理解的基础上进行记忆,在解题方面能快速应用并降低难度。
我们知道:在同一变化磁通的作用下,互感线圈的感应电动势极性始终保持一致的端点,称为同名端。
为了说明同名端的意义,先来研究图1所示的互感线圈。
在判别时分两种情况来加以说明:当线圈L1通入电流i ,并且假定电流i是随着时间增大的,则电流i所产生的自感磁通和互感磁通也随时间增加。
由于磁通的变化,线圈L1中要产生自感电动势,线圈L2中要产生互感电动势。
它们的感应电流产生的磁通与Φ方向相反,以反对原磁通Φ的增加(若i随时间而减少,则感应电流产生的磁通,与Φ方向相同,以反对原磁通Φ的减少)。
根据右手螺旋法则,在图(a)中,线圈L1的自感电动势从B指向A,线圈L2的互感电动势从D指向C。
由此可见,A与C、B与D的极性相同。
在图(b)中,线圈L1的自感电动势从B指向A,线圈L2的互感电动势从C指向D,可见A与D、B与C的极性相同。
另外,无论电流从哪端流入线圈,在图(a)中A与C、B与D的极性仍然保持相同,在图(b)中,A与D、B与C的极性保持相同。
上述方法是在知道两线圈绕向的情况下,应用楞次定律,假定一线圈通入电流并按照下列步骤进行:1、确定原磁通方向;2、判定穿过回路的原磁通的变化情况(根据原线圈中电流的变化);3、根据楞次定律再假定互感线圈闭合来确定感应电流的磁场方向;4、根据右手螺旋法则,由感应电流的磁场方向来确定感应电流方向,从而推导得出自感电动势和互感电动势的指向,由此确定两线圈的同名端。
应用教材所提的方法来判定两个互感线圈的同名端,过程较为繁琐,特别是遇到具有多个互感线圈的情形时就更为复杂,学生容易造成混乱。
为此,笔者在教学中,引导学生观察,判定及比较图2 —图3的情况。
对于图2,这种有单一闭合磁路的情况:假定端子A为电流i流入并增大(或减小),则由楞次定律知,电流i所产生的自感磁通和互感磁通也随时间增加(或减小),则原线圈L1自感电动势从A指向B(或由A指向B),互感线圈L2的互感电动势从C指向D(或从D指向C),可见A与D、B与C为同名端。
对于图3有多个闭合磁路的情况:假定端子A为电流i流入并增大(或减小),则由楞次定律知,电流i所产生的自感磁通和互感磁通也随时间增加(或减小),并且可形成两个闭合回路I与Ⅱ,应用右手螺旋法则,知线圈L1自感电动势从B指向A(或由A指向B),处于闭合磁路I中的互感线圈L2的互感电动势从C指向D(或由D指向C);而处于闭合磁路Ⅱ中的互感线圈L3的互感电动势从E指向F(或由F指向E),可见A与D 与F、B与C与E为同名端。
根据上图三种情况,笔者归纳出“直线形:端子同侧正入同极;回路形:端子异侧正入同极”。
即如果两个耦合线圈在同一直线端子处于同一侧,同为正面绕入的端子为
同名端(或理解为同为反面绕入的端子都为同名端)。
如果两个耦合线圈在同一回路的两侧端子处于不同方向,同为正面绕入的端子为同名端(或理解为同为反面绕入的端子都为同名端)。
同名端简易判别方法的口诀在解决线圈的串、并联方面的习题更为方便快捷。
从教学效果及指导学生解答习题方面来看,收效明显,并且为后继科目的教与学做好铺垫。
