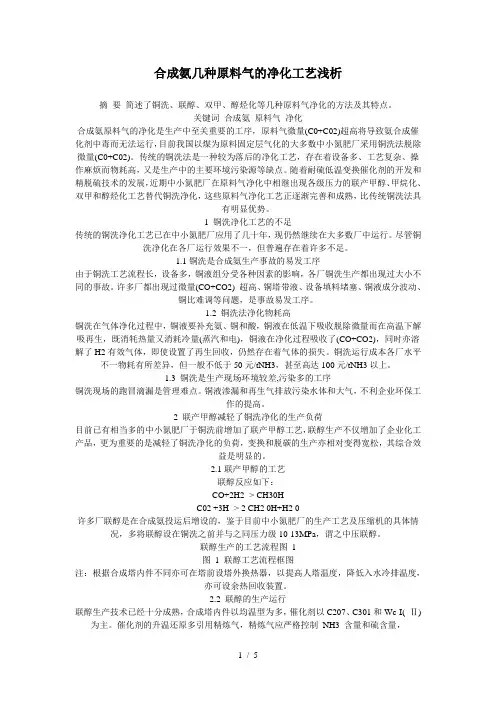

合成氨几种原料气的净化工艺浅析摘要简述了铜洗、联醇、双甲、醇烃化等几种原料气净化的方法及其特点。
关键词合成氨原料气净化合成氨原料气的净化是生产中至关重要的工序，原料气微量(C0+C02)超高将导致氨合成催化剂中毒而无法运行，目前我国以煤为原料固定层气化的大多数中小氮肥厂采用铜洗法脱除微量(C0+C02)。
传统的铜洗法是一种较为落后的净化工艺，存在着设备多、工艺复杂、操作麻烦而物耗高，又是生产中的主要环境污染源等缺点。
随着耐硫低温变换催化剂的开发和精脱硫技术的发展，近期中小氮肥厂在原料气净化中相继出现各级压力的联产甲醇、甲烷化、双甲和醇烃化工艺替代铜洗净化，这些原料气净化工艺正逐渐完善和成熟，比传统铜洗法具有明显优势。
1 铜洗净化工艺的不足传统的铜洗净化工艺已在中小氮肥厂应用了几十年，现仍然继续在大多数厂中运行。
尽管铜洗净化在各厂运行效果不一，但普遍存在着许多不足。
1.1铜洗是合成氨生产事故的易发工序由于铜洗工艺流程长，设备多，铜液组分受各种因素的影响，各厂铜洗生产都出现过大小不同的事故。
许多厂都出现过微量(CO+CO2) 超高、铜塔带液、设备填料堵塞、铜液成分波动、铜比难调等问题，是事故易发工序。
1.2 铜洗法净化物耗高铜洗在气体净化过程中，铜液要补充氨、铜和酸，铜液在低温下吸收脱除微量而在高温下解吸再生，既消牦热量又消耗冷量(蒸汽和电)，铜液在净化过程吸收了(CO+CO2)，同时亦溶解了H2有效气体，即使设置了再生回收，仍然存在着气体的损失。
铜洗运行成本各厂水平不一物耗有所差异，但一般不低于50元/tNH3，甚至高达100元/tNH3以上。
1.3 铜洗是生产现场环境较差,污染多的工序铜洗现场的跑冒滴漏是管理难点。
铜液渗漏和再生气排放污染水体和大气，不利企业环保工作的提高。
2 联产甲醇减轻了铜洗净化的生产负荷目前已有相当多的中小氮肥厂于铜洗前增加了联产甲醇工艺，联醇生产不仅增加了企业化工产品，更为重要的是减轻了铜洗净化的负荷，变换和脱碳的生产亦相对变得宽松，其综合效益是明显的。
合成氨工艺及反应原理简介合成氨工艺采用烃类蒸汽转化法。
天然气经加压至4.05MPa，经预热升温在脱硫工序脱硫后，与水蒸汽混合，进入一段转化炉进行转化制H2，随后进入二段转化炉，在此引入空气，转化气在炉内燃烧放出热量，供进一步转化，同时获得N2。
工艺气经余热回收后，进入变换系统，将CO变为CO2，随后经脱碳、甲烷化反应除去CO和CO2，分离出的CO2送往尿素工艺。
工艺气进入分子筛系统除去少量水份，为合成氨提供纯净的氢氮混合气。
氢氮混合气经压缩至14MPa，送入合成塔进行合成氨的循环反应，少量惰性气体经过普里森系统分离进行回收利用。
产品氨送往尿素工艺和氨罐保存。
合成氨工艺的5个过程：1、天然气脱硫：R-SH+H2＝RH+H2S H2S+ZnO＝H2O(汽)+ZnS2、转化CH4+H20(汽)＝CO+3H2 CH4+2H2O(汽)＝CO2+4H2 （H2+ 1/2 O2＝H2O）3、变换：CO+H2O(汽)＝CO2+H24、脱碳：1）K2CO3＋CO2＋H2O⇔2KHCO32KHCO3⇔K2CO3＋CO2＋H2O2）甲烷化：CO+3H2＝CH4+H2O CO2+4H2＝CH4+2H2O5、N2＋3H2＝2NH31 脱硫系统工艺流程及原理1.1流程天然气进入界区后分为两路：一路作原料气，另一路作燃料气。
原料天然气进入原料气压缩机吸入罐116-F，除去携带的液体，经过原料气压缩机102-J被压缩到4.05MPa(G)，经过原料气预热盘管预热到399℃，接着原料气与来自合成气压缩机103-J一段的富氢气混合。
经过Co-Mo加氢器101-D把有机硫转换成H2S，将3 ml/m3的有机硫转化为无机硫，原料气中总硫为30～90ml/m3左右，经氧化锌脱硫槽脱硫至总硫小于0.5mg/m3。
随后进入氧化锌脱硫槽，天然气中的硫化物被ZnO所吸附，制得合格原料气。
ZnO脱硫槽共二个，可以串联或并联操作，一般串联操作。
阀门及管线的配置可以使任何一个脱硫槽停止使用而另一个继续运转。
一、概述：吸收是利用各组分溶解度的不同而分离气体混合物的操作。
混合气体与适当的液体接触，气体中的一个或几个组分便溶解于液体中而形成溶液，于是原组分的一部分气体分离。
对与此题中的易溶气体是CO2。
依题意：年工作日以330天，每天以24小时连续运行计，合成氨原料气处理量为23500m3/ h。
变换气组成及分压如下表表变换气的组成及分压工业上脱除二氧化碳的方法主要有物理吸收法，化学吸收法，物理化学吸收法。
本次设计是小合成氨厂原料气中二氧化碳的脱除，化学吸收法对工人素质要求较高，因此采用物理吸收法。
物理吸收法适合于CO2分压较高，净化度要求低的情况，再生时不用加热，只需降压或汽提，总能耗比化学吸收法低，但CO2分离回收率低，在脱CO2前需将硫化物去除。
物理吸收是利用原料气中的溶质(CO2)在吸收剂中的溶解度较大而除去的方法。
一般吸收采用高压及低温，解吸时采用减压或升温，减压解吸所需再生能量相当少。
此法的关键是选择优良的吸收剂。
所选的吸收剂必须对CO2的溶解度大、选择性好、沸点高、无腐蚀、无毒性、性能稳定。
典型的物理吸收法有加压水洗法、N2甲基吡咯烷酮法、低温甲醇法、碳酸丙烯酯法(Flour 法)等。
碳酸丙烯酯法是碳酸丙烯酯为吸收剂的脱碳方法。
碳酸丙烯酯对CO2、H2S的溶解度较大，具有溶解热低、黏度小、蒸汽压低、无毒、化学性质稳定、无腐蚀等优点。
此法CO2的分离回收率较高，能耗低已得到小合成氨厂的广泛应用，经过各种方法的比较，最后选择用碳酸丙烯酯法吸收二氧化碳。
二、生产流程说明碳酸丙烯酯脱碳工艺流程一般由吸收、闪蒸、汽提（即溶剂再生）和气相中带出的溶剂回收等部分组成。
（见下图）参考[4]吸收过程：由氮氢压缩工段来的约1.6MP a的变换气，经油分离器再次分离气体中的油沫后，从脱碳塔底部进入，变换气与塔中喷淋的碳酸丙烯酯液逆流接触，变换气中大部分的二氧化碳被碳酸丙烯酯溶液吸收，出脱碳塔的净化气中含CO2<1.1%.再经碳酸丙烯酯回收器、碳酸丙烯酯分离器除去气体中夹带的碳酸丙烯酯雾沫后送出工段去氮氢气压缩工段。
