第页，共页JJ1401 路基路面厚度试验检测记录表（挖坑或钻芯法）第页，共页JJ1402b路基路面压实度试验检测记录表（环刀法）第页，共页JJ1402a 路基路面压实度试验检测记录表（灌砂法）第页，共页JJ1402c 沥青路面压实度试验检测记录表（表干法）试验室名称：安徽省徽通路桥工程检测有限责任公司记录编号：第页，共页JJ1402d 沥青路面压实度试验检测记录表（水中重法）试验室名称：安徽省徽通路桥工程检测有限责任公司记录编号：第页，共页JJ1402e 沥青路面压实度试验检测记录表（蜡封法）试验室名称：安徽省徽通路桥工程检测有限责任公司记录编号：第页，共页JJ1403 路基路面平整度试验检测记录表（三米直尺法）试验室名称：安徽省徽通路桥工程检测有限责任公司记录编号：第页，共页JJ1404 土基回弹模量试验检测记录表(承载板法)试验室名称：安徽省徽通路桥工程检测有限责任公司记录编号：第页，共页JJ1405 路基路面弯沉检测记录表（贝克曼梁法）试验室名称：安徽省徽通路桥工程检测有限责任公司记录编号：第页，共页JJ1406a 路面构造深度试验检测记录表（手工铺砂法）试验室名称：安徽省徽通路桥工程检测有限责任公司记录编号：第页，共页JJ1406b 路面构造深度试验检测记录表（电动铺砂仪法）试验室名称：安徽省徽通路桥工程检测有限责任公司记录编号：第页，共页JJ1407 路面摩擦系数试验检测记录表（摆式仪法）第页，共页JJ1408 沥青路面渗水系数试验检测记录表第页，共页JJ1410a 路基路面宽度试验检测记录表第页，共页JJ1410b 路基路面高程试验检测记录表第页，共页JJ1410c 路基路面横坡度试验检测记录表第页，共页JJ1412 土基现场CBR值试验检测记录表水泥混凝土试件抗压强度试验记录承包单位: 合同号:。
《公路路基路面现场测试规程》（JTG 3450-2019）宣贯培训宣贯人：周海波2020年06月01日04结束语03学习与现场检测要求02新旧规范比对01新规范修订的主要内容CONTENTS目录（一）修改完善了部分试验方法的名称、适用范围、仪具与材料技术要求、方法与步骤（二）原规程第3章“取样方法”修改为“现场抽样”,分为“选点方法”和“钻芯和切割取样方法（三）原规程第7章“强度和模量¨与第8章“承载能力”合并为本规程第7章“承载能力（四）原规程第12章“错台”与第13章“车辙”合并为本规程第11章“路基路面损坏（五）原规程第14章“施工控制”修改为本规程第12章“其他”。
（六）增加了“T0926土石路堤或填石路堤压实沉降差测试方法T0935手推式断面仪测试平整度方法T0946落球仪测试土质路基模量方法T057激光式高速路面弯沉测定仪测试路面弯沉方法T0958取芯法测试水泥混凝士路面强度方法T0969数宇式摆式仪测试路面摩擦系数方法T0974路面表观损坏测试方法T0975弯沉法测试水泥混凝土路面脱空方法T0976探坑法测试路面结构病害方法T0985层间粘结强度测试方法T0986统计通过法测试路面对交通噪声影响方法T0987拖车法测定路面对轮胎噪声影响测试方法”12项试验方法,以及1个附录:相关性试验方法。
（七）删除了原规程“T0956-1995射钉法快速测定水泥混凝土强度试验方法¨T0983-2008 沥青混合料质量总量检验方法”2项试验方法（一）路基路面几何尺寸测试方法项 目新（JTG 3450-2019）旧(JTG E60-2008)1、路基路面宽度测试宽度准确至0.001m 对高速公路及一级公路，准确至0.005m；对其它等级公路，准确至0.01m2、路面横坡测试两测点水平距离准确至0.005m对高速公路及一级公路，准确至0.005m；对其它等级公路，准确至0.01m3、中线偏位有中线坐标的道路准确至1mm对高速公路及一级公路，准确至5mm；对其它等级公路，准确至10mm无中桩坐标的低级道路准确至1mm准确至10mm（二）几何数据测试系统测试几何线形方法项 目新（JTG 3450-2019）旧(JTG E60-2008)1、测试系统技术要求和参数a、横坡测角允许偏差±0.1°b、纵坡测角允许偏差±0.1°c、曲率半径分辨率不大于1°横坡分辨率≤0.1°2、测试车速30-80km/h30-90km/h（三）挖坑灌砂法测定压实度试验方法项 目新（JTG 3450-2019）旧(JTG E60-2008)1、灌砂筒的选择a、φ100 最大粒径＜13.2mm，层厚≤150mmb、φ150 最大粒径＜31.5mm，层厚≤200mmc、φ200 最大粒径＜63mm，层厚≤300mmd、φ250及以上最大粒径≤100mm，层厚≤400mma、φ100 最大粒径＜13.2mm，层厚≤150mmb、φ150 最大粒径≥13.2mm，≤31.5mm，层厚≤200mm（三）挖坑灌砂法测定压实度试验方法项 目新（JTG 3450-2019）旧(JTG E60-2008)2、锥体砂重标定时灌砂高15±5mm距筒顶15mm左右度3、试验步骤中使用过的量24h以上放置一段时间砂放置时间4、对干密度精度要求未作要求0.01g/cm3（四）核子密湿度仪测试压实度方法项 目新（JTG 3450-2019）旧(JTG E60-2008)1、核子密湿度仪距其至少8m以上不得少于10m 他放射源的距离（五）环刀法测试压实度方法项 目新（JTG 3450-2019）旧(JTG E60-2008)1、环刀的技术要求环刀内径：6cm-8cm,高2cm-5.4cm,壁厚1.5mm-2mm环刀内径：6cm-8cm,高2cm-3cm,壁厚1.5mm-2mm2、人工取土器测定砂性土或砂层密度步骤（1）用两手平稳地将环刀垂直压下，环刀中部处于压实层厚的1/2深度用两手平稳地将环刀垂直压下，直至砂土柱突出环刀上端约2cm时为止（六）无核密度仪测试压实度方法项 目新（JTG 3450-2019）旧(JTG E60-2008)1、探测深度和探测时间要求最大探测深度≥10cm，最小探测深度≤2.5cm，单次测量时间：不大于5s探测深度≥4.0cm测量时间：1s（七）三米直尺测试平整度方法项 目新（JTG 3450-2019）旧(JTG E60-2008)1、楔形塞尺、深度尺分辨率要求，结果精度要求分辨率不大于0.5mm，结果准确至0.5mm分辨率不大于0.2mm，结果准确至0.2mm（八）车载式颠簸累积仪测试平整度方法项 目新（JTG 3450-2019）旧(JTG E60-2008)1、仪器测值与国际平整度指数IRI的相关性需标定的情况在正常行驶状态下行驶超过2000km在正常行驶状态下行驶超过20000km（九）车载式激光平整度仪测试平整度方法项 目新（JTG 3450-2019）旧(JTG E60-2008)1、国际平整度指数IRI的取值以m/km计，保留2位小数以m/km计（十）土基现场CBR值测试方法项 目新（JTG 3450-2019）旧(JTG E60-2008)1、适用范围中的不同之处不适用于填料粒径超过31.5mm的土基现场CBR测试本方法所用试样的最大集料粒径宜小于19.0mm，最大不超过31.5mm（十一）承载板测土基回弹模量方法项 目新（JTG 3450-2019）旧(JTG E60-2008)1、反力装置技术要求不同处在汽车大梁的后轴之后设有一加劲横梁作反力架作用在汽车大梁的后轴之后约80cm处，附设加劲横梁一根作反力架。
![《公路路基路面现场检测规程》JTG 34502019宣贯培训[1]](https://uimg.taocdn.com/289e6cc28e9951e79a8927a4.webp)

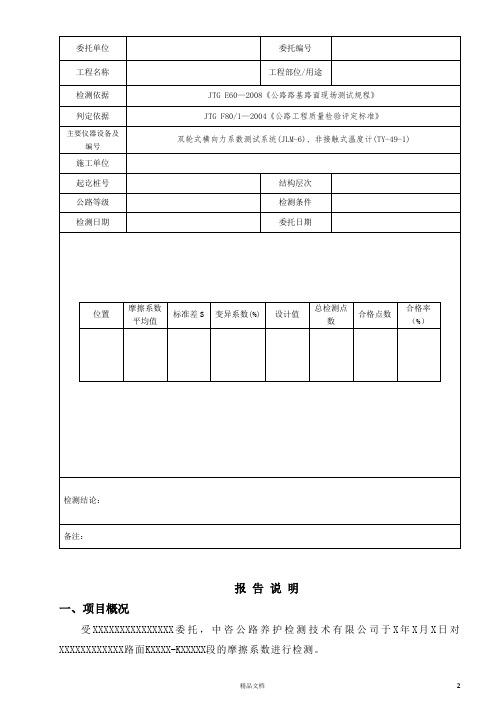

报告说明一、项目概况受XXXXXXXXXXXXXXX委托，中咨公路养护检测技术有限公司于X年X月X日对XXXXXXXXXXXX路面KXXXX-KXXXXX段的摩擦系数进行检测。
二、检测依据、检测方法及设备1.检测依据（1）《公路路基路面现场测试规程》（JTG E60—2008）；（2）《公路工程质量检验评定标准》（JTG F80/1—2004）；2.检测方法采用双轮式横向力系数测试系统测定路面摩擦系数试验方法。
根据委托单位要求，使用横向力系数测试车对受检路段路面进行连续检测，测试方法完全满足现行《公路路基路面现场测试规程》（JTG E60—2008）及《公路工程质量检验评定标准》（JTG F80/1—2004）对XX公路路面抗滑性能的检测要求。
检测速度为标准时速50km/h，连续采样，数据处理时分别以公里为评测区间，具体指标包括：各评测区间的横向力系数SFC平均值、标准差、代表值。
3.检测设备本次检测主要仪器设备见表2－1。
表2－1 主要仪器设备表路面抗滑性能检测设备采用路面横向力系数测试车，对XXXXXXXXXXXX进行连续检测。
此种仪器测定的是路面横向力系数（SFC），不仅能反映车辆在路面上制动时的路面抗力，还可表征车辆在路面上发生侧滑时的路面抗力。
在正式检测前，我们已对其进行了严格的标定和校核，其测试系统主要技术性能指标为：路面摩擦系数种类…………………………………………横向力系数；测试轮夹角……………………………………………………………15°；单轮静态标准荷载………………………………………………1.27kN；测试速度范围………………………………………………40～60km/h；标准测试速度……………………………………………………50km/h；横向力系数分辨力…………………………………………0.1（SFC）；测试轮规格………………………………………4.00/4.80-8光面轮胎；摩擦测试轮气压…………………………………………70kPa±3.5kPa；距离测试轮气压………………………………………210kPa±13.7kPa。

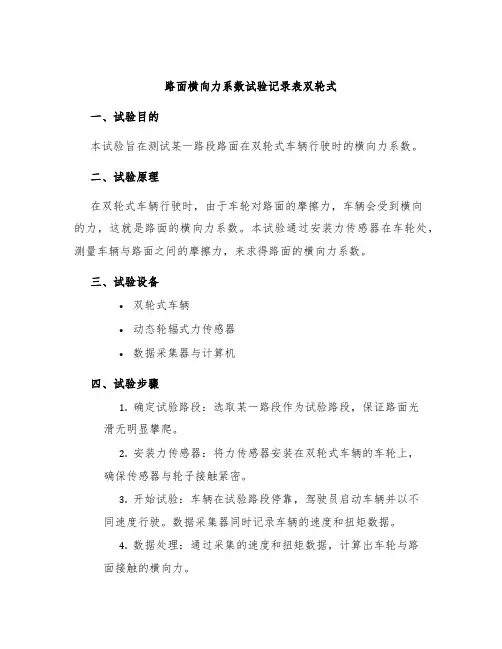

路面横向力系数试验记录表双轮式
一、试验目的
本试验旨在测试某一路段路面在双轮式车辆行驶时的横向力系数。
二、试验原理
在双轮式车辆行驶时，由于车轮对路面的摩擦力，车辆会受到横向
的力，这就是路面的横向力系数。
本试验通过安装力传感器在车轮处，测量车辆与路面之间的摩擦力，来求得路面的横向力系数。
三、试验设备
•双轮式车辆
•动态轮辐式力传感器
•数据采集器与计算机
四、试验步骤
1.确定试验路段：选取某一路段作为试验路段，保证路面光
滑无明显攀爬。
2.安装力传感器：将力传感器安装在双轮式车辆的车轮上，
确保传感器与轮子接触紧密。
3.开始试验：车辆在试验路段停靠，驾驶员启动车辆并以不
同速度行驶。
数据采集器同时记录车辆的速度和扭矩数据。
4.数据处理：通过采集的速度和扭矩数据，计算出车轮与路
面接触的横向力。
五、试验结果
经过多组试验数据的处理，得到该路段路面的横向力系数为：
μ = 0.75
六、试验结论
该路段路面的横向力系数较大，车辆行驶时需要注意操控，以免发生侧滑或失控事故。
七、试验注意事项
1.试验前需要对试验设备进行检查，确保正常使用。
2.安装力传感器时需要注意力传感器与轮子之间接触紧密、
稳固。
3.车辆在试验过程中需要保持稳定，尽量减少转向或急刹车
等情况。
八、参考文献
1.《车辆工程学基础》
2.《交通工程学》。

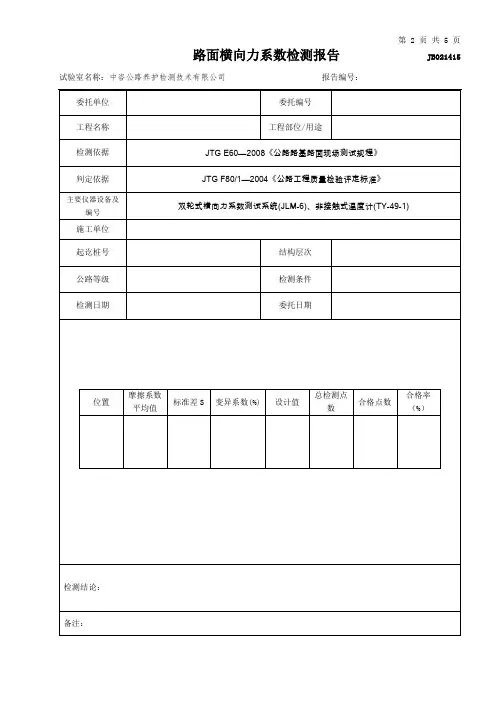

试验室名称：中咨公路养护检测技术有限公司报告编号：试验室名称：中咨公路养护检测技术有限公司报告编号：报告说明一、项目概况受XXXXXXXXXXXXXXX委托，中咨公路养护检测技术有限公司于X年X月X日对XXXXXXXXXXXX路面KXXXX-KXXXXX段的摩擦系数进行检测。
