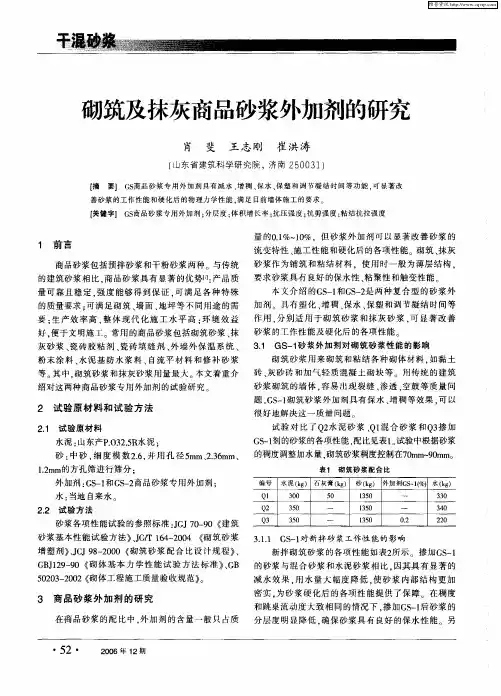

砌筑及抹灰商品砂浆外加剂的研究

关于高效建筑砂浆外加剂的使用的探讨当前，我国建筑工程中60％以上的建筑物仍沿用砖、砌块等墙体材料。

砌筑、抹灰施工中使用的建筑砂浆都为水泥砂浆或混合砂浆。

所谓混合砂浆就是在水泥砂浆中掺加一定量的石灰膏或石灰粉，以改善其和易性，使之容易施工操作。

但由于石灰质量不稳定，导致所配制的砂浆强度低、粘结性差，影响砌体工程质量，而且由于石灰粉掺加时粉尘大，施工现场劳动条件差，环境污染严重，不利于文明施工。

因此，如何提高和稳定建筑砂浆的质量，改善施工操作条件等是建筑施工中亟待研究解决的现实问题。

国外建材市场采用干拌料商品供应砌筑、抹灰用砂浆材料，使用较方便，性能较稳定，但成本很高。

国内自70年代末开始，一些地方采用微沫剂来改善砂浆的和易性，即在水泥砂浆中掺入松香皂来代替部分或全部石灰。

实践证明，砂浆中掺入微沫剂后，能改善和易性，而对其强度有一定影响，加量过多将明显降低砂浆的强度和粘结性，故目前已很少使用，有的地区已明文规定禁止使用。

SG系列高效建筑砂浆外加剂(以下简称SG系列外加剂)是一种新型的水泥砂浆拌合物添加剂，它完全不同于微沫剂，它的掺入不仅能显著改善建筑砂浆的和易性和保水性，而且能明显提高水泥砂浆的各项性能指标。

一、配制SG系列外加剂是根据水泥拌合物的水化机理，选用多种无机材料、有机高聚物、表面活性剂、偶联添加剂等专用材料配制而成的。

为了满足不同施工要求，SG系列外加剂分为SG—l型(砌筑用)及SG—2型(粉刷抹灰用)2种。

二、性能对掺SG系列外加剂配制的建筑砂浆性能作了较系统的实验室研究，并与末掺外加剂的水泥砂浆及混合砂浆的性能作了对比。

试验采用杭州双流水泥厂生产的425＃散装普通硅酸盐水泥；砂的细度模数为1．81的建筑用细砂或标准砂；SG—1型外加剂掺量为水泥用量的0．2％；SG—2型外加剂掺量为水泥用量的0．4％～0．6％。

试验方法按JGJ70—90要求进行。

（一）SG系列外加剂对砂浆用水量、稠度及凝结时间的影晌由表1可见，掺加SG系列外加剂后，砂浆的用水量明显下降，在稠度相近时，其用水量可减少10％以上，有的可达20％～30％，甚至更多。

蒸压加气混凝土砌块专用砂浆的研究与应用作者：郭晓军孙晓云郐寅杰来源：《城市建设理论研究》2014年第06期[摘要] 根据蒸压加气混凝土砌块的特点，研究了适用于轻砌块专用的砌筑砂浆和抹灰砂浆，介绍了专用砂浆的性能特点、施工要求等。

[关键词] 专用砂浆；保水性；粘结性能；蒸压加气混凝土砌块中图分类号： TU57 文献标识码： A一：前言蒸压加气混凝土砌块作为一种新型墙体材料，具有材料来源广、性能稳定、强度较高、质轻、易加工，而且保温、隔热、耐火性好等优点。

但是蒸压加气混凝土砌块自身也存在不少弱点，如它的吸水特点是先快后慢、容量大且持续时间长。

如若采用传统砂浆进行砌筑和抹灰时，极易使砂浆中水分过早被混凝土砌块吸收而失去凝结硬化条件，造成砌筑层达不到预期的强度和抹灰层达不到粘结度，从而造成空鼓、开裂。

为此，我们根据JC 890-2001《蒸压加气混凝土用砌筑砂浆与抹面砂浆》及JGJ/T70—2009《建筑砂浆基本性能试验方法标准》的要求，研究蒸压加气混凝土砌块专用砂浆。

二：蒸压加气混凝土砌块专用砂浆的材料组成、配合比加气混凝土专用砂浆是专门应用于加气混凝土砌体砌筑和抹面的砂浆，由于加气混凝土专用砂浆对保水性、流动性、抗开裂等有特殊要求，因此，需要加入改善砂浆保水性、流动性、提高粘结强度和抗裂性能的专用砂浆外加剂。

2.1 砂浆外加剂蒸压加气混凝土砌块与传统砌块相比具有前期吸水较快，随后慢慢降低并且持续吸水时间较长的特点，所以必须掺加保水增稠材料、聚合物、抗裂纤维等外加剂，它能够显著改善砂浆保水增稠的性能、提高砂浆粘结强度和抗裂性能。

a-1、保水增稠材料：是由纤维素一类组成，在砂浆中起到保水的作用并且使水与胶凝材料分散均匀。

目前已广泛应用于化工、建材等行业，是一种应用非常成熟、广泛的高分子化工产品；a-2、聚合物添加剂：是一种聚合物高分子材料，在砂浆中主要起到增加砂浆与砌块的粘结强度和附着力的作用；2.2 其它原材料蒸压加气混凝土砌块专用砂浆的其他原材料组成主要有：水泥和细砂。

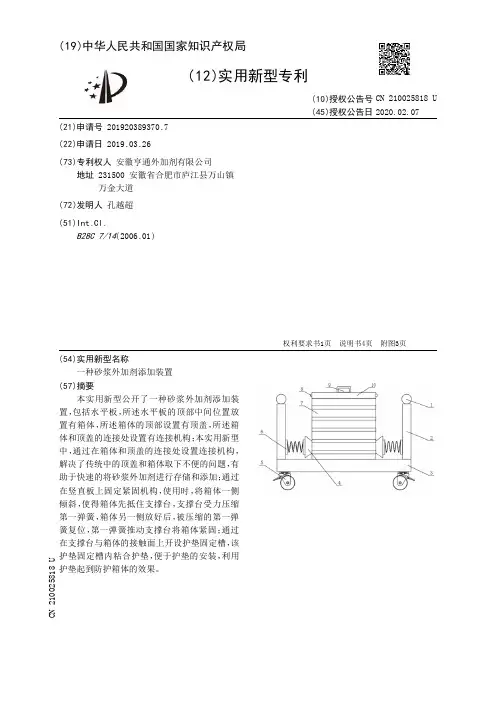

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920389370.7(22)申请日 2019.03.26(73)专利权人 安徽亨通外加剂有限公司地址 231500 安徽省合肥市庐江县万山镇万金大道(72)发明人 孔越超　(51)Int.Cl.B28C 7/14(2006.01)(54)实用新型名称一种砂浆外加剂添加装置(57)摘要本实用新型公开了一种砂浆外加剂添加装置，包括水平板，所述水平板的顶部中间位置放置有箱体，所述箱体的顶部设置有顶盖，所述箱体和顶盖的连接处设置有连接机构；本实用新型中，通过在箱体和顶盖的连接处设置连接机构，解决了传统中的顶盖和箱体取下不便的问题，有助于快速的将砂浆外加剂进行存储和添加；通过在竖直板上固定紧固机构，使用时，将箱体一侧倾斜，使得箱体先抵住支撑台，支撑台受力压缩第一弹簧，箱体另一侧放好后，被压缩的第一弹簧复位，第一弹簧推动支撑台将箱体紧固；通过在支撑台与箱体的接触面上开设护垫固定槽，该护垫固定槽内粘合护垫，便于护垫的安装，利用护垫起到防护箱体的效果。

权利要求书1页 说明书4页 附图3页CN 210025818 U 2020.02.07C N 210025818U权　利　要　求　书1/1页CN 210025818 U1.一种砂浆外加剂添加装置，包括水平板(3)，所述水平板(3)的顶部中间位置放置有箱体(7)，所述箱体(7)的顶部设置有顶盖(10)，其特征在于：所述箱体(7)和顶盖(10)的连接处设置有连接机构。

2.根据权利要求1所述的一种砂浆外加剂添加装置，其特征在于：所述连接机构包括凸起(8)、穿孔(11)、第二弹簧(15)和凹槽(16)，所述凹槽(16)相背开设于箱体(7)的顶壁，所述穿孔(11)相对开设于顶盖(10)的表面，所述凸起(8)的一端嵌入凹槽(16)，另一端伸出凹槽(16)，并可贯穿穿孔(11)，所述第二弹簧(15)的一端与凸起(8)的嵌入端端面连接，另一端与凹槽(16)的槽底连接。

增稠剂预拌砂浆不同于传统砂浆，除了要求其具有一定的强度外，更重要的是要求其具有良好的保水性、粘结性能、可施工性能等。

为了保证砂浆获得良好的和易性，砂浆中通常需要掺入保水增稠材料如纤维素醚、稠化粉、增塑剂等。

预拌砂浆所用的原材料繁多，再加上预拌砂浆在中国的发展刚刚起步，如何控制好原材料质量就显得格外重要。

原材料不仅决定了预拌砂浆的工作性能和使用性能，更重要的是其表现出的耐久性能和建筑物的使用寿命息息相关。

预拌砂浆中选用外加剂是根据对预拌砂浆的性能要求的，某些砂浆还要求具有多种功能，如自流平砂浆，除要求具有良好的流淌性能，能自动流动找平，还要求早期强度高，收缩小，耐磨，这就需要掺入不同的外加剂来满足其要求。

对于湿拌砂浆，由于砂浆生产厂一般都是每次运输一整车（几个立方米）砂浆到工地，而目前施工仍采用手工操作，使用砂浆的速度较慢，这就要求运到现场的砂浆有较长的缓凝时间，因此一般需要掺加缓凝型外加剂来调整砂浆的凝结时间，但不能影响砂浆强度的正常发展。

在选用砂浆外加剂时，应根据砂浆的性能要求及气候条件，结合砂浆的原材料性能、配合比以及对水泥的适应性等因素进行选取，并通过试验确定其掺量。

如防水砂浆，通常需要掺加防水剂；灌浆砂浆通常需要掺加膨胀剂等。

保水增稠材料是指用于砂浆中改善砂浆可操作性，提高砂浆保持水分能力的非石灰类材料。

保水增稠材料首先应有保持水分的能力，另外一个作用是改善砂浆的可操作性，它既与提高砂浆保水性相关，又有区别。

增稠作用主要是提高砂浆的粘性、润滑性、可铺展性、触变性等，使砂浆在外力作用下易变形，外力消失后保持不变形的能力。

砂浆与基层既要求具有一定的黏附性，黏附性又不能太高，以免形成“粘刀”。

无论是水泥基砂浆，还是石膏基砂浆，其无机胶凝材料均需要一定的水分，以保证胶凝材料水化形成水化产物。

如果砂浆中水分不能充分保证无机胶凝材料水化，那么砂浆粘结强度和抗压强度都将降低，造成砌筑砂浆与块材粘结力变差，抹灰砂浆容易起壳、开裂。

轻质抹灰石膏砂浆的应用研究进展发布时间：2022-06-30T06:59:34.374Z 来源：《工程建设标准化》2022年第5期作者：周德义曹贺贺[导读] 粉刷石膏砂浆是一种有利于人居环保的绿色建筑材料。

其是以建筑石膏作为主要胶凝材料，周德义曹贺贺中国建筑第五工程局有限公司湖南长沙 410011摘要：粉刷石膏砂浆是一种有利于人居环保的绿色建筑材料。

其是以建筑石膏作为主要胶凝材料，掺入轻骨料和外加剂制成的粉刷材料。

目前工程中采用的大部分粉刷石膏砂浆是传统型、密度大且环保性差的普通粉刷石膏砂浆。

因此，需要研发一种低密度且环保性好的轻质粉刷石膏砂浆，近几年人们从以下几个方面对轻质石膏砂浆展开研究：石膏粉、轻骨料、引气剂等因素的变化对粉刷石膏砂浆性能的影响；膨胀珍珠岩、纤维素醚、引气剂等因素变化对粉刷石膏砂浆性能的影响；轻骨料、纤维素醚、缓凝剂等因素对粉刷石膏砂浆性能的影响。

试验研究的轻质粉刷石膏砂浆主要以膨胀珍珠岩作为轻骨料，具有原料易得、生产成本低廉、无污染、保温、隔热等优势，顺应了粉刷石膏砂浆的发展趋势。

关键词：轻质抹灰石膏砂浆；研究进展引言随着装配式结构在民用建筑中逐渐普及，房屋装配率逐步攀升，建筑物二次结构的墙地面抹灰找平习惯也正在发生变化：从平均施工厚度为3cm的水泥抹灰砂浆和地面砂浆逐渐转变为平均施工厚度为1cm的石膏砂浆。

石膏砂浆作为现代化建筑施工的新材料，环保利废、质轻、保温、阻燃，施工性能好，有利于提高房屋宜居性，其优越性正逐步为社会所认识。

相较于水泥砂浆，石膏砂浆更绿色环保：材料耗量小、施工周期短、施工效率高。

十四五期间，石膏砂浆将会取代部分水泥砂浆市场份额，随着水泥砂浆市场总值的下降，石膏砂浆的市场总值将显著上升。

1轻质抹灰石膏砂浆的施工技术发达国家抹灰石膏砂浆的用量已达到全部抹灰材料的70%以上，关于石膏砂浆的相关研究、工业生产及现场施工已自成体系。

而我国由于研究起步相对较晚，抹灰石膏砂浆的代替率不足10%。

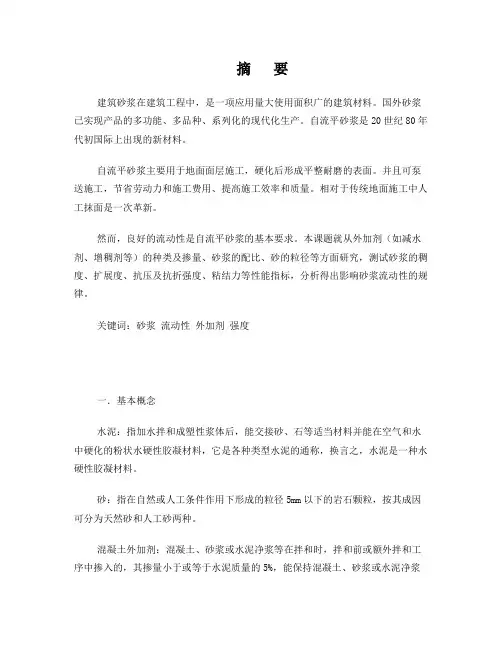

摘要建筑砂浆在建筑工程中，是一项应用量大使用面积广的建筑材料。

国外砂浆已实现产品的多功能、多品种、系列化的现代化生产。

自流平砂浆是20世纪80年代初国际上出现的新材料。

自流平砂浆主要用于地面面层施工，硬化后形成平整耐磨的表面。

并且可泵送施工，节省劳动力和施工费用、提高施工效率和质量。

相对于传统地面施工中人工抹面是一次革新。

然而，良好的流动性是自流平砂浆的基本要求。

本课题就从外加剂（如减水剂、增稠剂等）的种类及掺量、砂浆的配比、砂的粒径等方面研究，测试砂浆的稠度、扩展度、抗压及抗折强度、粘结力等性能指标，分析得出影响砂浆流动性的规律。

关键词：砂浆流动性外加剂强度一．基本概念水泥：指加水拌和成塑性浆体后，能交接砂、石等适当材料并能在空气和水中硬化的粉状水硬性胶凝材料，它是各种类型水泥的通称，换言之，水泥是一种水硬性胶凝材料。

砂：指在自然或人工条件作用下形成的粒径5mm以下的岩石颗粒，按其成因可分为天然砂和人工砂两种。

混凝土外加剂：混凝土、砂浆或水泥净浆等在拌和时，拌和前或额外拌和工序中掺入的，其掺量小于或等于水泥质量的5%，能保持混凝土、砂浆或水泥净浆的正常工作性能，并可以按照使用要求对混凝土、砂浆或水泥净浆改性的产品，称作混凝土、砂浆或水泥净浆外加剂，简称混凝土外加剂。

建筑砂浆：是由胶凝材料（水泥、石膏、石灰等）、细骨料、水及外加剂拌和而成的，用于砌筑（将分散的块状材料凝固，粘结为整体，并使荷载均匀的传递），抹面（主要用作装饰或饰面底层），防水（主要用于防水层的砌筑，抹面防水材料）的建筑材料。

自流平性：砂浆经拌制成浆体浇注在基底上，在自重和自膨胀应力作用下能自动流淌，经人工轻微推压，形成水平面，本身具有自密实、均匀、稳定的特性。

流动性：指砂浆拌和物在自重或外力作用下产生流动的性质。

二．使用范围的界定砂浆作为一个大家族，其成员性质、品种、用途各不相同，比如说，按其胶凝材料分类，砂浆可以分为水泥砂浆，石灰砂浆和混合砂浆等，按用途分类，可以分为砌筑砂浆，抹灰（面）砂浆、防水砂浆、勾缝砂浆的特种砂浆等，而按堆积密度进行分类，有重质砂浆和轻质砂浆等等。

缓凝剂对抹灰砂浆的性能影响吴晓莉干粉砂浆研发课题组摘要：缓凝剂是预拌砂浆技术的关键组分，主要起到稳定稠度、延长施工时间的作用。

本文研究了白糖和葡萄糖酸钠这两种缓凝剂掺入M10抹灰砂浆中分别对抹灰砂浆性能产生的影响。

结果表明，葡萄糖酸钠的缓凝效果和保持稠度的能力都优于白糖，可以用葡萄糖酸钠进行稳塑剂的相关试验。

关键词：白糖；葡萄糖酸钠；预拌砂浆；缓凝时间：稠度1、前言预拌砂浆又称湿拌砂浆，是指水泥、细集料、外加剂和水以及根据性能确定的各种组分，按一定比例，在搅拌站经计量、拌制后，采用搅拌运输车运至使用地点，放入专用容器储存并在规定时间内使用完毕的拌和物[1]。

主要用于用量大的普通砂浆，包括砌筑砂浆、抹灰砂浆和用于建筑地面及屋面的面层或找平层的地面砂浆[2]。

预拌砂浆与商品混凝土一样，具有一定的时效性，要求拌制完成后在一定时间内用完，而砂浆施工过程一般比较长，这就要求采取措施以保证预拌砂浆的应用性能，需要有一种外加剂来延长其使用时效。

预拌砂浆缓凝剂可以说是预拌砂浆的关键，主要起到减水增强、增稠保水、缓凝作用。

本文仅就白糖和葡萄糖酸钠这两种缓凝剂对抹灰砂浆性能的影响做试验研究。

2、原材料和试验方法2.1原材料水泥：海螺水泥厂，强度等级为P.O.42.5；砂：河沙，最大粒径不超过2.36mm的中砂；粉煤灰：安徽某发电厂的二级灰；缓凝剂：白糖；葡萄糖酸钠。

2.2试验方法2.2.1规范性引用文件砂浆的稠度、容重、凝结时间试验按照JGJ 70－2009《建筑砂浆基本性能的试验方法》进行；抗压强度强度试验按照GB/T 17671－1999《水泥胶砂强度检验方法》进行；砂浆保水率试验按照JG/T 2581－2010《预拌砂浆》进行。

2.2.2试验内容以M10抹灰砂浆的配方以及用水为定量，一组为空白组，不掺任何外加剂，作为基准数据，用白糖和葡萄糖酸钠分别按照0.02%、0.04%、0.08%、0.10%、0.12%的掺量进行试验，观察每组砂浆的稠度、保水性、湿密度、立方体抗压强度、凝结时间的数据以及随着掺量增加各种数据的变化。

建筑砂浆基本性能试验方法标准Standard for test method of performance on building mortarJGJ/T70-20092009 北京建筑砂浆基本性能试验方法标准Standard for test method of performance on building mortarJGJ/T70-2009主编单位：陕西省建筑科学研究院批准部门：中华人民共和国建设部施行日期：2009 年6 月1 日整理部门：陈洪一目次1 总则 (4)2 术语和符号 (5)3 取样及试样制备 (6)4 稠度试验 (7)5 密度试验 (8)6 分层度试验 (9)7 保水性试验 (10)8 凝结时间试验 (11)9 立方体抗压强度试验 (13)10 拉伸粘结强度试验 (14)11 抗冻性能试验 (16)12 收缩试验 (17)13 含气量试验 (18)14 吸水率试验 (20)15 抗渗性能试验 (21)附录本标准用词说明 (22)1 总则1.0.1 为确定建筑砂浆性能、检验或控制建筑砂浆的质量时采用统一的试验方法，制定本标准。

1.0.2 本标准适用于以无机胶凝材料、细集料、掺合料为主要材料，用于工业与民用建筑物（构筑物）的砌筑、抹灰、地面工程及其他用途的建筑砂浆的基本性能试验。

1.0.3 按本标准进行砂浆性能试验时，除应符合本标准有关规定外，尚应符合国家现行有关标准的规定。

2 术语和符号2.1 术语2.1.1 建筑砂浆building mortar由无机胶凝材料、细集料、掺合料、水以及根据性能确定的各种组分按适当比例配合、拌制并经硬化而成的工程材料。

分为施工现场拌制的砂浆或由专业生产厂生产的商品砂浆。

2.1.2 商品砂浆factory-manufactured mortar由专业生产厂生产的湿拌砂浆或干混砂浆。

2.1.3 湿拌砂浆wet-mixed mortar水泥、细集料、保水增稠材料、外加剂和水以及根据需要掺入的矿物掺合料等组分按一定比例，在搅拌站经计量、拌制后，采用搅拌运输车运送至使用地点，放入专用容器储存，并在规定时间内使用完毕的砂浆拌合物。

浅谈商品砂浆的类型及施工要点作者：王利文高然来源：《新农村》2011年第24期一、引言随着当今工程质量及环保要求的提高，工程中新型墙体材料的应用越来越普遍，我公司积极响应上级的要求，多年来，在公司所有工程中都应用了不同规格的各种新型墙体材料。

如蒸压灰砂砖、蒸压加气混凝土砌块，陶粒混凝土砌块、普通混凝土砌块、空心烧结砖、轻质墙板等。

随着在新型墙体材料方面应用的增多，由此引起的相应质量通病也相应多起来，我们对应用各种墙体材料所引起的空鼓、开裂、渗漏等问题进行了各种试验。

并对各种砂浆及外加剂进行了试验，通过试验来解决应用新型墙体带来的问题。

二、商品砂浆的作用砂浆在建筑工程中的作用主要起粘结、保护和装饰。

砌筑砂浆将砖（砌块）粘结成墙体。

抹灰砂浆砂浆不仅找平墙体，还保护了墙体，保证了建筑的使用条件，装饰了墙体。

地面砂浆不仅保护了楼板及地坪，而且使地面具有防潮和耐磨的性能。

砂浆的使用厚度为零点几厘米~几厘米。

例如，批嵌腻子、Ytong加气混凝土砌块砌筑粘合剂、混凝土界面处理剂和墙地砖粘结剂的使用厚度是1~3毫米。

普通砌筑砂浆的使用厚度为1cm，抹灰厚度为2cm，地面砂浆厚度为3cm。

各种墙体材料不同，墙体使用环境不同，要求不同品种的砂浆以满足各种墙体使用功能。

例如，对砌筑砂浆要有强度指标，外墙抹灰砂浆要能抵抗冻融、盐析、干湿循环、老化等作用。

地下室、卫生间等墙体浆还要求防潮、防水和防霉。

地下室等潮湿环境砂浆还应具有优良的耐水性。

保温砂浆能改善墙体的保温隔热性能。

三、商品砂浆的类型及施工要点商品砂浆分为干混砂浆和预拌砂浆。

（一）干混砂浆：干混砂浆呈灰色粉状，50kg袋装，在现场可加水即用。

据调查，该干混砂浆施工方便，不用机械搅拌，只须在现场用人工搅拌（或用专用简易搅拌机搅拌）；保水性、和易性较好；经抽样试验，该干混砂浆试块28天强度达到11Mpa 左右。

在用于内墙面、天花批荡时，由于干混砂浆黏结力较强，因此落地灰较一般传统现拌砂浆少很多，既保证了质量，又有利于现场的文明施工；比传统普通砂浆批荡厚度可以减薄一些，操作工人喜欢使用。

外加剂对建筑干混砂浆性能的改善具有关键性作用，但干混砂浆的加入使干混砂浆产品的材料成本明显高于传统砂浆，其在干混砂浆中占材料成本40%以上。

目前，相当一部分外加剂由国外制造商供应，产品的参考用量也由供应商提供。

由此导致了干混砂浆产品成本居高不下，量大面广的普通砌筑和抹灰砂浆推广困难；高端市场产品由国外公司控制，干混砂浆生产厂商利润低，价格承受能力差；外加剂的应用缺乏系统性、针对性研究，盲从国外配方。

基于以上原因，本文对常用外加剂的一些基本性能进行分析与比较，并在此基础上对应用外加剂的干混砂浆产品性能进行研究。

1保水剂保水剂是改善干混砂浆保水性能的关键外加剂，也是决定干混砂浆材料成本的关键外加剂之一。

1.1纤维素醚纤维素醚是碱纤维素与醚化剂在一定条件下反应生成一系列产物的总称。

碱纤维素被不同的醚化剂取代而得到不同的纤维素醚。

按取代基的电离性能，纤维素醚可分为离子型（如羧甲基纤维素）和非离子型（如甲基纤维素）两大类。

按取代基的种类，纤维素醚可分为单醚（如甲基纤维素）和混合醚（如羟丙基甲基纤维素）。

按可溶解性不同，可分为水溶性（如羟乙基纤维素）和有机溶剂溶解性（如乙基纤维素）等，干混砂浆主要用水溶性纤维素，水溶性纤维素又分为速溶型和经过表面处理的延迟溶解型。

纤维素醚在砂浆中的作用机理如下：（1）砂浆内的纤维素醚在水中溶解后，由于表面活性作用保证了胶凝材料在体系中有效地均匀分布，而纤维素醚作为一种保护胶体，“包裹”住固体颗粒，并在其外表面形成一层润滑膜，使砂浆体系更稳定，也提高了砂浆在搅拌过程的流动性和施工的滑爽性。

（2）纤维素醚溶液由于自身分子结构特点，使砂浆中的水份不易失去，并在较长的一段时间内逐步释放，赋予砂浆良好的保水性和工作性。

1.1.1甲基纤维素（MC）分子式\[C6H7O2(OH)3-h(OCH3)n\]x将精制棉经碱处理后，以氯化甲烷作为醚化剂，经过一系列反应而制成纤维素醚。

一般取代度为1.6~2.0，取代度不同溶解性也有不同。

刘宜:江苏省预拌砂浆企业产品质量抽查结果浅析江苏省预拌砂浆企业产品质量抽查结果浅析刘宜(江苏省建筑材料研究设计院有限公司，江苏南京210009)摘要：“十三五”期间江苏省预拌砂浆发展势头良好。

重点分析了近期砂浆产品的质量抽查结果和可能引起的原因，提出了改进意见。

关键词:预拌砂浆;质量抽查；改进Abstract：During the"13th five-year Plan"period,Jiangsu Province has a good development momentum of pre-mixed mortar.This paper analyzes the results of recent mortar product quality spot check and possible causes,and puts forward suggestions for improvement.Key words：pre-mixed mortar；quality spot check；improvement［中图分类号］TQ177.6+2［文献标识码］B［文章编号］1004-5538(2021)01-0063-020引言预拌砂浆作为新型绿色环保建筑材料,替代传统的现场搅拌是建筑现代化的必然趋势。

2019年以来，江苏省建筑材料研究设计院有限公司承担了全省预拌砂浆产品的质量抽检和企业用海砂情况的摸底抽查,对南京、常州、苏州、泰州四个市的87家预拌砂浆生产企业进行了产品抽检，共抽取到173批次的预拌砂浆样品和87批次原材料砂，其中湿拌砂浆企业12家,干粉砂浆企业73家,湿拌砂浆和干混砂浆产品兼有的砂浆企业2家。

1砂浆产品质量的普查方案本次产品抽查的145批次干混砂浆全部从生产企业成品库、砂浆运输车或者砂浆混合机中抽取,经企业检验合格并有出厂合格证。

产品抽查的28批次湿拌砂浆配合比中的原材料全部从生产企业原材料堆场或者原材料库中抽取,原材料都有质保书并经企业检验合格。
