光学薄膜基础知识介绍光学薄膜是一种具有特定光学性质的薄膜材料，通常由多个不同折射率的材料层次交替排列组成。
它以其特殊的折射、反射、透射等光学性质，在光学领域中得到广泛应用。
下面将介绍光学薄膜的基础知识。
一、光学薄膜的分类1.反射膜：反射膜是一种具有高反射特性的光学薄膜，适用于折射率较高的材料上，如金属、半导体、绝缘体等。
2.透射膜：透射膜是一种具有高透射特性的光学薄膜，适用于折射率较低的材料上，如玻璃、塑料等。
二、光学薄膜的制备方法1.蒸镀法：蒸镀法是最常用的制备光学薄膜的方法之一、它通过将所需材料加热至一定温度，使其蒸发或升华，并在基板上形成薄膜。
2.溅射法：溅射法是另一种常用的光学薄膜制备方法。
它通过在真空环境中，使用离子束或电子束激活靶材料，并将其溅射到基板上形成薄膜。
3.化学气相沉积法：化学气相沉积法是一种以气体化学反应为基础的制备光学薄膜的方法。
它通过将反应气体通入反应室中，在基板表面沉积出所需的材料薄膜。
三、光学薄膜的性质和应用1.折射率：光学薄膜的折射率是指光线在薄膜中传播时的折射程度，决定了光的传播速度和路径。
根据折射率的不同，可以制备出不同属性的光学薄膜，如透明薄膜、反射薄膜等。
2.反射率：光学薄膜的反射率是指光线在薄膜表面发生反射的程度，决定了光的反射效果。
反射薄膜广泛应用于光学镜片、反光镜、光器件等领域。
3.透射率：光学薄膜的透射率是指光线透过薄膜并达到基板的程度，决定了光的透射效果。
透射薄膜常用于光学滤波器、镜片涂层、光学器件等领域。
四、光学薄膜的设计与优化光学薄膜的设计与优化是制备高性能光学薄膜的关键。
根据所需的光学性质，可以通过调节不同层次的材料及其厚度，来达到特定的光学效果。
常用的设计方法包括正向设计、反向设计、全息设计等。
通过有效的设计与优化，可以实现特定波长的高反射、高透射、全反射等特性，满足不同光学器件的需求。
总结：光学薄膜是一种具有特殊光学性质的材料，广泛应用于光学领域中。
典型膜系介绍根据其作用可以将光学薄膜的类型简单的分为：1、减反射膜或者叫增透膜2、分束膜3、反射膜4、滤光片5、其他特殊应用的薄膜一.减反射膜（增透膜）在众多的光学系统中，一个相当重要的组成部分是镜片上能降低反射的镀膜.在很多应用领域中，增透膜是不可缺少的，否则，无法达到应用的要求。
就拿一个由18块透镜组成的35mm 的自动变焦的照相机来说，假定每个玻璃和空气的界面有4%的反射，没有增透的镜头光透过率为23%，镀有一层膜（剩余的反射为1.3%）的镜头光透过率为62.4％，镀多层膜（剩余的反射为0。
5％）的为83。
5%.大功率激光系统要求某些元件有极低的表面反射，以避免敏感元件受到不需要的反射光的破坏.此外，宽带增透膜可以提高象质量、色平衡和作用距离，而使系统的全部性能增强。
当光线从折射率为n0的介质射入折射率为n1的另一介质时，在两介质的分界面上就会产生光的反射，如果介质没有吸收，分界面是一光学表面，光线又是垂直入射，则反射率R 为： 例，折射率为1。
52的冕牌玻璃，每个表面的反射约为4.2%，折射率较高的火石玻璃表面的反射更为显著。
这种表面反射造成了两个严重的后果:①光能量损失，使像的亮度降低；②表面反射光经过多次反射或漫射，有一部分成为杂散光，最后也达到像平面,使像的衬度降低，分辨率下降，从而影响光学系统的成像质量。
减反射膜，又称增透膜，它的主要功能是减少或消除透镜、棱镜、平面镜等光学表面的反射光，从而增加这些元件的透光量，减少或消除系统的杂散光.最简单的增透膜是单层膜，它是镀在光学零件光学表面上的一层折射率较低的介于空气折射率和光学元件折射率之间的薄膜。
以使某些颜色的单色光在表面上的反射干涉相消，增加透射。
使用最普遍的介质膜材料为氟化镁，它的折射率为1.38。
R T n n n n R -=⎪⎪⎭⎫ ⎝⎛+-=121010透射率减反射膜可由简单的单层膜至二十层以上的多层膜系构成，单层膜能使某一波长的反射率实际为零，多层膜则在某一波段具有实际为零的反射率。

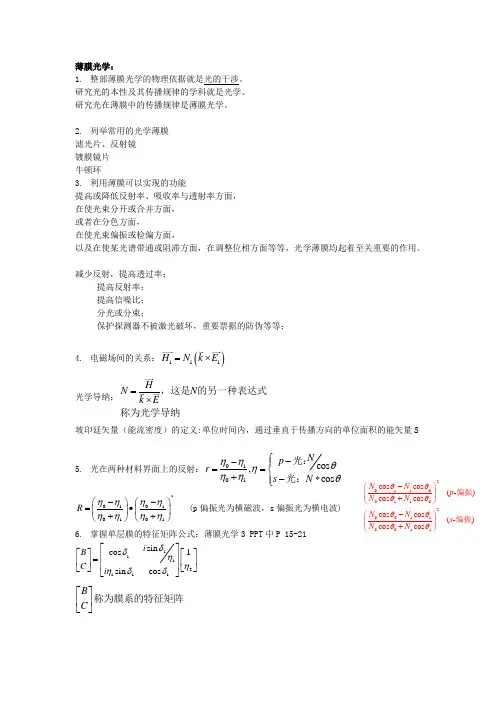

光学薄膜技术复习提纲闭卷考试 120分钟考试时间：17周周三下午3:00---5:00（12月30号）题型：选择题（10*2）填空题（10题24分）判断题（10题）简答题（4题24分）综合题（2题22分,计算1题，论述1题）考试内容包含课本与课件，简答和综合题包含作业和例题1、判断题1. 光束斜入射到膜堆时，S－偏振光的反射率总是比p－偏振光的反射率高（正确）2. 对称膜系可以完全等效单层膜（错误，仅在通带中有类似特性）3. 对于吸收介质，只要引入复折射率，进行复数运算，那么就可以完全使用无吸收时的公式（正确）4. 膜层的特征矩阵有两种表达方式：导纳矩阵和菲涅尔系数矩阵（错误）5. 简单周期性多层膜，在其透射带内R<<1（错误）6. 在斜入射情况下，带通滤光片S－偏振光的带宽比p－偏振光的带宽为大（正确）7. 在包含吸收介质时，光在正反两个入射方向上的透过率是一样的（正确）8. 发生全反射时，光的能量将不进入第二介质（错误）9. 斜入射时，银反射膜的偏振效应比铝反射膜大（Al：0.64-i5.50，Ag：0.050-i2.87）（错误，因为银的折射率远小于铝）10. 高反射介质膜的截止深度是指在截止波长处的反射率（错误，是指截止带中心处的反射率）第1章薄膜光学特性计算基础1、干涉原理：同频率光波的复振幅矢量叠加。
2、产生干涉的条件：频率相同、振动方向一致、位相相同或位相差恒定。
3、薄膜干涉原理：层状物质的平行界面对光的多次反射和折射，导致同频率光波的多光束干涉叠加。
4、光学薄膜：薄到可以产生干涉现象的膜层、膜堆或膜系。
5、麦克斯韦方程组：6、物质方程：7、光学导纳：8、菲涅尔系数：菲涅尔系数就是界面上的振幅反射系数和振幅透射系数。
9、特征矩阵：表征薄膜特性的矩阵，仅包含薄膜的特征参数10、虚设层：当膜层厚度对于中心波长来说是或其整数倍时，该层存在对于中心波长处的透过率/反射率无影响，因此称为虚设层。
但该层其他波长处的透过率/反射率还是有影响的。
11、等效界面：入射介质与薄膜和基底组合形成的等效介质之间的界面。
12、等效界面的反射系数和反射率等于其所等效膜堆的反射系数和反射率：，13、等效导纳求解的基本思想：14、薄膜的位相厚度：；有效光学厚度：；光学厚度：；几何厚度：。
15、单层介质膜层反射率的双重周期性：光学厚度和光波频率。
16、膜系的透射率 T 与光的传播方向无关.17、由等效导纳计算的单层薄膜的反射率：18、膜系等效定理任意一个多层介质膜系都可以等效成双层膜；只有对称结构的多层膜可以等效成一个单层膜。
一、典型膜系㈠ 减反射膜（增透膜）1、减反射膜的主要功能是什么？是减少或消除透镜、棱镜、平面镜等光学表面的反射光，从而增加这些元件的透光量，减少或消除系统的杂散光。
★2、单层减反射膜的最低反射率公式并计算★3、掌握常见的多层膜系表达，例如G︱H L︱A代表什么？G︱2 H L︱A？★5、单层减反射膜只能对某个波长和它附近的较窄波段内的光波起增透作用。
为了在较宽的光谱范围达到更有效的增透效果，常采用双层、三层甚至更多层数的减反射膜。
★6、V形膜、W形膜的膜系结构以及它们的特征曲线。
P16—17 V——G︱HL︱AW——G︱2HL︱A4、减反膜几个重要的技术指标使用的波段使用的角度或者角度范围剩余反射率要求使用环境在激光领域还有激光阈值要求㈡高反射膜★1、镀制金属反射膜常用的材料有铝（Al）、银（Ag）、金（Au）、铬等。
★2、金属反射膜四点特性。
P29①高反射波段非常宽阔，可以覆盖几乎全部光谱范围，当然，就每一种具体的金属而言，它都有自己最佳的反射波段。
②各种金属膜层与基底的附着能力有较大差距。
如Al、Cr、Ni（镍）与玻璃附着牢固；而Au、Ag与玻璃附着能力很差。
③金属膜层的化学稳定性较差，易被环境气体腐蚀。
④膜层软，易划伤。
㈢分光膜1、什么是分光膜？中性分束镜能够在一定波段内把一束光按比例分成光谱成分相同的两束光， 也即它在一定的波长区域内，如可见区内，对各波长具有相同的透射率和反射率之比值——透反比。
因而反射光和透射光不带有颜色，呈色中性。
★2、归纳金属、介质分束镜的优缺点：金属分束镜p32优点：中性好，光谱范围宽，偏振效应小，制作简单缺点：吸收大，分光效率低。
使用注意事项：光的入射方向介质分束镜p30优点：吸收小，几乎可以忽略，分光效率高。
缺点：光谱范围窄，偏振分离明显，色散明显。
4、偏振中性分光膜只适应于自然光和圆偏振光的中性分束；5、偏振中性分光膜分出的两束光，光强相等，但偏振状态不同，是两束振动方向互相垂直的线偏振光。
因此，也将其称为偏振分光（束）膜。
5、偏振中性分束棱镜是利用斜入射时光的偏振，实现50/50中性分光。
㈣、截止滤光片★1、什么是截止滤光片？什么是长波通、短波通滤光片？p33截止滤光片是指要求某一波长范围的光束高效透射，而偏离这一波长的光束骤然变化为高反射的干涉截止滤光片。
抑制短波区、透射长波区的截止滤光片称为长波通滤光片。
抑制长波区、透射短波区的截止滤光片称为短波通滤光片。
㈤、带通滤光片★1、什么是带通滤光片？P58在一定的波段内，只有中间一小段是高透射率的通带，而在通带的两侧是高反射率的截止带。
2、 薄膜制造技术1、“真空”是干法镀膜的基础，是光学镀膜机的基础。
1、热蒸发真空镀膜设备主要由三大部分组成：①②③三个系统p109～111真空系统、热蒸发系统、膜层厚度控制系统。
冷阱：挡油器，阻止油蒸气进入真空室。
★2、热蒸发法的基本原理。
P111把被蒸发材料加热到蒸发温度，使之蒸发淀积到放置在工件架上的零件表面，形成所需要的膜层。
4、真空系统组成；真空系统:真空室、抽真空设备、真空检测设备真空;压强低于一个大气压的任何气态空间真空度；表征真空的物理量。
实际上是用气体压强来表示的。
压强越小，真空度越高真空区可分成哪几个部分？粗真空：＞103Pa；低真空：103～10－1 Pa；高真空：10－1～ 10－6 Pa；超高真空：＜10－6Pa★3、真空度的计量；采用与压强相同的方法和单位。
低压强对应高真空度，高压强对应低真空度。
单位；pa，1标准大气压=760mmHg=1.01325×10 5 Pa，量度单位：帕斯卡（Pa）1mmHg=133.3Pa; 1Torr(托)=133.3Pa; 1mbar(毫巴)＝0.75 Torr＝100 Pa用真空计仪器进行真空度的测量？P112★4、PVD所需真空度基本确定原则。
P112气体分子的平均自由程大于蒸发源到被镀件之间的距离。
★5、旋片式机械泵工作原理。
P113采用旋片式的转子和定子组成，随着转子的旋转，不断地进行吸气、压缩和排气的循环过程，使连到机械泵的真空室获得真空。
★6、油扩散泵的工作原理。
P114，p115图3.3.4★7、罗茨泵的结构、工作原理。
P116★8、低温冷凝泵的工作原理。
P116请归纳下表：旋片式机械泵采用旋片式的转子和定子组成，随着转子的旋转，不断地进行吸气、压缩和排气的循环过程，使连到机械泵的真空室获得真空。
油扩散泵加热真空油使之蒸发，油蒸汽沿泵芯导向管道向上喷射，遇到伞形喷嘴改变运动方向，向斜下方喷出，油蒸汽俘获由进气口扩散进入泵腔的气体分子，一同运动到泵壁，沿泵壁向下流动，达到油槽时，气体分子遇热蒸发，被与排气口连接的机械泵抽走。
罗茨泵罗茨泵在泵腔内，有二个“8”字形的转子相互垂直地安装在一对平行轴上，由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。
由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间内，再经排气口排出。
在转子之间，转子与泵壳内壁之间，保持有一定的间隙，可以实现高转速运行。
低温冷凝泵低温冷凝泵是一种利用低温冷凝和低温吸附原理抽气的真空泵。
是无油高真空环境 获得的设备。
★9、PVD使用的高真空系统（图3.3.7）工作原理。
P1179、真空测量：1.热电偶真空计。
2.热阴极电离真空计。
3.冷阴极电离真空计。
★11、什么是电阻加热法？p120把薄片状或线状的高熔点金属（经常使用的是钨、钼、钛）做成舟箔或丝状的蒸发源，装上蒸镀材料，或用坩埚装上蒸镀材料，让电流通过蒸发源加热蒸镀材料使其蒸发，这就是电阻加热法。
电阻加热法不能蒸发高熔点材料。
★12、什么是电子束加热法？e型电子枪？p121e型电子枪：电子枪灯丝经高温加热后，产生热电子发射，这些热发射电子经阴极（灯丝）和阳极之间的高压电场加速，并聚焦成束，在线圈磁场的作用下，电子束产生270°角的偏转（电子束轨迹成e型）到达坩埚蒸发源材料的表面，使电子束所带有的巨大的动能转化为热能，对材料进行迅速加热，造成局部高温而汽化蒸发。
电子束加热法可蒸发高熔点材料。
★13、什么是溅射？p123★14、什么是辉光放电溅射？p123★15、什么是磁控溅射？p126★16、什么是离子束溅射？p128★17、什么是离子镀？p130膜料加热蒸发，将基片作为阴极，蒸发源作阳极，充入惰性气体（如氩）以产生辉光放电。
从蒸发源蒸发的分子或原子发生电离，在强电场加速下轰击并沉积在零件表面。
//★18、热蒸发镀膜与离子镀的绕射特性比较。
P131 ★19、什么是离子辅助镀？p134在热蒸发镀膜技术中增设离子发生器——离子源，产生离子束，在热蒸发进行的同时，用离子束轰击正在生长的膜层，形成致密均匀结构，使膜层的稳定性提高，达到改善膜层光学和机械性能的目的。
请归纳下表：（镀膜方法不归纳，复习到这儿又是很乱）电阻加热法把薄片状或线状的高熔点金属做成舟箔或丝状的蒸发源，装上蒸镀材料，或用坩埚装上蒸镀材料，让电流通过蒸发源加热蒸镀材料使其蒸发。
电子束加热法将电子束集中轰击薄膜材料的一部分，造成局部高温而汽化蒸发。
溅射用高速正离子轰击膜料（靶）表面，通过动量传递，使其分子或原子获得足够的动能而从靶表面逸出（溅射），在被镀零件表面凝聚成膜。
辉光放辉光放电是在真空度约为10 ～10 Pa的真空中，在两个电极之间加上高电压时产生的放电现象。
利用电极间的辉光放电进电溅射行溅射。
磁控溅射利用磁场与电子交互作用，使电子在靶表面附近成螺旋状运行，从而增大电子撞击氩气产生离子的概率。
所产生的离子在电场作用下撞向靶面从而溅射出靶材。
离子束溅射用离子源发射的高能离子束直接轰击靶材，使靶材溅射、沉积到零件表面成膜。
离子镀蒸发物质的分子被电子碰撞电离后以离子沉积在固体表面，称为离子镀。
离子辅助镀在热蒸发镀膜技术中增设离子发生器——离子源，产生离子束，在热蒸发进行的同时，用离子束轰击正在生长的膜层，形成致密均匀结构，使膜层的稳定性提高，达到改善膜层光学和机械性能的目的。
18、什么是等离子体等离子状态使指物质原子内的电子在高温下脱离原子核的吸引，使物质呈为正负带电粒子状态存在。
