《薄膜光学与技术》期末测验试题A答案

《薄膜光学与技术》期末测验试题A答案————————————————————————————————作者：————————————————————————————————日期：2012-2013学年第1学期《薄膜光学与技术》期末考试试题（A 卷）参考答案及评分标准一、填空题 （每空1分，共24分）1、在折射率为3.5的基底表面镀单层减反射膜，对于4000nm 的光波，理论上能达到最佳减反射效果的薄膜折射率为： 1.8708 ，需要镀制的薄膜光学厚度为 1000 nm 。

2、若薄膜的折射率为n ，光线在薄膜内的折射角为θ，则s 、p 光的修正导纳分别为 ncos θ 、 n/cos θ 。

3、对于波长为λ的光来说，单层膜的光学厚度每增加 λ/4 ，薄膜的反射率就会出现一次极值变化。

当薄膜的折射率小于基底折射率时，出现的第一个反射率极值是 极小 （极大、极小）值。

4、虚设层的形成条件是： 薄膜的光学厚度等于半波长的整数倍 。

5、周期性对称膜系(pqp)s 的等效折射率和 基本周期/pqp 的等效折射率完全相同，其等效位相厚度等于 基本周期的s 倍 。

6、折射率为n 1，光学厚度为λ0/4，基底的折射率为n s ，那么，该单层膜与基底的组合导纳为： s n n Y 217、介质高反射膜的波数宽度仅与两种膜料的 折射率 有关，折射率 差值越大 ，高反射带越宽。

8、热偶真空规是通过测量温度达到间接测量 真空 的目的。

9、镀膜室内真空度高表明气体压强 小 ，真空度低则气体压强 大 。

10、薄膜几何厚度的监控通常用 石英晶振 膜厚仪来实现，光学厚度常常采用 光电 膜厚仪来监控。

11、采用PVD 技术制造薄膜器件时，薄膜折射率的误差主要来自三个方面： 膜层的聚集密度 、 膜层的微观组织物理结构 、 膜层的化学成分 。

12、改善膜层厚度均匀性的措施包括 旋转夹具 和 膜层厚度调节板 。

13、采用光电极值法监控膜厚，如果需要镀制光学厚度为900nm 的薄膜，在500-700nm 范围内，可以选取的监控波长为 600 和 514.3 nm 。

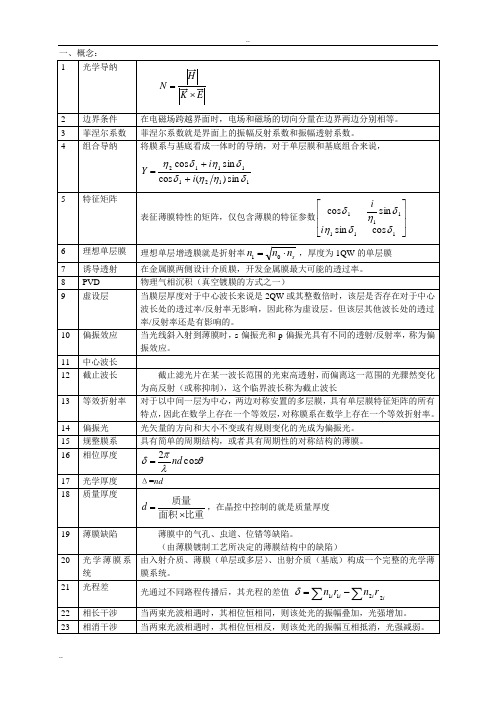

一、概念：二、证明：1.光学厚度为λ0/2的膜层，在其中心波长处为虚设层。

2.证明：在边界处E与H的切向分量连续。

3.试证明所谓的薄膜系统的不变性：即当薄膜系统的所有折射率都乘以一个相同的常数，或用它们的倒数替代时，膜系的反射率和透过率没有任何变化。

三、设计问题：1.分析并设计一个应用于太阳能集热器的膜系，注意阳光的色温为5800K，黑体辐射为750K。

（查找资料获得阳光辐射曲线和黑体辐射曲线，利用TFCalc设计膜系）。

2.计算一个简单周期规整膜系A|(LH)7|S的截止波长位置、带宽、截止深度及其在截止波长处的反射率（H:TiO2，n=2.3；L:SiO2，n＝1.45；A:空气，S:K9）。

3.设计一款宽带高反射膜，H:TiO2，n=2.3；L:SiO2，n＝1.45，需要考虑那些主要问题？4.设计一个覆盖可见光波段的宽带全介质高反射膜，叙述其设计思想与设计步骤。

5.设计一个可见光区的减反射膜，要求如下：波长区间400～700nm，平均反射率<0.4%，最大反射率<0.6%。

6.设计一个可见光区的高反射膜，要求如下：波长区间400～700nm，平均反射率>99%，最小反射率>98%。

7.在空气中自然光入射到金属材料铝和银时，用TFCale软件分析两种材料反射光偏振效应最大值出现的角度与数值的步骤。

（λ＝500nm，Al：0.64-i5.50，Ag：0.050-i2.87）8.请设计CCD使用的IR-CUT膜系9.请设计冷光镜10. 请设计棱镜分色系统所需要的所有膜系11. 设计投影机用X 棱镜中的两个膜系12. 设计泰曼干涉仪的金属（Al ）分光镜（光源为He-Ne 激光），要求到达接收平面的干涉图对比度最好。

13. 试在玻璃基底（n ＝1.52）上设计一诱导透射滤光片，中心波长为500nm ，要求峰值透过率大于70％，在400nm ～1500nm 的波长范围内背景透过率小于0.1%，整个多层膜与合适的吸收玻璃胶合。

《薄膜物理与技术》A卷试题参考答案及评分细则一、名词解释：（本题满分20分，每小题5分）1、饱和蒸汽压在一定温度下（1分），真空室内蒸发物质的蒸气与固体或液体平衡过程中（2分）所表现出的压力称为该物质的饱和蒸气压。

（2分）2、溅射是指荷能粒子轰击固体物质表面（靶），（1分）并在碰撞过程中发生动能与动量的转移，（2分）从而将物质表面原子或分子激发出来的过程。

（2分）3、化学气相沉积把含有构成薄膜元素的一种或几种化合物的单质气体供给基片（2分），利用热、等离子体、紫外线、激光、微波等各种能源（2分），使气态物质经化学反应形成固态薄膜。

（1分）。

4、外延生长外延生长技术就是在一块半导体单晶片上（2分）沿着单晶片的结晶轴方向生长（2分）一层所需要的薄单晶层。

（1分）二、简答题：（本题满分80分）1、什么叫真空？写出真空区域的划分及对应的真空度（10分）答：真空是指低于一个大气压的气体空间。

（2分）对真空的划分：1）粗真空：105－102Pa；（2分）2）低真空：102－10-1Pa；（2分）3）高真空：10-1－10-6Pa；（2分）4）超高真空：＜10-6Pa。

（2分）2、什么是真空蒸发镀膜法？其基本过程有哪些？（10分）答：真空蒸发镀膜法(简称真空蒸镀)是在真空室中，加热蒸发容器中待形成薄膜的原材料，使其原子或分子从表面气化逸出（2分），形成蒸气流，入射到基片表面，凝结形成固态薄膜的方法。

（2分）其基本过程包括：（1）加热蒸发过程。

包括凝聚相转变为气相的相变过程。

（2分）（2）输运过程，气化原子或分子在蒸发源与基片之间的输运。

（2分）（3）蒸发原子或分子在基片表面的淀积过程，即使蒸气凝聚、成核、核生长、形成连续薄膜。

（2分）3、简述磁控溅射的工作原理。

（10分）答：磁控溅射的工作原理是：电子e在电场E作用下，在飞向基板过程中与氩原子发生碰撞，使其电离出Ar＋和一个新的电子e，电子飞向基片，Ar＋在电场作用下加速飞向阴极靶，（2分）并以高能量轰击靶表面，使靶材发生溅射。

光学基础知识：1. 光（电磁波）是横波还是纵波？答案：横波2. 光程：折射率与光实际路程的乘积。

3. 菲涅耳折射定律：00011sin sin rN N θθθθ==4. 光的偏振态？线偏振光、圆偏振光、椭圆偏振光、自然光、部分偏振光。

5. 偏振度：自然光 → P=0 线偏光→ P ＝1 其它 0＜P ＜16. 从自然光中获得线偏振光的方法：一般有四种：A ：利用二向色性 B ：利用反射和折射 C ：利用晶体的双折射 D ：利用散射7. 二向色性：某些各向异性的晶体对不同振动方向的偏振光有不同的吸收系数的性质。

8. 利用二向色性获得偏振光的器件称为偏振片9. 当入射光的入射角等于布儒斯等角时，反射光成为线偏振光（仅有s 分量）。

10. 菲涅尔公式：关于入射波、反射波、折射波电场的振幅之间的关系。

11. 消光比：最小透射光强与两偏振器透光轴互相平行时的最大透射光强之比称为消光比，它是衡量偏振器件质量的重要参数。

12. 电矢量垂直入射面的分量称为S 分量；电矢量平行入射面的分量称为P 分量。

13. 非相干光学系统是光强的线性系统；相干光学系统是复振幅的线性系统。

非相干光波的强度满足线性迭加关系14. 波的干涉：因波的迭加而引起强度重新分布的现象，叫做波的干涉。

产生干涉的必要条件（也叫相干条件）： （1）频率相同；（2）存在相互平行的振动分量； （3）位相差稳定。

15. 电磁波在真空中的速度与在介质中的速度之比称为绝对折射率n （简称折射率）16. 尽管两种介质的分界面上，电磁场量整个的是不连续的，但在界面上没有自由电荷和面电流时，B 和D 法向分量与E 和H 的切向分量是连续的。

()()2112122sin cos sin cos p t θθθθθθ=+-()21122sin cos sin s t θθθθ=+()()1212sin sin s r θθθθ-=-+()()1212p tg r tg θθθθ--=+112200()()r r c n v εμεμεμ===12121212()0()0()0()0n B B n D D n E E n H H ⎧⋅-=⎪⋅-=⎪⎨⨯-=⎪⎪⨯-=⎩nntg B 121-=θ薄膜光学：1. 【填空】整部薄膜光学的物理依据就是光的干涉。

西南师范大学期终考试试卷参考答案“ 光学 ”课程 考试试卷A一、选择题1 A2 B3 C4 D5 A二、是非题1√ 2 √ 3√ 4√ 5√ 6√ 7√ 8√ 9√ 10√ 三、填空题1 12 23 34 45 5 四、作图题1题中给出凹面镜，0<r ，又知物高４倍于像高，即4/1=β，所以应有两种情况2图(a)图(b)作图题2解图物平像平五、计算题1解：人眼看到的是字透过透镜成的像．第一种情况，字在球面的顶点，此次成像物、像重合．字再经过平面折射成像，物距为-20毫米，像距为-13.3毫米，由成像公式，得,0203.130.1=---n（１） (4分)第二种情况，字仅通过折射成像，物距为－20毫米，像距为－14.6毫米，成像公式为.0.1206.140.1rn n -=--- （２） (4分)解（１）（２）两方程，得5.1=n ， 84.76-=r 毫米． (2分)2解：入射到肥皂水薄膜表面光线的入射角为450，可求出光在膜内的折射角2i ．由折射定律，20sin 33.145sin 0.1i ⨯=⨯，解出 0212.32=i ，8470.0cos 2=i ． (2分)由于光在空气中的肥皂水膜上表面反射时有π的相位变化，在其下表面反射时无π的相位变化，因此光程差中要计入半波损失，对于相干加强的500纳米的绿光，应满足λλk i d n =-2/cos 222． (3分)题意求最小薄厚度，应取0=k ，以各值代入上式，得8470.033.121210500cos 212622⨯⨯⋅⨯=⋅=-i n d λ41011.1-⨯=（毫米）． (2分)同一厚度的肥皂水膜，若垂直注视，则1cos 2=i ，此时看到的相干加强的波长λ'应满足λλ''='-k d n 2/22， (2分)将 2,1,0='k 代入上式发现，仅当0='k 时λ'才落在可见光范围内，以0='k 代入，求得3.590='λ纳米，为深黄色的光． (1分)可见，从不同方向观看，可以呈现不同颜色，这一现象也表现在一些鸟的羽毛薄膜上．有时从不同方向观看羽毛，颜色不同，这是一种薄膜干涉现象．3解：根据题意可有2.01=dk λ，3.02=dk λ，112=-k k ，nm 600=λ．（1）由上面诸方程可解得d =6微米，k 1＝2，k 2＝3． (3分) （2）第四级缺级，故d ＝4a ，得缝宽a ＝1.5微米． (3分) （3）光栅光谱的最大级次为d /λ=10，由于缺级级次为±4和±8，第十级的衍射角为900，事实上也不能出现，故屏幕上出现的干涉主极大级次为0、±1、±2、±3、±5、±6、±7、±9，共15个干涉主极大． (4分)4、解：201I I =（2分）01o212834330cos I I I I === （2分）02o2233294330cos I I I I === （2分） 03o234128274330cos I I I I === （2分）1282704=∴I I （2分）。

一、概念：二、证明：1.光学厚度为λ0/2的膜层，在其中心波长处为虚设层。

2.证明：在边界处E与H的切向分量连续。

3.试证明所谓的薄膜系统的不变性：即当薄膜系统的所有折射率都乘以一个相同的常数，或用它们的倒数替代时，膜系的反射率和透过率没有任何变化。

三、设计问题：1.分析并设计一个应用于太阳能集热器的膜系，注意阳光的色温为5800K，黑体辐射为750K。

（查找资料获得阳光辐射曲线和黑体辐射曲线，利用TFCalc设计膜系）。

2.计算一个简单周期规整膜系A|(LH)7|S的截止波长位置、带宽、截止深度及其在截止波长处的反射率（H:TiO2，n=2.3；L:SiO2，n＝1.45；A:空气，S:K9）。

3.设计一款宽带高反射膜，H:TiO2，n=2.3；L:SiO2，n＝1.45，需要考虑那些主要问题？4.设计一个覆盖可见光波段的宽带全介质高反射膜，叙述其设计思想与设计步骤。

5.设计一个可见光区的减反射膜，要求如下：波长区间400～700nm，平均反射率<0.4%，最大反射率<0.6%。

6.设计一个可见光区的高反射膜，要求如下：波长区间400～700nm，平均反射率>99%，最小反射率>98%。

7.在空气中自然光入射到金属材料铝和银时，用TFCale软件分析两种材料反射光偏振效应最大值出现的角度与数值的步骤。

（λ＝500nm，Al：0.64-i5.50，Ag：0.050-i2.87）8.请设计CCD使用的IR-CUT膜系9.请设计冷光镜10. 请设计棱镜分色系统所需要的所有膜系11. 设计投影机用X 棱镜中的两个膜系12. 设计泰曼干涉仪的金属（Al ）分光镜（光源为He-Ne 激光），要求到达接收平面的干涉图对比度最好。

13. 试在玻璃基底（n ＝1.52）上设计一诱导透射滤光片，中心波长为500nm ，要求峰值透过率大于70％，在400nm ～1500nm 的波长范围内背景透过率小于0.1%，整个多层膜与合适的吸收玻璃胶合。

《薄膜光学与技术》2014期末考试试题B-答案射率）会发生周期性的变化，且薄膜光学厚度每变化λ/4时，透射率出现一次极值（3分）。

利用光电测光方法测量正在镀制膜层的T （或R ）随膜层厚度增加过程中的极值个数，可以获得以λ/4为单位的整数厚度的膜层（2分）。

3、影响膜层厚度均匀性的主要因素有哪些？答：蒸发源发射特性，由蒸发源结构、蒸发膜料不同的发射分布特性引起（3分）；蒸发源与被镀件的相对位置；被镀件的面形（2分）。

四、 计算题（1、2题各10分，第3题20分，共40分）1、已知441n 32n 521n L H G .,.,.===，窄带滤光膜系GHLHLHLHLH2LHLHLHLHA 的峰值透射率是多少？解：根据2H 或2L 为虚设层的特点，膜系可以等效为GHLG 结构， （2分）组合导纳 5958.03.252.144.12222=⋅==G H L n n n Y （3分） 膜系中可以看出，入射介质为空气，因此反射率为%42.65958.015958.01)11(22=⎪⎭⎫ ⎝⎛+-=+-=Y Y R （3分） 所以，膜系的透射率最终为%58.931=-=R T （2分） 说明：计算结果正确共4分。

如果没有进行分步运算，根据计算情况酌情给分。

2、石英玻璃基底上镀制高反膜G/(HL)5H/A ，若镀膜材料为ZnS 和MgF 2，求峰值反射率和中心波长处反射带的波长宽度？（中心波长500nm ；ZnS 折射率为2.15；MgF 2折射率为1.38；玻璃n g =1.46）解：组合导纳为 7582.26646.138.115.2)(101210122522=⋅===G L H G H L H n n n n n n n Y （2分） 峰值反射率 %51.98)11(2=+-=YY R （2分） 波数宽度 14.0)arcsin(2≈+-=∆LH L H n n n n g π （2分） 波长宽度 )(14014.05002/220nm g g =⋅⋅=∆≈∆λλ （2分）说明：每个步骤的公式正确各2分，4个计算结果正确共2分。

中国矿业大学光学薄膜期末考试题1、下列说法正确的是（）*A.一定质量的理想气体，温度不变时，体积减小，压强增大(正确答案)B.在失重的情况下，密闭容器内的气体对器壁没有压强C.外界对气体做功，气体的内能一定增大D.气体的温度越高，气体分子无规则运动的平均动能越大(正确答案)2、38．在日常生活中，常见的几种物态变化现象中，属于液化的是（）[单选题] *A．太阳光下晒的衣服变干B．房间窗户玻璃的内表面出现冰花C．湖面结了一层厚厚的冰D．在炎热的夏天，从冷饮柜中取出啤酒瓶，啤酒瓶变得模糊(正确答案)3、2．在探索微小粒子的历程中，科学家们用一系列高能物理实验证实了大量微小粒子的存在，下列微粒按空间尺度从大到小的顺序排列的是（）[单选题] *A．质子、夸克、原子核、电子B．原子、原子核、电子、质子C．原子、原子核、质子、电子(正确答案)D．夸克、质子、原子核、原子4、78．有体积和质量都相同的铁球、铜球和铅球各一个，已知ρ铁＝8×103kg/m3，ρ铜＝9×103kg/m3，ρ铅＝3×103kg/m3。

那么下列说法中正确的是（）[单选题] *A．可能铁球是实心的，铜球和铅球是空心的(正确答案)B．可能铜球是实心的，铁球和铅球是空心的C．可能铅球是实心的，铜球和铁球是空心的D．三个球一定都是空心的5、5．物体间不可能只有作用力，而没有反作用力．[判断题] *对(正确答案)错6、26．物理知识是从实际中来的，又要应用到实际中去，下面是小芳同学利用所学物理知识对身边的一些物理现象进行的分析和计算，正确的是（）[单选题] *A．已知空气的密度为29kg/m3，教室内空气的质量约300kg(正确答案)B．人体的密度跟水的密度差不多，那么初中生身体的体积约为5m3C．体积为100cm3的冰块，全部熔化成水后，体积仍为100cm3D．一个塑料瓶，用它装水最多能够装水5kg，用它也能装下5kg的酒精7、14．自习课上，老师能根据声音辨别出哪位同学在说话，依据的是声音的（）[单选题] *A．音调B．音色(正确答案)C．响度D．频率8、1．这一秒末的速度比前一秒初的速度小5 m/s. [判断题] *对错(正确答案)9、11．小敏学习密度后，了解到人体的密度跟水的密度差不多，从而她估测一个中学生的体积约为（）[单选题] *A．50 m3B．50 dm3(正确答案)C．50 cm3D．500 cm310、人潜水的深度不能太大，这是因为大气压随着水的深度的增加而增大[判断题] *对错(正确答案)答案解析：液体压强随着水的深度的增加而增大11、下列说法正确的是（）[单选题]A.指南针能够指南北，是由于受到地磁场的作用(正确答案)B.能够自由转动的小磁针静止时，其N极指向地理南极附近C.磁体的磁性越强，能吸引的物质种类就越多D.磁体之间的作用是通过磁场发生的，但磁场并不存在12、3．下列说法中正确的是（）[单选题] *A．原子是由原子核和核外电子构成的(正确答案)B．超导体适合制作滑动变阻器中的电阻丝C．电磁波在真空中传播的速度为3×105m/sD．银河系、太阳系、原子、原子核，是按空间尺度由小到大排序的13、5．合力的作用可以替代原来那几个力的作用，它与那几个力是等效替代关系．[判断题] *对(正确答案)错14、人推木箱没有推动，是因为人对木箱的推力小于地面对木箱的摩擦力[判断题] *对错(正确答案)答案解析：木箱没有被推动，处于静止状态，合力为零。
