42附 录 C （资料性附录）海绵城市相关计算参数与方法本附录提供海绵城市相关计算参数与方法，包括综合径流系数、初期雨水径流量、年径流总量控制容积、蓄水设施的蓄水容积、水面蒸发量、水量平衡法计算、年径流污染控制率等，各地区应根据实际条件选用海绵城市相关计算参数并进行数值计算。
C.1 不同种类下垫面的径流系数应依据实测数据确定，当缺乏资料时，可参照下表取值，综合径流系数应按下垫面种类加权平均计算：················································ (C.1)式中：ψz ——综合径流系数；F i ——汇水面上各类下垫面面积（m 2）； ψi ——各类下垫面的径流系数；F ——汇水面积（m 2），按水平投影面积计算。
表C.1 径流系数C.2 初期雨水径流量应按下式计算：W i =10·δ·F ···················································· (C.2)式中：FψF =ψiiz ∑•W i——初期雨水径流量，m3；δ——初期径流厚度，mm，当无资料时，屋面弃流径流厚度可采用2～3mm，地面弃流可采用3～5mm，市政路面可采用4～8mm；F——汇水面积，hm2。
附件1:天津市工程建设标准设计DBJT29-207-2017天津市海绵城市建设项目施工图设计专篇（津17WJ-2-1）2017年6月编制说明为贯彻落实《国务院办公厅关于推进海绵城市建设的指导意见》（国办发〔2015〕75号）、《天津市人民政府办公厅转发市建委关于推进海绵城市建设工作方案的通知》（津政办发〔2016〕30号）等文件的要求，进一步加强对海绵城市建设的管控，规范我市海绵城市设计工作，保障设计深度和质量，结合我市海绵城市建设推进情况，根据《市建委关于开展海绵城市建设项目施工图设计专篇和审查要点编制工作的通知》（津建设函[2017]94号文）要求，编写《天津市海绵城市建设项目施工图设计专篇》（以下简称“设计专篇”）。
依据《天津市海绵城市建设技术导则》 4.1.4条的要求，凡本市辖区范围内规划用地面积大于等于3公顷的新建、改建、扩建工程项目，施工图设计文件中应设置设计专篇；用地面积小于3公顷的新建、改建、扩建工程项目，施工图设计文件中可不设置设计专篇，但设计说明和设计图纸应参照设计专篇进行编制，提供给施工图审查单位的设计说明、图纸、计算书应完整。
本设计专篇分为房屋建筑工程（建筑与小区工程）、市政基础设施工程两部分,设计专篇应设于施工图设计说明中，独立成章。
本设计专篇中楷体字部分为方便设计人使用所做的说明，不是《专篇》必须的内容，在具体使用时，请设计人灵活使用。
本设计专篇提供的样式仅供设计人员参考，在具体设计工作中，可根据项目特点对设计专篇内容进行适当调整。
设计专篇使用过程中，其所依据的规范、标准若更新时，设计人应按新的有效版本对设计专篇中有关设计依据等内容进行核查与调整，并按现行有效版本执行。
本设计专篇执行过程中，请各单位注意总结经验，积累资料，如发现需要调整和补充之处，请将意见和有关资料反馈给天津市建设工程技术研究所，以供修订时参考。
地址：天津市河西区马场道211号城建大厦，电话：，，网址：主编单位：天津市建设工程技术研究所编制单位：天津市市政工程设计研究院天津大学建筑设计研究院技术支持：中国城市规划设计研究院编写人员：赵乐军刘洪海李明吕红亮宋现财陈曦刘琳于德淼刘聪王松熊林张中秀审查专家：孙杰李旭东周鹏阚薇莉田恬项劲松目录第一部分房屋建筑工程（建筑与小区工程）····错误!未定义书签。

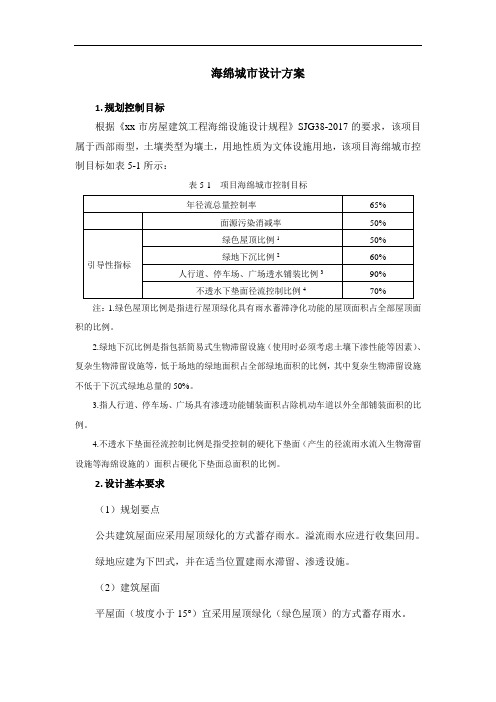

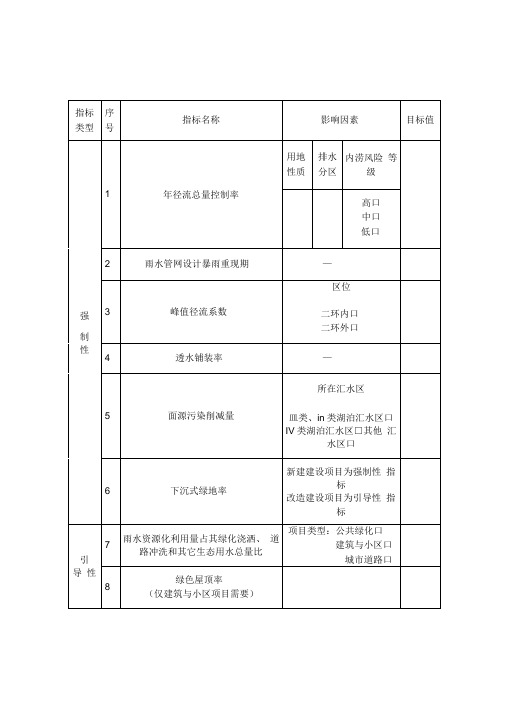

海绵城市设计方案1.规划控制目标根据《xx市房屋建筑工程海绵设施设计规程》SJG38-2017的要求，该项目属于西部雨型，土壤类型为壤土，用地性质为文体设施用地，该项目海绵城市控制目标如表5-1所示：表5-1 项目海绵城市控制目标注：1.绿色屋顶比例是指进行屋顶绿化具有雨水蓄滞净化功能的屋顶面积占全部屋顶面积的比例。
2.绿地下沉比例是指包括简易式生物滞留设施（使用时必须考虑土壤下渗性能等因素）、复杂生物滞留设施等，低于场地的绿地面积占全部绿地面积的比例，其中复杂生物滞留设施不低于下沉式绿地总量的50%。
3.指人行道、停车场、广场具有渗透功能铺装面积占除机动车道以外全部铺装面积的比例。
4.不透水下垫面径流控制比例是指受控制的硬化下垫面（产生的径流雨水流入生物滞留设施等海绵设施的）面积占硬化下垫面总面积的比例。
2.设计基本要求（1）规划要点公共建筑屋面应采用屋顶绿化的方式蓄存雨水。
溢流雨水应进行收集回用。
绿地应建为下凹式，并在适当位置建雨水滞留、渗透设施。
（2）建筑屋面平屋面（坡度小于15°）宜采用屋顶绿化（绿色屋顶）的方式蓄存雨水。
大面积屋面雨水宜收集回用，可收集进入水景或蓄水池，如不收集回用，应引入建筑周围绿地入渗。
（3）绿地公共建筑绿地应建为下凹式绿地，充分利用绿地入渗雨水。
当绿地入渗面积不足时，可广泛采用其他渗透设施，如可选用浅沟-渗渠组合系统、渗透管、渗透管－排放一体设施等。
绿地临近城市水体、城市绿带时，应利用城市水体、绿带进行整体雨水综合利用设计。
绿地植物宜选用耐涝耐旱本地植物。
（4）道路广场公共建筑人行道、停车场、广场应采用透水铺装地面。
人行道、广场可采用透水砖，停车场可采用透水砖或草格。
（5）水体景观公共建筑景观水体应作为雨水调蓄设施，并与景观设计相结合。
调蓄池应设溢流口，超过设计标准的雨水可排入市政管系。
调蓄池雨水在非雨季时可收集利用，经适当处理回用于绿化、冲洗地面、景观用水等。
42附 录 C （资料性附录）海绵城市相关计算参数与方法本附录提供海绵城市相关计算参数与方法，包括综合径流系数、初期雨水径流量、年径流总量控制容积、蓄水设施的蓄水容积、水面蒸发量、水量平衡法计算、年径流污染控制率等，各地区应根据实际条件选用海绵城市相关计算参数并进行数值计算。
C.1 不同种类下垫面的径流系数应依据实测数据确定，当缺乏资料时，可参照下表取值，综合径流系数应按下垫面种类加权平均计算：················································ (C.1)式中：ψz ——综合径流系数；F i ——汇水面上各类下垫面面积（m 2）； ψi ——各类下垫面的径流系数；F ——汇水面积（m 2），按水平投影面积计算。
表C.1 径流系数C.2 初期雨水径流量应按下式计算：W i =10·δ·F ···················································· (C.2)式中：FψF =ψiiz ∑•W i——初期雨水径流量，m3；δ——初期径流厚度，mm，当无资料时，屋面弃流径流厚度可采用2～3mm，地面弃流可采用3～5mm，市政路面可采用4～8mm；F——汇水面积，hm2。
目录目录 (1)1项目概况 (1)2设计计算依据 (1)3设计计算过程 (1)3.1现状情况 (1)3.2设计目标 (1)3.3设计过程 (2)4 结论 (7)海绵城市设计计算书1项目概况2设计计算依据（1）《海绵城市建设技术指南》；（2）《xx市海绵城市规划要点和审查细则》；（3）《xx北站商务中心区核心区海绵城市详细规划》；（4）《绿色建筑评价标准》（GB50378-2014）。
3设计计算过程3.1现状情况项目总建筑用地面积39804.03 m2，其中绿化面积为5724.54 m2，道路及广场铺装面积为14807.73m2，屋顶面积为19271.76m2，景观水体面积0m2。
表3-1 下垫面解析一览表项目现状主要以屋顶和铺装为主，分别占总面积的48.42%和38.32%，项目必须设置合理的海绵措施来降低雨水径流率。
根据项目实际情况，项目周边绿地里设置下沉式绿地，同时考虑采用植草沟，将雨水收集到下沉式绿地中消纳处理。
并设置两个大小分别为270m³和310m ³的蓄水池，收集雨水进行回用。
3.2设计目标根据《xx市海绵城市规划要点和审查细则》和《xx北站商务中心区核心区海绵城市详细规划》的要求，项目年径流总量控制率71%，对应的设计降雨量为32.12mm 。
3.3设计过程步骤1：依据现状地形标高进行汇水分区的划分。
区域的海绵城市建设以滞留、净化、存储为主。
通过下沉式绿地、植草沟、蓄水池等设施重新构建排水系统，共有2处总排水出口，外接市政管网。
其汇水分区和流向具体见图3-3所示。
图3-3汇水分区示意图步骤2：雨水控制利用工艺流程。
海绵城市建设以滞留、净化、存储为主，雨水主要工艺见图3-4所示，工艺流程具体如下：（1）建筑屋顶屋面散排→建筑边沟→雨水管→植草沟→下沉式绿地。
（2）车道雨水车道雨水→下沉式绿地→市政雨水管道→雨水蓄水池。
（3）绿地B采用下沉式绿地，通过收集车道、人行道和绿地雨水进行下渗和输送至雨水管网。
海绵城市设计计算书一、项目概述本项目位于_____地区，占地面积为_____平方米。
项目旨在通过海绵城市的设计理念和技术手段，实现雨水的有效管理和利用，减轻城市排水系统的压力，改善城市生态环境。
二、设计目标1、雨水径流总量控制根据当地的年降雨量和相关规划要求，确定本项目的雨水径流总量控制目标为_____%。
2、雨水径流污染控制通过一系列措施，减少雨水径流中的污染物排放，使雨水排放达到当地规定的水质标准。
3、雨水资源化利用收集和利用部分雨水，用于绿化灌溉、道路冲洗等，提高水资源的利用率。
三、设计参数1、降雨量收集当地多年的降雨数据，确定年平均降雨量为_____毫米，设计暴雨重现期为_____年。
2、土壤渗透系数根据现场勘察和土壤测试结果，本项目场地的土壤渗透系数为_____毫米/小时。
3、下垫面类型及径流系数项目区域内的下垫面类型包括屋面、道路、绿地等，其径流系数分别为：屋面_____、道路_____、绿地_____。
四、雨水收集与利用系统设计1、屋面雨水收集在建筑物屋面上设置雨水收集管道，将雨水引入雨水储存设施。
屋面雨水经初期弃流后，进入储存设施。
2、地面雨水收集在道路和广场等区域设置雨水口，通过雨水管道将雨水收集至雨水储存设施。
3、雨水储存设施设计雨水储存池，其容积根据雨水径流总量控制目标和回用需求确定。
储存池采用钢筋混凝土结构，做好防渗处理。
4、雨水回用系统将储存的雨水通过加压泵送至回用点，用于绿化灌溉、道路冲洗等。
回用管道采用 PE 管，确保水质安全。
五、低影响开发设施设计1、绿色屋顶在部分建筑物屋顶设置绿色屋顶，增加雨水的滞蓄和渗透能力。
绿色屋顶的构造包括植被层、基质层、过滤层和排水层等。
2、透水铺装在人行道、停车场等区域采用透水铺装材料，如透水砖、透水混凝土等，提高地面的渗透能力。
3、下沉式绿地在绿地中设置下沉式绿地，低于周边地面一定高度，增加雨水的滞蓄量。
下沉式绿地内种植耐水湿的植物。
