普传P I 7800 0.37F 3说明书复位操作有些意外操作可能丢失数据。

尽管不常出现，而恢复的唯一途径包括处理器复位，方法如下：1、关闭电源2、在打开机器的同时按住[mhz（pri）]键3、转动[dial]旋钮选择设置菜单f-1 setrst：将菜单恢复为出厂设置f-2 hyprst：清空超级频道至出厂设置f-3 memrst：清空常规频道至出厂设置f-4 mb rst：清空频道组f-5 allrst：清空所有的频道和其他设置至出厂设置4、在第三步中选好复位选项后，按住[band（set）]键0.5秒完成复位过菜单操作前面章节中已经描述了很多菜单的进入和设置方法，菜单可用于机器在部分参数设置，有些前面没有详细说明。

通过以下方法进入菜单：1、按住[band（set）]键0.5 秒进入菜单2、转动[dial]旋钮选择要设置的菜单号3、按[band（set）]键确认进行菜单调整，然后转动[dial]旋钮进行选择4、完成选项和设置后，按[band（set）]键保存设置，按住[band （set）]键0.5 秒退出进入正常操作ATTENTION：在调节某些菜单时，在屏幕的左上角可能会看到“hyp”或“ech”，这些表示这些菜单的特殊性能(1）hyp：表示可以分别设置每个超级频道(2）ech：表示可以分别设置每种操作模式（vfo，频道，常用频道）1号菜单[apo]功能：选择自动关机延时选项：off/0.5h至12.0h 间，0.5 小时的整数倍默认值：off（apo功能）2号菜单[ar bep]功能：选择自动可联通报警（arts）模式选项：inrang/aways/off默认值：inranginrang：打开arts 功能，当首次发现在距离范围内时，机器发出高提示音，当发现超出距离范围时，机器发出低提示音always：打开arts 功能，机器每收到一个联络信号就会发一个高提示音，一旦超出距离范围立即发出低提示音offl：关闭arts 功能3号菜单功能：arts 方式下的联络间隔选项：25 秒/15 秒默认值：25 秒4号菜单功能：打开/关闭自动中转差频功能选项：ars.on/ars.off（on打开，off关闭）默认值：根据工作波段5号菜单功能：打开/关闭提示音选项：key/key＋sc/off默认值：key＋sckey：按下任何一个键时发出提示音key＋sc：按下一个键或扫描停止时发出提示音off：关闭提示音6号菜单功能：改变cpu 时钟频率选项：sft.on/sft.off默认值：sft.off7号菜单功能：在arts操作中，打开/关闭cw 机主识别功能选项：tx on/ts off默认值：tx off8号菜单[cw wrt]功能：向cw机主识别存储器存入呼号（呼号最大长度为6 字符）选项：详见cw设置章节9号菜单[dcs.cod]功能：设置dcs码选项：104 个dcs 码默认值：02310号菜单[dcs.n/r]功能：dcs码正常或反相选项：t/rx n，rx r，tx r，t/rx r默认值：t/rx n11号菜单[dimmer]功能：屏幕亮度设置选项：dim 1/dim 2/dim 3/dim off默认值：dim 112号菜单[dt dly]功能：设定dtmf自动拨号延时选项：50ms/100ms/250ms/450ms/750ms/1000ms 默认值：450ms13号菜单[dt spd]功能：设定dtmf发送速度选项：50ms/75ms/100ms默认值：50ms14号菜单[dt wrt]功能：向dtms自动拨号存储器存入号码选项：详见相关章节15号菜单[edg.bep]功能：在用dial选项时，打开/关闭波段边界提示音选项：bep.on/bep.off默认值：bep.off16号菜单[hm/rev]功能：[tone（iim/rv）]键的按住功能和[v/m（mw）]键的按下功能选项：rev/home默认值：rev17号菜单[hyper]功能：开/关超级频道自动写入功能选项：manual/1-auto/auto默认值：1-auto18号菜单[inet]功能：选择互联网接入码选项：int.cod/int.mem默认值：int.cod19号菜单[int cd]功能：选择wirestm 的dtmf上线码选项：code 0～9/a/b/c/d/e/f默认值：code120号菜单[int mr]功能：选择非wirestm 的dtmf上线码选项：d-1～d16默认值：d-121号菜单[lock]功能：选择锁键方式选项：lk key/lk dial/lk k＋d/lk ptt/lk p＋k/lk p＋d/lk all/lk off 默认值：lk offATTENTION： k=key，d=dial，p=ptt22号菜单[mic]功能：选择使用的话筒型号选项：mh-48/mh-42默认值：mh-4823号菜单[name]功能：在频率和频道名间选择常用频道/频道的显示方式选项：freq/alpha（频率/频道名）默认值：freq（频率）24号菜单[nm wrt]功能：保存频道/常用频道的频道名选项：详见在关章节25号菜单[prt.mic]功能：在数据包操作中，开/关话筒选项：mic.on/mic.off默认值：mic.off26号菜单[pkt.spd]功能：选择数据包通信速率选项：1200bps/9600bps默认值：1200bps27号菜单[prg.pnl]功能：编辑面板[low（acc）]键的按住功能（详见有关章节）选项：wx/rev/rptr/sq.of/lock/dim默认值：wx28号菜单[prg p1（acc）]功能：编辑话筒的[p1]/[acc]键的功能选项：sq.of/tcal/ssch/arts/wx/tn.fq/dcsc/rptr/pri/low/tone/mhz/rev/home /band/(v/m)/scan默认值：band29号菜单[prg p2（p）]功能：编辑话筒的[p2]/[p]键的功能选项：sq.of/tcal/ssch/arts/wx/tn.fq/dcsc/rptr/pri/low/tone/mhz/rev/home/band/(v/m)/scan默认值：v/m30号菜单[prg p3（p1）]功能：编辑话筒的[p3]/[p1]键的功能选项：sq.of/tcal/ssch/arts/wx/tn.fq/dcsc/rptr/pri/low/tone/mhz/rev/home /band/(v/m)/scan默认值：tone31号菜单[prg p4（p2）]功能：编辑话筒的[p4]/[p2]键的功能选项：sq.of/tcal/ssch/arts/wx/tn.fq/dcsc/rptr/pri/low/tone/mhz/rev/home /band/(v/m)/scan默认值：low32号菜单[rf sql]功能：设定射频静噪水平选项：off/s-2～9/s-full默认值：off33号菜单[rpt.mod]功能：设定中转频差方向选项：rpt.off/rpt.－/rpt.＋默认值：根据操作波段34号菜单[pri.rvt]功能：开/关转入监听频道功能选项：rvt.on/rvt.off默认值：rvt.off35号菜单[rx mod]功能：选择接收方式选项：auto/fm/am默认值：auto（根据工作频率自动选择接收方式）36号菜单[s srch]功能：选择智能搜索方式选项：single/cont（详见有关章节）默认值single37号菜单[scan]功能：选择恢复扫描方式选项：time/busy/hold（详见有关章节）默认值：busy38号菜单[scn md]功能：选择频道扫描方式选项：mem/only默认值：memmem：扫描时跳过标志频道only：只扫描标志频道39号菜单[shift]功能：选择中转频差数值选项：0.00～99.95mhz（50khz间隔）默认值：根据工作波段40号菜单[skip]功能：选择扫描遇到标记频道时如何操作选项：off/skip/only默认值：offoff：扫描所有频道（忽略标志）skip：跳过标志频道进行扫描only：只扫描标志频道41号菜单[split]功能：开/关独立ctcss/dcs 码选项：spl.off/spl.on（详见有关章节）默认值：spl.off42号菜单[sql.typ]功能：选择哑音编码选项：off/enc/encdec/rev tn/dcs默认值：offenc：ctcss 编码enc dec：ctcss 编码/解码rev tn：反ctcss 解码dcs：dcs编码/解码43号菜单[step]功能：设置频合器步进选项：auto/5.0k/10.0k/12.5k/20.0k/25.0k/50.0k/100k 默认值：根据工作波段注意：5khz和15khz步进在700mhz以上不可用44号菜单[tn frq]功能：设置ctcss 哑音频率选项：50 个ctcss哑音频率默认值：100hz注意：此菜单可在每个波段和每个频道分别设置45号菜单[tot]功能：设置定时关机选项：1～30 分钟或off默认值：6 分钟46号菜单[vfo.bnd]功能：开/关vfo波段限制选项：bnd.on/bnd.off默认值：bnd.onband on：vfo频率限制在当前波段band off：vfo频率不限制在当前波段47号菜单[wid.nar]功能：减少话筒增益选项：wide/narrow默认值：wideATTENTION：此菜单可为每个波段单独设置48号菜单[wx alt]功能：开/关天气报警扫描选项：alt.on/alt.off默认值：alt.off在所有菜单中，on表示打开，off表示关闭。

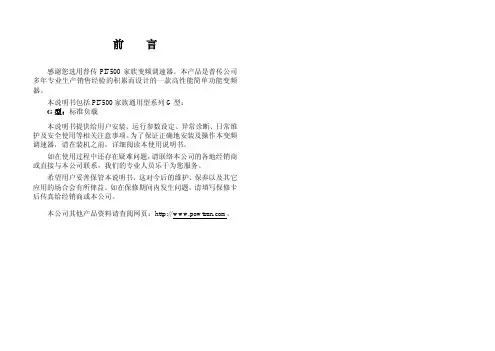

前言感谢您选用普传PI7500家族变频调速器。

本产品是普传公司多年专业生产销售经验的积累而设计的一款高性能简单功能变频器。

本说明书包括PI7500家族通用型系列G型：G型：标准负载本说明书提供给用户安装、运行参数设定、异常诊断、日常维护及安全使用等相关注意事项。

为了保证正确地安装及操作本变频调速器，请在装机之前，详细阅读本使用说明书。

如在使用过程中还存在疑难问题，请联络本公司的各地经销商或直接与本公司联系，我们的专业人员乐于为您服务。

希望用户妥善保管本说明书，这对今后的维护、保养以及其它应用的场合会有所俾益。

如在保修期间内发生问题，请填写保修卡后传真给经销商或本公司。

本公司其他产品资料请查阅网页：http:// 。

目录第一章检查与安全注意事项 (1)第二章安装及备用电路 (3)第三章操作键盘 (8)第四章试运行 (13)第五章功能参数一览表 (14)第六章功能参数说明 (24)第七章异常诊断与处理 (51)第八章标准规范 (53)第九章保养与检修 (58)第十章选件 (60)第十一章品质保证 (62)第一章 检查与安全注意事项普传变频器在出厂之前均已经过测试和品质检验。

在购买后，请先检查产品的包装是否因运输不慎而造成损伤；产品的规格、型号是否与订购之机种相符。

如有问题，请联络普传各地经销商，或直接与本公司联系。

1-1 拆箱之后检查※ 检查内部含本机、使用说明书一本、保修卡一张。

※ 检查变频调速器侧面的铭牌，以确定在您手上的产品就是所订购之产品。

铭牌说明型号说明：机型代号a ：标准型(省略b ：增强型普传变频调速器额定输出容量（例：1R5：1.5KW 2R2：2.2KW产品功能代号（□）通用机型 G ：标准负载系列代号750：PI7500输入电压等级1：单相220V 2：三相220V 3：三相380V输出配置0：标准配置(省略),无直流输出1：直流母线输出2：带制动单元机种代号：0：标准配置1：特1配置 2：1-2 安全注意事项※ 绝不可将交流电源接至变频器输出端U 、V 、W 等端子。

1.台安(TAIAN)变频器E2　N2　V2　SV300　N310　S310　EV300　2.台达(DELTA)变频器说明书VFD-A　VFD-B　VFD-F　VFD-G　VFD-M　VFD-S　VFD-V3.英威腾(INVT)变频器CHE　CHF　CHV4.汇菱(HUILING)变频器H30005.信捷(XINJE)变频器V5/F5 6.凯迪华能变频器CD20007.酷马(QMA)变频器Q7000　Q9000　9.三品(SANPIN)变频器SKJ　SPRQ-333　10.能士(NSA)变频器NSA20　NSA8011.台凌(TAILING)变频器TL80　TL100　TL100H　12.力普变频器LP10013.安普(AMPLE)变频器AMP100014.誉强(YUQIANG)变频器YQ3000-M　YQ3000-A　YQ3000-G15.格立特(GREAT)变频器VF10　VF11　VF1516.RICH(利佳/艾瑞克)变频器EI-MINI　EI-450　EI-450M　EI-500　EI-550　EI-600　EI-700　EI-7001　EI-8001　EI Super N 17.汇川(INOVANCE)变频器MD300　MD300A　MD320　MD33018.远川(YCDZ)变频器YC-G　YC-P19.紫日(CHZIRI)变频器ZVF7　ZVF9　ZVF9V　ZVF1120.森兰(SENLAN)变频器SB50　SB60/61　SB61Z　SB70　SB100　SB200　BT40 21.安邦信(AMBITION)变频器G9/P9　V11　G11　E11　Z9/Z1122.普传(POWTRAN)变频器PI97G　PI7000/7100　PI7500　PI7600/7800　PI7660 PI7600 PI910023.日业(SUNYE)变频器SY320024.日拓变频器HL300025.华蓝(HLinverter)变频器HL200026.神源(SYRUNS)变频器SY4000　SY500027.开拓变频器KT-A6G/P28.山宇变频器SY6000　SJR229.创杰变频器ACT-V6G/P/Z　ACT-M730.亚泰(YT)变频器YTD-G31.传动之星(STAR@DRIVE)变频器SD-5L-G/P/Y　SD-5L-S　SD-7L32.晓磊(CHXL)变频器LEI2000　LEI2005　LEI300033.星河(XINHE)变频器SD-5L34.华科(HUANIC)变频器HI3G/F　HI9G/F35.方禾(FangH)变频器TE280　F66-B　F66-C　36.群倍(QUNBEI)变频器QLP500037.蒙德(MODROL)变频器IMS-GF　IMS-GL2　IMS-GL338.韦尔变频器AC30G/P/W/H39.高士达(GOLDSTAR)变频器GS200L40.赛普(SAPPHIRE)变频器SAP500G　SAP30041.西驰变频器CFC1000　CFC400042.欧瑞(HFinverter)(惠丰)变频器F2000-G　F3000　F1000-G　F1500-G 43.佳灵变频器JB6C-T944.时代变频器TVF1000　TVF3000　TVF5000 45.爱迪生(Adsen)变频器ADS-A46.阳冈变频器G1/H1/P1　E1　S147.九德松益变频器CT-2000　48.乐邦变频器LB60G　LB90G49.日搏变频器RB600　RB3000　RB500050.日普(RIPOW)变频器RP320051.日锋(RiFeng)变频器RF200　RF900052.金肯(JINKEN)变频器JK-G/P53.鹰垦(INK)变频器SLX54.正阳(Zhengyang)变频器ZY29/31/98　ZY-81255.米高变频器Micovert2003　Micovert340N56.伟创(VEICH)变频器AC20　AC32　AC60　AC61-Z　AC62-L57.德莱尔变频器DVA　DVM　DVS　DV1000　58.易能变频器EDS700　EDS286059.时运捷变频器SuperBona-iF/iP　DB-210060.鸿宝(HOSSONI)变频器HB-G9/P9　HB280-G　HB280-P　HB280-Z61.加能变频器ACmaster-H7　IPC-MD　IPC-DR　IPC-RF62.微能变频器WIN-VB　WIN-9G　WIN-9F　WIN-9I　WIN-9L　63.正弦(SINEE)变频器SINE300　SINE303　SINE307　SINE308　SINE30964.四方变频器C300　C320　E320　E350　E380　E520　H320　65.贝西(B&C)变频器BC-1000　BC-2000　BC-230066.菱科(LINGKE)变频器LK600-G/P/ZS　LK80067.合康高压变频器HIVERT通用　HIVERT矢量68.吉纳变频器MSC-3　MFI-Case00/CaseA/CaseB69.富凌(FULING)变频器DZB60J　DZB70B　DZB200M　DZB300B　70.珠峰变频器DLT-G11/P11/Z11/ZK71.易驱变频器ED2003　ED2800　ED3000　ED300S　ED3100 72.威科达变频器V673.中远变频器MF6　MF5/20　MF3074.美之源(MZY)变频器MZY-M/Y/Z/T/L75.威灵(WELLING)变频器WELLING-G/P/F76.斑科(Bantek)变频器BLDC77.基创变频器E35078.腾龙变频器VG3000-G/H79.德瑞斯(DIRISE)变频器DRS1000-M　DRS2000　DRS2800　DRS3000 80.天正变频器TVFS9　TVFG9/P9　TVFG1181.雷诺尔变频器JJR1000　JJR2000　JJR5000　82.科姆龙变频器KV1900　KV200083.德力西变频器CDI900084.日虹变频器CHRH-A　CHRH-C　CHRH-D85.赛普变频器SAP900G　SAP300V86.万谷(WANGU)变频器VF200087.世通(EACON)变频器EC1000　EC3000　EC500088.佛斯特(FIRST)变频器FST-500　FST-550　FST-60089.收获(Seoho)变频器SOHO-VD　SOHO-SMS　90.威尔凯变频器WKF　WKS　WKR500091.哥伦(GRET)变频器GD-V592.东达变频器TDS-F8　TDS-V893.阿尔法(ALPHA)变频器ALPHA2000G　ALPHA2800　ALPHA330094.东元(TECO)变频器/伺服7300EV　7300CV　7200MA　7200GA　7300PA　7200GS95.士林变频器SH系列　SS系列　SB系列96.华腾变频器V5-H E5-P　V6-H97.麦孚变频器VFD-F540　VCD100098.海利普变频器HOLIP-A/F/H/M　HOLIP-C　HOLIP-P 99.泓筌变频器HC1-A　HC1-M100.隆兴变频器LS200A　LS600　LS800101.宁茂(赫力)变频器RM5102.正频(JPS)变频器PDS　PDA/H/E103.爱得利变频器APXG3　AS　ASN　MS104.德弗(DOVOL)变频器DV300　DV600　ST500　HL2000　105.西林变频器EH600A　EH600M　EH600W　EH600Z 106.百德福(BEDFORD)变频器B500　B801107.三碁(SANCH)(三川)变频器SA　SE108.康沃(博世力士乐)变频器S1　G2　G3109.春日(KASUGA)变频器KVFC110.三木(MIKI)变频器V6 111.优利康变频器YD3000　YD5000112.尤尼康(UNICON)变频器低速大扭矩　无码盘　有码盘　（前身是北京兰海）113.西尔康变频器H3000114.深川变频器SVF2000　SVF3000115.正泰(CHINT)变频器NI01116.中源(ZYDL)变频器ZY-G800　ZY-G800E　ZY-A900　ZY-P800 117.思达(SD)变频器JPSD3000-G/P/V/H118.路斯特(LUST)驱动器AD系列　CDD系列119.依托(ESTAR)变频器EG/EF120.派尼尔(Pioneer)变频器VF2100　VF3000　VF5000121．佳川(JiaChuan)变频器BP60　JCRQ122．亿森变频器参数表123．沃森(VicRuns)变频器VSI9000更新中......150.安川(YASKAWA)变频器G5　G7　E7　F7　J7　V7　PC3　P5/PC5151.三菱(MITSUBISHI)变频器A500　E500　F500　S500　A700　E700　F700　D700152.欧姆龙(OMRON)变频器3G3JV　3G3EV　3G3FV　3G3HV　3G3MV　3G3RV 153.富士(FUJI)变频器FRN-G11S　FRN-P11S　E1S　F1S　FRN-Mini/C1S　FVR-E11S　154.日立(HITACHI)变频器SJ100　L100　SJ200　SJ300　SJ300-EL　L200　L300P155.松下(PANASONIC)变频器VF0　VF0C　VF-8Z　VF100　DV700/707　M1X　M2X156.东芝(TOSHIBA)变频器VF-nC1　VF-S9　VF-S11　VF-A5　VF-A7　VF-AS1157.东洋(TOYO)变频器VF61R　VF64158.住友(SUMITOMO)变频器HF320　SF320　HF430　AF-500159.三肯(SANKEN)变频器SAMCO-i　SAMCO-vm05　SAMCO-e　MF/MS　ES/ET/EF　IHF/IPF　SHF/SPF160.明电舍(MEIDEN)变频器VT230S　VT230SE　VT240S161.LG变频器iS3　iH3　iG5　iS5　iH162.现代(HYUNDAI)变频器N50　N100　N300　J300　163.三星(SAMSUNG)变频器MOSCON-E7　MOSCON-F7　MOSCON-F500170.意科(IECCO)变频器SINUS-N171.佛朗克(FRANCK)变频器FRS2000　FRB6000172.NORD(诺德)变频器SK300E　SK400E　SK5xxE　SK530E　SK700E　SK750E173.EATON(伊顿)变频器说SVX9000　SPX9000　MVX9000　GVX9000174.西门子(SIEMENS)变频器MM410　MM420　MM430　MM440　6RA70　6SE70 175.PE变频器SD100　SD250　SD450　SD700176.TMT变频器PLUS　VTC　E　IP55 PLUS　IP55 E177.AB变频器1336PLUS II　PowerFlex 4　PowerFlex 40　PowerFlex400　PowerFlex 70　PowerFlex 700178.艾默生(华为)变频器EV1000　EV2000　EV3000　EV3100　EV3500　TD900　TD1000　TD2000　TD3000　TD3100　TD3200　TD3300179.ABB变频器ACS400　ACS500　ACS510　ACS600　ACS800　ACS1000　180.伦茨(Lenze)变频器8200/8210　8220/8240　8230　9300 Vector 181.AC Tech变频器MC1000　QC　SCF182.丹佛斯(Danfoss)变频器FC51　FC100　FC200　FC300　VLT2000　VLT2800　VLT2900　VLT3000　VLT5000183.VACON(瓦控)变频器NX　NXS　NXL184.LUST(路斯特)变频器CDD3000　CDE/CDB3000　CDS4000185.WEG变频器CTW-04　CFW-08　CFW-09　CFW-10　CFW-11 186.BONFIGLIOLI(邦飞利)变频器ACT200/400　ACU200/400　VCB400　SYN10S/T　SPL200/400187.Drivecon变频器XS　XT　XR　VF5100HG　VF51RG　VFDB　VF61C　VF61　VF64　VFK1/VFN1　VFN2 188.CT变频器Commander GP　Unidrive SP　Commander SE 189.SIEI(西威)变频器ARTDriveL　ARTDriveG-EV190.KEB(科比)变频器F4-S　F4-F　F5-M　F5-M/S191.SEW变频器MOVITRAC-31C　MOVIDRIVE-60B/61B　MOVITRAC-07　MOVIRET-315/328/355/380/3150 192.BERGES变频器ACM-D2/S2/S3　ACM-COMPACT　SE1　SW1193.施耐德变频器ATV38　ATV58-1　ATV58-2　ATV61　ATV68-1　ATV68-2　ATV68-3194.pDRIVE变频器MX-eco/pro/multi-eco/multi-pro-1　MX-eco/pro/multi-eco/multi-pro-2 195.斯德博(STOBER)变频器FAS4000　FDS4000　MDS5000　SDS4000 196.欧陆变频器/直流调速器512C　590+　590P　690+　590C197.依尔通(Emotron)变频器FDU　VFX　VSA　VSC　CDX　CDU　MSF　198.葆德(BALDOR)变频器10　11　12　14 199.Moeller(金钟-默勒)变频器DV6-340　DF51 200.英泰(Invertek DRIVES)变频器Optidrive Plus 3GV　Optidrive Plus 3GV Compact　Optidrive VTC　Optidrive E　Optidrive E1　Optidrive E2　Optidrive MEMA 4X 201.瑞恩(RELIANCE)变频器PSC4000/5000/DDS5000　PSC7000　VZ3000　VZ7000202.派克汉尼汾(parker)变频器AC650　AC650V　AC690+　。
