电动打包机说明书

打包机操作说明打包机是一种广泛应用于物品包装领域的机械设备，它能够高效、快速地将物品进行包装和封装。

本文将为您提供一份打包机的操作说明，帮助您正确使用打包机，提高工作效率和包装质量。

一、准备工作1. 确保打包机安装在平稳的工作台面上，并且固定牢固，防止在操作过程中移动或摇晃。

2. 检查打包机的电源供应，确保电源线连接正常，并且配备了接地线。

3. 确认打包机的绳带供应是否充足，如果不够，及时添加或更换。

二、操作步骤1. 打开打包机主机电源开关，确认电源指示灯点亮。

2. 调整打包机的张力控制器，根据所需打包的物品类型和大小，选择合适的张力力度。

通常，较轻的物品需要较低的张力，较重或较坚固的物品则需要更高的张力。

3. 将待打包的物品放置在打包机的打包区域内，调整物品的位置和方向，确保打包带能够顺利包裹物品。

4. 按下打包机的启动按钮，打包机将开始工作，自动将打包带围绕物品进行包装。

5. 当打包带用完或需要更换时，按下打包机的停止按钮，打包机会自动停止工作。

注意，此时不要试图手动解开打包带。

6. 将打包带的两端使用打包机上的封口器进行封口，确保封口牢固可靠。

7. 将打包好的物品取出，放置在指定的区域，进行下一步的操作或运输。

三、安全注意事项1. 在操作打包机之前，必须佩戴好个人防护装备，如手套和眼镜，以避免意外伤害。

2. 禁止将手或其他物体伸入打包区域，以免触发打包机的工作机构，造成伤害。

3. 使用打包机时，应注意周围环境的安全，确保没有其他人员或障碍物靠近打包机。

4. 定期检查打包机的电源线和其他连接线路是否磨损或损坏，如发现问题，应及时修理或更换。

四、维护保养1. 在使用一段时间后，应清理打包机上的灰尘和杂物，保持打包机清洁干净。

2. 检查打包机的各个零部件是否正常运转，如发现异常，应及时处理。

3. 定期加注润滑油或脂，保证打包机的润滑系统工作正常。

4. 如果长时间不使用打包机，应切断电源并进行适当的防尘措施。

华一系列微电脑控制半自动打包机选用双电机/新型机械传动机构（3组电磁离合器结构），结合先进的单片微机自动控制技术进行设计，更增加了故障自诊断功能。

使机器性能进一步提供高，非常适合各行业的产品捆扎包装。

一．技术参数外形尺寸（长*宽*高）HY-A 905*572*775 HY-B1435*572*450捆扎能力 1.5秒/道最小捆扎尺寸（宽*高）60mm * 50mm最大捆扎尺寸（宽*高）不限电源220V/50Hz电机0.25KW 1420转/分最大捆扎力350N打包带宽度6－15.5mm整机重量（公斤）75公斤二三．使用打包带规格1.名称：机用PP打包带2.纸芯直径：200mm3.打包带宽度：6－15.5mm4.打包带厚度;0.4-0.8mm四．打包带安装方法五．操作方法1.打开电源总开关，面板红色发光管亮，电机开始转动。

机内的单片即热式加热器也开始工作。

20秒后加热器温度升至额定值，即可开始捆扎工作。

2.加热器温度可通过机内的温度调节器调节。

出厂时已调节在最佳状态的刻度“4”上，当使用中因各种原因使打包带搭焊效果不理想时，可调节之。

3.根据待打包件的外形尺寸，可适当调整送带长度调节器，以保证打包带输出足够绕待打包件一圈所需的长度。

顺时针旋转可加长送带长度，反之亦反。

4.酱待打包件放在工作台上，拿出已输出的打包带末端绕待打包件一周，然后插入槽口触动机内的微动开关（见图5）5.伺候，机器就自动进入收带、捆紧、切带、搭焊扎牢全过程，并自动输出同样长度的打包带工下次操作之用。

6.当连续180秒五进行打包操作时，机器自动切断电机供电电源，以节约电能。

如果需要继续工作，只需重复步骤“4”即可。

7.操作完工后，必须关闭机器的电源总开关，并参照“七”进行维护及保养。

六．调整方法1.打包带出带口的调整：（参见图6）调整导带调整板使出口处的宽度比打包带宽度宽出0.5－1mm。

2.打包带插入口的调整：（参见图7）调整插带板，使插入口导轨的宽度比打包带宽度宽0.5－1mm。

使用说明书半自动捆包机尊敬的用户：感谢您选用本公司半自动系列捆包机！在使用机器前，请仔细阅读本说明书，以便正确的操作。

为了您和机器的安全，延长机器的使用寿命及避免故障，请注意以下事项：1、接通机器的电源必须可靠接地，并配备过载保护装置，机器电源线插头上的插脚不可除去，否则可能导致触电事故发生。

2、接通电源后，不可触摸机器电器部件及速热钢片，以免发生事故。

3、机器运转时，请勿将头、手伸入捆包带环形圈内和机器运转部位，以免发生事故。

4、易破损的物品捆扎时，请注意调整捆紧力，不可过大；漏液、漏粉尘的物品不可直接放在机器上捆扎。

5、请勿在有腐蚀性及粉尘的环境中使用本系列机器。

6、随时保持机内清洁，避免潮湿。

7、请勿在非润滑处加油。

8、请勿使用劣质机用捆包带和手工捆包带，以免影响捆扎效果。

9、非专业人员请勿拆装机器零件。

再次感谢您对本公司的大力支持与惠顾，我们将一如既往的努力专研，用心制造，用心服务，因为您的满足就是我们的追求。

1-1应用本系列机器为半自动捆包机，通过迅速高温的速热钢刀插入上下两层捆包带使其表层融熔粘接，机械式快速退带收紧，前、中刀刀刃交错剪断捆包带，从而实现捆包过程。

本系列捆包机广泛应用于纸箱、木箱、书刊、软硬包裹及方状、筒状、环状物品的捆扎包装，广泛适用于轻工、食品、外贸、物流、百货、印刷、医药、邮电、化工、纺织等行业。

本系列捆包机适用于聚丙烯、聚乙烯（机用带）捆包带捆扎，捆扎的物件尺寸应≥60mm（宽）30 mm（高）。

本系列机器不宜捆扎湿、多灰，粉末状或过于笨重（≤80KG）的包装物。

建议使用以下规格的捆扎带：原材料：PP、PE固定带宽：6mm～15mm，最大±1.0mm带厚：0.6mm～1.0mm扭转：每米60°弧高：每米5mm带圈宽度：170mm～190mm带圈纸芯内径：200mm1-2 安装机器必须放置在干燥平坦的硬质地板上，位置摆放平稳后踩下刹车，使其固定不移动。

永创101A打包机说明书
产品名称：永创-MH-101A全自动打包机
产品类别：设备包装生产设备
产品说明：MH-101A全自动打包机采用PLC控制，选购电器组件为世界着名品牌打包机配件产品，有日本“OMRON”、法国“TE”、日本“OMRON”，“ZIK”等进口打包机配件电器。

打包机械设计合理，打包机技术动作协调，可靠性高，具有手动、自动、连续三种功能，并且使用方便，速度快，能适合高速度生产流水作业，铝合金支架，免加油的保养。

永创打包机厂生产的该机应用范围广，适用于化纤行业、烟叶复烤企业、制药行业、出版行业、制冷空调行业、家电行业、陶瓷行业、火工行业等等。

该打包机工作原理：打包物体基本处理机器中间，首先右顶体上升，压紧带的前端，把带子收紧捆在物体上，随后左顶体上升，压紧带子的适当位置，加热片伸进两带子中间，中顶刀上升，切断带子，后把下一下捆扎带子送到位，完成一个工作循环。

中山市小榄镇丰兴包装机械厂1、主要用途及特点1．1主要用途自动打包机主要适用于纸箱、木箱、书刊等硬软包及方形、筒状、环状构件的捆包，广泛适用于家电、轻工、食品、外贸、百货、印刷、医药、邮电、化工、纺织等行业的包装捆扎。

1．2 产品特点本机捆扎速度快，捆一条带只需 1.5 秒，降低了工人的劳动强度，提高了工作效率，捆扎力大，且调整范围广，质量稳定可靠，操作、维修方便；热刀加热迅速，5 秒钟进入最佳打包状态，捆包完成后，如 1 分钟内不工作，电动机自停进入待机状态，节电、实用、噪声小。

2．产品主要规格及技术参数型号高台型低台型捆包带宽度6-15mm 6-15mm最小捆包物60mm 60mm最大捆包物不限不限捆包速度 1.5 秒/条 1.5 秒/条最大捆紧力60kg 60kg供给电源220V/50HZ±10% 220V/50HZ±10%额定功率、电流660W 3A 660W 3A电动机转速1400 转/分1400 转/分体积（长 x 宽 x 高）895x565x730mm 1490x565x460mm重量100kg 80kg3．主要部件名称及工作原理3．1 主要部件名称（图二）A 带盘带卷安装在此处B 导带杆带子经过导带杆，使送带时拉开刹车器C 导带轮为一白色尼龙轮，用以协助送带时易于滚动D 导带轮同上E 插头用以插接电源F 电源开关用以启动电源- 1 -中山市小榄镇丰兴包装机械厂G 长度调节器调节每次自动送带的长度H 归零开关按此钮每一次退带（半个动作），第二次为归零I 手动出带开关为手动调节任意出带长度J 出带槽带子穿过此，机器没归零或积塞杂物，即无法穿过K 捆包物为欲捆包之物品，紧靠阻挡器 L3．2 工作原理（图三）将捆包物放在捆包机的台面上，调整适当的供带长度，机器自动供带，操作者将捆包带绕过捆包物，将带头沿着导向槽插入直至触动微动开关，前顶刀便立即上升，将带头顶住，随之带子被张紧后，另一端也被上升的后顶刀顶住，中刀立即上升，将带子切断，与此同时，表面温度约 180。

设备操作说明书 第 1 页 共1页设备名称 自动打包机设备功能 自动打包 文件编号 设备型号厂 商成田司化版 本电源开关 微动开关 捆力大小调节（0-90KG ） 工作台面一﹑操作说明﹕1﹑连接电源，打开主机电源开关，检查电动机的转向。

2﹑关机、将PP 带圈装上带盘，检查PP 带端的方向是否与带盘上标示的箭头符号方向一致。

3﹑将PP 带穿过带调节器，并通过进带导带滚轮时，PP 带的内表面必须朝下，然后把PP 带穿过角式滚轮通过紧缩臂组件进入进带上下滚轮之间。

4﹑再次开机，储带箱进带电动机将自动运行进带，储带箱中储有的PP 带长度约为弓架及带道的1.5倍。

5﹑按进带开关，直到PP 带端通过弓架及带道达到工作台中间的粘合点。

6、把捆扎的物件放在粘合点上，等候约30秒，直到加热器加热到正常的工作温度。

（正常的工作温度为105℃~217℃）7、把紧力调整到通常的位置4-5（试松、紧度可做适当调节）. 8、按启动按钮或用脚踏开关进行捆扎。

9. 气压范围要求在0.45Mpa~0.68Mpa 。

二、操作前的注意事项1、检查连接电源与机器侧面铭牌说明是否一致。

检查使用的PP 带宽度是否符合工作台之间带道的内部宽度。

2、检查电动机的转向是否顺时针方向﹐从储带箱进带滚轮上标出的圆弧形箭头看到正确方向。

要改变电源插座或电线插头时﹐必须检查电动机转向。

3、PP 带装入带盘﹐必须按顺时针方向。

当PP 带通过进带导带滚轮进入储带箱和进带上下滚轮时﹐带的内表面必须朝下。

穿带不正确会造成机器运行故障。

核 准审 核制 作日 期启动急停 进带/退帶手动/自动主开关电源灯PP 帶DA。

赛克打包机使用说明书摘要：一、赛克打包机使用说明书简介1.产品背景2.适用范围3.主要功能二、赛克打包机的安装与调试1.准备工作2.安装步骤3.调试方法三、赛克打包机的操作方法1.操作流程2.参数设置3.常见问题处理四、赛克打包机的维护与保养1.日常维护2.定期检查3.故障排除五、赛克打包机的注意事项1.安全操作2.存放要求3.售后服务正文：赛克打包机使用说明书一、赛克打包机使用说明书简介赛克打包机是一款集高效、智能、易用为一体的打包设备，广泛应用于各种生产、物流、仓储等场景。

本说明书旨在为用户提供详细的安装、操作、维护及注意事项指导，确保设备的高效稳定运行。

1.产品背景赛克打包机作为一款我国自主研发的打包设备，凭借其优良的性能和可靠的品质，受到了广大用户的一致好评。

2.适用范围赛克打包机适用于各类纸箱、塑料箱、包裹等物品的打包，可广泛应用于电子产品、家用电器、食品、药品、化妆品等行业。

3.主要功能赛克打包机具有自动送料、自动打包、自动粘合等功能，可实现快速、准确、高效的打包作业。

二、赛克打包机的安装与调试1.准备工作在安装前，请确保设备已经验收合格，并准备好相关工具、材料。

同时，请确保电源、气源等设施齐全，以保证设备正常运行。

2.安装步骤（1）将设备放置在平整、稳固的地面上，确保设备水平。

（2）连接电源、气源，并确保接线牢固。

（3）安装输送带，调整其位置使之与打包机平行。

（4）安装打包带，确保其位置正确，张力适中。

3.调试方法（1）开启电源，检查设备是否正常启动。

（2）调整输送带速度，使之与打包机的运行速度相匹配。

（3）设置打包参数，如打包长度、宽度等，确保符合实际需求。

（4）进行试运行，观察设备运行情况，如有异常，请及时排除。

三、赛克打包机的操作方法1.操作流程（1）将待打包物品放置在输送带上。

（2）按下启动按钮，设备自动开始运行。

（3）当打包完成后，输送带自动停止，此时可取下打包好的物品。

【说明】：1.2.包装。

3. 手动操作按键：按压手动操作按键，将会从目前画面变换至手动操作画面PAGE（4），即可进行各项包装程序的手动操作。

※注意事项：请先将自动运转停止，才能将画面变换至手动操作画面PAGE（4）。

4.5. 将画面变换至温度设定画面，设定主封刀及侧封刀的温度。

6. 参数设定按键：按压此按键画面将会变换至密码输入画面PAGE（41），待输入正确的密码后，才能进入参数设定画面PAGE（5）进行系统参数的修改与调整。

7. PAGE（1）。

8. PAGE（2）。

【说明】：1. PAGE（3）。

3. 自我测试：将画面变换至自动测试程序显示画面PAGE（17）准备进行设备自动测试程序。

PAGE（4）【说明】：1. 左前段按键：按压后，左前段输送带开始运转，再按压一次左前段输送带即停止运转。

2. 左主机按键：按压后，左主机输送带开始运转，再按压一次左主机输送带即停止运转。

3. 推杆马达按键：按压后，推杆马达开始运转向前推出，当推出到最前方后，推杆马达会自动向后退回到起点然后停止运转。

4. 中段降一按键：按压按键后，中段升降板开始往下降第一段；再按压按键一次中段升降板上升。

5. 中段降二按键：按压按键后，中段升降板开始往下降第二段；再按压按键一次中段升降板上升。

6. 中段降三按键：按压按键后，中段升降板开始往下降第三段；再按压按键一次中段升降板上升。

7. 主封气缸按键：按压住按键后，主封气缸开始往下动作；松开按键后主封气缸自动往上退回。

8. 中后输送按键：按压后，中段及后段输送带开始运转，再按压一次中段及后段输送带即停止运转。

9. 升布固定按键：按压后，升布固定开始往上升起，再按压一次升布固定即停止运转往下退回。

10. 按压后，侧封座开始运转向前推出，当推出到最前方或者有布匹阻挡后，侧封座会自动停止运转。

11. 按压后，侧封刀气缸开始动作向前推出，当与刀座夹合经过设定的时间后，侧封刀气缸会自动向后退回。

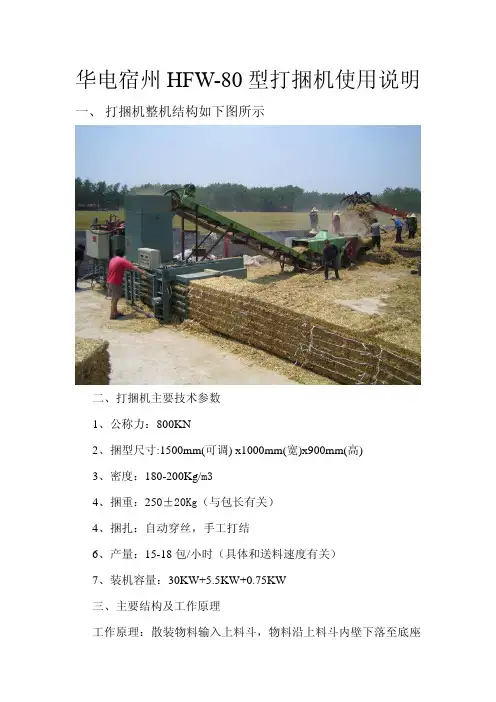

华电宿州HFW-80型打捆机使用说明一、 打捆机整机结构如下图所示二、打捆机主要技术参数1、公称力：800KN2、捆型尺寸:1500mm(可调) x1000mm(宽)x900mm(高)3、密度：180-200Kg/m34、捆重：250±20Kg（与包长有关）4、捆扎：自动穿丝，手工打结6、产量：15-18包/小时（具体和送料速度有关）7、装机容量：30KW+5.5KW+0.75KW三、主要结构及工作原理工作原理：散装物料输入上料斗，物料沿上料斗内壁下落至底座料仓,，推包车在主油缸的带动下向前推料，并在料仓左侧（左出包）被剪断推出。

加紧条在前夹紧支架上，在前夹紧油缸的作用下迫使出捆通道呈前窄后宽型，物料在推包车的推动下体积逐渐缩小形成出捆摩擦阻力，从而将物料压实成捆。

四、主要部件结构及工作原理底座：总体结构左端是出包通道（左出包打捆机），右边成口型，中间有料仓，它是设备的基础部件，其它部件均装在底座上，在打捆的过程中主要是搜集物料，提供压缩空间及物料通道。

前夹紧支架：用钢板焊接而成，它是固定前夹紧油缸的支座。

加紧排：有轻轨焊接而成，其作用是使物料产生摩擦阻力而成捆，它也是物料的通道。

前夹紧油缸：两侧各一支，其作用是使出捆通道呈前窄后宽型，是产生摩擦阻力的主要部件。

进料斗：用钢板焊接而成，使物料进入料仓的通道。

油箱：用钢板焊接而成，内部装有液压油，向各油缸提供足够的油液。

主电机：带动油泵为系统提供压力油。

主油缸：作用是推动推包车前后移动。

液压站：在液压系统中起调节流量、调节压力，向各油缸分配压力的作用。

推包车：在油缸的作用下前后移动将物料压实并推出料仓。

五、操作规程及注意事项1、开机准备1.1 例行班前设备的巡回检查，包括液位、供料、设备环境、润滑等。

1.2 确认设备各运动部件在起始位置上。

如不在起始位置，请调整至起始位置。

1.3 准备工作完成后，可启动油泵电机开始打捆操作。

2、设备起始位置及调整2.1 起始位置定义2.1.1 主油缸柱塞在油缸的后限位置，即推包车退出料仓之外2.1.2 穿丝机构在主机之外。

电动打包机使用说明书使用说明书1. 产品概述电动打包机是一种高效、方便的包装设备，它通过电动机驱动打包带，用于固定并固化包裹。

本使用说明书旨在为用户提供详细的操作指南，以确保正确、安全地使用电动打包机。

2. 安全须知- 在操作电动打包机之前，务必仔细阅读本使用说明书，并按照指示操作。

- 使用电动打包机时，请戴上适当的防护手套和眼镜，以防止意外伤害。

- 请确保使用环境干燥、通风良好，以防止设备受潮或因电器故障而引发火灾。

- 在操作完成后，请将电动打包机断电，并将插头拔出电源插座。

3. 使用步骤步骤1: 准备- 将电动打包机放置在平稳的工作台上，确保机器稳定并且未连接电源。

- 将包装带装入打包带卷芯，并确保带宽、带材质符合要求。

- 打开电动打包机上的固定夹具，将包装带通过夹具穿过，并用扳手固定好。

步骤2: 连接电源- 将电动打包机的插头插入电源插座，并确保电源开关处于关闭状态。

- 检查电动打包机的电源线是否暴露或损坏，如有损坏应立即停止使用，并寻求专业人士的帮助进行维修或更换。

步骤3: 调整设置- 根据包裹的大小和稳定性要求，调整电动打包机上的张力调节器，使得打包带可以紧紧包裹包裹。

- 检查打包带的张力是否适中，过紧或过松都会影响打包效果。

步骤4: 打包- 将包裹放置在需要打包的位置，将打包带绕过包裹并通过夹具。

- 按下电动打包机上的启动按钮，让电动机开始运转，将打包带牢牢固定在包裹上。

- 确保夹具固定好打包带，并将包裹继续进行下一个要打包的位置。

4. 故障排除问题: 电动打包机无法启动。

解决方案:- 检查电源是否连接正常，插头是否插紧，并确保电源开关处于打开状态。

- 检查电动打包机的电源线是否受损，如有损坏应停止使用并进行维修或更换。

问题: 打包带松动或无法固定。

解决方案:- 调整电动打包机上的张力调节器，增加或减小打包带的紧度。

- 检查打包带是否正确穿过夹具，并确保夹具处于固定状态。

问题: 打包带断裂。
