对数据中心机房的抗干扰和接地技术研究报告

中心机房建设报告一、引言随着信息技术的快速发展，数据中心（中心机房）已成为企业运营的核心设施。

一个稳定、高效且安全的数据中心，能够确保企业业务的连续性和数据的安全性。

本报告旨在阐述中心机房建设的必要性、实施方案及预期效益。

二、中心机房建设的必要性1.数据安全保障：中心机房具备严格的安全措施，能够保护企业数据免受外部威胁，如黑客攻击和自然灾害等。

2.业务连续性：通过建设中心机房，企业能够实现业务连续性管理，确保在意外情况下，业务能够迅速恢复。

3.高可用性：中心机房具备高可用性设计，关键业务应用能够得到持续、稳定的运行保障。

4.节能环保：通过合理的节能措施和设备选型，中心机房能有效降低能耗，实现绿色、环保的运营。

三、实施方案1.场地选择与布局：选择地势较高、电力供应稳定、交通便利的场地，合理规划机柜布局，确保气流组织顺畅。

2.供配电系统：采用冗余供电方案，配置UPS（不间断电源）和备用发电机组，确保电源的稳定性。

3.空调与通风系统：采用高效、低能耗的空调设备，确保机房温度、湿度和空气洁净度满足设备运行要求。

4.防雷与接地系统：建立完善的防雷与接地系统，确保设备与人员的安全。

5.监控与报警系统：部署环境监控系统，实时监测机房温湿度、烟雾、水位等关键指标，及时报警。

6.消防系统：采用气体灭火系统，确保在火灾发生时，设备得到有效保护。

7.网络安全：建立防火墙、入侵检测等安全措施，保障数据中心网络安全。

8.运维管理：建立完善的运维管理制度，配备专业运维团队，确保数据中心的高效运行。

四、预期效益1.数据安全保障：通过建设中心机房，企业数据安全得到有效保障，降低数据丢失风险。

2.业务连续性提升：中心机房能够提高企业的业务连续性水平，降低意外事件对企业运营的影响。

3.能耗降低：通过合理的节能设计和设备选型，中心机房能够有效降低能耗，降低企业运营成本。

4.提升企业形象：拥有稳定、高效且安全的数据中心，有助于提升企业在客户和合作伙伴中的形象。

数据中心防雷接地系统应用方案1.1 数据中心机房防雷和接地系统的关系及系统设计依据、设计原则从数据中心机房的建设来看，既需要建设完善的接地系统，又需要建设可靠的防雷系统，而接地系统和防雷系统二者之间是密不可分的。

按照国家标准GB50343-2004《建筑物电子信息系统防雷技术规范》，一个建筑物电子信息系统综合防雷系统所包含的内容如下：从上面的系统架构中，我们看到，接地装置的设置、接地系统的选择、等电位连接都是防雷措施的一部分。

因此有时候可以说这两个系统是互为渗透的。

依据中国国家标准与部委颁发的设计规范，同时参照国际电工委员会IEC标准、法国NFC标准和德国VDE标准，要求大楼和大楼内的计算机房、程控机房等设备都必须有完整完善的防浪涌保护措施，保证该系统能正常运作。

这包括电源供电系统、不间断供电系统，电脑网络、卫星通信设备等装置，均应有瞬态过电压保护器（SPD，Surge Protective Device）防护装置保护。

电子信息系统的防雷必须按综合防雷系统的要求进行设计，坚持预防为主，安全第一的指导方针。

为确保防雷设计的科学性，在设计前如有必要时，应对现场电磁环境进行评估。

在进行建筑物电子信息系统防雷工程设计时，应认真调查建筑物所在地点的地理、地质以及气象、环境、雷电活动规律，该建筑物外部防雷措施情况，并根据建筑物内各电子信息系统的特点等因素，按系统工程要求，进行全面规划、综合治理、多重保护，将外部防雷措施和内部防雷措施整体统一考虑，做到安全可靠、技术先进、经济合理、施工维护方便。

1.2 雷电对电子设备的损害途径及防护措施从传统的避雷观念和认识上很容易把人们对雷害防护的认识引向一个误区。

在传统观念上人们普遍认为只要按照国家的建筑物防雷设计规范做好建筑物的防雷措施，如安装好建筑物的防雷装置（避雷针、引下线和接地装置的总称）均压环等，建筑物内外的所有防雷工作就"万事大吉"了。

但当雷击现象发生时，建筑物的防直击雷装置非但不能保护好建筑物内的各种用电设备免遭雷击，反而使其遭受雷击的可能性增大，而且建筑物的避雷装置接闪能力越强，遭雷击侵入的可能性就越大。

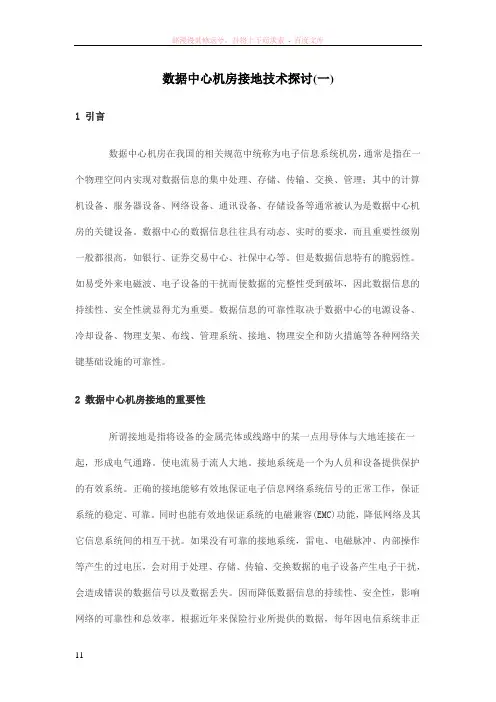

数据中心机房接地技术探讨(一)1 引言数据中心机房在我国的相关规范中统称为电子信息系统机房，通常是指在一个物理空间内实现对数据信息的集中处理、存储、传输、交换、管理；其中的计算机设备、服务器设备、网络设备、通讯设备、存储设备等通常被认为是数据中心机房的关键设备。

数据中心的数据信息往往具有动态、实时的要求，而且重要性级别一般都很高，如银行、证券交易中心、社保中心等。

但是数据信息特有的脆弱性。

如易受外来电磁波、电子设备的干扰而使数据的完整性受到破坏，因此数据信息的持续性、安全性就显得尤为重要。

数据信息的可靠性取决于数据中心的电源设备、冷却设备、物理支架、布线、管理系统、接地、物理安全和防火措施等各种网络关键基础设施的可靠性。

2 数据中心机房接地的重要性所谓接地是指将设备的金属壳体或线路中的某一点用导体与大地连接在一起，形成电气通路。

使电流易于流人大地。

接地系统是一个为人员和设备提供保护的有效系统。

正确的接地能够有效地保证电子信息网络系统信号的正常工作，保证系统的稳定、可靠。

同时也能有效地保证系统的电磁兼容(EMC)功能，降低网络及其它信息系统间的相互干扰。

如果没有可靠的接地系统，雷电、电磁脉冲、内部操作等产生的过电压，会对用于处理、存储、传输、交换数据的电子设备产生电子干扰，会造成错误的数据信号以及数据丢失。

因而降低数据信息的持续性、安全性，影响网络的可靠性和总效率。

根据近年来保险行业所提供的数据，每年因电信系统非正常接地而被雷电损坏的财物和设备价值高达5亿美元。

IT产业协会(Information Technology Industry Council)称，接地是网络设备表现其可靠性能所应具备的最重要的条件，修复受损设备花费的人力和停机时间所造成的损失有时是不可估量的。

3 数据中心机房接地分类为了满足人身安全、设备安全及系统正常运行的要求，数据中心机房的接地种类有直流工作(信号)接地、交流工作接地、安全保护接地、屏蔽接地、防静电接地、防雷接地等。

机房防雷接地及安全供电机房防雷接地和安全供电是机房安全的两个重要方面。

前者是指将机房的各种金属设备和电气设备接地，保证设备不会积累电荷和静电，防止雷击和电击事故发生；后者是指保证机房电力供应稳定、可靠，避免电力波动、不稳定、停电等情况。

本文将详细介绍机房防雷接地和安全供电的重要性及具体措施。

机房防雷接地的重要性机房防雷接地非常关键，因为在雷电天气中，机房设备随时可能受到雷击，这将导致设备损坏或无法继续正常工作。

而机房防雷接地可以避免这种情况的发生。

另外，机房的各种金属设备和电气设备工作时可能会积累电荷和静电，而这些电荷和静电会对设备的正常工作造成干扰，甚至导致设备的损坏，但是，通过接地，这些电荷和静电可以迅速排出，保证设备的长期稳定工作。

同时，机房防雷接地还可以保证人身安全。

当室外雷电天气较强时，室内如果没有良好的接地，人体可能会遭受电击，这将对人的生命健康造成极大的危害。

机房防雷接地的具体措施1.针对机房的金属设备和电气设备的接地，一般有两种方式：单点接地和多点接地。

其中，单点接地是指所有设备通过一个接地电极连接到地下，这种方式接地导电性更好，结构简单，但是，如果接地电极出现故障，所有设备都将失去接地保护。

多点接地是指每个设备都连接到地下，这种方式相对更加安全，但是总的接地电阻会增加，需要进行补偿或增设接地电极。

2.对于室内接地，应该使用合适的接地装置。

一般情况下，接地导线应该使用优质的铜线或铜排，接地极应该是质量好的铜制钢化接地极，保证良好的接地导通。

3.对于机房设备的接地，接地导线连接方式至关重要。

一般而言，接地导线应该连接在设备的金属外壳上，而不是连接在基板上。

安全供电的重要性机房的许多设备都需要电力供应，而电力不稳定、波动、供电不足等问题都可能会对设备和使用者造成危害和损失。

因此，机房的安全供电也是机房安全的一个重要方面。

对于机房的安全供电，需要注意以下几点：1.采用备用电源，如UPS（不间断电源）等，保证在主电源故障的情况下，能够及时切换到备用电源，避免短时间内断电等影响到机房设备的正常运行。
