三极管、NPN型MOS管、沟道是电子元件中常见的三种类型的晶体管。
它们在电路中扮演着重要的角色，带来了电子技术的革命性变革。
本文将对这三种晶体管进行详细的介绍和分析。
一、三极管三极管是一种常用的半导体元件，由三个掺杂不同的半导体结构组成。
它由发射极、基极和集电极三个电极组成。
其中，发射极和集电极之间的电场可以通过对基极电流的控制进行放大。
三极管可以分为PNP型和NPN型两种类型，其中NPN型三极管是最常见的一种。
1. NPN型三极管NPN型三极管的结构由P型导电区、N型基极和P型发射极组成。
当在基特殊施加正电压时，由于电子与空穴的净迁移性不同，电子会从基极穿过到发射极，形成电流。
由于集电特殊与基特殊之间存在反向偏置电压，因此电子会被集电极吸收，形成放大作用。
2. 三极管的特性三极管具有放大作用，可以对输入信号进行放大。
它还具有开关功能，可以被用于数字电路中。
另外，三极管的工作频率也较高，可以达到几十吉赫兹。
二、 NPN型MOS管N型金属氧化物半导体场效应管（NPN型MOS管）是一种场效应管。
它由金属栅极、氧化物绝缘层和N型半导体构成。
NPN型MOS管与三极管相比，具有更高的输入阻抗和更低的驱动功率。
1. MOS管的工作原理NPN型MOS管的工作原理是通过改变栅极和源极之间的电压来调整沟道的电荷密度，从而影响漏极和源极之间的电流。
当栅极和源极之间的电压大于阈值电压时，沟道中的电荷密度增加，漏极和源极之间的电流增大，形成导通状态。
当电压小于阈值电压时，沟道中的电荷密度减小，漏极和源极之间的电流减小，形成截止状态。
2. MOS管的特性MOS管具有高输入阻抗、低功耗、高频特性好等特点。
它的工作速度快，可以达到数十千赫兹。
MOS管在数字电路和模拟电路中有着广泛的应用。
三、沟道在N型MOS管中，沟道是指在栅极和源极之间的半导体区域。
沟道的电荷密度决定了MOS管的导通特性。
通过控制沟道中的电荷密度，可以实现对MOS管的控制，从而实现对电路的控制。
三极管和mos管的混合电路摘要：一、引言二、三极管的工作原理和特性三、MOS 管的工作原理和特性四、三极管和MOS 管的混合电路1.静态工作点2.动态响应特性3.电路设计实例五、混合电路的应用领域六、总结正文：一、引言随着半导体技术的发展，三极管和MOS 管已经成为电子电路中广泛使用的两种基本元件。
它们分别具有不同的特性和优势，在很多应用中需要将它们结合起来使用，以实现更高效、高性能的电路设计。
本文将探讨三极管和MOS 管的混合电路及其应用。
二、三极管的工作原理和特性三极管，又称为双极型晶体管（BJT），是一种具有放大和开关功能的半导体器件。
它主要由三个区域组成：n 型区（发射极）、p 型区（基极）和n 型区（集电极）。
当发射极施加正电压时，大量的电子被注入到基极，使得基极变得高度导电。
这些电子通过基极传输到集电极，从而实现电流的放大。
三极管具有很高的电流放大系数，可以实现信号放大、振荡、开关等功能。
三、MOS 管的工作原理和特性MOS 管，即金属- 氧化物- 半导体场效应晶体管（FET），是一种依据栅极电压调整沟道电阻的半导体器件。
它主要由n 型或p 型半导体的基片、源极、漏极和栅极四部分组成。
当栅极施加正电压时，栅极与源极之间的绝缘层上会形成一个正向电场，使得源极与漏极之间的沟道电阻变小，从而使得电流增大。
MOS 管具有很高的输入阻抗、较低的噪声和较低的功耗，广泛应用于放大、开关、振荡等电路。
四、三极管和MOS 管的混合电路1.静态工作点在混合电路中，需要合理地选择三极管和MOS 管的静态工作点，以保证电路的稳定性和性能。
静态工作点的选择需要综合考虑两种元件的输入阻抗、输出阻抗、功耗等特性。
2.动态响应特性在动态过程中，三极管和MOS 管的混合电路需要快速响应信号变化，以满足高频率、高速应用的需求。
为了实现这一目标，可以采用共源放大器、共射放大器等结构，以降低电路的传输延迟和失真。
3.电路设计实例以音频放大器为例，可以采用三极管作为输出级，实现高电压放大；采用MOS 管作为输入级，实现低噪声、高输入阻抗的性能。
双极型晶体管双极型晶体管又称三极管。
电路表示符号： ＢＪＴ。
根据功率的不同具有不同的外形结构。

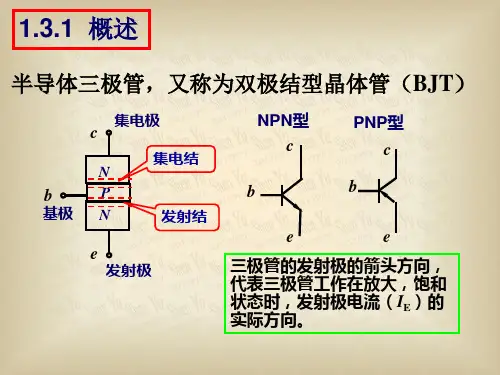

双极型晶体管的几种常见外形（ａ）小功率管 （ｂ）小功率管 （ｃ）中功率管 （ｄ）大功率管1一. 基本结构由两个掺杂浓度不同且背靠背排列的PN结组成， 根据排列方式的不同可分为NPN型和PNP型两种,每个 PN结所对应区域分别称为发射区、基区和集电区。
C 集电极集电极 CNPN型NBP基极NB基极P PNP型 NPE 发射极发射极 E2C IC BIB EIENPN型三极管C IC BIB EIEPNP型三极管制成晶体管的材料可以为Si或Ge。
3集电区： 面积较大B基极C 集电极N P NE发射极基区：较薄， 掺杂浓度低发射区：掺 杂浓度较高4C 集电极集电结NＢＪＴ是非线性元 件，其工作特性与其 工作模式有关：BP基极N当ＥＢ结加正偏，ＣＢ结 发射结 加反偏时，ＢＪＴ处于放E 发射极大模式；当ＥＢ结和ＣＢ结均加正偏时，ＢＪＴ处于饱和模式； 当ＥＢ结加零偏或反偏、ＣＢ结加反偏时，ＢＪＴ处于截止 模式。
ＢＪＴ主要用途是对变化的电流、电压信号进行放大， 饱和模式和截止模式主要用于数字电路中。
5二. 电流放大原理•以NPN型BJT为例讨论•，其结论同样适用于•PNP型BJT，不同的是•外加电压与前者相反。
•输入回路 •输出回路 •共射极放大电路•工作的基本条件： •EB结正偏； •CB结反偏。
•VCC>VBB >VEE6 BJT的放大作用可表现为：用较小的 基极电流控制较大的集电极电流，或将较 小的电压按比例放大为较大的电压。
１．BJT内部载流子运动 •a)．EB结加正偏,扩散运动形成IE。
b)．扩散到基区的自由电子与空穴复合 形成IB。
•c)．CB结加反偏,漂移运动形成IC。
7基区空穴向发射区的扩散可忽略。
BRB进入P区的电子少部分合与，基形区成的电E空流B穴IBE复，多数扩散到集电结。
CNPIBENE IERCEC发射结正 偏，发射 区电子不 断向基区 扩散，形 成发射极 电流IE。

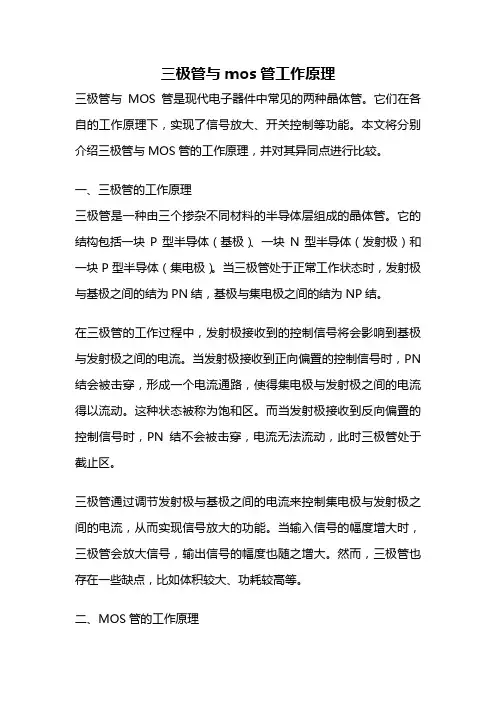

三极管与mos管工作原理三极管与MOS管是现代电子器件中常见的两种晶体管。
它们在各自的工作原理下，实现了信号放大、开关控制等功能。
本文将分别介绍三极管与MOS管的工作原理，并对其异同点进行比较。
一、三极管的工作原理三极管是一种由三个掺杂不同材料的半导体层组成的晶体管。
它的结构包括一块P型半导体（基极）、一块N型半导体（发射极）和一块P型半导体（集电极）。
当三极管处于正常工作状态时，发射极与基极之间的结为PN结，基极与集电极之间的结为NP结。
在三极管的工作过程中，发射极接收到的控制信号将会影响到基极与发射极之间的电流。
当发射极接收到正向偏置的控制信号时，PN 结会被击穿，形成一个电流通路，使得集电极与发射极之间的电流得以流动。
这种状态被称为饱和区。
而当发射极接收到反向偏置的控制信号时，PN结不会被击穿，电流无法流动，此时三极管处于截止区。
三极管通过调节发射极与基极之间的电流来控制集电极与发射极之间的电流，从而实现信号放大的功能。
当输入信号的幅度增大时，三极管会放大信号，输出信号的幅度也随之增大。
然而，三极管也存在一些缺点，比如体积较大、功耗较高等。
二、MOS管的工作原理MOS管是一种由金属氧化物半导体（MOS）结构构成的晶体管。
它的结构包括一块P型或N型半导体（基极）、一层绝缘层和一块N型或P型半导体（源极和漏极）。
绝缘层通常由氧化硅制成。
MOS管的工作原理是通过调节栅极电压来控制漏极与源极之间的电流。
当栅极施加正向偏置时，栅极与基极之间会形成一个正向导通的电势差，使得漏极与源极之间的电流得以流动，此时MOS管处于导通状态。
而当栅极施加反向偏置时，栅极与基极之间会形成一个反向的电势差，电流无法流动，此时MOS管处于截止状态。
MOS管相较于三极管具有许多优点，比如体积小、功耗低、开关速度快等。
此外，MOS管还可以实现集成电路的制造，使得其在现代电子器件中得到广泛应用。
三、三极管与MOS管的比较三极管和MOS管在工作原理上有一些重要的区别。
