考研上海大学内部模电复习资料

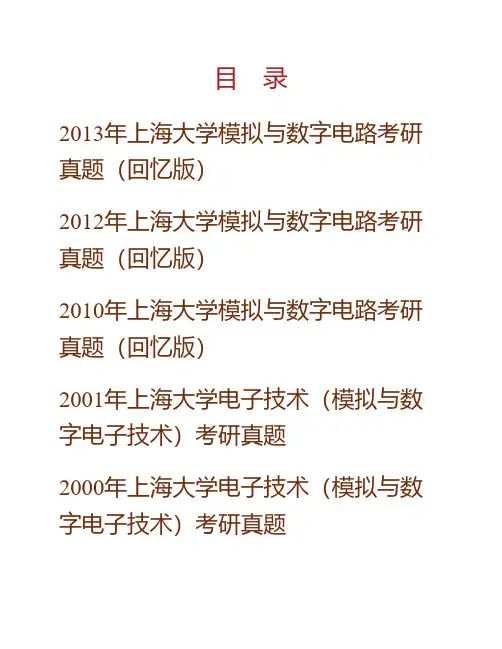

目　录2013年上海大学模拟与数字电路考研真题（回忆版）2012年上海大学模拟与数字电路考研真题（回忆版）2010年上海大学模拟与数字电路考研真题（回忆版）2001年上海大学电子技术（模拟与数字电子技术）考研真题2000年上海大学电子技术（模拟与数字电子技术）考研真题1999年上海大学电子技术（模拟与数字电子技术）考研真题1998年上海大学电子技术（模拟与数字电子技术）考研真题2013年上海大学模拟与数字电路考研真题（回忆版）今年专硕模电跟去年考的完全不一样，虽然我没有去年的真题，但是大致知道去年的卷子结构和考的知识点。

今年模电的卷子结构是8道类似简答的题，每题5分，合计40分，6道类似计算题，每题10分，合计60分，最后还有三个大计算题（其实就是分数高点），前两题每题15分，最后一题20分，合计50分。

基本上每道题都是2~4小问，所以每一问的分值并不高，因此卷子整体的难度就降下来了，即使个别问不会，也不太影响全局，再加上今年考的知识点基本都在大纲要求内，而且难度不是太大（与去年比较），所以今年的模电难度降了不少。

下面是部分内容（按照我回忆的顺序，非考卷上的顺序）1．两个三极管和两个场效应管的工作状态（5分)2．一个电路图，两个二极管，画输出波形（5分）3．A类B类功率放大器，输出功率增大时，供电功率如何变化？当管耗功率最大时（记不清了，也可能是输出功率最大时），A类B类功率放大器的输出电压分别是多少？（好像是这么问的）（5分）4．稳压管一道题（好像也是5分的）5．三个对数放大器和一个反对数放大器组合的电路，求输出（好像是10分）6．运算放大器考了好几题，具体记不清了。

7．一道设计题，给你一个输入信号正弦波，设计一个电路，是输出为方波（10分）8．一道组合放大电路，好像是共源接共基接共集，下面四个小问（10分）9．最后一题反馈，好像是差放接运放，求Auf，然后给你输出，求不失。

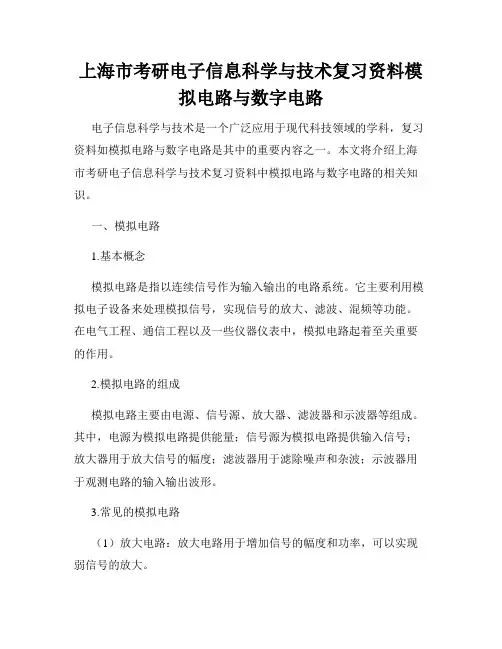

上海市考研电子信息科学与技术复习资料模拟电路与数字电路电子信息科学与技术是一个广泛应用于现代科技领域的学科，复习资料如模拟电路与数字电路是其中的重要内容之一。

本文将介绍上海市考研电子信息科学与技术复习资料中模拟电路与数字电路的相关知识。

一、模拟电路1.基本概念模拟电路是指以连续信号作为输入输出的电路系统。

它主要利用模拟电子设备来处理模拟信号，实现信号的放大、滤波、混频等功能。

在电气工程、通信工程以及一些仪器仪表中，模拟电路起着至关重要的作用。

2.模拟电路的组成模拟电路主要由电源、信号源、放大器、滤波器和示波器等组成。

其中，电源为模拟电路提供能量；信号源为模拟电路提供输入信号；放大器用于放大信号的幅度；滤波器用于滤除噪声和杂波；示波器用于观测电路的输入输出波形。

3.常见的模拟电路（1）放大电路：放大电路用于增加信号的幅度和功率，可以实现弱信号的放大。

（2）滤波电路：滤波电路主要用于滤除信号中的杂波和噪声，保留所需的频率成分。

（3）积分电路：积分电路主要用于对输入信号进行积分运算，可以实现数字积分器的功能。

4.模拟电路设计要点（1）电路稳定性：模拟电路的稳定性是指电路的输出在各种条件下的稳定性。

在设计模拟电路时，需要考虑电源稳定性、温度稳定性以及元器件参数的稳定性。

（2）抗干扰性：模拟电路的抗干扰性是指电路对外界干扰信号的抵抗能力。

在设计模拟电路时，需要采取一系列的抗干扰措施，包括屏蔽、滤波和隔离等。

（3）功耗与效率：模拟电路的功耗和效率是指电路输入功率与输出功率之间的比值。

在设计模拟电路时，需要尽可能提高电路的效率，减少能量的损耗。

二、数字电路1.基本概念数字电路是指以离散信号作为输入输出的电路系统。

它主要利用数字逻辑门电路来处理离散信号，实现信号的逻辑运算、编码解码等功能。

在计算机科学、通信工程以及数字系统设计中，数字电路起着至关重要的作用。

2.数字电路的组成数字电路主要由数字信号源、逻辑门电路、触发器、计数器和存储器等组成。

种输出情况下的微变等效电路。
ui
UCC
t
RB1
RC
O
C + C2
C1 +
B
+
+
+ C3
ui －
E
+ uo1
uo1
RE
uo2
－－
O
t
uo2
t
O
17．电路如图 1，图 2 所示，已知 T1，T2的 50，rbe 1k，要求：
(1)画出两个电路的微变等效电路；(2)计算两电路的电压放大倍数和输入电阻，输出电阻；(3) 根据以上计算结果，试简要说明两放大电路的特点和应用场合。
RB1 +
+
C1
ui
RB2
-
RC1
RB +
T1 C2
RE1
CE1
T2 + C3
RE2
RL
U CC
+ uo -
24．两级阻容耦合放大电路如图所示，晶体管 T1，T2
的电流放大系数为1，2 ，要求：
(1)画出微变等效电路；(2)写出两级各自的电压放大
。
A. 结型管
B. 增强型 MOS 管
C. 耗尽型 MOS 管
（9）．工作在放大区的三极管，若当 I B 从12A 增大到 22A 时， IC 从1mA 变为 2mA ，
则它的 约为
。
A. 83
B. 91
C. 100
D. 103
（10）．当场效应管的漏极直流电流 I D 从 2mA 变为 4mA 时，它的低频跨导 g m 将
压为15mV 时，输出直流电压为 6.5V ，则它的电压放大倍数为

上海市考研电子科学与技术复习秘籍模拟电子技术基础上海市考研电子科学与技术复习秘籍——模拟电子技术基础一、引言在电子科学与技术领域，模拟电子技术是一门基础而重要的学科。

对于准备参加上海市考研的学生来说，掌握模拟电子技术基础知识是非常关键的。

本文将为大家提供一些复习秘籍，帮助大家有效备考。

二、基础概念1. 信号与系统在模拟电子技术中，信号与系统是核心概念。

学生需要了解各种信号的类型、性质以及它们在电子系统中的传输和处理方式。

此外，系统的稳定性、时域和频域分析方法也是必备知识。

2. 放大器放大器是模拟电子技术中的重要组成部分。

学生需要熟悉各种放大器的类型、特性，了解其工作原理、频率响应以及设计方法。

此外，对于放大器的稳定性、非线性失真以及负反馈等概念的理解也是必要的。

3. 滤波器滤波器在模拟电子技术中被广泛应用。

学生需要了解各种滤波器的类型、特性以及设计方法。

熟悉滤波器的频率响应、幅频响应、相频响应等概念，并能够进行滤波器的设计与分析。

三、重点知识1. 小信号分析小信号分析是模拟电子技术中的基本方法之一。

学生需要理解小信号模型与大信号模型的区别，掌握小信号模型的建立方法，并能够进行小信号分析与计算。

2. 放大器设计放大器设计是模拟电子技术中的重点。

学生需要了解放大器设计的基本流程，熟悉各种放大器电路的设计方法，并能够根据具体要求进行电路设计与布局。

3. 频率响应分析频率响应是模拟电子技术中的重要指标之一。

学生需要了解频率响应的概念、计算方法以及频率响应的稳定性分析。

熟悉频率响应对于系统的影响，并能够进行频率响应的分析与优化。

四、复习方法与技巧1. 制定复习计划制定合理的复习计划是备考的关键。

学生可以根据自己的时间安排，将考研复习内容分配到每天的学习计划中，并且合理安排时间进行复习与总结。

2. 多做习题通过做习题可以加深对知识点的理解与记忆。

学生可以找到相关的习题集，多做一些典型习题，并对疑难问题进行思考和解答。

模电数电考研题库模拟电子技术和数字电子技术是电子工程领域中两个非常重要的分支，它们在考研中占有重要的地位。

以下是一个模拟电子技术和数字电子技术的考研题库，涵盖了一些基础和进阶的问题，供考生复习和练习。

# 模拟电子技术部分1. 基础概念题- 什么是放大器的基本功能？- 描述理想运算放大器的主要特性。

2. 电路分析题- 给出一个共射放大器电路图，并求其静态工作点。

- 解释负反馈在放大器设计中的作用，并说明其优缺点。

3. 设计题- 设计一个简单的低通滤波器，并给出其传递函数。

- 设计一个运算放大器电路，实现电压跟随器的功能。

4. 计算题- 计算给定电路的增益、输入阻抗和输出阻抗。

- 计算一个二极管整流电路的输出电压，给定输入电压波形。

5. 故障分析题- 分析一个放大器电路中可能出现的非线性失真现象。

- 诊断一个运算放大器电路的故障原因，并给出解决方案。

# 数字电子技术部分1. 基础概念题- 解释什么是逻辑门，并列举常见的逻辑门类型。

- 什么是触发器，它在数字电路中的作用是什么？2. 逻辑电路设计题- 设计一个简单的加法器电路，并给出其真值表。

- 设计一个计数器电路，并说明其工作原理。

3. 时序逻辑分析题- 分析一个给定的时序逻辑电路，并确定其状态转换图。

- 解释同步计数器和异步计数器的区别。

4. 数字系统设计题- 设计一个简单的数字钟，并说明其工作原理。

- 设计一个简单的数字频率计，并给出其电路图和工作原理。

5. 故障诊断题- 分析数字电路中的常见故障类型，并给出诊断方法。

- 诊断一个数字电路的故障原因，并提出改进措施。

考生在准备考研时，应该对这些题目进行深入的理解和练习，以便在考试中能够迅速准确地回答相关问题。

同时，考生还应该关注最新的考试动态和大纲要求，确保复习内容的时效性和针对性。

希望这个题库能够帮助考生更好地准备考研，取得理想的成绩。

R1 R2 R3
Rf
ui3 i2 R3 i3
N
_
+ +
uo
uo
Rf
ui1 R1
ui2 R2
ui3 R3
R4
实际应用时, 可适当增加或减少输入端的个数, 以适应不同的需要。
2.同相求和运算
节点P的电流方程： i1 i2 i3 i4
Rf
ui1 uP ui2 uP ui3 uP uP
R1
解：（1）× （2）√ （3）× （4）× （5）√ （6）×
2.共发射极放大电路中，由于电路参数不同，在信号源电压 为正弦波时，测得输出波形如图所示，试说明电路分别产生 了什么失真，如何消除。
3.试分析图示各电路是否能够放大正弦交流信号，简述理由。 设图中所有电容对交流信号均可视为短路。
4.画出图示各电路的直流通路和交流通路。设所有电容对交 流信号均可视为短路。
虚短路
u-= u+= ui
虚开路
uo ui ui
Rf
R
uo
(1
Rf R
)ui
Au
uo ui
1
Rf R
反馈方式: 电压串联负反馈。输入电阻高。
一、求和运算电路 ui1 R1
1.反相求和运算
uN uP 0
ui2 i1 R2
iF Rf
i1 i2 i3 iF
ui1 ui2 ui3 uo
（c）
第二章 基本放大电路
知识点： 1、 放大的概念和放大电路的主要性能指标 2、静态工作点的定义及设置合适的静态工作点
的必要性。 3、常见电路的静态工作点的估算。 4、放大电路的直流通路和交流通路。 5、能画出基本放大电路的交流等效电路，并计

场效应管
场效应管是电压控制器件，具有低噪声、高输入阻抗和可靠性高的 特点，主要用于放大和开关电路。
模拟电路的基本分析与设计方法
电路分析
模拟电路的分析方法包括时域分析、频域分析和暂态分析等，需要掌握各种分 析方法的特点和应用范围。
电路设计
模拟电路的设计方法包括基于晶体管的电路设计、基于集成电路的电路设计和 基于计算机辅助设计的电路设计等，需要掌握各种设计方法的特点和应用范围 。
模电总复习资料课件
• 模电基础知识 • 模电中的基本元件与电路 • 集成运算放大器 • 反馈放大器 • 信号处理电路 • 波形产生电路
01
模电基础知识
模拟信号与数字信号的区别与联系
01
02
03
模拟信号
连续的、时间上无限变化 的信号，如声音、光线、 温度等。
数字信号
离散的、只有有限个数值 的信号，如计算机信息、 二进制数等。
区别与联系
模拟信号和数字信号在本 质上是不同的，但可以通 过模数转换和数模转换相 互转换。
放大器的基本原理
放大器的功能
将微弱的输入信号放大成 较强的输出信号，以便进 行后续处理或驱动负载。
基本原理
利用晶体管的放大效应， 通过反馈和输入回路的设 计，实现对输入信号的放 大。
放大器的分类
根据不同的应用场景和设 计要求，可分为共射、共 基、共集等类型。
反馈放大器的稳定性分析
反馈放大器的稳定性问题
由于反馈信号的存在，反馈放大器可能存在 稳定性问题，如振荡和失真。
提高反馈放大器稳定性的 方法
通过在电路中添加补偿元件，如电阻、电容 等，可以改善反馈放大器的稳定性。
05
信号处理电路
信号的运算与变换（加减、乘除、微分、积分等）

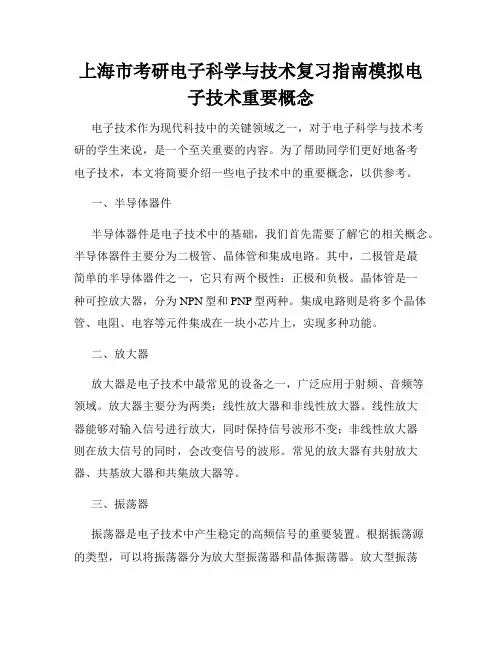

上海市考研电子科学与技术复习指南模拟电子技术重要概念电子技术作为现代科技中的关键领域之一，对于电子科学与技术考研的学生来说，是一个至关重要的内容。

为了帮助同学们更好地备考电子技术，本文将简要介绍一些电子技术中的重要概念，以供参考。

一、半导体器件半导体器件是电子技术中的基础，我们首先需要了解它的相关概念。

半导体器件主要分为二极管、晶体管和集成电路。

其中，二极管是最简单的半导体器件之一，它只有两个极性：正极和负极。

晶体管是一种可控放大器，分为NPN型和PNP型两种。

集成电路则是将多个晶体管、电阻、电容等元件集成在一块小芯片上，实现多种功能。

二、放大器放大器是电子技术中最常见的设备之一，广泛应用于射频、音频等领域。

放大器主要分为两类：线性放大器和非线性放大器。

线性放大器能够对输入信号进行放大，同时保持信号波形不变；非线性放大器则在放大信号的同时，会改变信号的波形。

常见的放大器有共射放大器、共基放大器和共集放大器等。

三、振荡器振荡器是电子技术中产生稳定的高频信号的重要装置。

根据振荡源的类型，可以将振荡器分为放大型振荡器和晶体振荡器。

放大型振荡器主要由放大器和反馈电路构成，能够将输入的直流能量转换为高频信号；晶体振荡器则是利用晶体共振的特性产生稳定的高频信号。

四、滤波器滤波器是电子技术中对信号进行筛选和处理的重要组件。

根据工作频率，滤波器可以分为低频滤波器、高频滤波器和带通滤波器。

低频滤波器能够滤除高频信号，保留低频信号；高频滤波器则相反；带通滤波器则能够通过调整参数，滤除不需要的频率信号，保留所需频率范围内的信号。

五、数字电路数字电路是电子技术的重要分支之一，主要用于处理和传输数字信号。

数字电路分为组合逻辑电路和时序逻辑电路。

组合逻辑电路根据输入信号的组合产生输出信号；时序逻辑电路则根据输入信号的时序产生输出信号。

数字电路的设计和实现是电子技术中的重要内容之一。

总结：本文简要介绍了电子技术中的一些重要概念，包括半导体器件、放大器、振荡器、滤波器和数字电路等。

考研复试模电知识点总结一、基本概念模拟电子技术是以连续变化的电压、电流和功率为研究对象的一门科学技术，主要包括模拟信号和模拟电路两大部分。

模拟信号是一种连续变化的信号，与数字信号相对应。

模拟电路是运用模拟电子技术处理模拟信号的电路。

二、基本元件1、二极管：具有单向导电特性，可用于整流、饱和开关等应用。

2、晶体管：具有放大、开关等功能，是现代电子器件的基础。

3、场效应管：具有高输入电阻、低输入电容等特点，广泛应用于放大电路和中频放大电路。

4、集成电路：包括模拟集成电路和数字集成电路，是模电技术的发展方向。

三、基本信号处理电路1、放大电路：包括共射放大电路、共集放大电路、共基放大电路等，是信号处理电路中最基本的一类电路。

2、滤波电路：包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等，用于提取特定频率范围的信号。

3、比较器：比较器是一种电路，用于比较两个信号的大小，输出高电平或低电平，常用于模拟信号的数字化处理。

四、放大器1、放大器的分类：按输入输出信号的形式分类，可分为电压放大器、电流放大器、功率放大器等。

2、放大器的频率特性：放大器的截止频率、通频带等特性对放大器的使用具有重要意义。

3、放大器的频率补偿：放大器在整个频率范围内的增益都能保持不变，称为频率补偿。

4、负反馈：将放大器的一部分输出回路到输入端，可改善放大器的线性度、稳定性和频率响应。

五、振荡器1、振荡器的基本原理：振荡器是一种能够自激地产生周期性输出信号的电路。

2、RC振荡器：由一个反馈网络和一个放大器构成。

当放大器放大之后的输出信号再经过反馈网络后又回到放大器的输入端，这样便形成了一个正反馈回路，从而可以产生振荡。

3、LC振荡器：由一个感性元件和一个电容元件构成的振荡器。

六、调制解调1、调制：将低频信号嵌入到高频信号中传输，可分为调幅调制、调频调制、调相调制等。

2、解调：将调制的信号分离出来，还原成原来的低频信号。

3、调制解调电路：包括调幅调制解调、调频调制解调、调相调制解调电路等。

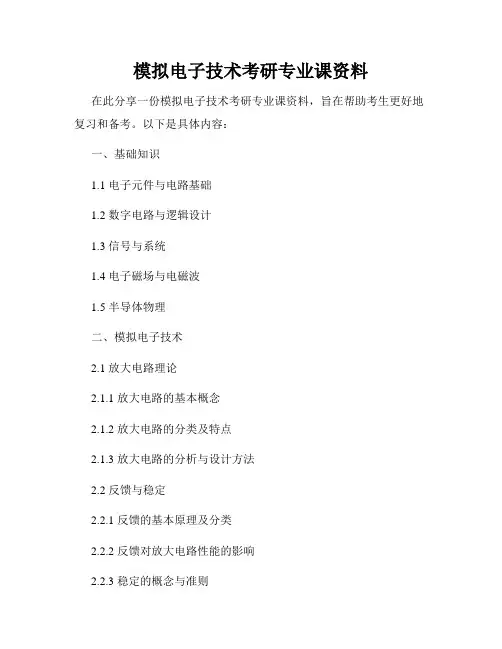

模拟电子技术考研专业课资料在此分享一份模拟电子技术考研专业课资料，旨在帮助考生更好地复习和备考。

以下是具体内容：一、基础知识1.1 电子元件与电路基础1.2 数字电路与逻辑设计1.3 信号与系统1.4 电子磁场与电磁波1.5 半导体物理二、模拟电子技术2.1 放大电路理论2.1.1 放大电路的基本概念2.1.2 放大电路的分类及特点2.1.3 放大电路的分析与设计方法2.2 反馈与稳定2.2.1 反馈的基本原理及分类2.2.2 反馈对放大电路性能的影响2.2.3 稳定的概念与准则2.3 集成运算放大器2.3.1 运放的基本特性和模型2.3.2 运放的基本电路及应用2.3.3 运放的非理想性三、信号与系统3.1 信号的描述与处理3.1.1 信号的分类与性质3.1.2 连续时间信号与离散时间信号3.1.3 采样与重构3.2 线性时不变系统及其特性3.2.1 线性系统的概念与性质3.2.2 时不变系统的特性与判定3.2.3 卷积与相关3.3 频域分析与滤波器设计3.3.1 傅里叶变换与频谱分析3.3.2 滤波器的概念与分类3.3.3 模拟滤波器的设计方法四、数字电子技术4.1 数制与逻辑代数4.1.1 数字系统的表示与转换4.1.2 布尔代数及其运算4.2 组合逻辑电路4.2.1 组合逻辑的基本概念与分析方法4.2.2 组合逻辑的设计方法4.2.3 组合逻辑的优化与简化4.3 时序逻辑电路4.3.1 时序逻辑的基本概念与分析方法4.3.2 时序逻辑的设计方法4.3.3 时序逻辑的优化与简化4.4 存储器与微处理器4.4.1 存储器的分类与特性4.4.2 微处理器的基本概念与结构4.4.3 微处理器的指令系统与编程五、半导体物理5.1 半导体材料与器件基础5.1.1 半导体的基本性质与材料特性5.1.2 半导体器件的结构与原理5.2 半导体器件与工艺技术5.2.1 二极管与场效应晶体管5.2.2 双极型与功率器件5.2.3 半导体工艺的基本原理与技术以上为模拟电子技术考研专业课资料的大致内容，希望对考生们的备考有所帮助。

模电必考知识点总结一、基本电路理论1. 电路基本定律欧姆定律、基尔霍夫定律、电路中的功率计算等基本电路定律是模拟电子技术学习的基础，了解和掌握这些定律对于学习模拟电子技术是非常重要的。

2. 电路分析了解如何对电路进行简化、等效电路的转换、戴维南定理和诺依曼定理等电路分析的基本方法。

3. 电路稳定性掌握电路的稳定性分析方法，包括如何对直流放大电路和交流放大电路进行稳定性分析。

4. 传输线理论了解传输线的基本特性，包括传输线的阻抗、反射系数、传输线的匹配等知识。

二、放大电路1. 二极管放大电路了解二极管的基本特性和放大电路的设计原理，包括共射放大电路、共集放大电路和共基放大电路等基本的二极管放大电路。

2. 晶体管放大电路了解晶体管放大电路的基本原理和设计方法，包括共射放大电路、共集放大电路和共基放大电路等基本的晶体管放大电路。

3. 放大电路的频率响应了解放大电路的频率响应特性，包括截止频率、增益带宽积等相关知识。

4. 反馈电路掌握反馈电路的基本原理和分类，了解正反馈和负反馈电路的特点和应用。

三、运算放大电路1. 运算放大器的基本特性了解运算放大器的基本特性，包括输入输出阻抗、放大倍数、共模抑制比等相关知识。

2. 运算放大器的电路应用了解运算放大器在反馈电路、比较电路、滤波电路、振荡电路等方面的应用，掌握运算放大器的基本应用方法。

四、滤波器电路1. RC滤波器和RL滤波器了解RC滤波器和RL滤波器的基本原理、特性和应用，包括一阶和二阶滤波器的设计和性能分析。

2. 增益电路和阻抗转换电路掌握增益电路和阻抗转换电路的设计原理和方法，了解它们在滤波电路中的应用。

3. 模拟滤波器设计了解低通滤波器、高通滤波器、带通滤波器和带阻（陷波）滤波器的设计方法和特性，掌握模拟滤波器的设计技巧。

五、功率放大电路1. BJT功率放大电路了解晶体管功率放大电路的基本原理和设计方法，包括类A、类B、类AB和类C功率放大电路的特点和应用。

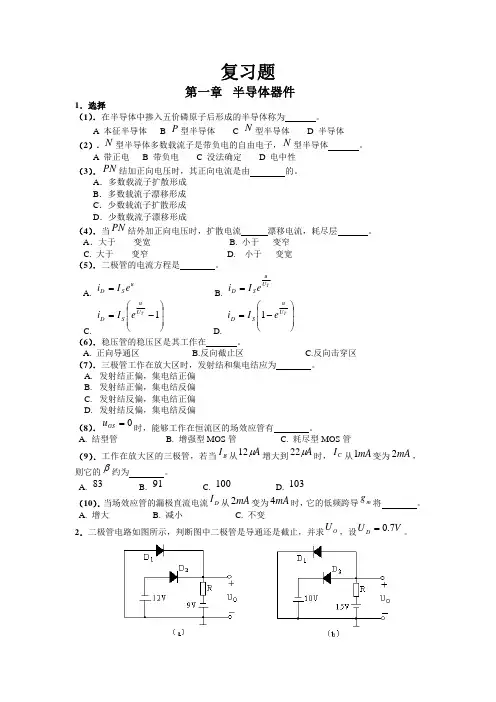

学习资料第一章 半导体器件 一、学习要求1. 掌握半导体管的伏安特性和主要参数（U ON 、I S 、U BR 、I Z 、P ZM )2. 掌握三极管的输入和输出特性（1.3.3）3. 掌握场效应管的工作原理（如何形成导电沟道然后工作在恒流区）4. 理解PN 结的单向导电性5. 理解三极管的放大原理二、复习思考题1. 选择正确答案填入空内。

（1）PN 结加正向电压时，空间电荷区将 。

A. 变窄 B. 基本不变 C. 变宽（2）设二极管的端电压为U ，则二极管的电流方程是 。

A. I S e U B. TU U I eS C. )1e (S －T U U I（3）稳压管的稳压区是其工作在 。

A. 正向导通B.反向截止C.反向击穿（4）当晶体管工作在放大区时，发射结电压和集电结电压应为 。

A. 前者反偏、后者也反偏 B. 前者正偏、后者反偏 C. 前者正偏、后者也正偏（5）在本征半导体中，电子浓度 空穴浓度，在P 型半导体中，电子浓度 空穴浓度。

当PN 节外加正向电压时，扩散电流 漂移电流。

2、 电路如图所示，V CC ＝15V ，β＝100，U BE ＝0.7V 。

试问： （1）R b ＝50k Ω时，u O ＝？（2）若T 临界饱和，则R b ≈？3、 已知图所示电路中稳压管的稳定电压U Z ＝6V ，最小稳定电流I Zmin ＝5mA ，最大稳定电流I Zmax ＝25mA 。

（1）分别计算U I 为10V 、15V 、35V 三种情况下输出电压U O 的值；（2）若U I ＝35V 时负载开路，则会出现什么现象?为什么？第二章放大电路的基本原理和分析方法一、学习要求1. 掌握放大电路的主要技术指标（2.2节、放大电路技术指标测试示意图）2. 掌握放大电路静态和动态的概念和分析方法（直流通路和交流通路的概念、图解法、微变等效电路法）3. 掌握两种单管共射放大电路的工作原理（估算静态工作点Q、A U、R I、R O)4. 掌握放大电路三种基本组态的性能特点（2.6.3节）5. 理解图解法的对输出波形失真情况的分析；最大不失真输出电压的概念和求解6. 理解放大电路的三种耦合方式；直接耦合放大电路的温漂现象二、复习思考题1. （1）共集电极放大电路的特点是电压放大倍数A__________，输入电阻_________，输出电阻_________。

模电复习提纲（仅供参考）第十章 直流电源考点：概念 直流电源的组成，各部分的作用，稳压管；几个输出电压与U2的关系；1. 直流稳压电源的组成及作用直流稳压电源是由变压、整流、滤波以及稳压四个部分构成。

直流稳压电源：将50Hz 、220V （或380V ）的单相交流电压转换为幅值稳定、输出电流为几百毫安以下的直流电压。

1) 电源变压器：将电网电压变换（降压）成所需要的交流电压。

2) 整流电路：将交流电压转换成单方向的脉动电压。

3) 滤波电路：滤除交流分量，减小脉动，产生平滑的直流电压。

4) 稳压电路：使输出电压获得更高的稳定性。

负载变化输出电压基本不变； 电网电压变化输出电压基本不变。

2. 单相半波整流电路（U 2为有效值）输出电压的平均值：3. 桥式整流电路（U 2为有效值）输出电压的平均值：4. 电容滤波电路输出电压的平均值：5.稳压二极管稳压管是一种特殊的面接触型半导体硅二极管。

稳压区：反向击穿区稳定电压 UZ ：稳压管的击穿电压稳定电流 IZ ：使稳压管工作在稳压状态 的最小电流最大耗散功率 P ZM ：允许的最大功率， P ZM = I ZM U Z动态电阻 r z ：工作在稳压状态时，O(AV )2U 0.45U ≈O(AV )2U 0.9U ≈o(AV )2U 1.2U ≈伏安特性符号等效电路r z＝ΔU / ΔI6.稳压管稳压电路限流电阻的选择第九章功率放大电路（9.11）考点：熟背几个公式，概念功率放大电路与一般放大电路的区别1.2.3.最大效率:4.5.在电路参数一定时，负载上可能获得的最大的交流功率称为最大输出功率，用P om表示。

6.功率放大电路与一般放大电路的区别1)功率放大电路要有尽可能大的输出功率2)功率放大电路要有尽可能高的效率3)非线性失真尽可能小4)功率放大电路的功放管要不超过极限运用状态5)重视功率管的散热和保护第七章信号的运算和处理（习题7.6 7.10 7.19）考点：多级电路，求Uo与Ui的关系，概念有源滤波电路1.反相比例电路2.同相比例运算电路3.4.电压跟随器5.反相求和运算电路6.同相求和运算电路fO IRu uR∴=-⋅fO IRu(1)uR∴=+⋅O Iu u=I3I1I2O f123uu uu R()R R R =-++7. 加减运算电路8. 滤波电路：一种能够使特定频率的有用信号通过，同时滤除信号中无用信号频率的电路。

考试科目：830信号系统与电子线路适用专业：电路与系统、通信与信息系统、信号与信息处理、生物医学工程1、 复习要求：要求考生熟悉确定信号的特性和线性时不变系统的基本理论，信号通过线性系统的基本分析方法及某些典型信号通过某些典型系统引出的一些重要概念，并应用基本知识解决综合问题。

要求考生熟悉常用半导体器件的特性、参数、等效电路，掌握放大、反馈、频率特性、功率放大及集成运放应用等电路的组成、工作原理、性能特性、基本分析方法和工程计算方法二、主要复习内容：1、信号与系统的基本概念信号的描述、分类及表示；信号的运算与分解；阶跃信号与冲激信号的表示与特性；系统的基本概念与分类；线性时不变系统的特性与分析方法；重点：信号的运算及阶跃信号与冲激信号的特性，理解掌握和运用系统分析方法。

2、连续时间系统的时域分析微分方程的建立与求解，起始点的跳变---从0-到0+状态的转换，零输入响应与零状态响应，冲激响应与阶跃响应，卷积的定义、计算及性质，用算子符号表示微分方程。

重点：理解卷积及性质，掌握求零输入响应和零状态响应，用卷积积分计算零状态响应。

3、傅里叶级数与傅里叶变换周期信号的傅立叶级数分析，典型周期信号的傅立叶级数，傅立叶变换，典型非周期信号的傅立叶变换，冲激函数和阶跃函数的傅立叶变换，傅立叶变换的基本性质，卷积特性（卷积定理），周期信号的傅立叶变换，抽样信号的傅立叶变换，抽样定理。

重点：用傅立叶级数及傅立叶变换对信号进行频谱分析、典型信号的频谱特点，抽样定理。

4、傅立叶变换应用利用系统函数H（jω）求响应，无失真传输，理想低通滤波器，系统的物理可实现性、佩利—维纳准则，利用希尔伯特变换研究系统函数的约束特性，调制与解调。

重点：滤波和调制。

5、连续时间系统的复频域分析拉普拉斯变换的定义、收敛域，拉普拉斯变换的基本性质，拉普拉斯逆变换，用拉普拉斯变换法分析电路S域元件模型，系统函数（网络函数）H（S），由系统函数零、极点分布决定时频域特性，二阶谐振系统的s平面分析，全通函数与最小相移函数的零、极点分布，线性系统的稳定性，系统模拟和信号流图，双边拉普拉斯变换，拉普拉斯变换与傅里叶变换的关系。

（完整版）模电总结复习资料第⼀章半导体⼆极管⼀.半导体的基础知识1.半导体---导电能⼒介于导体和绝缘体之间的物质(如硅Si、锗Ge)。

2.特性---光敏、热敏和掺杂特性。

3.本征半导体----纯净的具有单晶体结构的半导体。

4. 两种载流⼦----带有正、负电荷的可移动的空⽳和电⼦统称为载流⼦。

5.杂质半导体----在本征半导体中掺⼊微量杂质形成的半导体。

体现的是半导体的掺杂特性。

*P型半导体:在本征半导体中掺⼊微量的三价元素（多⼦是空⽳，少⼦是电⼦）。

*N型半导体: 在本征半导体中掺⼊微量的五价元素（多⼦是电⼦，少⼦是空⽳）。

6. 杂质半导体的特性*载流⼦的浓度---多⼦浓度决定于杂质浓度，少⼦浓度与温度有关。

*体电阻---通常把杂质半导体⾃⾝的电阻称为体电阻。

*转型---通过改变掺杂浓度，⼀种杂质半导体可以改型为另外⼀种杂质半导体。

7. PN结* PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。

* PN结的单向导电性---正偏导通，反偏截⽌。

8. PN结的伏安特性⼆. 半导体⼆极管*单向导电性------正向导通，反向截⽌。

*⼆极管伏安特性----同ＰＮ结。

*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。

*死区电压------硅管0.5V，锗管0.1V。

3.分析⽅法------将⼆极管断开，分析⼆极管两端电位的⾼低:若 V阳 >V阴( 正偏 )，⼆极管导通(短路);若 V阳1）图解分析法该式与伏安特性曲线的交点叫静态⼯作点Q。

2) 等效电路法直流等效电路法*总的解题⼿段----将⼆极管断开，分析⼆极管两端电位的⾼低:若 V阳 >V阴( 正偏 )，⼆极管导通(短路);若 V阳*三种模型微变等效电路法三. 稳压⼆极管及其稳压电路*稳压⼆极管的特性---正常⼯作时处在PN结的反向击穿区，所以稳压⼆极管在电路中要反向连接。

第⼆章三极管及其基本放⼤电路⼀. 三极管的结构、类型及特点1.类型---分为NPN和PNP两种。

专业课复习资料（最新版）
封
面
复习题一
一、填空题（本题分，共8题）
1.在放大电路中，为了稳定输出电压，应引入
反馈；为了稳定输出电流，应引入反馈；为了使
输出电阻降低，应引入反馈；为了使输入电
阻提高，应引入反馈。

2.指出在以下几种半导体器件中，属于硅二极管的有，属于锗二极管的
有属于硅三极管的有，属于锗三极管的有。

3AX22；2CZ11；3DG4；2AP10；3DJ13
3.理想集成运放的主要性能指标：
A od=，r id=；r od=。

4.一个实际的正弦波振荡电路绝大多数属于反馈电路，它主要由
组成。

为了保证振荡幅值稳定且波形较好，常
常还需要环节。

5.小功率直流电源一般由、、、四部分组成，
它能将电量变为电量。

实质上是一种转换电路。

6.在差动放大电路里
1A d越大,表示;
2A c越大,表示;
3|A d/A c|越大,表示;
4R e越大,表示。

7.在共射，共基，共集三种组态中，即可作为输入级或输出级，又变换阻抗的中间缓冲级的是组态。

8.集成运放内部是一个具有高放大倍数的耦合的放大电路，故它的主要
缺点是存在，为了克服这一缺点，输入级一般采用
电路提高放大倍数，中间级一般采用负载，放大管多用
；为了提高功率，输出级常采用电路。

二、选择题（本题分，共8题）
1.选择题（只填①、②…字样）
晶体管工作在放大区时：发射结，集电结；
工作在饱和区时：发射结，集电结；
工作在截止区时：发射结，集电结。

1正偏②反偏③零偏。

模电复习资料（全答案）一、填空题1、要使三极管正常放大信号，要求三极管发射极重掺杂、基区很薄、集电极面积大于发射极面积、发射结和集电结均正向运用。

2、N型半导体是在本征半导体中掺入五价元素，其多数载流子是自由电子，少数载流子是空穴。

3、P型半导体是在本征半导体中掺入三价元素，其多数载流子是空穴，少数载流子是自由电子。

4、PN结未加外部电压时，扩散电流等于漂移电流；加正向电压时，扩散电流大于漂移电流，其耗尽层变薄；加反向电压时，扩散电流小于漂移电流，其耗尽层变厚。

5、三极管工作在放大区时，发射结为正向运用，集电结为反向运用；工作在饱和区时，发射结正向运用，集电结正向运用；工作在截止区时，发射结反向运用，集电结反向运用。

6、工作在放大状态的三极管，流过发射结的电流主要是扩散电流，流过集电结的电流主要是漂移电流。

7、三种基本放大电路中，输入电阻最大的是共c极放大电路；输入电阻最小的是共b极放大电路；输入电压与输出电压相位相反的是共e极放大电路；电压放大倍数最大的是共e极放大电路；；电压放大倍数最小的是共b极放大电路；输出电阻最小的是共c极放大电路。

8、半导体三极管通过基极电流控制输出电流，所以属于电流控制器件，其输入电阻小；场效应管通过控制栅极电压来控制输出电流，所以属于电压控制器件，其输入电阻大。

9、为提高放大器的输入电阻应引入交流串联负反馈，为降低放大电路输出电阻，应引入交流电压负反馈。

10、能提高放大倍数的是正反馈，能稳定放大倍数的是负反馈。

11、为稳定输出电流，应引入交流电流负反馈；为稳定输出电压，应引入交流电压负反馈；为稳定静态工作点，应引入直流负反馈；为了展宽放大电路频带，应引入交流负反馈。

12、差动放大器主要利用对称特性来抑制零漂。

13、完全对称的长尾差动放大器中的e R 对共模信号产生串联电流负反馈，对差模信号不产生反馈。

14、为使运放线性工作，应当在其外部引入深度负反馈、无穷、无穷、零、零、无穷、.15、理想集成运放的=ud A ，=id r ，=o r ，=B I ，=CMR K 。
