BUEHLER 全自动抛光机使用说明 一、使用教程
1、旋转急停按钮，弹起后，仪器为开启状态，电源指示灯亮起。
2、通过时间设定按钮设定运行时间，时间单位为min 。
3、通过出水方式调节按钮打开水管，先对抛光盘进行冲洗，再使用。
4、将砂纸或抛光布固定在抛光盘上，通过转速控制按钮来调节转速。
5、运行按钮，开始抛光试样。
6、抛光完成后，再次按下运行按钮，并关闭急停按钮，方可离开。
下图为抛光机面板按钮功能介绍：
二、注意事项
1、禁止向抛光盘内丢弃脱脂棉等杂物，否则堵塞排水管，抛光完成后清洁抛光池内砂碎屑。
2、禁止将出水管上下摆动，否则损坏，可左右转动。
3、在使用过程中，如遇故障，禁止私自解决，可打电话找当天值班人员。
2015-7-11
RAL 重点实验室金相值班组 急停
转速控制
水量调节
出水方式调节
运行按钮
时间设定。
抛光全自动机操作方法
抛光全自动机的操作方法如下：
1. 打开电源开关，确保电源正常供电。
2. 按照要抛光的物品的尺寸和形状，调整抛光机的工作区域和抛光速度。
3. 将要抛光的物品放置在抛光机的工作区域内，确保物品固定稳定。
4. 根据需要，选择合适的抛光媒体和抛光液。
将抛光媒体倒入抛光机的媒体槽中。
5. 关闭抛光机的盖板，确保操作安全。
6. 调节抛光媒体的流量或液位，确保抛光媒体充分覆盖物品表面。
7. 按下启动按钮或设置好自动运行程序，启动抛光机。
8. 观察抛光过程，确保物品抛光均匀，未出现异常情况。
9. 根据需要，调整抛光机的运行时间和速度，以达到理想的抛光效果。
10. 抛光完成后，停止抛光机的运行。
11. 打开抛光机的盖板，取出抛光好的物品。
12. 清理抛光机的工作区域和媒体槽，确保设备干净整洁。
13. 关闭电源开关，断开电源。
需要注意的是，操作抛光全自动机时要穿戴好个人防护装备，遵守操作规程，确保操作安全。
电动抛光机使用说明书一、产品介绍电动抛光机是一种用于表面抛光和翻新的工具，适用于各种不同材质的表面处理。
本产品具有高效、便捷、安全等特点，可以广泛应用于家庭和工业领域。
二、安全操作须知1. 在使用电动抛光机前，请仔细阅读本使用说明书，并严格按照指导进行操作。
2. 在使用之前，请确认电动抛光机的电源是否与电源插座适配，确保供电安全。
3. 使用过程中，应佩戴适当的防护手套、护目镜以及耳塞，以确保人身安全。
4. 在插拔电源时，应保持手部干燥，以防触电事故发生。
5. 若发现电线损坏或出现异常情况，请立即停止使用，并联系专业人员进行维修。
三、操作步骤1. 准备工作a. 将电源插头插入电源插座，并将电动抛光机的电源开关调到“关”位。
b. 根据需要，选择合适的研磨皮盘，并固定在机器上。
c. 根据抛光需求，选择适当的研磨膏，并涂抹在研磨皮盘上。
2. 开机前检查a. 检查电动抛光机的所有连接部分，确保紧固牢固，无松动。
b. 确认电动抛光机平衡调节杆处于水平位置，以保证操作时的稳定性。
3. 开始抛光a. 将电源开关调至“开”位，电动抛光机即开始工作。
b. 将电动抛光机贴紧需要抛光的表面，均匀施加一定的压力。
c. 沿着表面的纵向或横向移动，使研磨皮盘均匀地覆盖整个表面。
d. 在抛光过程中，可以根据需要更换不同粗细的研磨皮盘和研磨膏以达到更好的效果。
4. 结束操作a. 在抛光完毕后，将电源开关调至“关”位，断开电源。
b. 清理电动抛光机和工作区域，去除剩余的研磨膏和粉尘等。
四、维护保养1. 每次使用结束后，应将研磨皮盘取下，清洁干净并存放在干燥通风处。
2. 定期检查电动抛光机的电线和插头是否损坏，若有问题，请及时更换。
3. 若电动抛光机长时间不使用，请将其放置在干燥的环境中，以免受潮生锈。
五、常见问题解答- 问：电动抛光机工作时产生的噪音是否正常？答：电动抛光机工作时会产生一定的噪音，属于正常现象。
使用耳塞可以有效降低噪音对耳朵的影响。
设备说明书EQUIPMENT MANUAL ITC-M-4-700全自动抛光机AUTOMATIC POLISHING MACHINE内容概要CATALOGUE一、设备特点及描述EQUIPMENT FEATURE AND DESCRIPTION二、设备安装EQUIPMENT INSTALLATION三、设备操作及参数调用EQUIPMENT OPERATION AND PARAMETER USING四、参数设定与修改PARAMETER WRITE AND CHANGE五、设备维护及保养EQUIPMENT MAINTENANCE六、安全操作等其它事项OPERATION SAFTLY AND OTHERS一、设备特点及描述EQUIPMENT FEATURE AND DESCRIPTION布轮直径WHEEL DIAMETER400–800mm工位车轴直径STATION AXLE DIAMETER70mm布轮可变转速WHEEL SPEED100-2400rpm装机功率INSTALLED POWER40KW电源电压POWER SUPPLY VOLTAGE380V.+N+PE排尘口直径DUST OUTLET DIAMETER2×200mm转台轴可变转速TRUNTABLE AXIS VARIABLE SPEED1–25rpm 通过过滤器处理的干净气源CLEAN GAS SOURCE THROUGH THE FILTER >0.6Mpa工件高度WORKERPIECE HIGHT150mm前后行程FORWARD AND BACKWARD0-380mm左右行程LEFTWARD AND RIGHTWARD0-280mm设备尺寸DIAMENSION OF THE EQUIPMENT4240×2110×2115mm 设备重量WEIGHT OF THE EQUIPMENT5000KG该设备专为自动抛光而设计，并使用一项新技术对物体进行抛光。
抛光机使用说明书一、抛光机夕卜形图 (1)二、技术参数 (3)三、机床用途与性能特点原理 (4)四、机床的结构 (4)五、机床的传动与气控系统 (5)六、机床的电器系统 (5)七、机床的安装与试车前准备 (6)八、机床的润滑 (6)九、机床的试车与操作 (7)十、机床的安全与维护 (8)二、技术参数•机床名称多功能自动抛光机4720-LKW4720-LKL 5720-LW4720-KLKW 规格型号 2300 立臂行程/mm2300 3300 23002200 2200 3200 2200 横臂行程/mm950 950小立臂行程/mm9500.75KW 主升降减速机 0.75KW （变频）0.75KW 0.75KW横臂减速机（变频）0.37KW 0.37KW 0.37KW 0.37KW小立臂减速机（变频）0.37KW 0.37KW 0.37KW磨削电机4KWX2台4KWX2台4KWX2台4KWX2台外形尺寸/mm （长X 5720 X 900 X 5720 4720 X X 4720900 X 4720900 X 4720 4720 X 900 X 4720宽X 高）150000价格150000165000 145000抛光转台（立式）机床名称KA-1.5规格型号KA-1.0KA-2.0 KA-2.53800最大工件回2200转 3000直径1500/nun装夹方式六工位单动装夹承重极限/kg 1200 800 1500 5000-23.5 0-16.0 0-19.5 /min）调速范围（转 0-12.01.5KW2.2KW3.0KW ）传动功率（4.0KW kwl0005002500X /mm X1500X 800 X 2000950 650 外形尺.滚轮设备名DZTDKT规格型SKTSZT/T1.52.01.02.5 最大承载重/min2500300-300-25002500300-300-2500 适用工件范/mm橡胶轮直mini滚轮线速度调速方变频无级调/KW电机功以上为本公司标准型号及参数，可根据客户要求进行设计、制造.三、机床的用途与性能、特点及原理木机型主要针对各种不锈钢圆筒及封头内外表面的抛光或拉线，女山食品、化工用不锈钢罐、压力容器、椭圆封头、锥形封头、反应、过滤器等。
电动抛光机操作说明书一、产品介绍电动抛光机是一种用电动机驱动旋转磨盘进行抛光、研磨等表面处理工作的机械设备。
本说明书将详细介绍电动抛光机的操作步骤、注意事项及维护保养等内容，以确保用户正确、安全地使用此设备。
二、操作步骤1. 准备工作（1）确认电源是否正常通电，并确保电动抛光机的接线无误。
（2）检查磨盘是否安装牢固，并检查盘面是否有损坏。
（3）确认操作区域是否整洁，无易燃、易爆等危险物品。
2. 启动电动抛光机（1）将电源插头插入电源插座。
（2）按下启动按钮，确保电动抛光机开始运转。
（3）待电动抛光机正常运行后，可进行下一步操作。
3. 调节转速（1）根据实际需要，通过调节转速开关调整电动抛光机的转速。
较低速度适用于轻微抛光或研磨，而较高速度适用于较为顽固的表面处理需求。
（2）当转速达到所需水平后，可以开始进行抛光、研磨等操作。
4. 进行抛光、研磨（1）将电动抛光机的磨盘与需要处理的表面接触，以适当的力度推动机器移动，完成抛光、研磨工作。
（2）在操作过程中，应保持均匀的力度和速度，避免用力过度或过快，以免对表面造成损伤。
（3）根据实际情况，可以适时调整角度或换用不同粗细的磨盘，以达到更好的效果。
5. 结束操作（1）在抛光、研磨完成后，先关闭电动抛光机的转速开关。
（2）等待磨盘完全停止后，再关闭电源，将插头拔出电源插座。
（3）清洁并保养电动抛光机，确保其在下次使用前处于良好状态。
三、注意事项1. 操作前应认真阅读本操作说明书，了解电动抛光机的使用注意事项。
2. 使用时，应穿戴适当的劳动防护用品，如手套、护目镜等，以保护自身安全。
3. 操作过程中，应注意周围环境，确保工作区域安全，防止发生意外事故。
4. 禁止将手指或其他物品伸入电动抛光机旋转磨盘内，以免造成伤害。
5. 长时间使用电动抛光机时，请注意设备是否出现异常情况，如过热、异响等，及时停机检查。
6. 定期对电动抛光机进行维护保养，清洁磨盘及其他零部件，以延长设备寿命。
抛光机使用说明书一、产品简介：抛光机是一种常用的机械设备，用于对工业产品的表面进行抛光处理。
它通过不断磨削和擦拭的动作，去除产品表面的毛刺、凹痕、氧化物等，使产品表面变得光亮平整。
二、使用前的准备：1. 确保工作区域干净整洁，以免影响抛光效果。
2. 检查抛光机的电源线是否接好，避免使用中出现电源故障。
3. 准备好适合抛光机的耐磨材料，如砂纸、抛光布等。
三、操作步骤：1. 将待抛光的产品放置在抛光机的工作台上，并确保产品稳固。
2. 打开抛光机的电源开关，待机器运转正常后开始操作。
3. 根据产品的需要选择合适的抛光材料和磨料，将其固定在机器的抛光头上。
4. 运用适当的压力和速度，将抛光头贴近产品表面，开始进行抛光。
四、注意事项：1. 操作时应戴好防护手套和护目镜，以免受到伤害。
2. 注意控制抛光机的速度和力度，避免对产品造成损坏。
3. 使用抛光机时，应保持手部和衣物远离活动部件，避免危险发生。
4. 长时间使用抛光机时，应注意机器的散热情况，避免过热影响使用寿命。
五、保养与维修：1. 每次使用后应及时清理抛光机的工作台和抛光头，以保持机器的清洁。
2. 定期检查抛光机的电源线和开关，及时修复或更换有问题的部件。
3. 使用抛光机时，避免将金属杂物或水分进入机器内部，以免导致故障。
4. 如遇到抛光机无法正常工作的情况，应立即停止使用，并联系专业维修人员进行维护和修理。
六、注意事项：1. 请勿在潮湿或者有水的环境中使用抛光机，以免造成触电或机器受潮。
2. 在操作过程中，若发现抛光机有异常声响或烟雾冒出，请立即停止使用，并断开电源。
3. 非专业人员请勿擅自拆卸抛光机，以免造成人身伤害或机器损坏。
4. 在使用抛光机时，请将注意力集中在操作上，避免分神导致事故。
以上是抛光机使用说明书的内容，希望能对用户在使用抛光机时提供一些帮助和指导。
请用户遵循操作指南并注意安全事项，确保使用过程中的个人安全和设备的正常运转。
如有任何疑问或需要进一步帮助，请咨询相关专业人士。

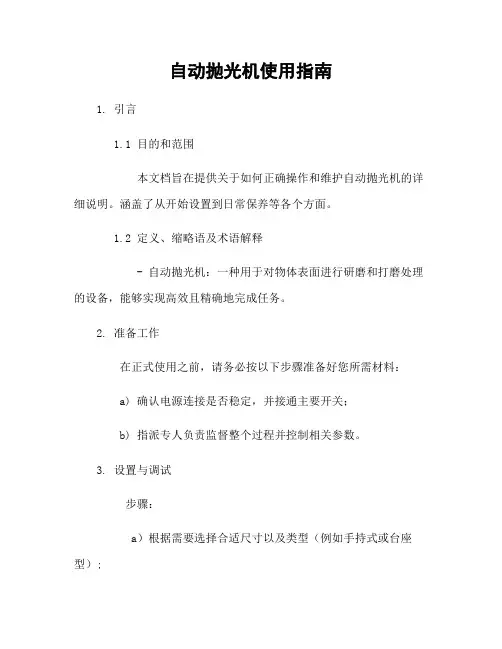

自动抛光机使用指南1. 引言1.1 目的和范围本文档旨在提供关于如何正确操作和维护自动抛光机的详细说明。
涵盖了从开始设置到日常保养等各个方面。
1.2 定义、缩略语及术语解释- 自动抛光机：一种用于对物体表面进行研磨和打磨处理的设备，能够实现高效且精确地完成任务。
2. 准备工作在正式使用之前，请务必按以下步骤准备好您所需材料：a) 确认电源连接是否稳定，并接通主要开关；b) 指派专人负责监督整个过程并控制相关参数。
3. 设置与调试步骤：a）根据需要选择合适尺寸以及类型（例如手持式或台座型）;b）将待加工物件放置在安全位置上，并确认其牢固性；c）通过仔细阅读产品说明书来配置相应参数；4.操作流程根据具体情况，在启动之前请先检查下列事项:i) 技术规格符合预期结果，ii) 执行环境符合安全要求，iii) 所有操作人员已经接受过相关培训。
5.维护与保养为了确保自动抛光机的正常运行和延长其使用寿命，请按以下步骤进行定期维护：a）清洁设备表面及内部零件；b）检查并更换磨损严重或老化的配件；c）校准各项参数以确保精度和效率；6. 故障排除在遇到问题时，您可以尝试以下方法来解决故障:a) 检查电源连接是否稳固;b) 确认所用材料是否适当，并调整相应参数;c) 查看错误代码列表以获取可能出现的问题;7. 安全注意事项自动抛光机是一种高速旋转工具，因此在操作前请务必牢记下列安全规则：- 使用个人防护装备（如手套、眼镜等）- 防止发生触电风险，在潮湿条件下不得使用该设备。
8. 法律名词及注释1. 抛光：通过摩擦使物体表面变亮平滑的加工方式。
9.本文档涉及附件请参阅随附的文件以获取更多详细信息。
设备说明书EQUIPMENT MANUAL ITC-M-4-700全自动抛光机AUTOMATIC POLISHING MACHINE内容概要CATALOGUE一、设备特点及描述EQUIPMENT FEATURE AND DESCRIPTION二、设备安装EQUIPMENT INSTALLATION三、设备操作及参数调用EQUIPMENT OPERATION AND PARAMETER USING四、参数设定与修改PARAMETER WRITE AND CHANGE五、设备维护及保养EQUIPMENT MAINTENANCE六、安全操作等其它事项OPERATION SAFTLY AND OTHERS一、设备特点及描述EQUIPMENT FEATURE AND DESCRIPTION布轮直径WHEEL DIAMETER400–800mm工位车轴直径STATION AXLE DIAMETER70mm布轮可变转速WHEEL SPEED100-2400rpm装机功率INSTALLED POWER40KW电源电压POWER SUPPLY VOLTAGE380V.+N+PE排尘口直径DUST OUTLET DIAMETER2×200mm转台轴可变转速TRUNTABLE AXIS VARIABLE SPEED1–25rpm 通过过滤器处理的干净气源CLEAN GAS SOURCE THROUGH THE FILTER >0.6Mpa工件高度WORKERPIECE HIGHT150mm前后行程FORWARD AND BACKWARD0-380mm左右行程LEFTWARD AND RIGHTWARD0-280mm设备尺寸DIAMENSION OF THE EQUIPMENT4240×2110×2115mm 设备重量WEIGHT OF THE EQUIPMENT5000KG该设备专为自动抛光而设计，并使用一项新技术对物体进行抛光。
特别是在对不规则物体某一部分进行抛光时，可以在不损害整体的情况下整齐平滑地完成任务。
采用双组操作程序，同时可以精抛两种不同的工件，设备可以自动切换。
同时也采用了角度精抛程序，通过编程，设定精抛角度，对工件复杂的部位可以加强精抛的力度。
布轮的直径大设计灵活，可以在仅旋转数圈的情况下就能达到较高的速度。
物体的固定通过设备夹钳进行控制。
该设备是由两边抛光布轮，一个带有4个工位车轴的旋转工作台组成，可以一次性抛光出两件成品。
The device is designed for automatic polishing,and using a new technique for polishing the object,especially in certain parts of irregular objects polishing.Under the condition of without make damage to the whole part,itcan polish smoothly and tidily.Dual group procedures,and can polish two different parts at the same time,the device can automatically switch.It also adopted the point of precision polishing process,by programming,setting fine polishing angle of the work piece of complex parts can strengthen the polish.The wheel diameter designed to be flexible,you can only spin a few laps in the case will be able to reach a higher speed.The device make fixture by clamp.The device have polishing wheel on either side,with a four-station rotary table axle components,you can polish two products at the same time.二、设备安装EQUIPMENT INSTALLATION1、客户接收到设备后，要检查其是否由于运输而受损，或者设备缺少部件和相应的更换布轮的特殊扳手。
如发现以上两种情况中的任意一种，应尽早通知相关负责人。
After the customer receives the equipment,he or she should check whether there is any damage,missing parts or equipment replacement cloth wheel and the corresponding special wrench during the transport.If any one of them happen,he or she should notify the responsible person.2、对设备的挪动，可以用起重机（如图1）或叉车。
设备必须放置在平地上，混凝土地面最好，把设备配的四个垫铁安上，调整设备的水平位置。
Moving the equipment can use crane(Figure1)or forklift.Equipment must be placed on level ground,preferably concrete floor.The placement of the device with four horns,adjust the horizontal position of the device.图13、设备供气总进气源必须有经过过滤器处理后的干净气源，通过调压三联件把气压设定在≥0.6MPa。
The total inlet gas source of equipment must be processed through the filter clean air source,through the pressure regulator set at FRL≥0.6MPa.4、装好喷蜡系统即先把喷蜡罐出蜡的螺纹口与设备的进蜡螺纹口衔接紧固，再把喷蜡罐上面的气源接好，把压力调在0.2-0.3MPa。
Install the paste supply system is link spray cans of wax in the threads and screw the device into the mouth of convergence fastening wax at first.Then the gas tank above the source connected,adjust the pressure in the0.2-0.3MPa.5、检查电压是否如控制面板上所示：z 连接配电柜的是3*25mm，电压为380V 的电缆，同接地线共同使用。
将其与所示连接字母R，S，T+N 接点及地面相连接。
z 特别要注意的是保证地线连接到相应的接线端子上。
抛光布轮的升降方向如果相反话，可以交换一下端子R 和S 的连接。
z设备配电箱必须保持关闭状态，以避免灰尘，液体或其他异物进入内部。
z 随机附带保养或维修的电路图。
注：此设备不带差速保护，连接线有必要带此差速保护装置。
Check whether the voltage on the control panel as follows:Connect with power distribution cabinet of 3*25mm,380V cable with ground wire use.It will be connected with the letters R,S,T +N and ground contactor.Particularly pay attention to ensure the ground wire to the corresponding terminals.If polishing wheel goes to the opposite direction,you can change the connection terminals R and S.Equipment power distribution carbine must remain closed to prevent dust,liquid or other thing goes into the interior.Maintenance and repair circuit will along with the machine.Note:The machine have no speed variation protection,cable is necessary to take this variation protection device.6、按照上面各部分的注解，给设备通电，并连接除尘系统装置。
Power the equipment and connect the dust clean system according to the explanationabove.7、如有任何安装方面的问题，请联系厂家。
电话：+86-137********，邮箱：***********************，咨询QQ：827971807.If you have any problem of installation,please contact our factory.TEL:+86-137********,Email:***********************.三、设备操作及参数调用EQUIPMENT OPERATION AND PARAMETER USING1、通上气源，接上电源，再用程序钥匙打开触摸屏，开启控制电源进入主菜单界面。
如安全重置按钮灯亮则需按下安全重置按钮才可以进行下步。
如图：Connect to the gas source and the power supply.Then use the program key to open the touch screen,turn on the control power and enter the main menu.If the security reset lights on,you need to press the reset button.Thus it can move on to the next step.Figure:2、在手动情况下：点击主菜单“手动调试”，然后点击手动调试中的“参数设置”。
