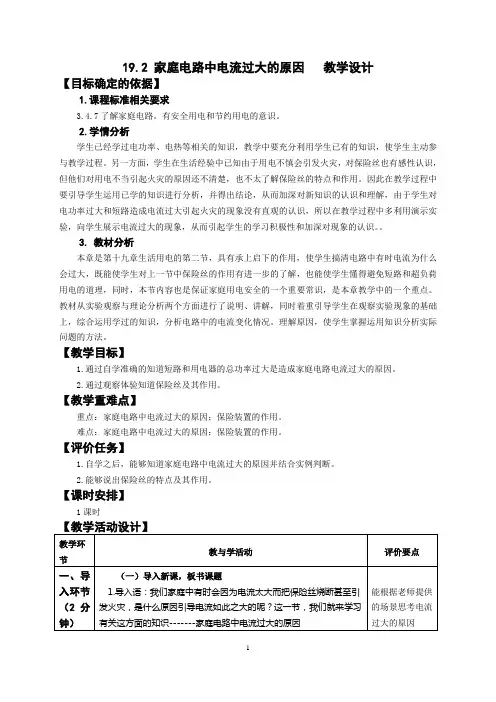

19.2 家庭电路中电流过大的原因 教学设计
【目标确定的依据】
1.课程标准相关要求
3.4.7了解家庭电路。有安全用电和节约用电的意识。
2.学情分析
学生已经学过电功率、电热等相关的知识，教学中要充分利用学生已有的知识，使学生主动参与教学过程。另一方面，学生在生活经验中已知由于用电不慎会引发火灾，对保险丝也有感性认识，但他们对用电不当引起火灾的原因还不清楚，也不太了解保险丝的特点和作用。因此在教学过程中要引导学生运用已学的知识进行分析，并得出结论，从而加深对新知识的认识和理解，由于学生对电功率过大和短路造成电流过大引起火灾的现象没有直观的认识，所以在教学过程中多利用演示实验，向学生展示电流过大的现象，从而引起学生的学习积极性和加深对现象的认识。。
3. 教材分析
本章是第十九章生活用电的第二节，具有承上启下的作用，使学生搞清电路中有时电流为什么会过大，既能使学生对上一节中保险丝的作用有进一步的了解，也能使学生懂得避免短路和超负荷用电的道理，同时，本节内容也是保证家庭用电安全的一个重要常识，是本章教学中的一个重点。教材从实验观察与理论分析两个方面进行了说明、讲解，同时着重引导学生在观察实验现象的基础上，综合运用学过的知识，分析电路中的电流变化情况。理解原因，使学生掌握运用知识分析实际问题的方法。
【教学目标】
1.通过自学准确的知道短路和用电器的总功率过大是造成家庭电路电流过大的原因。
2.通过观察体验知道保险丝及其作用。
【教学重难点】
重点：家庭电路中电流过大的原因；保险装置的作用。
难点：家庭电路中电流过大的原因；保险装置的作用。
【评价任务】
1.自学之后，能够知道家庭电路中电流过大的原因并结合实例判断。
2.能够说出保险丝的特点及其作用。
【课时安排】
1课时
【教学活动设计】
教学环节 教与学活动 评价要点
一、导入环节（2分钟） （一）导入新课，板书课题
1.导入语：我们家庭中有时会因为电流太大而把保险丝烧断甚至引发火灾，是什么原因引导电流如此之大的呢？这一节，我们就来学习有关这方面的知识-------家庭电路中电流过大的原因

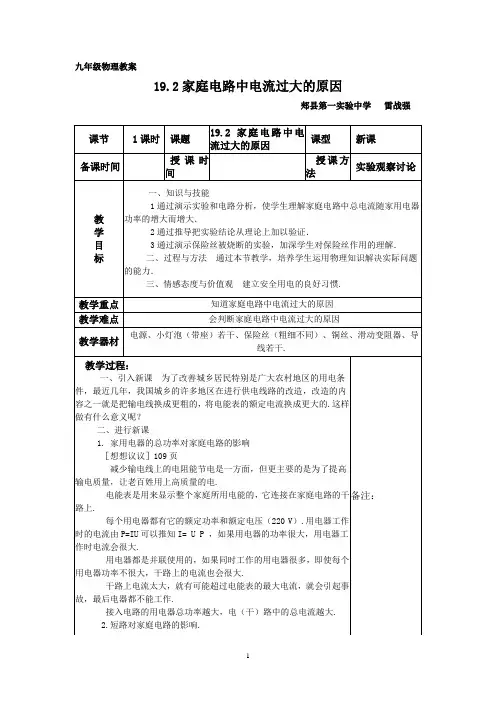

1 九年级物理教案
19.2家庭电路中电流过大的原因
郏县第一实验中学 雷战强
课节 1课时 课题 19.2 家庭电路中电
流过大的原因 课型 新课
备课时间 授课时间 授课方法 实验观察讨论
教
学
目
标 一、知识与技能
1通过演示实验和电路分析，使学生理解家庭电路中总电流随家用电器功率的增大而增大．
2通过推导把实验结论从理论上加以验证．
3通过演示保险丝被烧断的实验，加深学生对保险丝作用的理解．
二、过程与方法 通过本节教学，培养学生运用物理知识解决实际问题的能力．
三、情感态度与价值观 建立安全用电的良好习惯.
教学重点 知道家庭电路中电流过大的原因
教学难点 会判断家庭电路中电流过大的原因
教学器材 电源、小灯泡（带座）若干、保险丝（粗细不同）、铜丝、滑动变阻器、导线若干.
教学过程：
一、引入新课 为了改善城乡居民特别是广大农村地区的用电条件，最近几年，我国城乡的许多地区在进行供电线路的改造，改造的内容之一就是把输电线换成更粗的，将电能表的额定电流换成更大的.这样做有什么意义呢？
二、进行新课
1. 家用电器的总功率对家庭电路的影响
［想想议议］109页
减少输电线上的电阻能节电是一方面，但更主要的是为了提高输电质量，让老百姓用上高质量的电.
电能表是用来显示整个家庭所用电能的，它连接在家庭电路的干路上.
每个用电器都有它的额定功率和额定电压（220 V）.用电器工作时的电流由P=IU可以推知I= U P ，如果用电器的功率很大，用电器工作时电流会很大.
家庭电路中电流过大的原因
知识集结
知识元
家庭电路电流过大的原因
知识讲解
1．用电器总功率过大：根据电功率和电流、电压的关系式P=UI，可以得到I=P/U。家庭电路中的电压是一定的，U=220V，所以用电功率P越大，电路中的电流I就越大。
2．家庭电路中发生短路：家庭电路中有时会发生短路现象。例如，改装电路时不小心，使火线和零线直接连通造成短路；电线绝缘皮被刮破或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化，也会使火线和零线直接连通或电器进水造成短路。
特别提醒：
1．为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。
2．保险丝是用铅锑合金制作的，电阻率比较大、熔点比较低。当电流过大时，它由于温度升高而熔断，切断电路，起到保护的作用。不同粗细的保险丝有不同的额定电流，当通过保险丝的电流小于或等于额定电流时，保险丝正常工作；当通过保险丝的电流大于额定电流，达到或超过它的熔断电流时，保险丝熔断，从而切断电路。
3．新建楼房的供电线路已经不再使用保险丝，而用起保险作用的空气开关代替。
例题精讲
家庭电路电流过大的原因
例1.
家庭电路中的空气开关跳闸了，以下原因中不可能的（ ）
A．同时使用的用电器总功率太大了
B．用电器插头处的导线绝缘裸露而线芯相碰
C．按键开关中两根导线的线头相碰
D．空气开关的额定电流过小
例2.
电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会带来危害，下列说法中正确的是（ ）
A．低于220V的电压都是安全电压
B．使用测电笔时，不能用手接触到笔尾的金属体
C．更换或维修用电器时应该切断电源
D．家庭电路中的熔丝熔断，一定是发生了短路
例3.
2018年5月15日，“月宫一号”内进行的为期365+5天的、世界上时间最长的“月宫365”实验获得圆满成功。月宫一号将为人类移居月球做准备。密闭的“月宫一号”中会种植粮食、水果和蔬菜，可满足实验人员的全部气体、水和食物的需要。

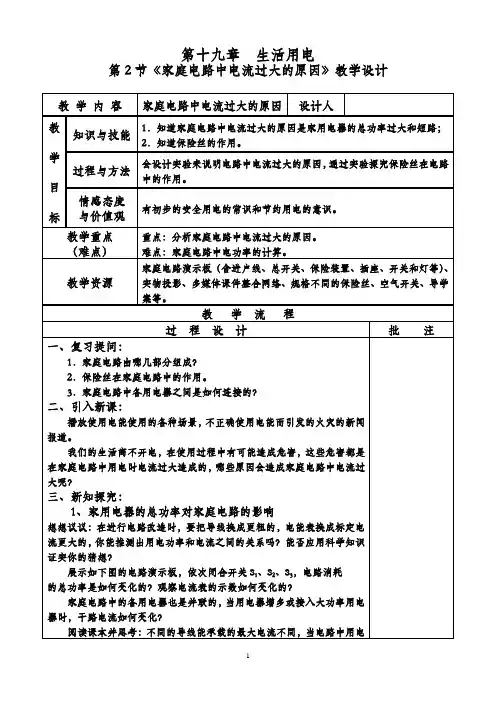

1 第十九章 生活用电 第2节《家庭电路中电流过大的原因》教学设计
教 学 内 容 家庭电路中电流过大的原因 设计人
教
学
目
标 知识与技能 1．知道家庭电路中电流过大的原因是家用电器的总功率过大和短路；
2．知道保险丝的作用。
过程与方法 会设计实验来说明电路中电流过大的原因，通过实验探究保险丝在电路中的作用。
情感态度
与价值观 有初步的安全用电的常识和节约用电的意识。
教学重点
（难点） 重点：分析家庭电路中电流过大的原因。
难点：家庭电路中电功率的计算。
教学资源 家庭电路演示板（含进户线、总开关、保险装置、插座、开关和灯等）、实物投影、多媒体课件整合网络、规格不同的保险丝、空气开关、导学案等。
教 学 流 程
过 程 设 计 批 注
一、复习提问：
1．家庭电路由哪几部分组成？
2．保险丝在家庭电路中的作用。
3．家庭电路中各用电器之间是如何连接的？
二、引入新课：
播放使用电能使用的各种场景，不正确使用电能而引发的火灾的新闻报道。
我们的生活离不开电，在使用过程中有可能造成危害，这些危害都是在家庭电路中用电时电流过大造成的，哪些原因会造成家庭电路中电流过大呢？
三、新知探究：
1、家用电器的总功率对家庭电路的影响
想想议议：在进行电路改造时，要把导线换成更粗的，电能表换成标定电流更大的，你能推测出用电功率和电流之间的关系吗？能否应用科学知识证实你的猜想？
展示如下图的电路演示板，依次闭合开关S1、S2、S3，电路消耗
的总功率是如何变化的？观察电流表的示数如何变化的？
家庭电路中的各用电器也是并联的，当用电器增多或接入大功率用电器时，干路电流如何变化？
阅读课本并思考：不同的导线能承载的最大电流不同，当电路中用电 2 器的总功率过大时对家庭电路有什么影响呢？
例题：炎炎夏日即将来临，明明家新购置了一台1.2kW的空调。已知他家原有用电器的总功率是5400W，电能表上标有“220V 10（40）A”的字样。
