雷达抗干扰技术研究

一、实验目的

1. 理解雷达干扰的基本原理和作用；

2. 掌握雷达干扰实验的操作方法；

3. 分析雷达干扰实验的结果，提高雷达系统的抗干扰能力。

二、实验原理

雷达干扰是指利用电磁波对敌方雷达进行干扰，使其无法正常工作或降低其性能。雷达干扰技术包括压制干扰、欺骗干扰和干扰对抗等。本实验主要研究压制干扰和欺骗干扰。

压制干扰：通过发射大功率的干扰信号，使敌方雷达接收到的回波信号被淹没，从而降低雷达的探测能力。

欺骗干扰：通过发射模拟目标信号的干扰信号，误导敌方雷达的探测和跟踪，使其无法正确识别目标。

三、实验设备与仪器

1. 雷达系统：包括发射机、接收机、天线等；

2. 干扰设备：包括干扰发射机、干扰天线等；

3. 测试仪器：包括示波器、频谱分析仪等；

4. 实验软件：雷达信号处理软件、干扰模拟软件等。

四、实验步骤

1. 连接实验设备，调试雷达系统，使其处于正常工作状态；

2. 设置干扰参数，包括干扰功率、频率、波形等；

3. 开启干扰设备，对雷达系统进行压制干扰实验；

4. 记录雷达系统的响应，包括探测距离、目标识别率等；

5. 关闭干扰设备，分析雷达系统的抗干扰能力；

6. 重复步骤3-5，进行欺骗干扰实验；

7. 对比压制干扰和欺骗干扰对雷达系统的影响； 8. 分析实验结果，提出提高雷达系统抗干扰能力的建议。

五、实验结果与分析

1. 压制干扰实验

（1）当干扰功率较小时，雷达系统仍能正常工作，但探测距离和目标识别率有所下降；

（2）当干扰功率较大时，雷达系统无法正常工作，探测距离和目标识别率显著下降。

2. 欺骗干扰实验

（1）在欺骗干扰下，雷达系统对目标的位置和速度判断出现偏差；

（2）欺骗干扰下，雷达系统的目标识别率降低。

六、实验结论

1. 压制干扰和欺骗干扰对雷达系统均有较大影响，雷达系统应具备较强的抗干扰能力；

2. 雷达系统在设计时，应考虑抗干扰措施，如采用抗干扰波形、优化天线设计等；

浅谈雷达⼲扰与反⼲扰技术

浅谈雷达⼲扰与抗⼲扰技术

近年来，由于电⼦对抗技术的不断进步，⼲扰与抗⼲扰之间的⽃争亦⽇趋激烈。⾯对⽇益复杂的电⼦⼲扰环境，雷达必须提⾼

其抗⼲扰能⼒，才能在现代战争中⽣存，然后才能发挥其正常效能，为战局带来积极影响。

⼀、雷达⼲扰技术

1、对雷达实施⼲扰的⽬的和⽅法

雷达⼲扰的⽬的是使敌⽅雷达⽆法获得探测、跟踪、定位及识别⽬标的信息，或使有⽤的信息淹没在许多假⽬标中，以致⽆法

提取真正的信息。

根据雷达⼯作原理，雷达是通过辐射电磁波在空间传播⾄⽬标，由⽬标散射回波被雷达接收实现探测⽬标。因此对雷达实施⼲

扰可以从传播空间和⽬标这两处着⼿。具体来说就是辐射⼲扰信号，反射雷达信号，吸收雷达信号三个⽅⾯。

为了实现对雷达实现有效的⼲扰，⼀般需要满⾜下⾯⼏个条件。空间上，⼲扰⽅向必须对准雷达，使得雷达能够接收到⼲扰信

号。频域上，⼲扰频率必须覆盖雷达⼯作频率或者和雷达⼯作频点相同。能量上，⼲扰的能量必须⾜够⼤，使得雷达接收机接

收的能量⼤于其最⼩可接收功率（灵敏度）。极化⽅式上，⼲扰电磁波的极化⽅式应当和雷达接收天线的极化⽅式尽量接近，

使得极化损失最⼩。信号形式上，⼲扰的信号形式应当能够对雷达接收机实施有效⼲扰，增加其信号处理的难度。

2、雷达⼲扰分类

雷达⾯临的复杂电⼦⼲扰可分为有意⼲扰和⽆意⼲扰两⼤类，这两者⼜分别包括有源和⽆源⼲扰，具体如下图所⽰。

有意⼲扰⽆意⼲扰有源⼲扰⽆源⼲扰有源⼲扰

⽆源⼲扰遮盖性⼲扰欺骗性⼲扰⾃然界的⼈为的欺骗性⼲扰遮盖性⼲扰⾃然界的⼈为的噪声调频⼲扰复合调频⼲扰噪声调相⼲

扰随机脉冲⼲扰距离欺骗⼲扰⾓度欺骗⼲扰速度欺骗⼲扰等箔条⾛廊⼲扰箔条区域⼲扰反雷达伪装雷达诱饵宇宙⼲扰雷电⼲扰

等⼯业⼲扰友邻⼲扰等鸟群⼲扰等

⼈⼯建筑⼲扰

地物、⽓象⼲扰

{友邻物体⼲扰{{{{{{{{{{{{{{

雷达⼲扰

⼆、雷达抗⼲扰技术

雷达抗⼲扰的主要⽬标是在与敌⽅电⼦⼲扰对抗中保证⼰⽅雷达任务的顺利完成。雷达抗⼲扰措施可分为两⼤类：（1）技术

第２６卷第７期　２０１０年７月　信号处理　ＳＩＧＮＡＬ　ＰＲ０ＣＥＳＳＩＮＧ　Ｖ０Ｉ．２６．　Ｎｏ．７　Ｊｕ１．２０１０　

地　面雷　达抗箔条干扰技术研究　

高才才　陈　炜　张俊娥　李少洪　

（北京航空航天大学电子信息工程学院北京１００１９１）　

摘要：箔条是一种重要且有效的无源干扰方式。箔条弹投放之后，其速度下降较慢，雷达截面积迅速变大，此时箔　条信号幅度远大于目标机的，而两者在相同的距离门内，导致可能无法检测到目标机信号。本文基于地面雷达系统，提出　

了在跟踪帧和搜索帧同时使用自适应动目标显示，实现飞机和箔条信号的频域分离；根据含有多普勒频率的线性调频信号　

经过脉冲压缩处理后峰值点发生偏移的特点，提出了使用大时宽带宽比的线性调频信号，实现飞机和箔条信号的时域分离。　

进行了雷达信号级仿真实验，结果表明本文提出的措施具有较好的抗箔条干扰能力，可以快速而正确的获得目标机信号。　

关键词：地面雷达；箔条干扰；抗干扰；脉冲压缩；动目标显示　

中图分类号：ＴＮ９５８　文献标识码：Ａ　文章编号：１００３一ｏ５３０（２０ｌ　ｏ】０７—１０７９—０５　

Ｒｅｓｅａｒｃｈ　ｏｎ　Ｇｒｏｕｎｄ　Ｒａｄａｒ　Ａｎｔｉ－Ｃｈａｆｆ－Ｊａｍｍｉｎｇ　Ｔｅｃｈｎｏｌｏｇｙ　

ＧＡＯ　Ｃａｉ－ｃａｉ　ＣＨＥＮ　Ｗｅｉ　ＺＨＡＮＧ　Ｊｕｎ’ｅ　ＬＩ　Ｓｈａｏ—ｈｏｎｇ　

（Ｓｃｈｏｏｌ　ｏｆ　Ｅｌｅｃｔｒｏｎｉｃ　ａｎｄ　Ｉｎｆｏｒｍａｔｉｏｎ　Ｅｎｇｉｎｅｅｒｉｎｇ，ＢｅｉＨａｎｇ　Ｕｎｉｖｅｒｓｉｔｙ，Ｂｅｉｊｉｎｇ，１００１９１，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：　Ｃｈａｆ　ｉｓ　ａｎ　ｉｍｐｏｒｔａｎｔ　ａｎｄ　ｅｆｅｃｔｉｖｅ　ｐａｓｓｉｖｅ　ｊａｍｍｉｎｇ　ｍｅｔｈｏｄ．Ａｆｔｅｒ　ｔｈｅ　ｃｈａｆ　ｈａｓ　ｂｅｅｎ　ｌａｕｎｃｈｅｄ，ｉｔｓ　ｓｐｅｅｄ　ｄｅｃｒｅａｓｅｓ　

ｒｅｌａｔｉｖｅｌｙ　ｓｌｏｗｌｙ　ｗｈｉｌｅ　ｔｈｅ　Ｒａｄａｒ　Ｃｒｏｓｓ　Ｓｅｃｔｉｏｎ（ＲＣＳ）ｅｎｌａｒｇｅｓ　ｑｕｉｃｋｌｙ，ＳＯ　ｔｈｅ　ｓｉｇｎａｌ　ａｍｐｌｉｔｕｄｅ　ｏｆ　ｃｈａｆ　ｉｓ　ｆａｒ　ｂｉｇｇｅｒ　ｔｈａｎ　ｔｈｅ　ａｉｒｃｒａｆｔ’Ｓ，　ｂｕｔ　ｔｈｅ　ｔｗｏ　ａｒｅ　ｉｎ　ｔｈｅ　ｓａｍｅ“ｄｉｓｔａｎｃｅ　ｇａｔｅ”，ｗｈｉｃｈ　ｃａｕｓｅｓ　ｔｈａｔ　ｓｉｇｎａｌ　ｏｆ　ｔｈｅ　ｔａｒｇｅｔ　ｍａｙ　ｃａｎ’ｔ　ｂｅ　ｄｅｔｅｃｔｅｄ．Ｉｎ　ｔｈｉｓ　ｐａｐｅｒ，ｂａｓｅｄ　ｏｎ　

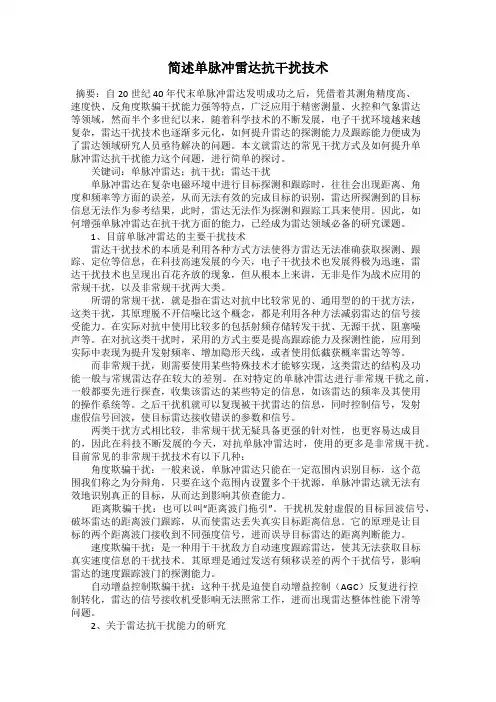

简述单脉冲雷达抗干扰技术

摘要：自20世纪40年代末单脉冲雷达发明成功之后，凭借着其测角精度高、速度快、反角度欺骗干扰能力强等特点，广泛应用于精密测量、火控和气象雷达等领域，然而半个多世纪以来，随着科学技术的不断发展，电子干扰环境越来越复杂，雷达干扰技术也逐渐多元化，如何提升雷达的探测能力及跟踪能力便成为了雷达领域研究人员亟待解决的问题。本文就雷达的常见干扰方式及如何提升单脉冲雷达抗干扰能力这个问题，进行简单的探讨。

关键词：单脉冲雷达；抗干扰；雷达干扰

单脉冲雷达在复杂电磁环境中进行目标探测和跟踪时，往往会出现距离、角度和频率等方面的误差，从而无法有效的完成目标的识别，雷达所探测到的目标信息无法作为参考结果，此时，雷达无法作为探测和跟踪工具来使用。因此，如何增强单脉冲雷达在抗干扰方面的能力，已经成为雷达领域必备的研究课题。

1、目前单脉冲雷达的主要干扰技术

雷达干扰技术的本质是利用各种方式方法使得方雷达无法准确获取探测、跟踪、定位等信息，在科技高速发展的今天，电子干扰技术也发展得极为迅速，雷达干扰技术也呈现出百花齐放的现象，但从根本上来讲，无非是作为战术应用的常规干扰，以及非常规干扰两大类。

所谓的常规干扰，就是指在雷达对抗中比较常见的、通用型的的干扰方法，这类干扰，其原理脱不开信噪比这个概念，都是利用各种方法减弱雷达的信号接受能力。在实际对抗中使用比较多的包括射频存储转发干扰、无源干扰、阻塞噪声等。在对抗这类干扰时，采用的方式主要是提高跟踪能力及探测性能，应用到实际中表现为提升发射频率、增加隐形天线，或者使用低截获概率雷达等等。

而非常规干扰，则需要使用某些特殊技术才能够实现，这类雷达的结构及功能一般与常规雷达存在较大的差别。在对特定的单脉冲雷达进行非常规干扰之前，一般都要先进行探查，收集该雷达的某些特定的信息，如该雷达的频率及其使用的操作系统等。之后干扰机就可以复现被干扰雷达的信息，同时控制信号，发射虚假信号回波，使目标雷达接收错误的参数和信号。
