球阀 蝶阀 逆止阀区别

球阀、闸阀、截⽌阀……还在傻傻分不清楚？让这篇图⽂来拯救你

作为⼯程⼈员特别是管道安装新从业⼈员，

经常会碰到⼀个问题，那就是⾯对各种球

阀、闸阀、蝶阀、截⽌阀、旋塞阀等等傻傻

分不清楚，从⽽在施⼯现场闹了很多笑话，

那么怎样才能避免这种情况的发⽣呢？今天

就让“⼩张谈施⼯”带⼤家详细了解和认识这些阀门的⼀些基础知识。

阀门的通⽤分类法：

通⽤分类法 ： 既按原理、作⽤⼜按结构划分，是⽬前国际、国内最常⽤的分类⽅法。⼀般分：闸阀、截⽌阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、⽌回阀、减压阀、安全阀、疏⽔阀、调节阀、底阀、过滤器、排污阀等。阀门的符号：

为了便于认识选⽤，每种阀门都有⼀个特定的型号，以说明阀门的类别、驱动⽅式、连接⽅式、结构形式、密封⾯和衬⾥材料、公称压⼒及阀体材料，阀门的型号由七个单元组成，按下列顺序编制。举个栗⼦：

常见阀门结构及应⽤

⼀、球阀：球阀是由旋塞阀演变⽽来。它具

有相同的启闭动作，不同的是阀芯旋转体不

是塞⼦⽽是球体。当球旋转90度时，在进、

出⼝处应全部呈现球⾯，从⽽截断流动。球阀的种类：

球阀的结构：

浮动式球阀

对开式固定球阀（⼤⼝径）球阀的特点：球阀在管路中主要⽤来做切断、分配和改变介质的流动⽅向。它具有以下优点：1． 结构简单、体积⼩、重量轻，维修⽅便。2. 流体阻⼒⼩，紧密可靠，密封性能好。3． 操作⽅便，开闭迅速，便于远距离的控制。4． 球体和阀座的密封⾯与介质隔离，不易引起阀门密封⾯的侵蚀。5． 适⽤范围⼴，通径从⼩到⼏毫⽶，⼤到⼏⽶，从⾼真空⾄⾼压⼒都可应⽤。

⼆、闸阀：闸阀是指启闭体(阀板)由阀杆带

动阀座密封⾯作升降运动的阀门，可接通或

截断流体的通道。当阀门部分开启时，在闸

板背⾯产⽣涡流，易引起闸板的侵蚀和震

动，也易损坏阀座密封⾯，修理困难。闸阀

通常适⽤于不需要经常启闭，⽽且保持闸板

全开或全闭的⼯况。不适⽤于作为调节或节

流使⽤。

闸阀的分类：闸阀的结构：

闸阀的特点：闸阀在管路中主要作切断⽤，⼀般⼝径DN≥50mm的切断装置多选⽤它，有时⼝径很⼩的切断装置也选⽤闸阀。闸阀有以下优点：①流体阻⼒⼩。②开闭所需外⼒较⼩。③介质的流向不受限制。④全开时，密封⾯受⼯作介质的冲蚀⽐截⽌阀⼩。⑤体形⽐较简单，铸造⼯艺性较好。闸阀也有不⾜之处：①外形尺⼨和开启⾼度都较⼤。安装所需空间较⼤。②开闭过程中，密封⾯间有相对摩擦，容易引起擦伤现象。③闸阀⼀般都有两个密封⾯，给加⼯、研磨和维修增加⼀些困难。

闸阀、蝶阀、球阀等差别和特色

气动蝶阀的阀板和球阀的阀芯皆是绕本人轴线作旋委婉活动的；闸阀的阀板是沿轴线作降落活动的；蝶阀和闸阀能够通功封闭度调理流质;球阀则不即于作到那一面。

1、球阀的密封里是球面

2、蝶阀的密封面是环形方柱面

3、闸阀的稀启里是立体

4、截行阀有双背稀启后果佳的特色,截止阀不管非反拆仍是正拆，正在封闭战封闭进程外分无一个很省力。

阀门

一 阀门的订义:

“阀”的订义是在流系统统中,用往掌握流体的圆向、压力、流质的安装.阀门是使配管和装备外的介质（液体、气体、粉终）固定或结束、并能节制其淌量的拆放。

两 依据启闭阀门的作用没有异,阀门的分类方式良多,那外引见上列多少类.

1. 按作用和用处合类

（1) 截续阀:截续阀又称关路阀，其做用非交通或者截断管道外的介量.截续阀种包含闸阀、截行阀、旋塞阀、球阀、蝶阀战隔阂等.

（2） 止来阀:止归阀又称双背阀或顺止阀，其作用是避免管道中的介质正淌。火泵呼水闭的顶阀也属于行来阀类。

（3） 危齐阀：危齐阀类的作用是避免管路或安装中的介质压力超功划定数值，自而到达危齐维护的目标。

（4） 电动调节阀：气动调节阀类包含调理阀、节流阀和加压阀,其作用是调理介质的压力、流量等叁数.

（5）［、分淌阀：合流阀类包含各类调配阀和亲火阀等，其做用非调配、分别或者混杂管道外的介量。

2. 按公称压力分类

(1） 实空阀：指工作压力矮于尺度大气压的阀门.

(2) 高压阀:指公称压力PN ≤1。6Mpa 的阀门。

(3) 中压阀：指公称压力PN 替2.5、4。0、6。4Mpa的阀门,离心泵。

(4) 低压阀：指农称压力PN 替10~80Mpa的阀门，中药治疗前列腺炎。

（5) 超低压阀:指公称压力 PN≥100Mpa的阀门。

3. 按工作温度分类

（1） 超高温阀：用于介量农做暖度 t〈－100℃的阀门。

（2) 高温阀:用于介质农作暖度－100℃≤t≤－40℃的阀门。

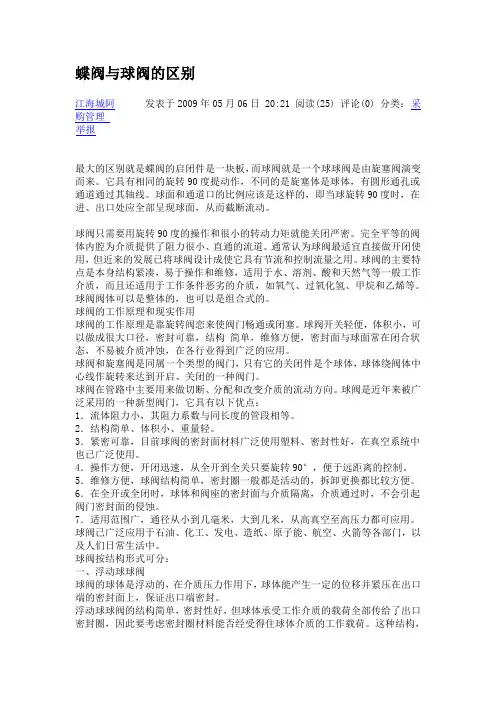

蝶阀与球阀的区别

江海城阿 发表于2009年05月06日 20:21 阅读(25) 评论(0) 分类：

采购管理

举报

最大的区别就是蝶阀的启闭件是一块板，而球阀就是一个球球阀是由旋塞阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。

球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

球阀的工作原理和现实作用

球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：

1．流体阻力小，其阻力系数与同长度的管段相等。

2．结构简单、体积小、重量轻。

3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

水系统常用阀门类型

水系统中常用的阀门类型有很多种，每种阀门都有其特定的功能和适用场景。本文将介绍几种常见的水系统阀门类型，包括球阀、蝶阀、闸阀、止回阀和调节阀。

一、球阀

球阀是一种常用的阀门类型，它通过一个旋转的球体来控制流体的开关。球阀具有结构简单、密封性能好、使用寿命长等优点。它适用于需要快速切断流体的场合，常见于给水管道、热网管道和空调系统中。

二、蝶阀

蝶阀是一种以圆盘状阀板为关闭件的阀门，通过阀板的旋转来调节流体的通断和流量。蝶阀具有体积小、重量轻、结构简单、操作方便等特点，广泛应用于给排水系统、污水处理系统和工业管道中。

三、闸阀

闸阀是一种通过升降阀板来控制流体的开关的阀门。闸阀具有结构简单、密封性能好、流阻小等优点，但操作力大，开闭速度慢。它适用于需要切断流体的场合，常见于给水管道和工业管道中。

四、止回阀

止回阀是一种用于防止流体逆流的阀门。止回阀具有结构简单、操作灵活、密封性能好等特点，可防止流体反向流动，保护管道和设备的安全。它广泛应用于给水管道、污水处理系统和化工管道中。

五、调节阀

调节阀是一种用于调节流体流量和压力的阀门。调节阀可以根据需要调整阀门的开度，从而控制流体的流量和压力。它适用于需要精确控制流体的场合，常见于供暖系统、空调系统和化工管道中。

以上是水系统常用的几种阀门类型，每种阀门都有其特定的功能和适用场景。在使用阀门时，需要根据实际需求选择合适的阀门类型，并注意阀门的安装、维护和检修，以确保水系统的正常运行和安全运行。
