外架洞口封堵技术交底

.

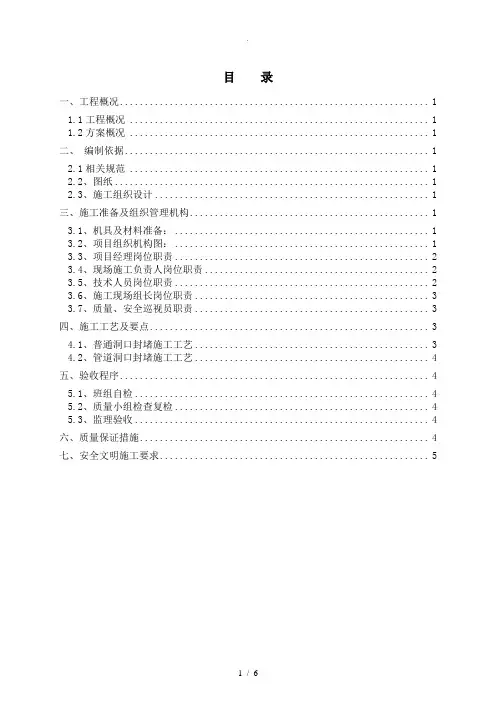

1 / 6 目 录

一、工程概况 .............................................................. 1

1.1工程概况 ............................................................ 1

1.2方案概况 ............................................................ 1

二、 编制依据 ............................................................. 1

2.1相关规范 ............................................................ 1

2.2、图纸 ............................................................... 1

2.3、施工组织设计 ....................................................... 1

三、施工准备及组织管理机构 ................................................ 1

3.1、机具及材料准备： ................................................... 1

3.2、项目组织机构图： ................................................... 1

3.3、项目经理岗位职责 ................................................... 2

3.4、现场施工负责人岗位职责 ............................................. 2

外墙脚手架眼封堵方案

工程概况

1#楼、2#楼脚手架眼布局主要为：外脚手架钢管硬拉接点与架体连接，脚手架横杆间距为1.8M，立杆间距为1.5M。连墙点为三步两跨。预留槽钢孔洞在2层、10层、18层。

1．材料要求

(1)水泥：宜采用32.5级普通硅酸盐水泥。

(2)砂：中砂或粗砂，过8mm孔径筛子，含泥量不应大于3%。

碎石：0.5—2公分碎石

页岩砖：标准页岩砖，强度不小于MU10

（3）其他掺合料：建筑胶：用量按使用说明， UEA膨胀剂

（4）砼：C35砼 C30砼

（5）堵漏王

2．主要机具

(1)机械：搅拌机。

(2)工具：手推车、木抹子、铁抹子、小平锹、小水桶、长毛刷、喷壶、8mm孔筛子、刷子、小型吹风机、锤子、錾子等。

3．操作工艺

1、脚手眼工艺流程：

脚手眼清理→墙砼凿毛→ 浇水湿润 →砌砖→砼分层封堵密实→浇水养护→防水处理 （1） 脚手眼清理：先进行脚手眼粘存杂物及预埋钢管清理，脚手眼里如有砼等杂物应用相应的工具进行清理。清理完毕后用吹风机吹干净。

（2） 空洞凿毛：将剪力墙部位的脚手架空洞用錾子凿毛，外口大里口小，洞口底部向下凿除，高度约5公分，深入墙内10公分左右。

（3） 外脚手架眼的砌砖：先从室内以120砖用M7.5砂浆，架眼内四周抹浆，砖块上刮浆敲入。见附图

（4） 膨胀砼封堵：砼填塞前应将架眼内清理干净，充分润湿，由外用干硬性的砼（C35、C30）内掺UEA微膨胀剂，参量为水泥用量的8％，分次填塞每次砼填塞后均用木方锤敲砼将其筑紧已保其密实。

（5） 浇水养护：全部如此操作后表面搓平，最后用将表面覆盖浇水养护7天。 （6） 防水处理：砼达到一定强度后，用堵漏王按用量按使用说明掺水拌合成糊状，用铁板均匀的抹在在孔洞四周围，并超过洞口边不小于200mm。

4．质量标准

(1)保证项目：

1) 水泥、砂的材质必须符合设计要求和施工及验收规范的规定。

1 联发集团扬州房地产开发有限公司

联发扬州君悦华府四期（君悦首府二期)

B区二标段B6—B8、B13-B15＃楼及B-3人防地库施工工程

外

墙

孔

洞

处

理

方

案

编制：

审核:

审批：

江苏邗建集团有限公司

2017年2月10日

2 外墙孔洞处理方案

一、编制依据

1. 《混凝土结构工程施工质量验收规范》 （GB50204—2012 ）

2. 《建筑结构可靠度设计统一标准》 （GB50068-2011）

3. 《建筑结构荷载规范》 （GB50009—2011）

4. 《混凝土结构设计规范》 （GB50010—2012)

5. 《建筑抗震设计规范》 （GB50011-2011）

6. 《建筑工程抗震设防分类标准》 （GB50223—2004)

7. 《现浇砼楼面与屋面板施工图集》 （11G101—4)

二、工程概况

君悦府邸(659号地块）B区商品房开发建设项目君悦华府四期（君悦首府二期）B区二标段B6＃、B7＃、B8＃、B14#、B15#小高层—B13＃洋房及B-3人防地库（南区）工程标段位于江都北路与五台山路交叉口东北角。

本工程由联发集团扬州房地产开发有限公司投资兴建，勘察单位是江苏省工程勘测研究院，施工图纸由江苏浩森建筑设计有限公司设计,由扬州市建圣工程建设监理有限公司监理，本工程由江苏邗建集团有限公司承建。

技术交底记录

工程名称 恒大御府 编号

交底日期

施工单位 分项名称 窗框塞缝

交底摘要 窗框塞缝施工、质量安全注意事项 页 数 共2页

交底内容：

一、外墙门窗边粉刷施工程序及工艺要求；

1、 基层处理：门窗框安装完成后清理地坪、墙面浮灰、垃圾等杂物，撕除门窗框与洞口监督保护膜，用水进行冲洗湿润。

2、 门窗框底口塞缝：门窗框底口采用1:2水硬性水泥砂浆进行封塞缝，并上翻侧面250mm；塞缝必须确保密实，嵌缝成型后，要比窗框边凹进1公分，且成凹耳，内外坡度统一做到20mm。

3、 门窗框侧边、顶部发泡剂填充：发泡剂填充需密实，且外侧需凹入窗边20mm，以便做水泥砂浆封堵，超出窗框外的发泡剂应在其固化前用竹片压入框内20mm，严禁固化后用刀片切割。

4、 门窗框侧边、顶部水泥砂浆封堵：框边凹入20mm凹槽采用1:3水泥砂浆进行封堵，封堵需密实、平整。

5、 窗侧面找平及窗台找坡处理：防水涂料干燥后，窗侧面采用1:0.5砂浆（水泥界面剂：细砂）进行找平，厚度控制在1mm，确保批粉面平整、压光。窗台采用C20细石砼进行找坡，窗台内外坡度20mm需一致，窗台外口标高统一。

6、 门窗框边防水处理：清理基层浮灰，门窗框四周采用1厚JS防水涂料进行涂刷，涂刷外扩300mm，与窗框搭接5mm。

7、 门窗四周硅胶设置：JS防水涂料干燥后，由门窗单位对门窗四周阴角设置硅胶。

8、 门窗侧边1.5厚保温板铺贴：找平层硬化后，采用专用粘结剂铺贴15厚保温板，铺贴时需确保垂直、平整，且窗侧边与窗框成90°直角，且窗侧边每层从上到下必须垂直、通顺。

9、 第一遍抗裂砂浆批粉：保温板面批粉第一边抗裂砂浆，厚度控制在3mm。

10、抗裂网格布铺设：第一边抗裂砂浆批粉时，压入抗裂网格布，必须包角至窗边10mm，网格布搭接100mm，网格布转角处不得断开。窗边阳角先增设一层200mm宽网格布附加层，每遍100mm，再进行大面积网格布铺贴。
