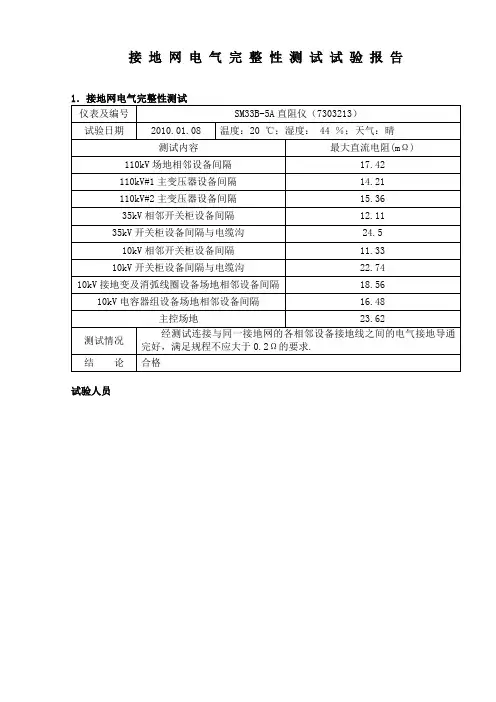

接 地 网 电 气 完 整 性 测 试 试 验 报 告

1．接地网电气完整性测试

仪表及编号 SM33B-5A直阻仪（7303213）

试验日期 2010.01.08 温度：20 ℃；湿度： 44 ％；天气：晴

测试内容 最大直流电阻(mΩ)

110kV场地相邻设备间隔 17.42

110kV#1主变压器设备间隔 14.21

110kV#2主变压器设备间隔 15.36

35kV相邻开关柜设备间隔 12.11

35kV开关柜设备间隔与电缆沟 24.5

10kV相邻开关柜设备间隔 11.33

10kV开关柜设备间隔与电缆沟 22.74

10kV接地变及消弧线圈设备场地相邻设备间隔 18.56

10kV电容器组设备场地相邻设备间隔 16.48

主控场地 23.62

测试情况 经测试连接与同一接地网的各相邻设备接地线之间的电气接地导通完好，满足规程不应大于0.2Ω的要求.

结 论 合格

试验人员

一、实验目的

本次实验旨在通过实际操作，了解和掌握接地系统的基本原理和操作方法，验证接地系统在防止触电、保障人身安全和设备运行稳定方面的作用。同时，通过实验加深对接地电阻、接地电流、接地方式等概念的理解。

二、实验原理

接地系统是将电气设备的金属外壳或接地端子与大地之间通过接地电阻连接，使设备在发生故障时，故障电流能够迅速、安全地流入大地，从而避免触电事故的发生，并保护设备免受损害。

三、实验器材

1. 接地棒

2. 接地线

3. 测量接地电阻的仪器

4. 测量接地电流的仪器

5. 电压表

6. 电流表

7. 安全帽

8. 安全手套

9. 安全鞋

四、实验步骤

1. 准备阶段

（1）选择实验场地，确保场地干燥、平整，无积水。

（2）将接地棒插入地面，使其与土壤充分接触。

（3）将接地线一端连接到接地棒，另一端连接到待接地的设备。

2. 连接阶段

（1）将电压表并联连接在待接地的设备两端，用于测量设备电压。 （2）将电流表串联连接在待接地的设备回路中，用于测量接地电流。

（3）将安全帽、安全手套、安全鞋穿戴齐全，确保实验安全。

3. 实验阶段

（1）启动待接地的设备，观察电压表和电流表的示数。

（2）记录设备正常工作时的电压和接地电流。

（3）人为制造设备故障，如断开设备电源，观察接地电流的变化。

（4）记录设备故障时的接地电流。

4. 数据处理阶段

（1）计算接地电阻：根据实验数据，利用欧姆定律（R=U/I）计算接地电阻。

（2）分析接地电流变化，评估接地系统在故障情况下的保护效果。

五、实验结果与分析

1. 实验数据

| 设备状态 | 电压（V） | 接地电流（mA） | 接地电阻（Ω） |

| -------- | -------- | -------------- | ------------ |

| 正常工作 | 220 | 0 | 无限大 |

接地装置试验报告

工程名称：内威220KV新建工程

安装位置： 220KV变电站

试验性质：交接试验 环境温度：33℃ 湿度：45％

试验设备

序号 设备名称 设备型号 数量

1 万用表 FLUKE17B 1

2 大地网接地阻抗测试仪 NC665 1

3 接地导通测试仪 NC669 1

一、接地阻抗测试：

二、接地导通电阻测试： 试验仪器： NC665大地网接地阻抗测试仪

测试部位 接地阻抗值（Ω） 测试部位 接地阻抗值（Ω）

#1 220KV主变 0.240 #2 220KV主变 0.232

#3 220KV主变 0.218 #4 220KV主变 0.220

#5 220KV主变 0.207 #6 220KV主变 0.229

10KV第一预制箱 0.243 10KV第二预制箱 0.232

SVG区域 0.260 接地变区域 0.215

站用变区域 0.242 继电保护室区域 0.249

220KV变电站主地网 0.201 220KV GIS区域 0.210

规范要求值 本站设计要求，地网接地电阻不大于0.4Ω

试验仪器： NC669接地导通测试仪

测试部位 导通电阻值（mΩ）

#1 220KV主变接地线--#2 220KV主变接地线 13.9

#2 220KV主变接地线--#3 220KV主变接地线 12.3

#3 220KV主变接地线-- #4 220KV主变接地线 11.8

#4 220KV主变接地线--#5 220KV主变接地线 11.0

#5 220KV主变接地线--#6 220KV主变接地线 12.4

#6 220KV主变接地线--#1 SVG接地线 20.3

#1 SVG接地线--#2 SVG接地线 12.8 三、试验结果：

符合：GB 50150-2016《电气安装工程电气设备交接试验标准》要求

第1篇

一、实验目的

1. 了解接地保护的作用和原理。

2. 掌握接地保护设备的安装和使用方法。

3. 通过实验验证接地保护设备在接地故障时的保护效果。

二、实验原理

接地保护是一种防止电气设备发生触电事故的安全措施。当电气设备发生接地故障时，接地保护设备能够迅速切断故障电路，防止电流通过人体流入大地，从而保障人身安全。

接地保护原理：利用接地电阻和电流互感器（CT）来检测接地电流，当接地电流超过设定值时，接地保护设备立即动作，切断故障电路。

三、实验设备

1. 实验用电源：220V交流电源

2. 接地保护设备：1台

3. 接地线：若干

4. 电流表：1个

5. 电压表：1个

6. 线路开关：1个

7. 线路：若干

四、实验步骤

1. 将实验用电源接入线路开关，线路开关处于关闭状态。

2. 将接地保护设备的CT接入线路，CT的一端连接到线路，另一端连接到接地线。

3. 将接地线的一端连接到接地保护设备的接地端，另一端连接到接地体。

4. 将电流表和电压表分别接入线路和接地保护设备的输出端。 5. 打开线路开关，模拟接地故障，观察接地保护设备的动作情况。

6. 记录接地电流和电压值，分析接地保护设备在接地故障时的保护效果。

五、实验结果与分析

1. 在实验过程中，当模拟接地故障时，接地保护设备能够迅速动作，切断故障电路。

2. 通过实验数据可知，接地保护设备在接地故障时的保护效果良好，能够有效防止电流通过人体流入大地，保障人身安全。

六、实验结论

通过本次实验，我们了解了接地保护的作用和原理，掌握了接地保护设备的安装和使用方法。实验结果表明，接地保护设备在接地故障时能够迅速动作，有效防止电流通过人体流入大地，保障人身安全。

七、注意事项

1. 实验过程中，要注意安全，避免触电事故的发生。

2. 在安装接地保护设备时，要确保接地线连接牢固，避免因接地不良导致接地保护设备失效。

3. 在使用接地保护设备时，要定期检查设备是否正常工作，确保接地保护设备始终处于良好的工作状态。
