第四章 模拟调制
学习指导
4.1.1 要点
模拟调制的要点主要包括幅度调制、频率调制和相位调制的工作原理。
1. 幅度调制
幅度调制是用调制信号去控制载波信号的幅度，使之随调制信号作线性变化的过程。在时域上，已调信号的振幅随基带信号的规律成正比变化；在频谱结构上，它的频谱是基带信号频谱在频域内的简单平移。由于这种平移是线性的，因此，振幅调制通常又被称为线性调制。但是，这里的“线性”并不是已调信号与调制信号之间符合线性变换关系。事实上，任何调制过程都是一种非线性的变换过程。
幅度调制包括标准调幅（简称调幅）、双边带调幅、单边带调幅和残留边带调幅。
如果调制信号m(t)的直流分量为0，则将其与一个直流量A0相叠加后，再与载波信号相乘，就得到了调幅信号，其时域表达式为
AM0c0cc()()coscos()cos (4 - 1)stAmttAtmtt
如果调制信号m(t)的频谱为M(ω)，则调幅信号的频谱为
AM0cccc1()π()()()() (4 - 2)2SAMM
调幅信号的频谱包括载波份量和上下两个边带。上边带的频谱结构与原调制信号的频谱结构相同，下边带是上边带的镜像。由波形可以看出，当满足条件
|m(t)| A0 (4-3)
时，其包络与调制信号波形相同，因此可以用包络检波法很容易恢复出原始调制信号。否则，出现“过调幅”现象。这时用包络检波将发生失真，可以采用其他的解调方法，如同步检波。
调幅信号的一个重要参数是调幅度m，其定义为
00maxmin00maxmin()() (4 - 4)()()AmtAmtmAmtAmt
AM信号带宽BAM是基带信号最高频率分量fH的两倍。
第4章 数字媒体基础
一、文字信息在计算机内的表示
1．目前计算机中使用得最广泛的西文字符集及其编码是__ ASCII码____。
2．ASCII码中除了96个可打印字符外，还有__D____个控制字符
（A）16 （B）8 （C）64 （D）32
3．下列字符中，其ASCII编码值最大的是____C_____。
（A）9 （B）D （C）a （D）空格
4．数字“1”的ASCII码为十进制49，数字“9”的ASCII码为__D____。
（A）53 （B）56 （C）54 （D）57
5．“a”的ASCII码为97，“F”的ASCII码为___B___。
（A）71 （B）70 （C）68 （D）69
6．“H”的ASCII码为72，“f”的ASCII码为___A___。
（A）102 （B）101 （C）100 （D）103
7．GB2312国标字符集构成一个二维平面，共有_94___行94列。
8．GB2312中的行号又称为___区___号，列号又称为位号。
9．每个汉字可用它在GB2312中的区号和位号来表示，该编码称为__区位____码。
10．每个汉字的区位码加上32得到对应的国标码，是为了避免与___通信用的控制码___冲突。
11．在采用GB2312标准系统中，汉字内码的两个字节的最高位置“1”，是为了避免与__ ASCII
___码混淆不清。
16．GB2312国标字符集共有___D___汉字。
（A）8000多个 （B）4000多个 （C）10000多个 （D）6000多个
17．GB2312中的一级常用汉字，以汉语拼音为序，共有___C___个汉字。
（A）2755 （B）3008 （C）3755 （D）2008
18．GB2312中的二级常用汉字，以偏旁部首为序，共有___B___个汉字。
（A）3755 （B）3008 （C）2008 （D）2755
WORD格式可编辑
专业知识 整理分享 第四章模拟调制
4.1学习指导
4.1.1要点
模拟调制的要点主要包括幅度调制、频率调制和相位调制的工作原理。
1.幅度调制
幅度调制是用调制信号去控制载波信号的幅度，使之随调制信号作线性变化的过程。在
时域上，已调信号的振幅随基带信号的规律成正比变化；在频谱结构上，它的频谱是基带信
号频谱在频域内的简单平移。由于这种平移是线性的，因此，振幅调制通常又被称为线性调
制。但是，这里的“线性”并不是已调信号与调制信号之间符合线性变换关系。事实上，任
何调制过程都是一种非线性的变换过程。
幅度调制包括标准调幅（简称调幅）、双边带调幅、单边带调幅和残留边带调幅。
如果调制信号m(t)的直流分量为0，则将其与一个直流量A0相叠加后，再与载波信号相
乘，就得到了调幅信号，其时域表达式为
stAmttAtmtt
AM()0()cosc0cosc()cosc(4-1)
如果调制信号m(t)的频谱为M(ω)，则调幅信号的频谱为
1
S()πA()()M()M()(4-2) AM0cccc
2
调幅信号的频谱包括载波份量和上下两个边带。上边带的频谱结构与原调制信号的频谱
结构相同，下边带是上边带的镜像。由波形可以看出，当满足条件
|m(t)|A0(4-3)
时，其包络与调制信号波形相同，因此可以用包络检波法很容易恢复出原始调制信号。否则，
出现“过调幅”现象。这时用包络检波将发生失真，可以采用其他的解调方法，如同步检波。
调幅信号的一个重要参数是调幅度m，其定义为
m Am(t)Am(t) 0max0min
Am(t)Am(t) 0max0min (4-4)
AM信号带宽BAM是基带信号最高频率分量fH的两倍。
AM信号可以采用相干解调方法实现解调。当调幅度不大于1时，也可以采用非相干解
调方法，即包络检波，实现解调。
双边带信号的时域表达式为
stmtt
DSB()()cosc(4-5)

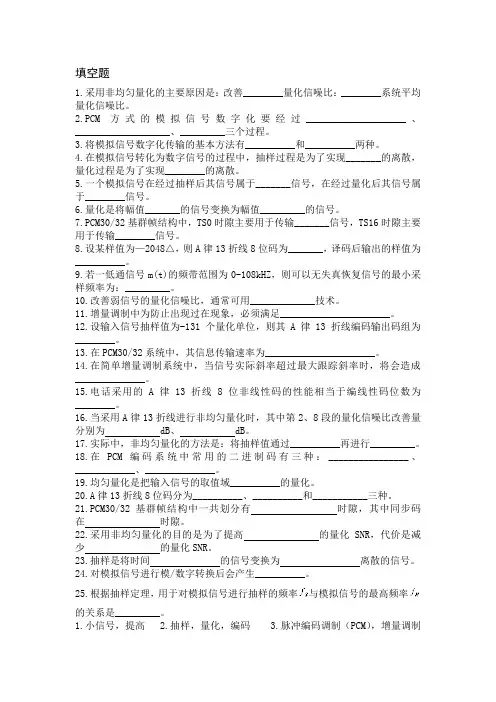

填空题
1.采用非均匀量化的主要原因是：改善________量化信噪比：________系统平均量化信噪比。
2.PCM方式的模拟信号数字化要经过____________________、___________________、_________三个过程。
3.将模拟信号数字化传输的基本方法有__________和__________两种。
4.在模拟信号转化为数字信号的过程中，抽样过程是为了实现_______的离散，量化过程是为了实现________的离散。
5.一个模拟信号在经过抽样后其信号属于_______信号，在经过量化后其信号属于________信号。
6.量化是将幅值_______的信号变换为幅值_________的信号。
7.PCM30/32基群帧结构中，TS0时隙主要用于传输_______信号，TS16时隙主要用于传输________信号。
8.设某样值为—2048△，则A律13折线8位码为_______，译码后输出的样值为__________。
9.若一低通信号m(t)的频带范围为0-108kHZ，则可以无失真恢复信号的最小采样频率为：_________。
10.改善弱信号的量化信噪比，通常可用_____________技术。
11.增量调制中为防止出现过在现象，必须满足______________________。
12.设输入信号抽样值为-131个量化单位，则其A律13折线编码输出码组为________。
13.在PCM30/32系统中，其信息传输速率为______________________。
14.在简单增量调制系统中，当信号实际斜率超过最大跟踪斜率时，将会造成______________。
15.电话采用的A律13折线8位非线性码的性能相当于编线性码位数为________。
16.当采用A律13折线进行非均匀量化时，其中第2、8段的量化信噪比改善量分别为
dB、 dB。
