管棚施工工艺流程图

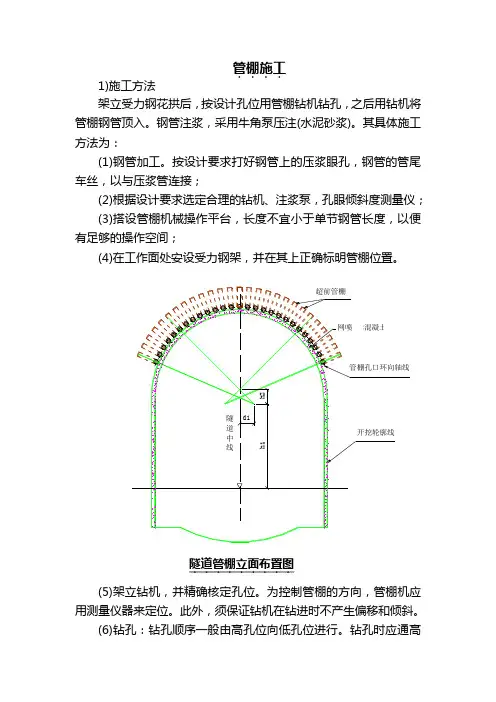

管棚施工．．．．

1)施工方法

架立受力钢花拱后，按设计孔位用管棚钻机钻孔，之后用钻机将管棚钢管顶入。钢管注浆，采用牛角泵压注(水泥砂浆)。其具体施工方法为：

(1)钢管加工。按设计要求打好钢管上的压浆眼孔，钢管的管尾车丝，以与压浆管连接；

(2)根据设计要求选定合理的钻机、注浆泵，孔眼倾斜度测量仪；

(3)搭设管棚机械操作平台，长度不宜小于单节钢管长度，以便有足够的操作空间；

(4)在工作面处安设受力钢架，并在其上正确标明管棚位置。

(5)架立钻机，并精确核定孔位。为控制管棚的方向，管棚机应用测量仪器来定位。此外，须保证钻机在钻进时不产生偏移和倾斜。

(6)钻孔：钻孔顺序一般由高孔位向低孔位进行。钻孔时应通高隧道管棚立面布置图．．．．．．．．． h2h1超前管棚 φ108 l=20.0m 间距0.4m每环按27根布置开挖轮廓线管棚孔口环向轴线网喷C18混凝土 厚15cm内轨顶面隧

道

中

线d1

压水，以便把孔内的土及碎碴冲出；

(7)检查钻孔的倾斜度和方向。

(8)顶入钢管：利用钻机将钢管逐节顶入孔内；如遇故障，需清孔，然后再将管插入；

(9)注浆：将压浆管插入钢管内，利用法兰盘牢固连接压浆头，防止压浆管退出伤人。使用牛角泵压注水泥砂浆。如下图所示：

注浆泵

压浆管 法兰盘

管棚钢管

注浆示意图．．．．． 2)工艺流程

3)工艺要求、标准

(1)钻孔孔位误差≤15cm，角度误差≤0.5°。钻孔仰角视孔深而定，一般控制在1°～2°。

(2)钻孔直径比管棚设计直径大20～30mm。成孔要孔壁圆\孔身直、深度够。

(3)管棚钢管材质、直径、壁厚及其注浆孔眼加工等符合设计要求。

(4)管棚的钢管接头要错开，以利整体受力。

(5)管棚长度达到设计值，纵向两组管棚的搭接长度符合规定。 搭设钻孔平台

架立钻机，确定孔位 安设钢花拱架，标明管位

钻 孔

检查孔眼

顶入钢管

钢管内外注浆 钢管加工

洞口及管棚施工方案

一、洞口刷坡施工

1．洞口采用机械刷坡，然后人工修整,清理防护岩面杂物，清除浮石及松动的岩石；用高压水冲洗坡面，并使岩面保持一定的湿度。

2．初喷：采用湿式喷射机喷射砼，移动式电动空压机供风，施作前先对机械进行技术检查，对水、风、电路进行检查，合格后方可运转，喷射混凝土分段、分片由下而上进行，向喷射机供料时要连续均匀，机器正常运转时，料斗内保持足够的存料，喷层厚度为3cm,厚度要均匀。

3．锚杆：锚杆采用ф22的螺纹钢,锚杆长度为3米.锚杆以梅花形布置,锚杆间距为1. 5米,布置到边缘不够1. 5米但大于0.5米时要加布一根锚杆.在岩面上确定锚杆孔位、进行钻孔，孔深及孔径应符合图纸要求。钻孔采用风动锚杆钻机或风钻凿岩机钻孔，钻至规定至深度后，用高压风吹孔，用牛角泵向孔内灌入水泥砂浆，并打入锚杆,锚杆外露部分不小于3cm以便挂网连接。孔口不满部分用泵补灌，再用砂浆将孔口抹平。锚杆布置见附图。

4．挂网：钢筋网加工车间集中加工，人工安装。安装过程中采用钢钎或木柱将网片顶至密贴坡面，然后将网片焊接在安设好的锚杆上固定,钢筋网片加工示意图为通用图,但边缘部分的钢筋网要用同型号钢筋封死。使用前，钢筋网须经试验合格，并除锈。在洞外分片制作，安装时要求焊接并且搭接长度不小于8cm，钢筋网采用人工铺设，利用锚杆连接牢固。

5．复喷：喷砼时，减小喷头至受喷面距离和风压以减少钢筋振动，降低回弹。钢筋网喷砼保护层厚度为5cm，保证钢筋网被覆盖完全。

6．刷坡线根据测量组放线定位确定

二、管棚施工顺序安排

以刷坡面为施工平台进行管棚工程的施工，隧道拱部范围内从中间向两侧施作(考虑围岩情况)。

三、施工工艺及方法 采取施工技术为：采用德国TT40水平导向钻机先成孔后跟管钻进完成管棚施工，一次完成。

1．施工机械布置

主机安置于施工钻孔处，主机中心线与管棚中心线应重合，液压动力系统和泥浆系统安置于主机边缘，隧道洞口砌筑泥浆池，用于储蓄施工后流出的泥浆。

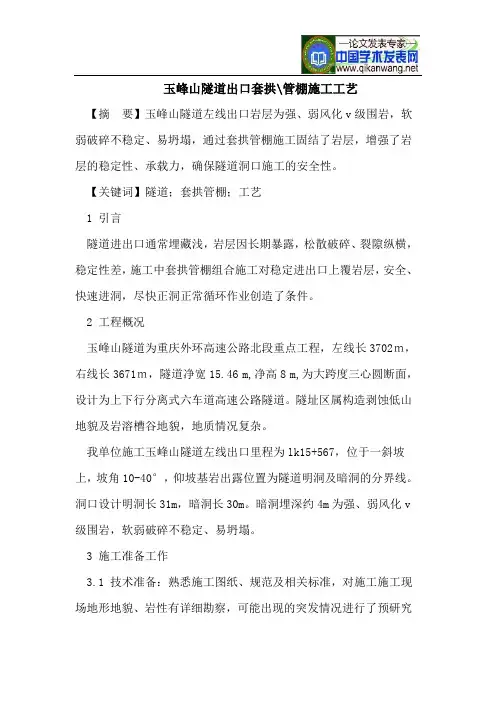

玉峰山隧道出口套拱\管棚施工工艺

【摘 要】玉峰山隧道左线出口岩层为强、弱风化v级围岩，软弱破碎不稳定、易坍塌，通过套拱管棚施工固结了岩层，增强了岩层的稳定性、承载力，确保隧道洞口施工的安全性。

【关键词】隧道；套拱管棚；工艺

1 引言

隧道进出口通常埋藏浅，岩层因长期暴露，松散破碎、裂隙纵横，稳定性差，施工中套拱管棚组合施工对稳定进出口上覆岩层，安全、快速进洞，尽快正洞正常循环作业创造了条件。

2 工程概况

玉峰山隧道为重庆外环高速公路北段重点工程，左线长3702ｍ，右线长3671ｍ，隧道净宽15.46 m,净高8 m,为大跨度三心圆断面，设计为上下行分离式六车道高速公路隧道。隧址区属构造剥蚀低山地貌及岩溶槽谷地貌，地质情况复杂。

我单位施工玉峰山隧道左线出口里程为lk15+567，位于一斜坡上，坡角10-40°，仰坡基岩出露位置为隧道明洞及暗洞的分界线。洞口设计明洞长31m，暗洞长30m。暗洞埋深约4m为强、弱风化v级围岩，软弱破碎不稳定、易坍塌。

3 施工准备工作

3.1 技术准备：熟悉施工图纸、规范及相关标准，对施工施工现场地形地貌、岩性有详细勘察，可能出现的突发情况进行了预研究

并编制专项预案；强化试验、监测工作。

3.2 组织、安全准备：各规章制度已建立，确保落实到各责任人；施工人员进行岗前培训，考核上岗，设备、机具运转正常；备料合格、充足；资金到位。

3.3 现场准备：明洞边坡、仰坡已开挖，根据现场量测监控实际情况及时施作边仰坡锚、网、喷坡面封闭作业。

4 施工工艺

4.1 设计参数

4.1.1 套拱支撑i20a工字钢5榀，间距45cm，套拱c20混凝土浇筑厚度80cm；φ150无缝钢管导向管壁厚为5mm，长200cm，环向间距35cm。

中铁十二局集团有限公司 管棚施工技术方案

1 管棚施工技术方案

一、 编制目的

以科学的施工方案，明确隧道管棚施工作业的工法、工艺流程、操作要点和相应的工艺标准,指导、规范施工作业.

二、编制依据

1. 《设计施工图》;

2. 施工合同、招标文件等合同文件；

3. 《公路隧道施工技术规范》；

4. 《公路隧道施工技术细则》;

5. 《公路工程质量检验评定标准》；

6. 《实施性施工组织设计》等施工指导性文件;

7. 《环境保护法》、《水土保持法》等法律、法规；

8. 《广东省高速公路建设标准化管理指南》等管理文件；

9. 本集团公司拥有的相关施工经验、工法、技术、专利及施工要素配置。

二、 适用范围

九嶷山隧道出口管棚施工。

三、 工程概况

二广高速公路粤境连州三水至怀集怀城段起自湘粤两省交界的南风坳，接在建的二广高速公路湘境永州至南山段，经三水瑶族乡、两岸镇、连州市区、三江镇（连南县城）、吉田镇（连山县城）、福堂镇、中洲镇，终于广东省肇庆市怀城镇，接在建的二广高速公路怀集至三水段。

第1标段起于湘粤两省交界的南风坳,终于三水瑶族乡的沙坪村，长3。700公里（右线计）。 中铁十二局集团有限公司 管棚施工技术方案

2 本合同段内九嶷山隧道位于广东省连州市三水瑶族乡牛洞村与湖南省蓝山县所城镇半山村交界处.线路所经之处地貌以丘陵山地为主，地表起伏较大；隧道进出口处覆盖较薄,为第四系全新统坡残积层，基岩为燕山晚期花岗岩（γ52）；洞身基岩出露较好,节理发育,岩体破碎。

九嶷山隧道全长6400。1m，本标段为广东境内部分，起终点里程为YK0+000～YK2+815（ZK0+000～ZK2+817），长2815m（2817m）。
