温度传感器

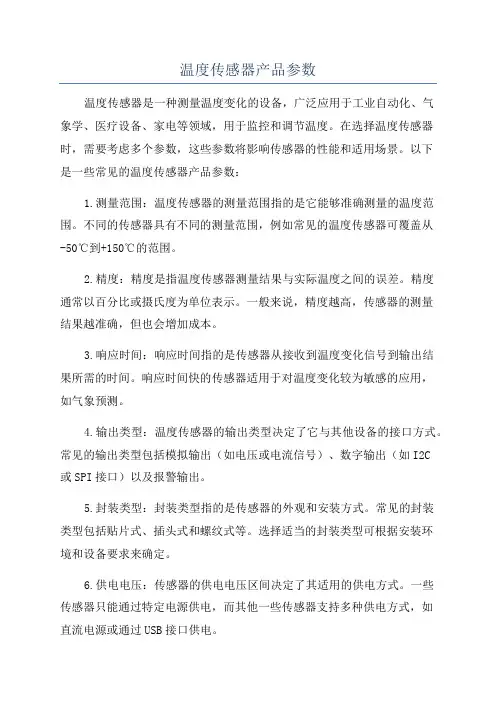

温度传感器产品参数

温度传感器是一种测量温度变化的设备，广泛应用于工业自动化、气象学、医疗设备、家电等领域，用于监控和调节温度。在选择温度传感器时，需要考虑多个参数，这些参数将影响传感器的性能和适用场景。以下是一些常见的温度传感器产品参数：

1.测量范围：温度传感器的测量范围指的是它能够准确测量的温度范围。不同的传感器具有不同的测量范围，例如常见的温度传感器可覆盖从-50℃到+150℃的范围。

2.精度：精度是指温度传感器测量结果与实际温度之间的误差。精度通常以百分比或摄氏度为单位表示。一般来说，精度越高，传感器的测量结果越准确，但也会增加成本。

3.响应时间：响应时间指的是传感器从接收到温度变化信号到输出结果所需的时间。响应时间快的传感器适用于对温度变化较为敏感的应用，如气象预测。

4.输出类型：温度传感器的输出类型决定了它与其他设备的接口方式。常见的输出类型包括模拟输出（如电压或电流信号）、数字输出（如I2C或SPI接口）以及报警输出。

5.封装类型：封装类型指的是传感器的外观和安装方式。常见的封装类型包括贴片式、插头式和螺纹式等。选择适当的封装类型可根据安装环境和设备要求来确定。

6.供电电压：传感器的供电电压区间决定了其适用的供电方式。一些传感器只能通过特定电源供电，而其他一些传感器支持多种供电方式，如直流电源或通过USB接口供电。 7.阻抗：传感器的阻抗是指传感器对电流的阻碍程度。不同类型的传感器具有不同的阻抗特性，选择合适的阻抗可以确保传感器与其他电路的兼容性。

8.工作温度：工作温度是指传感器正常工作所需的温度范围。传感器应能在规定的工作温度范围内稳定工作，以确保测量结果的准确性和稳定性。

9.耐压能力：耐压能力是指传感器能够承受的最大压力。一些应用环境可能存在高压情况，因此要选择具有足够耐压能力的传感器。

10.特殊功能：一些温度传感器具有特殊的功能，如防水、防腐蚀、抗干扰等。选择具有特殊功能的传感器可以提高其耐用性和稳定性。

温度传感器国家标准

温度传感器是一种用来感知和测量环境温度的装置，广泛应用于工业控制、医疗设备、家用电器等领域。为了保证温度传感器的准确性和可靠性，国家对其进行了标准化管理，以确保产品质量和安全性。

首先，温度传感器国家标准对传感器的测量范围和精度进行了规定。不同的应用场景对温度测量的精度要求不同，国家标准根据具体需求对测量范围和精度进行了详细的规定，以满足不同行业的需求。

其次，国家标准对温度传感器的安全性能进行了严格要求。温度传感器在工业生产和医疗设备中应用广泛，因此其安全性能至关重要。国家标准规定了温度传感器在不同环境条件下的安全性能指标，包括耐高温、耐低温、抗干扰能力等方面的要求，以确保传感器在各种极端环境下的稳定性和可靠性。

此外，国家标准还对温度传感器的外观和包装进行了规定。良好的外观设计和合理的包装可以提升产品的整体形象，国家标准对传感器的外观要求进行了详细规定，包括外形尺寸、外壳材料、标识和包装等方面的要求，以确保产品在运输和使用过程中不受损坏，保证产品质量和安全性。

最后，国家标准还对温度传感器的性能测试和认证进行了规定。温度传感器的性能测试是保证产品质量的重要环节，国家标准对传感器的性能测试方法和测试要求进行了详细规定，以确保产品符合国家标准的要求。同时，国家标准还对温度传感器的认证程序进行了规定，包括认证机构的资质要求、认证流程和认证标志的使用等方面的规定，以保证认证结果的可信度和权威性。

总之，温度传感器国家标准的出台和实施，对于提升产品质量、保障消费者权益、促进产业发展具有重要意义。只有严格遵守国家标准，才能生产出安全可靠的温度传感器产品，为社会和经济发展做出更大的贡献。

热水壶温度传感器工作原理

热水壶温度传感器是一种能够测量水温的装置，它通过感知水温的变化，将这些信息转化为电信号，进而将其传输到控制系统中。在热水壶中，温度传感器起着非常重要的作用，它能够帮助用户了解水温的变化，并确保水温在合适的范围内。

热水壶温度传感器的工作原理主要基于热敏电阻的特性。热敏电阻是一种电阻值会随温度变化而变化的电子元件。在热水壶中，温度传感器通常使用的是负温度系数（Negative Temperature

Coefficient，NTC）热敏电阻。当温度升高时，NTC热敏电阻的电阻值会下降，反之则会上升。

热水壶温度传感器的基本工作原理是通过将NTC热敏电阻连接到一个电路中，然后利用电路中的电流和电压进行测量。具体而言，传感器电路通常由一个恒定电流源和一个测量电压的电路组成。

在测量过程中，恒定电流源会通过NTC热敏电阻，产生一个与温度相关的电压信号。这个电压信号会在测量电压电路中进行测量和转换，最终转化为数字信号，供控制系统使用。

为了确保测量的准确性，热水壶温度传感器通常需要进行校准。校准过程中，可以通过将热水壶中的水温与传感器测量到的温度进行对比，来确定传感器的准确性。一般情况下，校准过程会在制造阶段进行，以确保每个传感器都能够提供准确可靠的温度测量结果。

除了热敏电阻，热水壶温度传感器还可以使用其他类型的温度传感器，如热电偶（thermocouple）或者热电阻（RTD）。热电偶通过测量两个不同材料之间的温差产生电压信号，而热电阻则是利用金属电阻随温度变化的特性进行测量。这些传感器都可以提供精确的温度测量结果，但在热水壶中，NTC热敏电阻是最常用的选择，因为它们成本低廉且易于集成在热水壶的设计中。

总结起来，热水壶温度传感器利用热敏电阻的特性，通过测量电流和电压来感知水温的变化，并将其转化为数字信号输出给控制系统。这些传感器的工作原理简单而有效，为热水壶提供了精确的温度测量，并确保用户能够在合适的温度范围内享用热水。

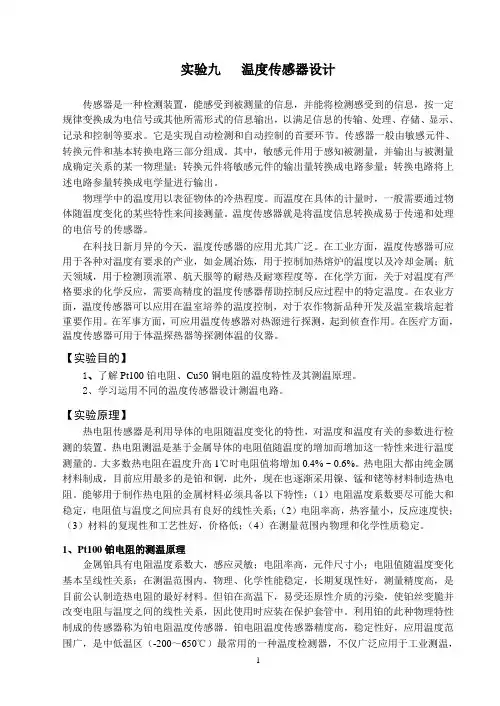

1 实验九 温度传感器设计

传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。它是实现自动检测和自动控制的首要环节。传感器一般由敏感元件、转换元件和基本转换电路三部分组成。其中，敏感元件用于感知被测量，并输出与被测量成确定关系的某一物理量；转换元件将敏感元件的输出量转换成电路参量；转换电路将上述电路参量转换成电学量进行输出。

物理学中的温度用以表征物体的冷热程度。而温度在具体的计量时，一般需要通过物体随温度变化的某些特性来间接测量。温度传感器就是将温度信息转换成易于传递和处理的电信号的传感器。

在科技日新月异的今天，温度传感器的应用尤其广泛。在工业方面，温度传感器可应用于各种对温度有要求的产业，如金属冶炼，用于控制加热熔炉的温度以及冷却金属；航天领域，用于检测顶流罩、航天服等的耐热及耐寒程度等。在化学方面，关于对温度有严格要求的化学反应，需要高精度的温度传感器帮助控制反应过程中的特定温度。在农业方面，温度传感器可以应用在温室培养的温度控制，对于农作物新品种开发及温室栽培起着重要作用。在军事方面，可应用温度传感器对热源进行探测，起到侦查作用。在医疗方面，温度传感器可用于体温探热器等探测体温的仪器。

【实验目的】

1、了解Pt100铂电阻、Cu50铜电阻的温度特性及其测温原理。

2、学习运用不同的温度传感器设计测温电路。

【实验原理】

热电阻传感器是利用导体的电阻随温度变化的特性，对温度和温度有关的参数进行检测的装置。热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。大多数热电阻在温度升高1℃时电阻值将增加0.4% ~ 0.6%。热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在也逐渐采用镍、锰和铑等材料制造热电阻。能够用于制作热电阻的金属材料必须具备以下特性：（1）电阻温度系数要尽可能大和稳定，电阻值与温度之间应具有良好的线性关系；（2）电阻率高，热容量小，反应速度快；（3）材料的复现性和工艺性好，价格低；（4）在测量范围内物理和化学性质稳定。
