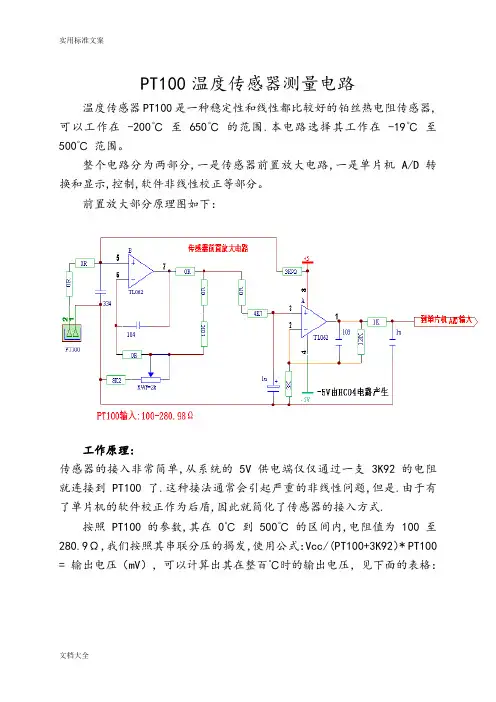

文档大全 PT100温度传感器测量电路

温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃ 至 650℃ 的范围.本电路选择其工作在 -19℃ 至

500℃ 范围。

整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分。

前置放大部分原理图如下：

工作原理:

传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.

按照 PT100 的参数,其在 0℃ 到 500℃ 的区间内,电阻值为 100 至

280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100

= 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：

实用标准文案

文档大全 温度 ℃ PT100 阻值 Ω 传感两端电压 mV

0 100.00 124.38

1 100.39 124.8

50 119.40 147.79

100 138.51 170.64

150 157.33 192.93

200 175.86 214.68

250 194.10 235.90

300 212.05 256.59

350 229.72 276.79

400 247.09 296.48

450 264.18 315.69

500 280.98 334.42

单片机的 10 位 A/D 在满度量程下，最大显示为 1023 字，为了得到

PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ，（Vcc＝系统供电＝5V），可以得到放大倍数为

温度传感器国家标准

温度传感器是一种用来感知和测量环境温度的装置，广泛应用于工业控制、医疗设备、家用电器等领域。为了保证温度传感器的准确性和可靠性，国家对其进行了标准化管理，以确保产品质量和安全性。

首先，温度传感器国家标准对传感器的测量范围和精度进行了规定。不同的应用场景对温度测量的精度要求不同，国家标准根据具体需求对测量范围和精度进行了详细的规定，以满足不同行业的需求。

其次，国家标准对温度传感器的安全性能进行了严格要求。温度传感器在工业生产和医疗设备中应用广泛，因此其安全性能至关重要。国家标准规定了温度传感器在不同环境条件下的安全性能指标，包括耐高温、耐低温、抗干扰能力等方面的要求，以确保传感器在各种极端环境下的稳定性和可靠性。

此外，国家标准还对温度传感器的外观和包装进行了规定。良好的外观设计和合理的包装可以提升产品的整体形象，国家标准对传感器的外观要求进行了详细规定，包括外形尺寸、外壳材料、标识和包装等方面的要求，以确保产品在运输和使用过程中不受损坏，保证产品质量和安全性。

最后，国家标准还对温度传感器的性能测试和认证进行了规定。温度传感器的性能测试是保证产品质量的重要环节，国家标准对传感器的性能测试方法和测试要求进行了详细规定，以确保产品符合国家标准的要求。同时，国家标准还对温度传感器的认证程序进行了规定，包括认证机构的资质要求、认证流程和认证标志的使用等方面的规定，以保证认证结果的可信度和权威性。

总之，温度传感器国家标准的出台和实施，对于提升产品质量、保障消费者权益、促进产业发展具有重要意义。只有严格遵守国家标准，才能生产出安全可靠的温度传感器产品，为社会和经济发展做出更大的贡献。

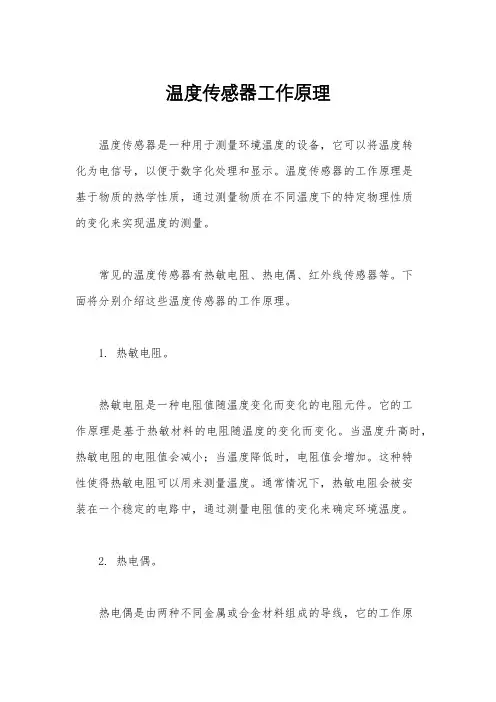

温度传感器工作原理

温度传感器是一种用于测量环境温度的设备，它可以将温度转化为电信号，以便于数字化处理和显示。温度传感器的工作原理是基于物质的热学性质，通过测量物质在不同温度下的特定物理性质的变化来实现温度的测量。

常见的温度传感器有热敏电阻、热电偶、红外线传感器等。下面将分别介绍这些温度传感器的工作原理。

1. 热敏电阻。

热敏电阻是一种电阻值随温度变化而变化的电阻元件。它的工作原理是基于热敏材料的电阻随温度的变化而变化。当温度升高时，热敏电阻的电阻值会减小；当温度降低时，电阻值会增加。这种特性使得热敏电阻可以用来测量温度。通常情况下，热敏电阻会被安装在一个稳定的电路中，通过测量电阻值的变化来确定环境温度。

2. 热电偶。

热电偶是由两种不同金属或合金材料组成的导线，它的工作原理是基于两种不同材料在温度变化下产生的电动势。当两种不同材料的接触点处于不同温度时，会产生一个电动势，这个电动势的大小与两种材料的温度差有关。通过测量这个电动势的大小，可以确定两种材料接触点的温度差，从而得到环境的温度。

3. 红外线传感器。

红外线传感器是一种利用红外线辐射来测量物体表面温度的传感器。它的工作原理是基于物体表面温度与其红外辐射的关系。物体的表面温度越高，其红外辐射的能量越大。红外线传感器通过测量物体表面的红外辐射能量来确定物体的温度。这种传感器通常被应用于需要远距离、非接触式测温的场合。

综上所述，温度传感器的工作原理是基于物质的热学性质来实现温度的测量。不同类型的温度传感器通过不同的原理来实现温度的测量，但它们的共同目标是将温度转化为电信号，以便于数字化处理和显示。温度传感器在工业控制、医疗设备、家用电器等领域都有着广泛的应用，它们的工作原理的深入理解对于提高温度测量的准确性和稳定性具有重要意义。

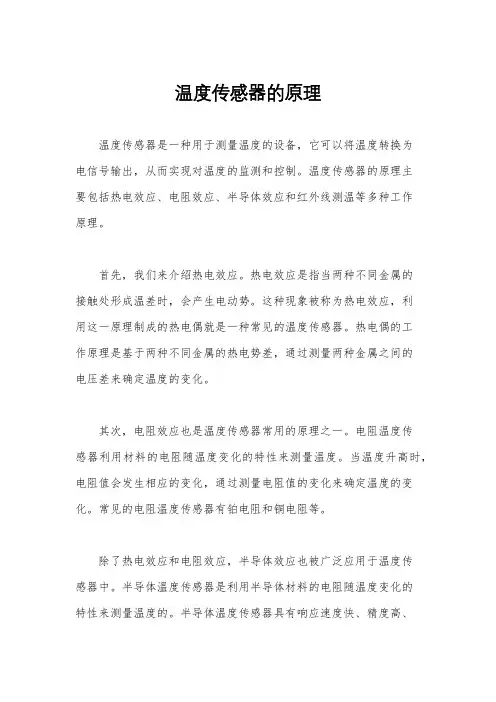

温度传感器的原理

温度传感器是一种用于测量温度的设备，它可以将温度转换为电信号输出，从而实现对温度的监测和控制。温度传感器的原理主要包括热电效应、电阻效应、半导体效应和红外线测温等多种工作原理。

首先，我们来介绍热电效应。热电效应是指当两种不同金属的接触处形成温差时，会产生电动势。这种现象被称为热电效应，利用这一原理制成的热电偶就是一种常见的温度传感器。热电偶的工作原理是基于两种不同金属的热电势差，通过测量两种金属之间的电压差来确定温度的变化。

其次，电阻效应也是温度传感器常用的原理之一。电阻温度传感器利用材料的电阻随温度变化的特性来测量温度。当温度升高时，电阻值会发生相应的变化，通过测量电阻值的变化来确定温度的变化。常见的电阻温度传感器有铂电阻和铜电阻等。

除了热电效应和电阻效应，半导体效应也被广泛应用于温度传感器中。半导体温度传感器是利用半导体材料的电阻随温度变化的特性来测量温度的。半导体温度传感器具有响应速度快、精度高、体积小等优点，因此在工业领域得到了广泛的应用。

另外，红外线测温也是一种常见的温度传感器原理。红外线测温利用物体表面的红外辐射能量与其温度成正比的特性，通过测量物体表面的红外辐射能量来确定物体的温度。这种原理在工业生产中广泛用于对高温物体的测温，具有非接触、快速、准确的特点。

综上所述，温度传感器的原理涉及了热电效应、电阻效应、半导体效应和红外线测温等多种工作原理。不同的原理适用于不同的场景和要求，可以根据具体的应用需求选择合适的温度传感器类型。随着科技的不断发展，温度传感器的原理和技术也在不断创新和完善，为各行各业的温度监测和控制提供了更加可靠和精准的解决方案。
