美国标准法兰大全

美标与国标压力、管径、法兰关系对照表

ANSI是美国国家标准学会（AMERICAN NATIONAL STANDARDS INSTITUTE:

ANSI）的简称。

一、美标压力与公称压力关系

ANSI标准压力磅级与公称压力的关系表

序号 ANSI标准压力级

Class 公称压力PN

MPa Bar Kgf/cm2

1

150

2.0

20

20.4

2

300

5.0

50

51.0

3

400

6.8

68

69.4

4

600

10.0

100

102.0

5

800

13.5

1358

137.7

6

900

15.0

150

153.0

7

1500

25.0

250

255.0

8

2500

42.0

420

428.0

9

3000

50.5

505

515.0

10

3500

59.0

590

601.0 1bf/in2=6894.757Pa=0.00689Mpa=0.0689bar

1kgf/cm2=14.22bf/in2=0.9807bar

1bar=14.5bf/in2=1.02kgf/cm2

ASME标准压力磅级与公称压力的关系表

ASME磅级

ASME Class

150

300

400

600

800

900

1500

2500

公称压力

MPa

0.6 MPa

1.0 MPa

1.6 MPa

2.0 MPa

2.5 MPa

4.0 MPa

5.0 MPa

6.4

MPa

10.0 MPa

-

15.0 MPa

25.0 MPa

42.0 MPa

公称压力

PN

PN6

PN10

PN16

PN20

PN25

.钢制管法兰ASME/ANSL B 16.5a -1992 B 16.47-1996 .

Class150～Class600 Class900～Class1500 CLASS 150 RF

(PN2.0MPa) DN NPS D K L 螺栓n-Th d f C

25 1 108 74.5 15 4-M14 51 2 12

40 11/2 127 98.5 15 4-M14 73 2 15

50 2 152 120.5 18 4-M16 92 2 16

65 21/2 178 139.5 18 4-M16 105 2 18

80 3 190 152.5 18 4-M16 127 2 19

100 4 229 190.5 18 8-M16 157 2 24

125 5 254 216 22 8-M20 186 2 24

150 6 279 241.5 22 8-M20 216 2 26

200 8 343 298.5 22 8-M20 270 2 29

250 10 406 362 26 12-M24 324 2 31

300 12 483 432 26 12-M24 381 2 32

350 14 533 476 29 12-M27 413 2 35

400 16 579 540 29 16-M27 470 2 37

450 18 635 578 32 16-M30 533 2 40

500 20 699 635 32 20-M30 584 2 43

600 24 813 749.5 35 20-M33 692 2 48

700 28 927 863.5 35 28-M33 800 2 72

800 32 1060 978 41 28-M39 914 2

81

CLASS 300 RF

(PN5.0MPa) DN NPS D K L 螺栓n-Th d f C

25 1 124 89 19 4-M16 51 2 18

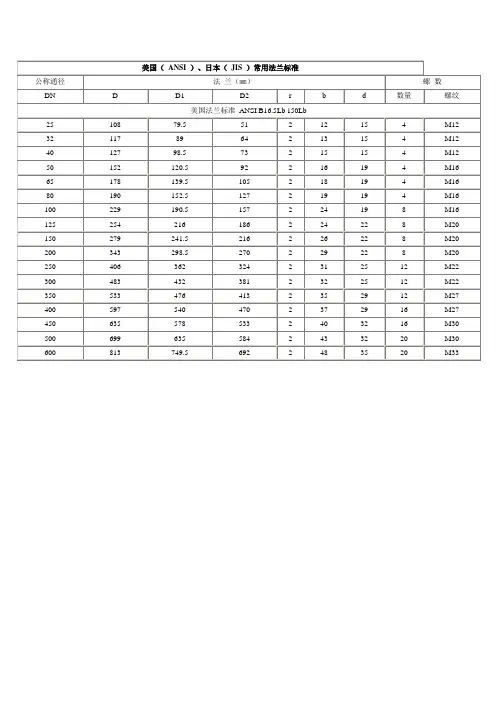

美国（ ANSI ）、日本（ JIS ）常用法兰标准

公称通径 法 兰（㎜） 螺 数

DN D D1 D2 r b d 数量 螺纹

美国法兰标准 ANSI B16.5Lb 150Lb

25 108 79.5 51 2 12 15 4 M12

32 117 89 64 2 13 15 4 M12

40 127 98.5 73 2 15 15 4 M12

50 152 120.5 92 2 16 19 4 M16

65 178 139.5 105 2 18 19 4 M16

80 190 152.5 127 2 19 19 4 M16

100 229 190.5 157 2 24 19 8 M16

125 254 216 186 2 24 22 8 M20

150 279 241.5 216 2 26 22 8 M20

200 343 298.5 270 2 29 22 8 M20

250 406 362 324 2 31 25 12 M22

300 483 432 381 2 32 25 12 M22

350 533 476 413 2 35 29 12 M27

400 597 540 470 2 37 29 16 M27

450 635 578 533 2 40 32 16 M30

500 699 635 584 2 43 32 20 M30

600 813 749.5 692 2 48 35 20 M33

日本法兰标准 JIS B2212 10K

公称通径 法 兰（㎜） 螺 数

美标、国标法兰尺寸对照表

美标和国标法兰尺寸是在工业领域中常见的两种不同的标准尺寸。美标法兰尺寸是指符合美国标准的法兰尺寸，而国标法兰尺寸是指符合中国国家标准的法兰尺寸。两种标准尺寸在尺寸规格上有一定的差异，下面将详细介绍美标和国标法兰尺寸的对照表。

首先，我们先来了解一下美标法兰尺寸。美标法兰尺寸一般采用英寸（inch）作为单位，常见的美标法兰尺寸有150lb、300lb、600lb、900lb、1500lb和2500lb等级。下面是美标法兰尺寸的对照表：

美标法兰尺寸 外径（OD） 内径（ID） 螺孔数量 螺孔直径

1/2" 3.50" 1.88" 4 0.62"

3/4" 4.62" 2.50" 4 0.62"

1" 4.88" 2.88" 4 0.62"

1-1/4" 5.25" 3.50" 4 0.62"

1-1/2" 5.50" 3.88" 4 0.62"

2" 6.00" 4.62" 4 0.75"

2-1/2" 7.00" 5.00" 4 0.75"

3" 7.50" 5.50" 4 0.75"

4" 9.00" 6.19" 8 0.88"

5" 10.00" 7.69" 8 0.88"

6" 11.00" 8.75" 8 0.88"

8" 13.50" 10.88" 8 0.88"

10" 16.00" 12.75" 12 0.88"

12" 19.00" 15.00" 12 1.00"

接下来，我们来了解一下国标法兰尺寸。国标法兰尺寸一般采用毫米（mm）作为单位，常见的国标法兰尺寸有PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0、PN16.0、PN25.0、PN40.0、PN63.0和PN100.0等级。下面是国标法兰尺寸的对照表：

国标法兰尺寸 外径（OD） 内径（ID） 螺孔数量 螺孔直径

DN10 90 14 4 14

DN15 95 20 4 14
