浅谈10kV配电变压器的选择安装及交接试验

３８　内　蒙古电力技术　ＩＮＮＥＲ　ＭＯＮＧＯＬＩＡ　ＥＬＥＣＴＲＩＣ　ＰＯＷＥＲ　２００６年第２４卷第２期　浅谈乌海电业局１０　ｋＶ配电变压器的选择与安装　Ｓｉｍｐｌｅ　Ｄｉｓｃｕｓｓｉｏｎ　ｏｎ　Ｏｐｔｉｏｎ　ａｎｄ　Ｅｒｅｃｔｉｏｎ　ｏｆ　１０　ｋＶ　Ｄｉｓｔｒｉｂｕｔｉｏｎ　Ｔｒａｎｓｆｏｒｍｅｒ　ｉｎ　Ｗｕｈａｉ　Ｅｌｅｃｔｒｉｃ　Ｐｏｗｅｒ　Ｂｕｒｅａｕ　

孙伟红，张志强，赵海林　（乌海电业局，内蒙古　海勃湾０１６０００）　【摘要】介绍了乌海电业局配网建设与改造中，　配电变压器位置、型号及容量的选择方法，以及安装　配电变压器台架时，各种电气设备、引下线和接地装　置的安装要求与方法。　［关键词】配电变压器；台架安装；接地装置　【中图分类号】ＴＭ４０５　［文献标识码】Ｂ　［文章编号】ｌ００８—６２１８（２００６）０２—００３８—０３　随着乌海地区经济的快速发展，配网负荷迅速　增加，用户对电能质量及可靠性的要求越来越高。乌　海电业局根据用户的需求，加大了城农网基本建设　的投资力度，加快了建设与改造１０　ｋＶ配电网络的　速度。改造中，部分配电变压器选用新型的节能型变　压器，并留有远方终端接口，设置了专用通道，可对　配电变压器进行监控，为逐步实现本局配网自动化　奠定了基础。而配电变压器的选择及台架安装是该　项工作的重要环节，它对配电变压器的布置结构、连　续稳定经济运行、维护、供电可靠性等方面起着决定　性作用。现就乌海电业局１０　ｋＶ配网建设与改造中，　配电变压器选择与台架安装的技术原则、安装方式　及方法进行论述。　

１　配电变压器的选择　

１．１　位置选择　由于城区负荷分布比较集中，所以配电变压器　应尽可能选择在负荷中心或重要负荷附近；农村村　民居住很分散，每个居住点只有几户到几十户，部分　超过百户，很少超过４００户以上的，而且各户之间相　距较远，从几百米到数十公里以上，因此农村配电变　压器的台区应按“小容量、密布点、短半径”的原则来　选择。变压器应尽可能选择在负荷中心或重要负荷　附近，还应尽量避开车辆、行人较多的场所，选择在　地质较好，地势平坦，便于更换和检修的地方。为了　满足低压线路末端电压质量的要求，低压４００　Ｖ供　电半径一般不大于３５０　ｍ，城区不大于２５０　ｍ，繁华　或重要负荷区不大于１５０　ｍ，这样的分布方式，可有　效缩短低压供电网络，减小低压线损，提高供电质　量。　１．２容量选择　合理选择变压器的容量是变压器经济运行的前　提。近几年，乌海地区城、农网改造后的电能质量有　了较大的提高，供电可靠稳定，从而促进了地区经济　的蓬勃发展，大量家用电器已进入居民家庭，用电负　荷大幅增加。选择配电变压器的容量时，应考虑城区　和农村用电的区别，选择比现有负荷容量大的变压　器。但选择时应注意：容量不能太小，否则用电负荷　稍有增加，将会引起变压器超负荷运行，负载损耗增　加，长期超负荷运行会烧毁变压器；如果配电变压器　容量选择的太大，将出现“大马拉小车”的现象，其容　量不能充分利用，空载损耗增加。因此：选择配电变　压器的容量时，应在现有用电负荷的基础上，按５～　１０　ａ用电负荷增长来考虑，根据用电负荷应占变压　器容量的６０％～７Ｏ％来选择。乌海电业局根据本地区　实际用电负荷特点，城区居民用电采取ｌ户（一户按　使用负荷达到６　ｋＷ为计算单位）配ｌ台配电变压　器的分布方式，用电负荷同时率为Ｏ．７来考虑，其容　量一般在３０～２５０　ｋＶＡ之间选择，当满足不了负荷　需求时，如为季节性负荷可短期调整为３１５　ｋＶＡ使　用，如为长期负荷应增装变压器；农村地区农灌时用　电量大大增加，根据农网用电特点，采取“一大一小”　的配置方式，即农灌时用大容量变压器，非农灌时用　小容量变压器，以使变压器的容量得到充分利用。为　【收稿日期】２￣５－１ｌ－１４　【作者简介】孙伟红（１９６８一），女，毕业于内蒙古工业大学电力学院，学士学位，工程师，现主要从事电力职工专业技术培训工作。

龙源期刊网

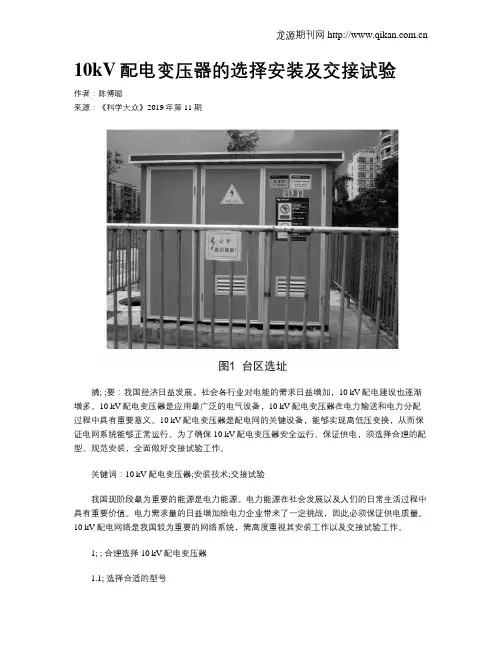

10kV配电变压器的选择安装及交接试验

作者：陈博聪

来源：《科学大众》2019年第11期

摘; ;要：我国经济日益发展，社会各行业对电能的需求日益增加，10 kV配电建设也逐渐增多。10 kV配电变压器是应用最广泛的电气设备，10 kV配电变压器在电力输送和电力分配过程中具有重要意义。10 kV配电变压器是配电网的关键设备，能够实现高低压变换，从而保证电网系统能够正常运行。为了确保10 kV配电变压器安全运行、保证供电，须选择合理的配型、规范安装，全面做好交接试验工作。

关键词：10 kV配电变压器;安装技术;交接试验

我国现阶段最为重要的能源是电力能源。电力能源在社会发展以及人们的日常生活过程中具有重要价值。电力需求量的日益增加给电力企业带来了一定挑战，因此必须保证供电质量。10 kV配电网络是我国较为重要的网络系统，需高度重视其安装工作以及交接试验工作。

1; ; 合理选择10 kV配电变压器

1.1; 选择合适的型号

２６８　江西化工　２００６年第４期　

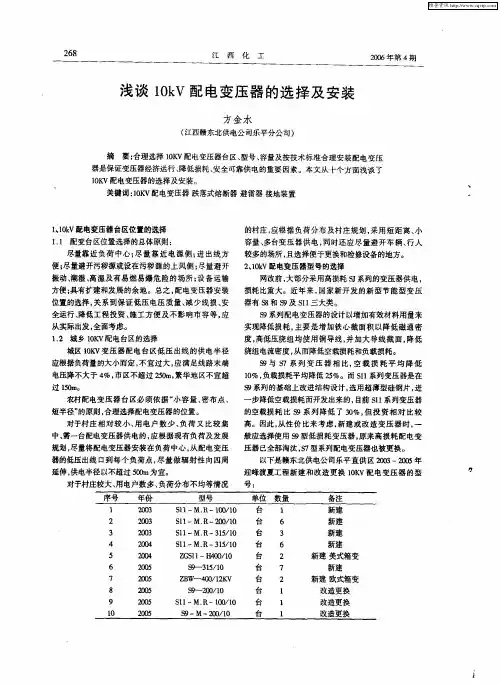

浅谈１０ｋＶ配电变压器的选择及安装　

方金水　

（江西赣东北供电公司乐平分公司）　

摘要：合理选择１０ＫＶ配电变压器台区、型号、容量及按技术标准合理安装配电变压　

器是保证变压器经济运行、降低损耗、安全可靠供电的重要因素。本文从十个方面浅谈了　

ＩＯＫＶ配电变压器的选择及安装。　

关键词：１０ＫＶ配电变压器跌落式熔断器避雷器接地装置　

１、１０ｋＶ配电变压器台区位置的选择　

１。１配变台区位置选择的总体原则：　

尽量靠近负荷中心；尽量靠近电源侧；进出线方　

便；尽量避开污秽源或设在污秽源的上风侧；尽量避开　

振动、潮湿、高温及有易燃易爆危险的场所；设备运输　

方便；具有扩建和发展的余地。总之。配电变压器安装　

位置的选择，关系到保证低压电压质量、减少线损、安　

全运行、降低工程投资、施工方便及不影响市容等，应　

从实际出发。全面考虑。　

１．２城乡１０ＫＶ配电台区的选择　

城区１０ＫＶ变压器配电台区低压出线的供电半径　

应根据负荷量的大小而定，不宜过大，应满足线路末端　

电压降不大于４％。市区不超过２５０ｍ，繁华地区不宜超　

过１５０ｍ。　

农村配电变压器台区必须依据“小容量、密布点、　

短半径”的原则，合理选择配电变压器的位置。　

对于村庄相对较小、用电户数少、负荷又比较集　

中、需一台配电变压器供电的，应根据现有负荷及发展　

规划，尽量将配电变压器安装在负荷中心，从配电变压　

器的低压出线口到每个负荷点，尽量做辐射性向四周　

延伸，供电半径以不超过５００ｍ为宜。　的村庄，应根据负荷分布及村庄规划，采用短距离、小　

容量、多台变压器供电，同时还应尽量避开车辆、行人　

较多的场所，且选择便于更换和检修设备的地方。　

２、１０ｋＶ配电变压器型号的选择　

网改前，大部分采用高损耗ｓＪ系列的变压器供电，　

损耗比重大。近年来，国家新开发的新型节能型变压　

器有Ｓ８和ｓ９及Ｓｌｌ三大类。　

ｓ９系列配电变压器的设计以增加有效材料用量来　

浅谈10kV配电变压器的选择安装及交接试验

在我国进入21世纪的新时期，随着我国电力事业的发展和电网改造的深入，作为电力系统中关键的设备，配电变压器的选择及安装显得尤为重要。本文就如何合理选择10kV配电变压器以及其安装的正确方式进行了阐述。

标签：10kV配电变压器;农网改造;选择;安装

引言

配电变压器作为直接向终端用户供电的设备，一般安装在电力用户密集区域，由于这部分区域线路、元件相互交叉，给变压器的安装提升了一定难度，因此，提高配电设备安装质量及准确可靠的交接试验，是保证配电网安全运行，保障优质电能输送的有效手段。通过探究10kV配电变压器的安装技术及交接试验技术，为电力建设工作的高效开展提供了一些参考和借鉴，也适用于高职电力类院校电气设备安装检修及试验的高技能人才培训。

1 10KV配电变压器选择安装

1.1容量选择

我们都知道，变压器的运行应该考虑其经济性，而变压器容量与负荷是否匹配直接决定着变压器的经济运行效果。容量小会致使变压器超载运行，会缩短变压器寿命，更甚者可能烧毁变压器;容量过大不仅一次性投资大，而且还会导致功率因数下降和空载损耗增大。所以，选择变压器容量应从变压器的容量是否得到充分利用、变压器的运行是否经济并有留有发展余地这两个方面考虑。在城乡电力建设中，应以现有负荷为基础，根据整个城乡用电的具体情况来选择变压器容量，同时，要兼顾考虑随着人们物质生活日益丰富带来对电力的需求不断增长，做出预见性判断进行选择。在工程中，容量通常从当前负荷的50%～70%，并考虑到5～10年的负荷增长需求来选择，比如现有用电量较大或条件比较好的城市、小区，可以考虑子母变压器进行供电，以满足不同季节和时间的需求。

1.2 10KV配电变压器安装位置的选定

配电变压器（本文简称变压器）应安装在其供电范围的负荷中心，且供电半径小于5OOm。应按照“小容量、密布点、短半径”的原则配置变压器。选择变压器安装位置一般应考虑以下因素。（l）变压器安装位置必须安全可靠，并且便于运输和吊装、检修，同时符合城乡发展规划要求。（2）应避开蒸汽等温度及湿度较高的场所，并且应远离火炉等高温场所。（3）应远离储存爆炸物及可燃物的仓库;应远离盐雾、腐蚀性气体及灰尘较多的场所。（4）应选择在涨潮或河水泛滥等情况下不被水淹的场所。（5）应选择在没有剧烈震动的场所。（6）如下几种电杆上不能安装变压器。①大转角杆、分支杆和装有柱上断路器、隔离开关、高压引下线及电缆的电杆。②低压架空线及接户线较多的电杆。③不易巡视、检查、
