变压器容量的确定

变频器电源变压器容量的确定方法

如果电网电压不是变频器所需要的数量等级，使用电源变压器可以将高压电源变换到通用变频器所需的电压等级。

即使电网电压是变频器所需要的数量等级，为了减小变频器对电网的影响，电可以加变压器隔离，隔离变压器的输入电压和输出电压相同。

变频器的输入电流含有一定量的高次谐波，使电源侧的功率因数降低，若再考虑变频器的运行效率，变压器的容量通常按下式考虑：

变压器的容量(kV·A)=（变频器输出功率/变频器输入功率因数）×变频器效率

式中，变频器功率因数在有输入交流电抗器AL时取0.8~0.85，无输入电抗器AL时则取0.6~0.8；变频器效率可取0.95；变频器输出功率应为所接电动机的总功率。

二ｏ　ｏ二年　第三期　克　山　师专学报　Ｊｏｕｒｎａｌ　ｏｆ　Ｋｅｓｈａｎ　Ｔｅａｃｈｅｒｓ　Ｃｏｌｌｅｇｅ　ＮＯ．３　２００２　

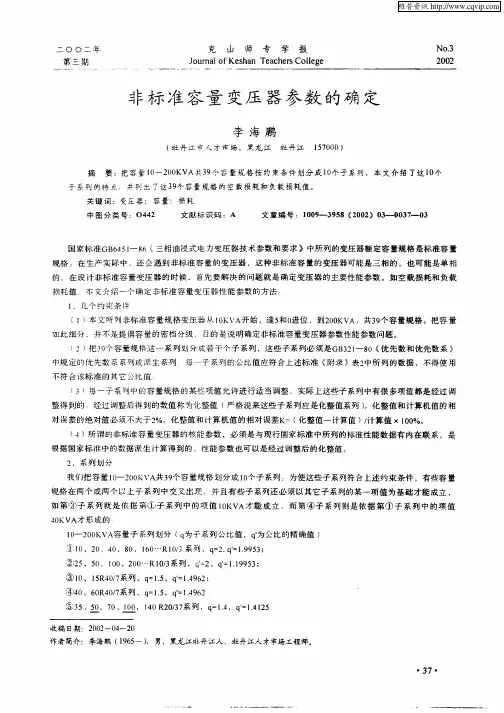

非标准容量变压器参数的确定　

李海鹏　

（牡丹江市人才市场，黑龙江牡丹江　１５７０００）　

摘　要：把容量ｌ０—２００ＫＶＡ共３９个容量规格按约束条件划分成ｌ０个子系列，本文介绍了这ｌ０个　

于系列的特点，并列出了这３９个容量规格的空载损耗和负载损耗值。　

关键词：变压器：容量：损耗　中图分类号：０４４２　文献标识码：Ａ　文章编号：１００９－－３９５８（２００２）０３—＿ｏ０３７—０３　

国家标准ＧＢ６４５ｌ一８６＜三相油浸式电力变压器技术参数和要求》中所列的变压器额定容量规格是标准容量　

规格　在生产实际中．还会遇到非标准容量的变压器，这种非标准容量的变压器可能是三相的，也可能是单相　

的：在设计非标准容量变压器的时候．首先要解决的问题就是确定变压器的主要性能参数，如空载损耗和负载　损耗值　本文介绍一个确定非标准容量变匪器性能参数的方法　

１、几个约束条件　（１）本文所列非标准容量规格变压器从ｌ　０ＫＶＡ开始，逢５和０进位，ｇ￣Ｊ２００ＫＶＡ．共３９个容量规格。把容量　如此细分．并不是提倡容量的密档分级，目的是说明确定非标准容量变压器参数性能参数问题。　（２）把３０个容量规格这一系列划分成若干个子系列，这些子系列必须是ＧＢ３２ｌ一８０《优先数和优先数系》　

中规定的优先数系系列或派生系列：每一　子系列的公比值应符合上述标准《附录》表２中所列的数据，不得使用　

不符合该标准的其它公比值，　（３）每一子系列中的容量规格的某些项值允许进行适当调整，实际上这些子系列中有很多项值都是经过调　

整得到的　经过渊整后得到的数值称为化整值（严格说来这些子系列应是化整值系列）　化整值和计算机值的相　

对误差的绝对值必须不大于２％。化整值和计算机值的相对误差Ｋ：（化整值一计算值）／ｉ－Ｉ－算值×ｌ００％。　

ｆ　４）所谓的非标准容量变压器的核能参数，必须是与现行国家标准中所列的标准性能数据有内在联系，是　

《电气工程应用》年第期爹粉冬扫译封千升升升褂毕协工程设计匀弓祝刹利谧雀村未科未时钊褚薯

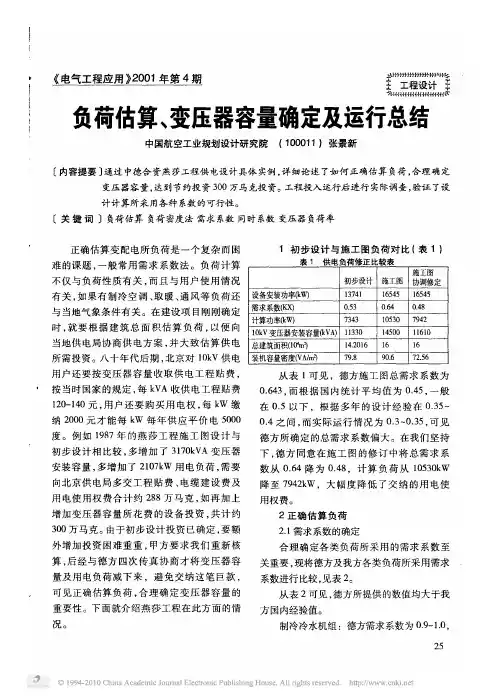

负荷估算、变压器容量确定及运行总结

中国航空工业规划设计研究院,张景新

〔内容提要〕通过中德合资燕莎工程供电设计具体实例详细论述了如何正确佑算负荷合理确定

变压器容量达到节约投资万马克投资工程投入运行后进行实际调查验证了设

计计算所采用各种系数的可行性

〔关键词负荷佑算负荷密度法需求系数同时系数变压器负荷率

正确估算变配电所负荷是一个复杂而困

难的课题一般常用需求系数法负荷计算

不仅与负荷性质有关而且与用户使用情况

有关如果有制冷空调取暖通风等负荷还

与当地气象条件有关在建设项目刚刚确定时就要根据建筑总面积估算负荷以便向

当地供电局协商供电方案并大致估算供电所需投资八十年代后期北京对供电

用户还要按变压器容量收取供电工程贴费

按当时国家的规定每收供电工程贴费一元用户还要购买用电权每缴

纳元才能每每年供应平价电

度例如年的燕莎工程施工图设计与

初步设计相比较多增加了变压器

安装容量多增加了用电负荷需要

向北京供电局多交工程贴费电缆建设费及

用电使用权费合计约万马克如再加上

增加变压器容量所花费的设备投资共计约

万马克由于初步设计投资已确定要额

外增加投资困难重重甲方要求我们重新核

算后经与德方四次传真协商才将变压器容

量及用电负荷减下来避免交纳这笔巨款

可见正确估算负荷合理确定变压器容量的

重要性下面就介绍燕莎工程在此方面的情

况初步设计与施工图负荷对比表表供电负荷修正比较表初步设计施工图施工图协调修定设备安装功率伍助需求系数以计算功率价变压器安装容量任总建筑面积勺装机容量密度件勺

从表可见德方施工图总需求系数为

而根据国内统计平均值为一般

在以下根据多年的设计经验在

之间而实际运行情况为一可见

德方所确定的总需求系数偏大在我们坚持

下德方同意在施工图的修订中将总需求系

数从降为计算负荷从降至大幅度降低了交纳的用电使

用权费

正确估算负荷

需求系数的确定

合理确定各类负荷所采用的需求系数至

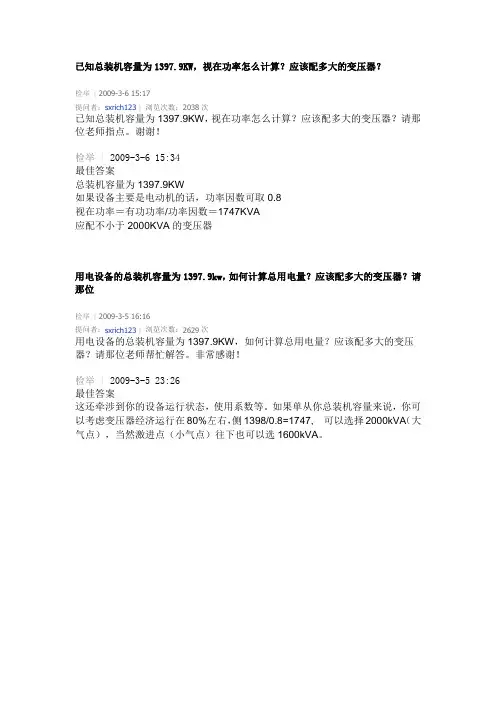

已知总装机容量为1397.9KW，视在功率怎么计算？应该配多大的变压器？

检举 | 2009-3-6 15:17

提问者：sxrich123 | 浏览次数：2038次

已知总装机容量为1397.9KW，视在功率怎么计算？应该配多大的变压器？请那位老师指点。谢谢！

检举 | 2009-3-6 15:34

最佳答案

总装机容量为1397.9KW

如果设备主要是电动机的话，功率因数可取0.8

视在功率＝有功功率/功率因数＝1747KVA

应配不小于2000KVA的变压器

用电设备的总装机容量为1397.9kw，如何计算总用电量？应该配多大的变压器？请那位

检举 | 2009-3-5 16:16

提问者：sxrich123 | 浏览次数：2629次

用电设备的总装机容量为1397.9KW，如何计算总用电量？应该配多大的变压器？请那位老师帮忙解答。非常感谢！

检举 | 2009-3-5 23:26

最佳答案

这还牵涉到你的设备运行状态，使用系数等。如果单从你总装机容量来说，你可以考虑变压器经济运行在80%左右，侧1398/0.8=1747, 可以选择2000kVA（大气点），当然激进点（小气点）往下也可以选1600kVA。
