变压器容量的选择与计算

Revised by Petrel at 2021 变压器容量的选择与计算

电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用，对变电所主接线的形式及其可靠与经济有着重要影响。所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。

一、台数选择

变压器的台数一般根据负荷等级、用电容量和经济运行等条件综合考虑确定。当符合下列条件之一时，宜装设两台及以上变压器：

1.有大量一级或二级负荷在变压器出现故障或检修时，多台变压器可保证一、二级负荷的供电可靠性。当仅有少量二级负荷时，也可装设一台变压器，但变电所低压侧必须有足够容量的联络电源作为备用。

2.季节性负荷变化较大根据实际负荷的大小，相应投入变压器的台数，可做到经济运行、节约电能。

3.集中负荷容量较大虽为三级负荷，但一台变压器供电容量不够，这时也应装设两台及以上变压器。

当备用电源容量受到限制时，宜将重要负荷集中并且与非重要负荷分别由不同的变压器供电，以方便备用电源的切换。

二、容量选择 变压器容量的选择，要根据它所带设备的计算负荷，还有所带负荷的种类和特点来确定。首先要准确求计算负荷，计算负荷是供电设备计算的基本依据。确定计算负荷目前最常用的一种方法是需要系数法，按需要系数法确定三相用电设备组计算负荷的基本公式为：

有功计算负荷（kw）cmdePPKP

无功计算负荷（kvar）tanccQP

视在计算负荷（kvA）cosccPS

计算电流（A）3CcNSIU

式中NU——用电设备所在电网的额定电压（kv）;

dK——需要系数；

Pe——设备额定功率；

KΣq——无功功率同期系数；

KΣp——有功功率同期系数；

tanφ设备功率因数角的正切值。

例如：某380V线路上，接有水泵电动机5台，共200kW，另有通风机5台共55kW，确定线路上总的计算负荷的步骤为

变压器容量的选择与计算

电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用，对变电所主接线的形式及其可靠与经济有着重要影响。所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。

一、台数选择

变压器的台数一般根据负荷等级、用电容量和经济运行等条件综合考虑确定。当符合下列条件之一时，宜装设两台及以上变压器：

1.有大量一级或二级负荷 在变压器出现故障或检修时，多台变压器可保证一、二级负荷的供电可靠性。当仅有少量二级负荷时，也可装设一台变压器，但变电所低压侧必须有足够容量的联络电源作为备用。

2.季节性负荷变化较大 根据实际负荷的大小，相应投入变压器的台数，可做到经济运行、节约电能。

3.集中负荷容量较大 虽为三级负荷，但一台变压器供电容量不够，这时也应装设两台及以上变压器。

当备用电源容量受到限制时，宜将重要负荷集中并且与非重要负荷分别由不同的变压器供电，以方便备用电源的切换。

二、容量选择

变压器容量的选择，要根据它所带设备的计算负荷，还有所带负荷的种类和特点来确定。首先要准确求计算负荷，计算负荷是供电设备计算的基本依据。确定计算负荷目前最常用的一种方法是需要系数法，按需要系数法确定三相用电设备组计算负荷的基本公式为： 有功计算负荷（kw） cmdePPKP

无功计算负荷（kvar） tanccQP

视在计算负荷（kvA） cosccPS

计算电流（A） 3CcNSIU

式中 NU——用电设备所在电网的额定电压（kv）;

dK——需要系数；

Pe——设备额定功率；

KΣq——无功功率同期系数；

KΣp——有功功率同期系数；

tanφ设备功率因数角的正切值。

例如：某380V线路上，接有水泵电动机5台，共200kW，另有通风机5台共55kW，确定线路上总的计算负荷的步骤为

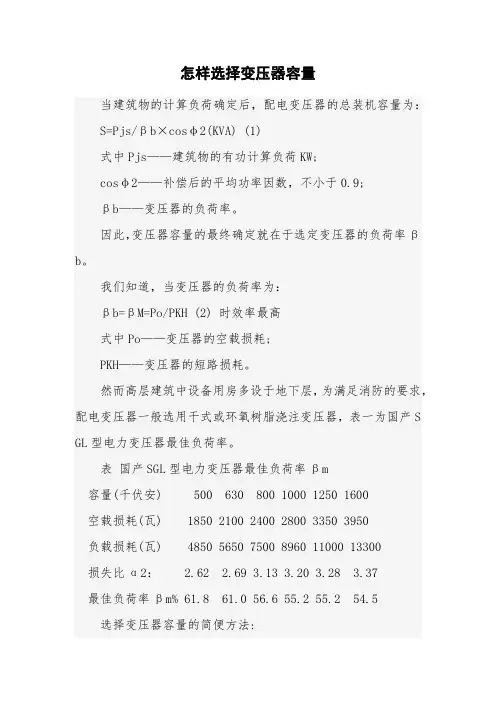

怎样选择变压器容量

当建筑物的计算负荷确定后，配电变压器的总装机容量为：

S=Pjs/βb×cosφ2(KVA) (1)

式中Pjs——建筑物的有功计算负荷KW;

cosφ2——补偿后的平均功率因数，不小于0.9;

βb——变压器的负荷率。

因此，变压器容量的最终确定就在于选定变压器的负荷率βb。

我们知道，当变压器的负荷率为：

βb=βM=Po/PKH (2) 时效率最高

式中Po——变压器的空载损耗;

PKH——变压器的短路损耗。

然而高层建筑中设备用房多设于地下层，为满足消防的要求，配电变压器一般选用干式或环氧树脂浇注变压器，表一为国产SGL型电力变压器最佳负荷率。

表 国产SGL型电力变压器最佳负荷率βm

容量(千伏安) 500 630 800 1000 1250 1600

空载损耗(瓦) 1850 2100 2400 2800 3350 3950

负载损耗(瓦) 4850 5650 7500 8960 11000 13300

损失比α2： 2.62 2.69 3.13 3.20 3.28 3.37

最佳负荷率βm% 61.8 61.0 56.6 55.2 55.2 54.5

选择变压器容量的简便方法: 我们在平时选用配电变压器时,如果把变压器容量选择过大,就会形成“大马拉小车”的现象。这不仅增加了设备投资,而且还会使变压器长期处于空载状态,使无功损失增加。如果变压器容量选择过小,将会使变压器长期处与过负荷状态,易烧毁变压器。因此,正确选择变压器容量是电网降损节能的重要措施之一,在实际应用中,我们可以根据以下的简便方法来选择变压器容量。

高频变压器

变压器容量本着“小容量，密布点”的原则，配电变压器应尽量位于负荷中心，供电半径不超过0.5千米。配电变压器的负载率在0.5～0.6之间效率最高，此时变压器的容量称为经济容量。如果负载比较稳定，连续生产的情况可按经济容量选择变压器容量。

变压器容量的选择与计算

【摘要】 电力变压器是供配电系统中必不可少且应用极广的设备，正确合理地选择变压器，是电力系统经济、安全、可靠地运行的保证，在节能降耗方面也有重要意义。本文详细地阐述了根据系统负荷选择变压器的方法和步骤。

【关键词】变压器 计算负荷 无功补偿

电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用，对变电所主接线的形式及其可靠与经济有着重要影响。所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。

一、台数选择

变压器的台数一般根据负荷等级、用电容量和经济运行等条件综合考虑确定。当符合下列条件之一时，宜装设两台及以上变压器：

1.有大量一级或二级负荷 在变压器出现故障或检修时，多台变压器可保证一、二级负荷的供电可靠性。当仅有少量二级负荷时，也可装设一台变压器，但变电所低压侧必须有足够容量的联络电源作为备用。

2.季节性负荷变化较大 根据实际负荷的大小，相应投入变压器的台数，可做到经济运行、节约电能。

3.集中负荷容量较大 虽为三级负荷，但一台变压器供电容量不够，这时也应装设两台及以上变压器。

当备用电源容量受到限制时，宜将重要负荷集中并且与非重要负

荷分别由不同的变压器供电，以方便备用电源的切换。

二、容量选择

变压器容量的选择，要根据它所带设备的计算负荷，还有所带负荷的种类和特点来确定。首先要准确求计算负荷，计算负荷是供电设计计算的基本依据。确定计算负荷目前最常用的一种方法是需要系数法，按需要系数法确定三相用电设备组计算负荷的基本公式为：

有功计算负荷（kw） cmdePPKP

无功计算负荷（kvar） tanccQP

视在计算负荷（kvA） cosccPS

计算电流（A） 3CcNSIU

式中 NU——用电设备所在电网的额定电压（kv）;

dK——需要系数；
