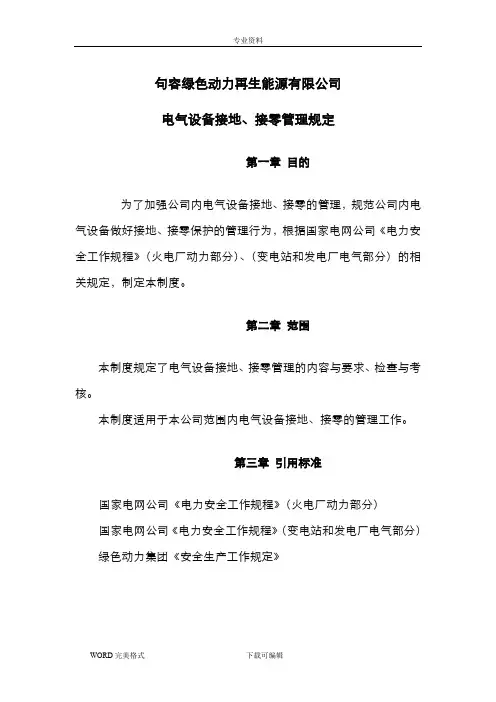

电气设备接地、接零管理规定

第一章 目的

为了加强公司内电气设备接地、接零的管理，规范公司内电气设备做好接地、接零保护的管理行为，根据国家电网公司《电力安全工作规程》（火电厂动力部分）、（变电站和发电厂电气部分）的相关规定，制定本制度。

第二章 范围

本制度规定了电气设备接地、接零管理的内容与要求、检查与考核。

本制度适用于本公司范围内电气设备接地、接零的管理工作。

第三章 引用标准

国家电网公司《电力安全工作规程》（火电厂动力部分）

国家电网公司《电力安全工作规程》（变电站和发电厂电气部分）

绿色动力集团《安全生产工作规定》 专业资料

WORD完美格式 下载可编辑 第四章 管理内容与要求

一、职责和权限

（一）职责

1、电气设备的接地、接零日常维护管理工作，由设备部负责，运行部负责电气设备接地、接零的日常巡检工作，安环部监督。

2、设备部人员应尽职尽责做好电气设备的接地、接零管理工作，由于责任人未尽到责任而造成损失和不良影响的，由公司安环部或部门领导按照有关规定进行考核和处理。

（二）权限

1、设备部有权对全公司电气设备的接地、接零进行管理；

2、运行部有权对电气设备接地、接零进行日常巡检工作；

3、安环部有权对公司电气设备的接地、接零管理、使用进行监督、检查，考核。

二、管理内容与要求

（一）管理目标

加强对电气设备的接地、接零的安全管理，防止因电气设备外壳带电而使人身遭受触电事故的发生。

（二）管理要求

1、电气设备应接地的部分

（1）、电机、变压器、开关设备、照明器具和其他电气设备的机座或金属外壳。 专业资料

WORD完美格式 下载可编辑 （2）、电气设备的传动装置。

电气设备接地接零保护技术

集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-

电气设备接地、接零保护技术

一、电气设备下列金属部分均应接地或接零(特殊情况除外)

1.电机、变压器、电器、手持式及电动工器具的底座合外壳;

2.电力设备传动装置;

3.互感器的二次绕组;

4.配电屏与控制屏的框架;

5.室内外配电装置的金属架构和钢筋混凝土架构以及靠近带电部分的金属围栏和金属门;

6.交、直流电力电缆接线盒、终端盒的外壳和电缆的外皮、穿线的钢管等;

7.装有避雷线的电力线路杆塔;

8.装在配电线路杆上的开关设备、电容器等电气设备;

9.装控制电缆的外皮、非铠装或非金属护套电缆的1—2根屏蔽芯线;

10.运行在中性点接地的三相四线制低压电网中的设备，不允许单独采取保护接地措施，而应采用接地又接零方式;

11.在中性点接地的三相四线制低压电网中，不允许有的设备采用接零，有的设备又只采用保护接地而不接零;

12.不允许接零回路中装设开关、闸刀和熔断器;

13.在不接地的电网中，除了采用保护接地外，还应把电网中的中性点或某一相经击穿保险器与大地连接;

二、电气设备下列金属部分可不接零或接地(另有规定除外)

1.在木质、沥青等不良导电地面的干燥房间内，交流额定电压380V及以下，直流额定电压440V及以下的电力设备外壳，但当维护人员可能同时触及电力设备外壳和接地物件时除外;

2.在干燥的场所，交流额定电压100V及以下，直流额定电压110V及以下的电力设备外壳;(爆炸场所除外)

3.安装在配电屏、控制屏和配电装置上的电气测量仪表、继电器和其它低压电器的外壳，以及当发生绝缘损坏时，在支持物上不会引起危险电压的绝缘子金属底座等;

4.安装在已与接地网相连的金属构架上的设备，但应保证设备应接地的部分与构架之间有良好的电气连接;

电气设备接零接地管理规定

集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-

电气设备接零、接地管理规定

1 目的

为贯彻“安全第一、预防为主”的方针，保证电气设备安全可靠工作，防止触电事故的发生，确保人员生命安全和电气设备运行安全，根据电气设备接地、接零管理有关规定，制定本规定。

2范围

本规定明确了大唐桦南风力发电有限公司电气设备接地、接零管理规则。

本规定适用于大唐桦南风力发电有限公司电气设备接地、接零管理。

3 引用文件

电气安全管理规程 机械工业部（86）机生字76号文颁发

GB14050－1993 系统接地的型式及安全技术要求

4一般要求

4.1电气设备应接地的部分

4.1.1 电机、变压器、开关设备、照明器具和其他电气设备的机座或金属外壳。

4.1.2 电气设备的传动装置。

4.1.3 配电盘、保护盘与控制盘的金属框架。

4.1.4 互感器的二次绕组。

4.1.5 室内、外配电装置的金属构架，钢筋混凝土构架的钢筋，以及靠近带电部分的金属围栏和金属门。

4.1.6 电缆的金属外皮，电力电缆接头的金属外壳及穿线的钢管等。

4.1.7 避雷针、避雷线的引下线，装有避雷针、避雷线金属或钢筋混凝土杆塔或构架。

4.1.8 安装在电力线路杆塔上的开关，电容器等电力设备的金属外壳及支架。

4.1.9 易燃、易爆介质的容器。

4.2 电气设备的下列金属部分，除另有规定外，可不接地或接零：

4.2.1 在干燥而无爆炸危险的场所，交流额定电压在127V及以下、直流在110V及以下的电气设备外壳。

4.2.2 安装在已接地的金属构架、金属屏台上、并与其有可靠金属接触的电气设备及元件。

4.3 接地装置安装、检测要求

4.3.1 在中性点直接接地的低压电力网中，电气设备的金属外壳应采用接零保护。在中性点非直接接地的低压电力网中，电气设备的金属外壳应采用接地保护。

电气设备接地及接零的一般管理规定

在日常的电源设备安装、UPS(EPS)及其控制系统等设备安装、调试、检查、验收过程中，为保证电气设备安全可靠工作，防止电气工作中的触电事故发生，确保人员生命安全和电气设备运行安全，均应在安全技术上满足接地或接零要求。电气设备在接地、接零方面如何

进行规范施工与检查、应用，是大家必须认真对待的。

1 名词术语

(1)接地：将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。

(2)工作接地(系统接地)：在电力系统电气装置中，为运行需要所设的接地(如中性点直接接地或经其他装置接地等)。

(3)保护接地：电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。

(4)雷电保护接地：为雷电保护装置(避雷针、避雷线和避雷器等)向大地泄放雷电流而设的接地。

(5)防静电接地：为防止静电对易燃油、天然气贮罐和管道等的危险作用而设的接地。

(6)接地极(接地体)：埋入地中并直接与大地接触的金属导体，称为接地极。接地体分为自然接地体和人工接地体两种。兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建

(构)筑物的基础、金属管道和设备等称为自然接地极。(可燃液体及可燃或易爆气体的管道不可作为自然接地体)。人工接地体通常采用钢管角钢垂直打入土壤中，也可用扁钢或圆钢平埋土壤中做成。

(7)接地线：电气装置、设施的接地端子与接地极连接用的金属导电部分。

(8)接地装置：接地线和接地极的总和。

(9)接地网：由垂直和水平接地极组成的供发电厂、变电站使用的兼有泄流和均压作用的较大型的水平网状接地装置。

(10)集中接地装置：为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置，一般敷设3－5根垂直接地极。在土壤电阻率较高的地区，则敷设3－5根放射形水平接地极。
