电气设备接地、接零保护具体规定模版

电气设备接零接地管理规定

集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-

电气设备接零、接地管理规定

1 目的

为贯彻“安全第一、预防为主”的方针，保证电气设备安全可靠工作，防止触电事故的发生，确保人员生命安全和电气设备运行安全，根据电气设备接地、接零管理有关规定，制定本规定。

2范围

本规定明确了大唐桦南风力发电有限公司电气设备接地、接零管理规则。

本规定适用于大唐桦南风力发电有限公司电气设备接地、接零管理。

3 引用文件

电气安全管理规程 机械工业部（86）机生字76号文颁发

GB14050－1993 系统接地的型式及安全技术要求

4一般要求

4.1电气设备应接地的部分

4.1.1 电机、变压器、开关设备、照明器具和其他电气设备的机座或金属外壳。

4.1.2 电气设备的传动装置。

4.1.3 配电盘、保护盘与控制盘的金属框架。

4.1.4 互感器的二次绕组。

4.1.5 室内、外配电装置的金属构架，钢筋混凝土构架的钢筋，以及靠近带电部分的金属围栏和金属门。

4.1.6 电缆的金属外皮，电力电缆接头的金属外壳及穿线的钢管等。

4.1.7 避雷针、避雷线的引下线，装有避雷针、避雷线金属或钢筋混凝土杆塔或构架。

4.1.8 安装在电力线路杆塔上的开关，电容器等电力设备的金属外壳及支架。

4.1.9 易燃、易爆介质的容器。

4.2 电气设备的下列金属部分，除另有规定外，可不接地或接零：

4.2.1 在干燥而无爆炸危险的场所，交流额定电压在127V及以下、直流在110V及以下的电气设备外壳。

4.2.2 安装在已接地的金属构架、金属屏台上、并与其有可靠金属接触的电气设备及元件。

4.3 接地装置安装、检测要求

4.3.1 在中性点直接接地的低压电力网中，电气设备的金属外壳应采用接零保护。在中性点非直接接地的低压电力网中，电气设备的金属外壳应采用接地保护。

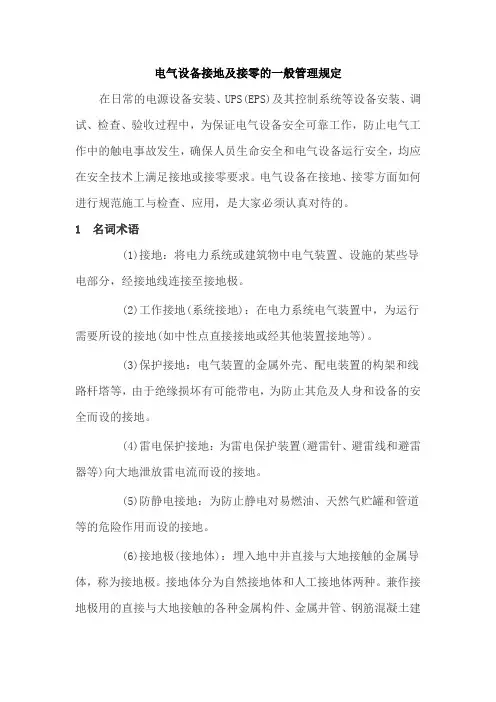

电气设备接地及接零的一般管理规定

在日常的电源设备安装、UPS(EPS)及其控制系统等设备安装、调试、检查、验收过程中，为保证电气设备安全可靠工作，防止电气工作中的触电事故发生，确保人员生命安全和电气设备运行安全，均应在安全技术上满足接地或接零要求。电气设备在接地、接零方面如何

进行规范施工与检查、应用，是大家必须认真对待的。

1 名词术语

(1)接地：将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。

(2)工作接地(系统接地)：在电力系统电气装置中，为运行需要所设的接地(如中性点直接接地或经其他装置接地等)。

(3)保护接地：电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。

(4)雷电保护接地：为雷电保护装置(避雷针、避雷线和避雷器等)向大地泄放雷电流而设的接地。

(5)防静电接地：为防止静电对易燃油、天然气贮罐和管道等的危险作用而设的接地。

(6)接地极(接地体)：埋入地中并直接与大地接触的金属导体，称为接地极。接地体分为自然接地体和人工接地体两种。兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建

(构)筑物的基础、金属管道和设备等称为自然接地极。(可燃液体及可燃或易爆气体的管道不可作为自然接地体)。人工接地体通常采用钢管角钢垂直打入土壤中，也可用扁钢或圆钢平埋土壤中做成。

(7)接地线：电气装置、设施的接地端子与接地极连接用的金属导电部分。

(8)接地装置：接地线和接地极的总和。

(9)接地网：由垂直和水平接地极组成的供发电厂、变电站使用的兼有泄流和均压作用的较大型的水平网状接地装置。

(10)集中接地装置：为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置，一般敷设3－5根垂直接地极。在土壤电阻率较高的地区，则敷设3－5根放射形水平接地极。

第 1 页 共 8 页 电气设备接地及接零的一般管理规定

电气设备的接地和接零是保证电气设备正常运行和安全使用的重要环节。为此，国家制定了一系列管理规定，以下是电气设备接地和接零的一般管理规定。

一、接地的目的和意义

电气设备接地的目的是确保人身安全和设备正常运行。接地能够保证电气设备的绝缘层能够正常工作，防止电气设备产生电击风险；接地还能够屏蔽电气设备的绝缘故障，避免电弧、火花等危险情况的发生。

二、接地的基本原则

电气设备的接地应遵循以下基本原则：

1. 安全性原则：接地系统必须能保证人身安全，防止电气设备带电体触及设备外壳及其他接地金属，并确保电气设备绝缘层的可靠工作。

2. 靠地性原则：接地系统必须与周围地域的接地系统联为一体，通过有效接地，将电气设备与地电位相连。

3. 连接性原则：接地系统必须能确保各接地部件之间的可靠连接，降低接地电阻，提高接地效果。

三、接地的分类

按照使用和作用的不同，接地可以分为以下几种类型：

1. 保护接地：主要是为了保护人身安全，防止电气设备产生电击风险。例如，家用电器的金属外壳需要接地，以防止漏电导致触电事故的发生。 第 2 页 共 8 页 2. 防雷接地：主要是为了保护电气设备免受雷电击打和静电干扰的影响。例如，建筑物的天线、防雷装置等都需要进行接地。

3. 信号接地：主要是为了保证信号传输的可靠性和抗干扰性。例如，计算机网络中的终端设备需要进行信号接地，以确保正常的数据传输和通信。

四、接地的管理措施

为了确保电气设备接地的有效性和安全性，有必要采取以下管理措施：

1. 设备接地的规范：制定详细的设备接地规范，包括接地导线的材料、断面和安装方式等要求，确保接地系统的可靠性。

2. 接地电阻的监测：定期对接地系统的电阻进行检测和测试，确保接地电阻满足设计要求，及时发现和解决接地系统存在的问题。

3. 接地标志的设置：在接地系统的接地部件上设置明确的标志，标明接地导线的起始点和终点，以便于检修和维护人员进行操作。

电气设备接地接零保护具体规定

一、定义

电气设备的接地和接零保护是指用正确的方法接通设备与大地之间的连接，以减少人身和物品的电击危险性，以及降低设备的绝缘破损和烧毁的可能性。此外，还能提高电气系统的工作可靠性和安全性，保障电力供应的正常运行。电气设备的接地和接零保护在电气行业中非常重要，必须符合国家标准和相关规定，在工作中要格外注意。

二、具体规定

1. 电气设备的接地保护

电气设备的接地保护主要是指将设备中的金属部分与大地连接，以保证设备在正常工作时不会产生危险电压和电流，减少人身和物品的电击危险性。以下是电气设备接地保护的具体规定：

• 电气设备中的金属外壳及其他导电部分，如金属框架、机座、接线箱等应连接到设备接地线或接地极上。

• 设备接地线应采用铠装或护套电缆，并在急流区域设置降阻接地电阻等装置，以降低电气设备的接地电阻。

• 设备中的感性元件、电容元件、阻性元件、变压器、电动机的铁芯以及电力电镀设备要接地。 2. 电气设备的接零保护

电气设备的接零保护主要是指将设备与零线连接在一起，以保证设备在正常工作时不会产生过大的漏电流，减少工作时间对人体健康的影响。以下是电气设备接零保护的具体规定：

• 要求电气设备的零线必须明确标记，并在接线处设有专门的接零端子，以方便连接零线。

• 对于电器设备的零线要求直接接到电源系统的零线上，因此连接电气设备时应该注意为设备选择正确的零线连接方式。

• 对于那些不需要带电工作的设备，接线时应将零线引出并接到设备的铁壳或者零线端子上，以保证设备本身不会对人体产生危险电流。

三、使用注意事项

电气设备的接地和接零保护使用时要格外注意以下事项：

• 使用任何带电设备时应遵循国家标准及相关规定，严格按照说明书操作，不得擅自改变或者修理电气设备。

• 当使用设备时，必须确保设备接地或接零是有效的，以达到保护人员和设备的目的。

• 当发现设备出现接地、接零等安全隐患时，应及时停止使用设备并进行维修或调整，以保障使用安全。 四、总结
