笔记本芯片型号归类

主控芯片型号主控芯片是电子设备中的关键部件，通常被称为电子产品的“大脑”。

它负责控制整个系统的运行，协调各个硬件组件的工作，以及执行软件指令。

不同类型的电子产品使用的主控芯片型号可能有所不同，下面是一个常见的主控芯片型号的介绍。

一、英特尔Core系列英特尔Core系列是一系列主流的计算机主控芯片型号，包括i3、i5和i7等型号。

这些芯片具有强大的计算能力和良好的能耗控制，适用于各类桌面电脑和笔记本电脑。

Core系列芯片采用多核心架构，支持超线程技术，能够同时处理多个任务，提高系统的运行效率。

二、高通骁龙系列高通骁龙系列是一系列主控芯片型号，主要用于智能手机和平板电脑等移动设备。

这些芯片采用高性能的ARM架构，具有强大的计算和图像处理能力，支持4G和5G通信技术。

骁龙系列芯片还内置了丰富的传感器和安全功能，提供了更好的用户体验和数据安全保护。

三、华为麒麟系列华为麒麟系列是一系列主控芯片型号，主要用于华为手机和平板电脑等产品。

这些芯片采用自主研发的ARM架构，具有出色的运算能力和低功耗特性。

麒麟系列芯片还配备了先进的人工智能技术和神经网络处理单元，可以实现智能化的图像识别、语音识别等功能。

四、英伟达GeForce系列英伟达GeForce系列是一系列主控芯片型号，主要用于高性能图形处理器（GPU）。

这些芯片在游戏、图形设计等领域具有强大的计算和图形处理能力，可以实现高清视频播放、虚拟现实和人工智能等应用。

GeForce系列芯片支持CUDA技术，可以进行并行计算，在科学计算和深度学习等领域有广泛的应用。

五、AMD锐龙系列AMD锐龙系列是一系列主控芯片型号，主要用于个人电脑。

这些芯片采用AMD自主研发的Zen架构，具有出色的性能和能耗优势。

锐龙系列芯片支持多核心和多线程技术，提供强大的计算能力和多任务处理能力。

AMD锐龙系列芯片还内置了AMD显卡核心，可以实现流畅的游戏和高品质的图形渲染。

以上是主控芯片的五个常见型号的介绍，每个型号都在不同的应用场景中有着独特的优势和特点。

芯片型号大全以下是一个大致的芯片型号大全，包含了不同种类的芯片型号及其用途。

由于芯片型号众多，以下列举的仅仅是其中的一部分。

1. 处理器芯片：- Intel Core i7-9700K：用于高性能计算机和游戏机，具有8个核心和16个线程。

- AMD Ryzen 9 3900X：用于高性能桌面计算机，具有12个核心和24个线程。

- Qualcomm Snapdragon 865：用于智能手机和平板电脑，具有高性能的处理能力。

2. 图形处理器芯片：- NVIDIA GeForce RTX 3080：用于游戏和图形处理，具有高度的渲染性能。

- AMD Radeon RX 6800 XT：用于游戏和图形处理，具有高质量的图形渲染。

3. 存储器芯片：- Samsung 860 EVO：用于固态硬盘（SSD），具有高速的数据传输速度。

- Micron DDR4 16GB：用于计算机内存，具有高容量和高性能。

4. 无线通信芯片：- Qualcomm Snapdragon X55：用于5G移动通信，具有高速的数据传输和低延迟。

- Broadcom BCM4352：用于Wi-Fi通信，具有高速的无线网络连接。

5. 音频处理芯片：- Texas Instruments PCM1792A：用于音频解码，具有高保真的音频输出。

- Realtek ALC1220：用于主板集成音频，具有优秀的音频处理能力。

6. 触摸芯片：- Atmel AT42QT1085：用于触摸屏控制，具有高灵敏度和低能耗。

- Synaptics DS1001：用于笔记本电脑触摸板，具有多点触控功能。

7. 传感器芯片：- STMicroelectronics LIS3DHTR：用于加速度计，具有高精度的运动检测能力。

- Texas Instruments TMP102：用于温度传感器，具有高精度的温度测量。

8. 射频（RF）芯片：- NXP Semiconductors PN532：用于近场通信（NFC）芯片，用于移动支付和门禁系统。

了解电脑处理器的不同型号及其性能随着科技的进步和计算机技术的不断发展，电脑处理器已经成为了电脑性能提升的核心组件之一。

不同型号的处理器具有不同的架构、工艺和性能特点。

在选购电脑或升级处理器时，了解电脑处理器的不同型号及其性能是非常重要的。

本文将介绍一些常见的电脑处理器型号及其性能特点。

一、Intel 处理器1. Intel Core i3Intel Core i3是Intel处理器系列中的入门级型号。

它通常采用2核心4线程的设计，拥有较低的主频和较小的三级缓存。

适用于日常办公和娱乐使用，对于简单的办公应用和网页浏览来说，性能表现仍然足够。

2. Intel Core i5Intel Core i5是Intel处理器系列中的中级型号。

它常见的设计是4核心4线程或6核心6线程，具备更高的主频和更大的三级缓存。

适用于中等程度的多任务处理和一般游戏需求，能够满足大部分用户的需求。

3. Intel Core i7Intel Core i7是Intel处理器系列中的高级型号。

它通常采用6核心12线程或8核心16线程的设计，具备更高的主频和更大的三级缓存。

适用于更为复杂的多任务处理、图形设计和视频编辑等需求，性能较为强悍。

4. Intel Core i9Intel Core i9是Intel处理器系列中的旗舰型号。

它拥有8核心16线程或更多的核心线程，并且拥有更高的主频和更大的三级缓存。

适用于对性能要求极高的专业领域，如3D建模、科学计算和大型数据库管理等。

二、AMD 处理器1. AMD Ryzen 3AMD Ryzen 3是AMD处理器系列中的入门级型号。

它通常采用4核心4线程的设计，具备较高的主频和较大的缓存容量。

适用于办公和娱乐需求，性能表现稳定。

2. AMD Ryzen 5AMD Ryzen 5是AMD处理器系列中的中级型号。

它通常采用4核心8线程或者6核心12线程的设计，具有较高的主频和更大的缓存容量。

cpu的品牌分类
CPU的品牌主要分为英特尔和AMD两种。

英特尔处理器包括奔腾、赛扬、酷睿和至强系列。

其中奔腾和赛扬系列定位低端，酷睿系列又细分为酷睿i3、i5、i7，分别代表中端、中高端、高端。

至强系列主要应用为服务器处理器。

而AMD CPU有包括毒龙、闪龙、速龙、炫龙、皓龙、羿龙、推土机FX等系列。

其中毒龙属于早期产品，已经停产。

闪龙，低端台式处理器，已停产。

速龙代表中、高端台式处理器。

炫龙为笔记本电脑处理器。

皓龙主要是服务器处理器。

羿龙，继速龙之后新推出的四核处理器，带有三级缓存。

推土机FX系列是继羿龙之后最新的处理器。

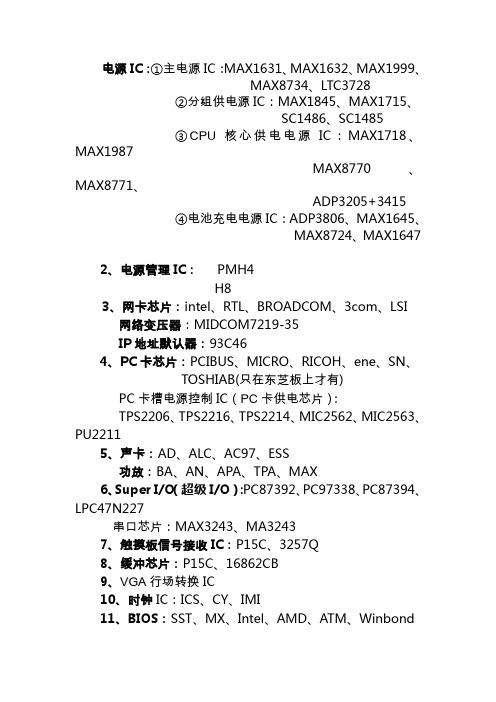

电源IC：①主电源IC：MAX1631、MAX1632、MAX1999、MAX8734、LTC3728②分组供电源IC：MAX1845、MAX1715、SC1486、SC1485③CPU核心供电电源IC：MAX1718、MAX1987MAX8770、MAX8771、ADP3205+3415④电池充电电源IC：ADP3806、MAX1645、MAX8724、MAX16472、电源管理IC：PMH4H83、网卡芯片：intel、RTL、BROADCOM、3com、LSI网络变压器：MIDCOM7219-35IP地址默认器：93C464、PC卡芯片：PCIBUS、MICRO、RICOH、ene、SN、TOSHIAB(只在东芝板上才有)PC卡槽电源控制IC（PC卡供电芯片）：TPS2206、TPS2216、TPS2214、MIC2562、MIC2563、PU22115、声卡：AD、ALC、AC97、ESS功放：BA、AN、APA、TPA、MAX6、Super I/O（超级I/O）：PC87392、PC97338、PC87394、LPC47N227串口芯片：MAX3243、MA32437、触摸板信号接收IC：P15C、3257Q8、缓冲芯片：P15C、16862CB9、VGA行场转换IC10、时钟IC：ICS、CY、IMI11、BIOS：SST、MX、Intel、AMD、ATM、Winbond12、系统管理总线开关IC：LC25313、密码芯片（码片）：24RF08、24C××、93C××14、安全芯片：ATMEL、AT97SC320115、温控IC：MAX198916、视屏解码芯片：CH7011、SIS302LV、Intel82807（集显才有）（出现视屏解码芯片，对应的是14.318MHZ晶振）17、VGA接口芯片：CMD18、IDE转换I C：88SA8040（和网卡芯片相似，注意区分）19、USB接口芯片：NEC、D7201020、USB口电源控制IC（USB供电）：MAX890、MAX893、MAX8220、MAX201521、1394接口芯片：TSB41、TSB43、VT6306、VT6307（可能集成在PC芯片里,PC卡本身不需晶振，如PC旁有晶振，则晶振是为内部集成的1394工作）电源IC:MAX1631、MAX1632、MAX1634、MAX1901、MAX1902、MAX1904、MAX1999、MAX8734、SC1403、SC1404、SB3052、SB3053、ISL6235、LTC1628、LTC3728、PS51020、PS5120、PS51120（MAX782、785、786在P2里）CPU核心供电电路：1、电源IC:MAX1711、MAX1712、MAX1717、MAX1718、MAX1907、MAX1987、MAX8770、MAX8771、ISL6223、ISL6262、ISL6220、SC1474、SC1476、SC451、ADP3410、ADP3203、ADP3205+3415、ADP3207 I/O（EC）芯片：管理触发和内置键盘、鼠标PC97551、PC87570、PC87541、PC87551、PC87591、M38857、M38867、H8/XXX(X表示数字)、SMSC、KBC1122、KBC1070、KB9251926、KB3910、KB3920、LPC47N250、LPC47N350、Winbond、W83L950D、ITE 8510、8512(内置USB,接蓝牙) I/O和Super I/O集成：LPC47N254、LPC47N354、FDC37N972、LPC47N252Super I/O：LPC47N217、LPC47N227、LPC47N207、W83L517DW83L518D、PC87391、PC87392、PC97338、PC87393、PC87394(南桥是Ali1535+,则Super I/O集成在南桥里)、充电电源IC:ADP3806、MAX1772、MAX8724、MAX8725、MA745、MAX1647、MAX1648、TL594、bq24721、Bq24103、MAX1908常用温控IC：LM75、MAX1617、MAX1609、MAX1989、MAX1618、MAX6657、MAX6659驱动板的了解1、品牌：乐华、鼎科、凯旋2、型号：板型号/主芯片型号乐华：2025、2023、2013（主芯片型号）鼎科：2621（万能驱动板，可点60%）3、品牌机：①电源板高压板做在一起，通过几根线与驱动板相连②高压板和驱动板独立，外加适配器 4、驱动板的结构：1、跳线①2、按键板接口3、跳线②4、屏线接口5、主芯片6、VGA 线接口7、高压板线接口8、升级头接口9、DC 头接口1、跳线①：屏供电跳线，3.3V 或5V 切换，17寸以上，跳为5V ，17寸以下，跳为3.3V2驱动板：改按键板：根据外壳上的定义将按键板上的按键对应连接到驱动板上3、跳线②，点屏方案： 1-2 3-4 5-6 7-8 800×600 1LVDS 6bit × √ √ × 1024×768 1LVDS 6bit × × √ × 1024×768 1LVDS 8bit × √ × × 1024×768 2LVDS 6bit √ √ √ ×4、屏线接口：LVDS ，30脚（注意插线要插对，板上第1脚会有△标识）屏线：①LVDS ：a.14脚b.20脚 20脚：a.针插→DF14、DF19c.30脚（多） b.刀插→F1X②TTL （41pin ） 改屏线：①找出屏上的供电②找出地线③连接色差信号线、时钟线5、主芯片6、VGA 线接口7、高压板线接口（改高压板，将供电和地线连好后，试出控制线，亮度线不接。

2.2 笔记本电脑中常用芯片的种类和功能特点在笔记本电脑中有许多集成电路芯片，常见的主要有时钟芯片、I／O芯片、电源管理芯片和逻辑门电路芯片等。

2.2.1 时钟芯片的种类和功能特点在笔记本电脑电路板上，时钟芯片和一个l4．3 1 8MHz的晶振一起构成时钟信号发生器。

时钟芯片与晶振相配合，在内部产生频率为14．3 18MHz的时钟信号。

该信号经内部升频或降频后为笔记本电脑电路板上的C-PU、北桥、南桥等提供固定的、匹配的时钟信号。

图2-26所示为笔记本电脑电路板上常见的时钟芯片。

笔记本电脑电路板中常用的时钟芯片有IC89248XX．39、9250XX一081CWORK、WinbondW83 1 94R、W485 1 1 l-14X、W485 1 1 2-24X、PLL52L6844、PLL52C68—02、RTM520-390、ICS9248AF-90等。

2.2.2 IO芯片的种类和功能特点I／0芯片是用于管理I／O设备的一个芯片，如键盘、鼠标、串行接口、并行接口、USB接口及软盘驱动控制接口等都由I／0芯片控制。

图2—27所示为笔记本电脑中常用的I／O芯片。

I／O芯片常用的型号有W83627、W83697、W83977、IT8705、IT87 1 2、IT8702、IT8703等。

—信息扩展—常见的I／0芯片生产厂家有Winbond，ITE、ALi、SMC、SiS等。

其中Winbond系列l／O芯片不仅是一块I／0控制芯片，而且可以在Windows界面下通过Winbond Hardware Doctor软件，对各种电压、环境温度以及各个风扇的转速进行实时的检测2.2.3 电源管理芯片的种类和功能特点电源管理芯片的作用是根据笔记奉电脑电路板的设置，控制并稳定CPU以及控制内存的供电电压。

笔记本电脑电路板中应用的电源管理芯片型号较多，常用电源管理芯片的型号见表2—2。

—信息扩展—在有些笔记本电脑电路板中还设有两个电源管理芯片，其中一个为用于控制CPU及南、北桥芯片等的供电电压的电源管理芯片，另一个为用于控制内存插槽的供电电压的内存电源管理芯片。

笔记本芯片组大全（主板篇）1月8日更新命名规则：PM：不整合绘图显示通道，即不支持CPU内建显示核心HM：支持CPU内建显示核心，也支持数据防盗功能QM：针对商务平台，增强了硬件管理、数据安全管理等技术，支持CPU内建显示核心S：表示更小封装，小巧，便携7系列芯片组(HM77 HM76 HM75 UM77 QM77 QS77)英特尔6系芯片组规格一览表英特尔5系列芯片组规格一览表855/915/945/965/45系列大致命名规则：PM：独立显卡，主流GM：带集成显卡GMS：相当于GM的缩水版。

GML/GL：相当于GM的进一步缩水，低端。

855（845、852）系列：855系列支持奔腾M、赛扬M处理器（Banias、Dothan核心）；支持400MHz FSB；支持DDR 333；集成显示核心是ExtremeGraphics 2 显示核心。

855之前还有845、852系列，主要支持P4-M系列处理器，并不具有性价比。

855PM：独立显卡，AGP 4X总线；855GM：集成显卡855GME：集成显卡，相当于855GM的改进版915系列：915系列开始支持双通道内存、支持SATA硬盘、支持PCI-E 16x 总线。

芯片组南桥发表日期处理器支持FSB(MHz)内存类型最大内存显示核心910GML ICH6-M 2005-01Celeron M 400DDR 333DDR24002 GB整合GMA900915GMS ICH6-M 2005-01PentiumMCeleronM400 DDR2 400 2 GB整合GMA900915GM ICH6-M 2005-01PentiumMCeleronM400/533DDR 333DDR2400/5332 GB整合GMA900915PM ICH6-M 2005-01PentiumMCeleronM400/533DDR 333DDR2400/5332 GB独立PCI-E16X945系列：芯片组南桥发表日期处理器支持FSB（MHz）内存类型最大内存显示核心940GML ICH7-M2006-01CeleronMCoreSoloPentiumDual-Core533DDR2400/5332 GB 整合 GMA 950943GML ICH7-M2006-01CeleronMCoreSoloPentiumDual-Core533DDR2400/5332 GB 整合 GMA 950945GMS ICH7-M2006-01Core 2DuoCoreDuoCore533/667DDR2400/5332 GB 整合 GMA 950SoloPentium Dual-CoreCeleron M945GSEICH7-M2008 Intel Atom 533/667 DDR2 400/5332 GB 整合 GMA 950945GM/E ICH7-M 2006-01Core 2 DuoCore DuoCoreSoloPentium Dual-CoreCeleron M 533/667DDR2400/533/6674 GB 整合 GMA 950945PM ICH7-M 2006-01Core 2 DuoCore DuoCoreSoloPentium Dual-CoreCeleron M 533/667DDR2 400/533/667 4 GB独立PCI-E16×965系列：965系列开始支持SATA 2.0芯片组 南桥 发表日期 处理器支持 FSB（MHz ）内存类型最大内存显示核心GL960 ICH8-M2007-5 CeleronMPentium Dual-Core533DDR2 533 2 GB整合GMA X3100GM965 ICH8-M 2007-5 Core 2 Duo 533/800DDR2 533/667 4 GB整合GMAX3100 PM965 ICH8-M2007-5 Core 2 Duo 533/800DDR2 533/667 4 GB独立PCI-E16×4系列：芯片组 南桥 发表日期处理器支持 FSB （MHz ） 内存类型最大内存显示核心GL40 ICH9-M2008-09Core 2DuoCeleronMPentium Dual-Core667/800DDR2667/800DDR3667/8004GB整合GMAX4500HDGS40 ICH9-M2008-09Core 2DuoCeleronMPentium Dual-Core667/800DDR2667/800DDR3667/8004GB整合GMAX4500HDGS45 ICH9-M2008-09Core 2 DuoCore2ExtremeCeleronM800/1066DDR2667/800DDR3800/10668GB整合 GMAX4500HD显示核心GM45 ICH9-M2008-09Core 2 DuoCore2ExtremeCeleronM667/800/1066DDR2667/800DDR3800/10668GB整合 GMAX4500HD显示核心PM45 ICH9-M2008-09Core 2 DuoCore2 Extreme667/800/1066DDR2667/800DDR3800/10668GB独立PCI-E16XPM45支持 ATI CrossFire 双显卡技术。

系统供电单元电路常用芯片：A:MAX1632 MAX1635 MAX1631 MAX1634 MAX1904 LTC1628 MAX785 MAX786等!键盘芯片M38857 M38867 M38869 H8/3434 H8/3437 H8/2147 H8/2149 H8/2169 PC87570 PC87591等如果损坏开不了机等其他原因温度监控芯片MAX1617 AD1030A AD1020A CM8500等如果损坏风扇一直转或不转等: PC卡芯片PCIBUS R5C552 R5C476 R5C472等:PC卡供电芯片TPS2205 TPS2206 TPS2216 TPS2211 TPV2211 M2563A M2564A作用：最早使用目的为扩展内存现在可连接网卡猫光驱软驱硬盘存储卡CDMA声卡传真卡等D声卡芯片:ESS19215 4299-JQ 4297A-JQ CS4239-KQ 等,功放芯片：ESS19805 ACL8810 TPA0202 8552TS 854ZTS BA7786 4I/O芯片：pc87371 pc87392 pc87393 pc97338 smsc fdc57n869 fdc37n958 lpc47n267 lpc47n227等串口芯片：MAX3243 AAX213 ADM213 HIN213 SP3243 MCI45583等充电芯片：MAX1645 当电池电压低于内部设定值时，MAX1645内部振荡开机起振工作23和20脚有高低端脉冲信号输出入推动高低端管工作16V输出的充电电压通过L1储能电感R2精密取样电阻为电池充电另一路经R11 R16组成的电流反馈电路检测到充电电流的大小控制输出的充电电流稳定随着电池电压的不断升高经数据线SDA时钟SCL把电池电压信息反馈到13 14脚去控制内部振荡电路的振荡工作频率最终控制外部高低端管子的导通时间的长短调整充电电流的大小另一路SDA SCL反馈到NQ南桥到CPU到BQ到显卡到液晶屏显示充电状态给用户以提示当电池充满时经反馈线让芯片内部振荡器停止工作整机充电完成电池是否充电由28脚比较电压输入与9脚BA TT电池电压输入在芯片内部比较后决定时钟电路检修1.时钟供电一般有2个电压供给3.3V2.5v2.时钟芯片供电电感容易坏3.测14.318晶振两端是否有0.03左右的电压差如晶振一段3.3另一端0V也是此晶振坏了如14.318两端电压为0V 可能时钟芯片坏或两脚对地稳频电容损坏!5.如果晶振起振测时钟芯片外围33欧22欧小电阻是否正常上面是否有时钟信号电压该电压一般等于时钟电路供电的2分子1 （如供电为3.3V 那么时钟信号电压应为1.65v）,6.P4与迅驰CPU时钟信号电压为0.4-0.9V笔记本的硬启动过程a插上电源适配器使机器在待机状态按下电源开关如果整机供电系统正常那么供电芯片(MAX1632 MAX1711)PG信号产生分别送到南桥北桥CPU 南桥接到PG信号后就会产生2路时钟控制芯片CPU-STOP PCI-STOP送到时钟芯片时钟芯片工作正常后就会产生各路时钟信号送到主板的各个电路其中一路时钟送到南桥南桥接到时钟信号后就会产生出2路复位信号分别为PCI-BST DRV-RST 去复位主板上的各个电路其中一路PCI RST 去复位北桥当BQ接到复位信号后产生CPU RST 去复位CPU 当CPU接到复位信号后表示硬启动完成。

笔记本芯片组笔记本芯片组是指笔记本电脑的主板上集成的芯片组，它是连接和协调处理器、内存、图形处理器、硬盘、音频设备以及其他输入输出设备的核心部件。

笔记本芯片组的选择将直接影响笔记本电脑的性能和功能。

常见的笔记本芯片组包括英特尔和AMD等品牌。

英特尔芯片组是笔记本电脑中最常用的芯片组之一。

英特尔的芯片组通常由北桥和南桥两个部分组成。

北桥负责处理器、内存和图形处理器之间的通信，南桥负责各种外部设备的连接和管理。

英特尔的芯片组具有稳定、高性能和低功耗的特点，常用的芯片组型号有H系列、U系列和Y系列。

H系列芯片组适用于高性能笔记本电脑，主要用于游戏、图形设计和视频编辑等需要较高性能的任务。

H系列芯片组通常支持四核或六核处理器，可扩展高容量内存和多个存储设备。

U系列芯片组适用于轻薄型笔记本电脑，主要用于办公、网页浏览和多媒体播放等日常任务。

U系列芯片组低功耗，主要有双核和四核处理器选项，支持较小的内存和存储设备。

Y系列芯片组适用于超极本和平板电脑，主要用于轻量级任务和移动办公。

Y系列芯片组功耗非常低，使用的处理器通常是双核或双核加超线程，内存和存储设备容量较小。

AMD芯片组在近年来也在笔记本电脑市场上崭露头角。

与英特尔不同的是，AMD芯片组单芯片设计，将北桥和南桥功能合并在同一芯片上，有助于提高性能和降低功耗。

AMD芯片组的优势主要体现在高性能图形处理方面，适用于游戏和图形设计等领域。

除了英特尔和AMD，还有一些其他品牌的芯片组，例如高通骁龙、联发科等。

这些芯片组主要用于移动设备和平板电脑，功耗低，性能相对较弱。

总结来说，笔记本芯片组是笔记本电脑中起连接和协调作用的核心部件，直接影响笔记本电脑的性能和功能。

英特尔和AMD是最常见的芯片组品牌，具有各自的优势和特点。

除了这两个品牌，还有一些其他品牌的芯片组适用于特定的应用场景。
