电流、电压和电阻综合练习题

本章测试一、选择题1．如图所示是“研究电流跟电压、电阻的关系”的电路图。

设电阻R两端的电压为U ，通过R 的电流为I ，改变滑动变阻器R '连入电路的阻值，记录下多组实验数据。

某同学对其分析后得出如下结论，其中正确的是（ ）A ．当U 增大n 倍，R 就减小为原来的1/nB ．不论U 怎样变化，U 与I 的比值不变C ．R 跟U 成正比、跟I 成反比D ．当U 为零时，I 为零，R 也为零2．如图所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是（ ）A ．1S 、2S 都断开B ．1S 断开，2S 闭合C ．1S 闭合，2S 断开D ．1S 、2S 都闭合3．一根铜线和一根镍铬合金线，长短粗细都相同，把它们串联在电路中，铜导线中的电流为1I ，两端的电压为1U ；镍铬金合线中的电流为2I ，两端的电压为2U ，则1I 与2I ，1U 与2U 的关系正确的是（ ）A ．2121,U U I I ==B ．2121,U U I I <=C ．2121,U U I I =>D ．2121,U U I I <>4．在如图所示电路中，Ω=Ω=6,321R R 。

当开关1S 与2S 闭合、3S 断开时，电流表的示数为1I 。

当开关1S 与3S 闭合、2S 断开时，电流表的示数为2I 。

则1I 与2I 的比值为（ ）A ．1：2B ．2：1C ．2：3D ．3：25．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 向右端滑动过程中，电流表1A 和2A ，电压表V 的示数变化情况是（ ）A ．1A 示数变小，2A 示数变小，V 示数不变B ．1A 示数未变，2A 示数变小，V 示数不变C ．1A 示数不变，2A 示数变大，V 示数变小D ．1A 示数变小，2A 示数变大，V 示数变小6．如图中的滑动变阻器R '的阻值是200Ω，电阻Ω=3001R ，电源的电压是6V 且保持不变，当滑动变阻器的滑片从a 端滑到b 端，电压表示数的变化是（ ）A ．6V~0VB ．6~2.4VC ．6V~3.6VD ．3.6V~2.4V7．在如图所示的电路中，电源电压保持不变，当1S 、2S 闭合，3S 断开时，电压表示数为U ；当1S 、2S 断开，3S 闭合时，电压表示数为U /3。

初中及中考物理重点实验综合复习训练：电流与电压和电阻的关系【重要考点精练一】***1．在“探究电流与电阻的关系”实验中：图1（1）如图1甲所示，请你用笔画线代替导线，将图中电路连接完整（请勿更改原有导线，导线不得交叉）。

要求：当滑动变阻器的滑片P向左移动时，电路中的电流变大。

连接电路时，开关必须。

（2）闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是。

（3）实验过程中，将5Ω的电阻接入电路中，闭合开关调节滑动变阻器滑片P至适当位置，此时电流表示数如图乙所示，则电流表示数为A．将5Ω的电阻更换为10Ω的电阻，闭合开关，应将滑动变阻器的滑片P向（选填“左”或“右”）端移动，使电压表示数为V。

2．（2021·肇庆模拟）在探究电流与电压关系的实验中，同学们设计了如下三种电路：图2（1）甲同学认为图2电路比图1电路好，理由是：。

乙同学认为图3电路比图2电路更好，理由是图3电路便于多次实验。

（2）乙同学利用图3电路（其中电阻 R＝5Ω）完成了本实验，测得数据如下：实验次数电压 U（伏）电流 I（安）电压/电流1 1 0.22 2 0.43 4 0.8分析表格数据，可得出的结论是。

（3）乙同学利用图3电路进行实验的过程中，发现电流表忽然变为0，但电压表有示数，则电路的故障可能是或。

（4）实验操作过程中，丙同学发现滑动变阻器损坏，但经过思考后利用图 2 电路最终也完成了多次实验，该同学的做法是。

3．某同学利用如图3甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω，1.5A”。

图3（1）如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是与（选填字母代号）。

A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E．定值电阻处接触不良（2）电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向（选填“左”或“右”）滑动直至电压表示数为V，并记录电流表的示数。

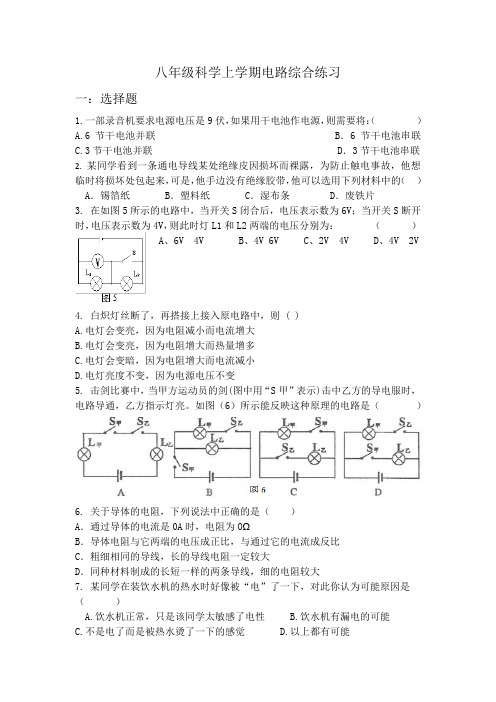

八年级科学上学期电路综合练习一：选择题1.一部录音机要求电源电压是9伏，如果用干电池作电源，则需要将：（）A.6节干电池并联 B．6节干电池串联C.3节干电池并联 D．3节干电池串联2.某同学看到一条通电导线某处绝缘皮因损坏而裸露，为防止触电事故，他想临时将损坏处包起来，可是，他手边没有绝缘胶带，他可以选用下列材料中的（）A．锡箔纸 B．塑料纸 C．湿布条 D．废铁片3. 在如图5所示的电路中，当开关S闭合后，电压表示数为6V；当开关S断开时，电压表示数为4V，则此时灯L1和L2两端的电压分别为：（）A、6V 4VB、4V 6VC、2V 4VD、4V 2V4. 白炽灯丝断了，再搭接上接入原电路中，则 ( )A.电灯会变亮，因为电阻减小而电流增大B.电灯会变亮，因为电阻增大而热量增多C.电灯会变暗，因为电阻增大而电流减小D.电灯亮度不变，因为电源电压不变5. 击剑比赛中，当甲方运动员的剑(图中用“S甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮。

如图（6）所示能反映这种原理的电路是（）6. 关于导体的电阻，下列说法中正确的是（）A．通过导体的电流是0A时，电阻为OΩB．导体电阻与它两端的电压成正比，与通过它的电流成反比C．粗细相同的导线，长的导线电阻一定较大D．同种材料制成的长短一样的两条导线，细的电阻较大7. 某同学在装饮水机的热水时好像被“电”了一下，对此你认为可能原因是（）A.饮水机正常，只是该同学太敏感了电性B.饮水机有漏电的可能C.不是电了而是被热水烫了一下的感觉D.以上都有可能8. 如图7所示，在探究并联电路中的电流关系时，小明同学用电流表测出A．B．C 三处的电流分别为IA＝0.51A，IB＝0.31A，IC＝0.19A，发现B、C两点的电流并不等于A点的电流，原因可能的是（））A．两灯泡的规格不同 B．实验时某一电流测量错误C．电流表的影响 D．电源的电压不稳定二：填空题9．如图1示，当开关S闭合后，要使电阻R1、R2并联，甲表是_________ 、乙表是_________。

电流跟电压和电阻的关系练习1．某同学在做研究导体中的电流跟电压、电阻关系的实验时，得到两组实验数据，如表一、表二。

（1）分析表一数据可以得到的结论________________。

（2）分析表二数据可以得到的结论______________________。

2．甲、乙两个电阻的阻值分别为10Ω和40Ω，将它们先后接在同一电源上，通过甲的电流强度为0.6 A，则通过乙的电流强度为（）A．0.6 A B．2.4 A C．0.15 A D．以上答案均不对3．甲、乙两导体的阻值之比为3：2，将它们先后接在同一电源上，则通过甲、乙两导体的电流之比是（）A．3：2 B．2：3 C．1：1 D．无法确定4．一导体接在某电路中，如果把加在该导体两端的电压变为原来的两倍，则该导体的电阻和通过它的电流将（）A．都增加为原来的两倍B．电阻不变，电流变为原来的2倍C．电阻不变，电流变为原来的1/2 D．电阻、电流都不变5．将某导体接在电压为16V的电源上，通过它的电流为0.4A。

现在把该导体换成阻值是其四倍的另一导体，则电路中的电流为（）A．0.1A B．0.4A C．0.8A D．1.6A6．有Ｒ１和Ｒ２两个电阻，Ｒ１＞Ｒ２，将它们分别接在同一个电源上，通过它们的电流分别是Ｉ１和Ｉ２，则Ｉ１与Ｉ２之间的大小关系是（）Ａ．Ｉ１＝Ｉ２Ｂ．Ｉ１＞Ｉ２Ｃ．Ｉ１＜Ｉ２Ｄ．无法比较7．分别将U1=4V、U2=6V加在某段导体的两端，则两次通过该导体的电流之比为（）A．3:2 B．2:3 C．1:1 D．1:28．将两个定值电阻R1、R2分别接在不同的电源上，通过它们的电流分别为I1、I2，已知I1>I2，则下列说法正确的是( ) A．R1可能等于R2B．R1一定大于R2C．R1一定小于R2D．R1一定等于R29．一段导体两端的电压为8V，导体中的电流为2A，如果将它两端的电压减少2V，则导体中的电流变为（）A．0.25A B．0.5A C．1.5A D．3A10．某同学在探究“电流跟电压和电阻的关系”时，根据收集到的数据画出了如下左图所示的一个图像，下列结论与图像相符的是（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小11．保持一个电路两端的电压不变，把一个20Ω的电阻接在这个电路中时,通过它电流为0.5A,把它更换成一个40Ω的电阻时，电路中的电流应变为A；如果要使电路中的电流变为0.2A，则应换成一个阻值为Ω的电阻。

电流电压电阻练习题电流、电压、电阻练习题1. 第一题：在一个电路中，电流为4A，电阻为6Ω，请计算电压是多少？解答：根据欧姆定律，电压（V）等于电流（I）乘以电阻（R）。

所以，V = I × R代入数值，V = 4A × 6Ω = 24V2. 第二题：一个电路中的电压为12V，电阻为3Ω，请计算电流是多少？解答：同样根据欧姆定律，电流（I）等于电压（V）除以电阻（R）。

所以，I = V / R代入数值，I = 12V / 3Ω = 4A3. 第三题：一个电路中的电流为2A，电压为20V，请计算电阻是多少？解答：继续根据欧姆定律，电阻（R）等于电压（V）除以电流（I）。

所以，R = V / I代入数值，R = 20V / 2A = 10Ω4. 第四题：一个电路中的电流为5A，电阻为10Ω，请计算电压是多少？解答：欧姆定律告诉我们，电压（V）等于电流（I）乘以电阻（R）。

所以，V = I × R代入数值，V = 5A × 10Ω = 50V5. 第五题：在一个电路中，电压为30V，电流为3A，请计算电阻是多少？解答：根据欧姆定律，电阻（R）等于电压（V）除以电流（I）。

所以，R = V / I代入数值，R = 30V / 3A = 10Ω6. 第六题：一个电阻为8Ω的电路中，电压为24V，请计算电流是多少？解答：根据欧姆定律，电流（I）等于电压（V）除以电阻（R）。

所以，I = V / R代入数值，I = 24V / 8Ω = 3A7. 第七题：在一个电路中，电流为4A，电压为12V，请计算电阻是多少？解答：继续应用欧姆定律，电阻（R）等于电压（V）除以电流（I）。

所以，R = V / I代入数值，R = 12V / 4A = 3Ω8. 第八题：一个电路中的电流为6A，电阻为2Ω，请计算电压是多少？解答：根据欧姆定律，电压（V）等于电流（I）乘以电阻（R）。

所以，V = I × R代入数值，V = 6A × 2Ω = 12V总结：通过以上练习题，我们回顾了电流、电压和电阻之间的关系，以及如何使用欧姆定律进行计算。

电流、电压、电阻综合测试题一、单项选择题每小题3分;共36分1．如果要改变某一导体的电阻;下列方法中无效的是A．改变导体的长度B．改变导体的横截面积C．改变导体的材料D．改变导体两端的电压2．将图1的变阻器接入电路中;当滑片P向左移动时;要使电阻减少;下列哪种接法正确A．a和b B．a和c C．c和d D．b和d3．下列说法正确的是A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等;粗导线的电阻比细导线的电阻小4．关于物体的导电性能;下列说法中正确的是A．导体和绝缘体都容易导电 B．大地、人体、油都是导体C．橡胶、塑料、碳都是绝缘体D．导体和绝缘体之间没有绝对的界限5．如图2;电源电压为5V;闭合开关S电压表的示数为3V;则以下说法正确的是A．灯L1两端的电压为3V B．灯L1两端的电压为2VC．电源电压与灯L1两端的电压之和为3V D．灯L2两端的电压为2V6．如图3所示当滑片P向右移动时;则电流表示数和灯泡亮度的变化分别是A．变大、变暗B．变大、变亮C．变小、变亮D．变小、变暗7．图4中要用电压表测量灯L两端的电压;正确的接法是8．如图5示;开关闭合时;V1的示数为6V;V2的示数为2．5V;则灯L1两端的电压为A．6V B．3．5V C．2．5V D．8．5V9．下列说法中正确的是A．只有36V的电压对人体才安全B．电压表不能直接接在电源正负极上C．电源是提供电压的装置D．电路的两端有电压就一定有电流10、两个灯泡串联在电路中;下列说法中正确的是A．通过它们的电流一定不．相等B．它们两端的电压之和等于总电压C．它们两端的电压一定相等D．通过它们的电流之和等于总电流11．在图6所示的电路中;有可能造成电源和电流表都损坏的是12．某同学做实验时;如图7连接电路;闭合开关后;灯泡正常发光;但电流表指针不动;电压表读数正常;那么有可能是A．电流表已被烧坏;致使电路不通B．电流表完好;但未与导线接牢C．灯L的灯座接线处短路D．电流表接线处碰线电流表被短路二、填空题每空2分;共22分13．6kV=________V;2．2MΩ=________Ω;家庭电路的电压是_ ___V;对人体安全电压 36V..14．如图8;电源电压为12V;电压表示数为4V;则两灯泡是______联;L1两端的电压是_____V;L2两端的电压是_____V..15．滑动变阻器是靠改变接入电路中电阻丝的__________来改变的大小..16．某滑动变阻器铭牌上标有“10Ω、1．5A”;10Ω表示 ;1．5A表示 ..三、作图题共13分17．2分在图9所示的电路中;如果变阻器滑片P由A向B移动;通过灯泡的电流强度变大;导线E端接在变阻器的___________接线柱上;在图上画出这段导线..18．3分在图10的电路中;电灯是正常发光的;请在О中;填入A或V;并标出电流表和电压表的“+”“-”接线柱..19．4分图11中电流表、电压表示数分别为0．44安、2．5伏;请你在图所示的表盘中标出指针位置及所选用的接线柱..20．4分用笔线代替导线把图12中的元件连接起来;要求L1与L2串联;电压表V测L1的电压;并画出对应的电路图..四、探究实验题29分21．6分某同学很想探究一下并联电路中各电灯之间的电压关系;请帮他完成探究过程：1提出问题_______________________________________________2你的猜想_______________________________________________3设计实验：在如图13所示的电路中;画上电压表;分别测出L1、L2以及电源两端的电压..4在表格记录所测的电压值测两次;完成下表所缺项..L1两端电压U1第1次测量22．10分在做“研究导体的电阻跟哪些因素有关”的实验时;为了便于研究;每次须挑选两根合适的导线;用同一电源;测出通过它们的电流;然后进行比较;最后得出结论..导线A B C D E F G长度m1．00．51．51．02．00．51．5横截面积m m23．00．81．20．83．01．21．2材料铁钨镍铬丝铁钨镍铬丝铝电流大小A0．30．80．90．60．70．40．51该实验采用的实验方法为法..2为了研究电阻与导体材料有关;应选用两根导线进行比较..填代号3为了研究导体的电阻与导体的长度有关;应选用导线两根导线进行比较..4为了研究导体的电阻与导体的横截面积有关;应选用导线两根导线进行比较..5通过对表格中数据的分析;可以得出的结论是 ..五、综合题13分;4+6+323．王明要在家里安装装饰彩灯;已知每只小灯泡能承受的电压为6V;那么;这些小灯泡应怎样连接至少需要多少只这样的小灯泡要求写出计算过程;说明理由..24．输电线的电阻越大;电能损失越大;分析下面三种减小电能损失的方法;各有什么优缺点：①增大输电线的横截面积；②靠近发电厂建工厂；③用超导技术输电..25．有一个灯泡;它的电阻是15Ω;把灯泡两端加6V电压时;灯泡能正常工作..如果把灯泡接在7．5V的电源上;仍使灯泡正常发光;应给灯泡串联一个多大的电阻。

电压和电阻练习题一、选择题1. 电压是表示电流在电路中流动时遇到的阻力大小的物理量，其单位是：A. 欧姆（Ω）B. 安培（A）C. 伏特（V）D. 瓦特（W）2. 电阻是表示电路中阻碍电流流动能力的物理量，其单位是：A. 欧姆（Ω）B. 伏特（V）C. 安培（A）D. 瓦特（W）3. 当电路两端的电压为6V，通过的电流为2A时，该电路的电阻为：A. 1ΩB. 2ΩC. 3ΩD. 6Ω4. 欧姆定律公式为：A. V = I * RB. I = V / RC. R = V / ID. V = R / I5. 串联电路中，总电阻与各分电阻的关系是：A. 总电阻等于各分电阻之和B. 总电阻等于各分电阻的倒数之和C. 总电阻等于各分电阻的平方和的平方根D. 总电阻等于各分电阻的平方和二、填空题6. 根据欧姆定律，如果电路中的电阻为10Ω，电压为20V，那么通过的电流为________A。

7. 在并联电路中，总电阻的倒数等于各分电阻倒数之和，即1/R总 = 1/R1 + 1/R2 + ...，其中R1、R2等为各并联电阻的阻值。

8. 当电阻器R1 = 5Ω，R2 = 10Ω，并且它们并联时，总电阻R总为________Ω。

9. 串联电路中，如果R1 = 20Ω，R2 = 30Ω，那么总电阻R总为________Ω。

10. 一个电路两端的电压为12V，通过的电流为0.5A，根据欧姆定律，该电路的电阻为________Ω。

三、计算题11. 一个电阻器R1 = 15Ω，与另一个电阻器R2 = 25Ω串联，求串联后的总电阻。

12. 已知一个并联电路中有两个电阻器，R1 = 8Ω和R2 = 12Ω，求并联后的总电阻。

13. 一个电路两端的电压为24V，电路中的总电阻为6Ω，求通过电路的电流。

14. 一个电阻器R1 = 30Ω与另一个电阻器R2 = 60Ω并联，求并联后的总电阻，并计算通过每个电阻器的电流。

15. 一个串联电路中，有三个电阻器，R1 = 10Ω，R2 = 20Ω，R3 = 30Ω，求串联后的总电阻，并计算通过电路的电流，如果电路两端的电压为60V。

中考物理总复习《探究电流与电压、电阻的关系-测量电阻》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、探究电流与电压、电阻的关系1.在探究“电流与电阻关系”实验时，老师给小明提供了如下器材：电源（电压恒定为4.5V），电流表，电压表，开关各一个，滑动变阻器甲“10Ω；2A”和滑动变阻器乙“20Ω；1A”各一个，定值电阻5Ω、10Ω、15Ω各一个，导线若干。

（1）注意在连接电路时，开关必须处于状态；（2）用笔画线代替导线，将图甲的实验电路连接完整（要求：滑动变阻器滑片P向左滑动时电流表示数变大，导线不允许交叉）；（3）正确连接电路后闭合开关，发现电流表有示数，无论怎样移动滑片P，电压表都无示数，则故障可能是（答出一种情况即可）；（4）排除故障后，小明把5Ω的电阻接入电路中，移动滑片P到适当位置，读出电流表示数如图乙所示，正确记录后，小明又改用10Ω电阻继续实验，闭合开关后，小明应将滑片P向（选填“左”或者“右”）移动至电压表示数为V；（5）小明在实验中所选用的滑动变阻器应该是（选填“甲”或“乙”）；（6）利用老师给的器材，还能完成的电学实验有：（写出一个即可）。

2.小刚同学在探究电流与电阻的关系时，设计了如图甲所示的电路，部分实物连接情况如图乙所示。

其中电源电压恒为4.5V，滑动变阻器R0最大阻值为80Ω，定值电阻R备有阻值分别为5Ω、10Ω、25Ω、50Ω各一个。

（1）请根据甲图电路图，在乙图中用笔画线代替导线将实物电路连接完整（要求滑片P右移时接入阻值变大）；（2）正确连好电路，移动滑片P到最大阻值处，闭合开关后发现电流表示数为零，电压表示数接近电源电压。

故障原因是定值电阻R ；（3）故障排除后，小刚先用5Ω电阻实验，闭合开关，调节滑片P，使电压表示数为2V，并记录此时电流表的示数，断开开关；将5Ω电阻换成10Ω，闭合开关，将滑片P向（选填“A”或“B”）端适当移动，使电压表示数为2V，记录此时电流表的示数；（4）更换其余电阻继续实验，根据4组数据作出I=1/R图像如图丙所示；分析I=1/R图像可得出：在电压一定时，电流与电阻成；（5）小刚学习了伏安法测电阻后，用刻度尺、电流表和已知最大阻值为R1的滑动变阻器来测量未知电阻R x的阻值。

课后练习
1.在“研究电流跟电压、电阻的关系”实验中，需要采用控制变量的方法，即（）A．分别保持电阻不变和保持电压不变两个步骤进行实验
B．分别保持电流不变和保持电压不变两个步骤进行实验
C．分别保持电阻不变和保持电流不变两个步骤进行实验
D．分别保持电流不变、电阻不变、电压不变三个步骤进行实验
2.关于导体中的电流与导体两端的电压的关系，下列叙述正确的是（）A．在导体电阻不变的情况下，导体中的电流与导体两端的电压成正比
B．在导体电阻不变的情况下，导体两端的电压与导体中的电流成正比
C．导体中的电流越大，其两端的电压越大
D．导体中的电流越小，其两端的电压越小
3．研究电流与电压关系时，用如图所示的电路，要求“保持电阻不变”，在进行“保持电阻不变”这一步骤时，实验要求是（）
A．保持'R的滑片位置不动
B．保持R的电压不变
C．保持R不变，调节'R的滑片到不同位置
D．保持电路中的电流不变
4．图象法是研究物理规律的好方法，下列叙述中与图象不相符的是（）
A．电阻一定时，电流与电压的关系
B．电压一定时，电流与电阻的关系
C．物体所受重力大小与物体质量的关系
D．同种物质组成的物体，其质量与体积的关系
答案
1. A
2. A
3. C
4. B。

4.6 电流与电压、电阻的关系培优练习一、选择题（共15题；共30分）1.从欧姆定律I= 可推导出公式R= ，下列说法正确的是( )A. 当电压为0时，导体的电阻为0B. 当电流增大2倍时，导体电阻减小2倍C. 当电压增大2倍时，导体电阻增大2倍D. 不管电压、电流如何变化，导体电阻不变2.学了电路后，小明设计了四个体重计原理图。

你认为可行的是（）A. B. C. D.3.如图所示电路，闭合开关Ｓ后，甲乙两表是电压表，示数之比是3：2，当开关Ｓ断开，甲乙两表是电流表，则两表的示数之比为（）A. 2：1B. 3：1C. 2：3D. 1：3第3题图第4题图第5题图4.用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图，将它们串联在电路中，通过的电流关系以及两端的电压关系是（）A. I A＞I B U A＞U BB. I A＜I B U A＜U BC. I A＝I B U A＜U BD. 无法确定5.如图所示的电路中，电源两端电压为6V 且保持不变，定值电阻R1 的阻值为10Ω，滑动变阻器R2 的最大阻值为20Ω，电压表接入电路的量程（0～3）V，电流表接入电路的量程（0～0.6）A。

闭合开关S，将滑动变阻器的滑片P 由b 端缓慢向a 端移动，直至某一电表的指针达到满偏。

有关变化下列说法正确的是（）①电压表的示数变大，电流表的示数变大②电流表的示数变化范围为0.2A～0.6A③电压表的示数变化范围为2V～6V ④R2阻值变化范围为20 Ω～10 Ω⑤指针达到满偏的是电流表A. 只有②⑤正确B. 只有③④正确C. 只有①④正确D. 都正确6.如图所示，R1＝10欧姆，电流表A1示数为0.5安培，电源电压为10伏特。

下列叙述不正确的是( )A. R1与R2并联B. R2阻值为20欧姆C. R1两端电压为10伏特D. 电流表A的示数为1.0安培第6题图第7题图第8题图7.如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2的电阻之比为（）A. 4∶1B. 1∶4C. 5∶1D. 1∶58.某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。
