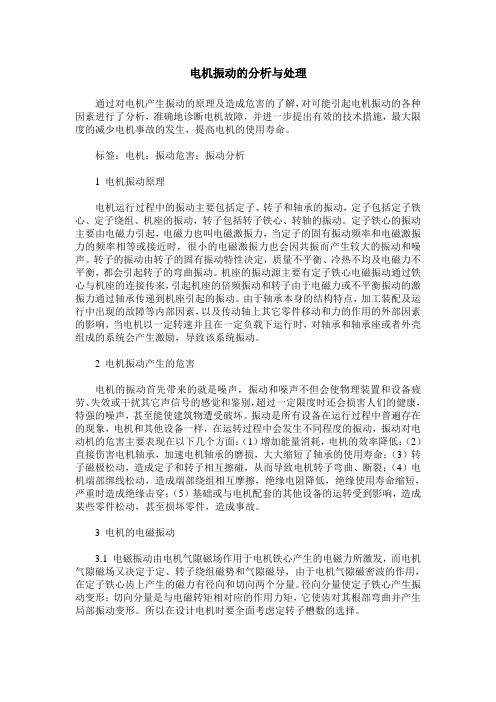

电机振动的分析与处理通过对电机产生振动的原理及造成危害的了解，对可能引起电机振动的各种因素进行了分析，准确地诊断电机故障，并进一步提出有效的技术措施，最大限度的减少电机事故的发生，提高电机的使用寿命。
标签：电机；振动危害；振动分析1 电机振动原理电机运行过程中的振动主要包括定子、转子和轴承的振动，定子包括定子铁心、定子绕组、机座的振动，转子包括转子铁心、转轴的振动。
定子铁心的振动主要由电磁力引起，电磁力也叫电磁激振力，当定子的固有振动频率和电磁激振力的频率相等或接近时，很小的电磁激振力也会因共振而产生较大的振动和噪声。
转子的振动由转子的固有振动特性决定，质量不平衡、冷热不均及电磁力不平衡，都会引起转子的弯曲振动。
机座的振动源主要有定子铁心电磁振动通过铁心与机座的连接传来，引起机座的倍频振动和转子由于电磁力或不平衡振动的激振力通过轴承传递到机座引起的振动。
由于轴承本身的结构特点，加工装配及运行中出现的故障等内部因素，以及传动轴上其它零件移动和力的作用的外部因素的影响，当电机以一定转速并且在一定负载下运行时，对轴承和轴承座或者外壳组成的系统会产生激励，导致该系统振动。
2 电机振动产生的危害电机的振动首先带来的就是噪声，振动和噪声不但会使物理装置和设备疲劳、失效或干扰其它声信号的感觉和鉴别，超过一定限度时还会损害人们的健康，特强的噪声，甚至能使建筑物遭受破坏。
振动是所有设备在运行过程中普遍存在的现象，电机和其他设备一样，在运转过程中会发生不同程度的振动，振动对电动机的危害主要表现在以下几个方面：（1）增加能量消耗，电机的效率降低；（2）直接伤害电机轴承，加速电机轴承的磨损，大大缩短了轴承的使用寿命；（3）转子磁极松动，造成定子和转子相互擦碰，从而导致电机转子弯曲、断裂；（4）电机端部绑线松动，造成端部绕组相互摩擦，绝缘电阻降低，绝缘使用寿命缩短，严重时造成绝缘击穿；（5）基础或与电机配套的其他设备的运转受到影响，造成某些零件松动，甚至损坏零件，造成事故。
电机为什么会振动有什么检修措施电机振动是由于电机的运转引起的，主要包括旋转不平衡、轴偏心、轴承故障、定子线圈接触不良等因素所导致。
下面将介绍一些常见的电机振动的检修措施。
1.检查电机外观和安装首先需要检查电机的外观和安装是否无明显损坏，并且是否满足电机的安装要求。
对于垂直安装的电机，需要检查电机底座和底座与地面的垫片是否存在松动或损坏。
对于水平安装的电机，需要检查电机底座上的固定螺栓，确保螺栓的紧固力度。
2.检查电机定子线圈定子线圈的接触不良往往会导致电机的振动。
可以使用电磁线圈柱式式短路架来检查定子线圈的连接情况，确保线圈的接触良好，无短路、开路等故障。
3.检查轴承轴承是电机中非常重要的部件，也是电机振动的一个主要原因。
首先需要检查轴承的润滑情况，确保轴承有足够的润滑油。
其次，检查轴承是否松动，是否存在异响等异常情况。
如果轴承已经出现磨损，需要及时更换。
4.动平衡电机因为零件的不平衡而产生的振动很常见。
可以通过电机的动平衡来解决这个问题。
动平衡可以分为静态平衡和动态平衡两种方式。
在电机运转之前，可以进行静态平衡测试，通过调节转子重心的位置，使得电机在旋转过程中保持平衡。
5.转子偏心转子偏心是电机振动的另一个常见原因，可以通过电机的检修来解决。
首先需要将电机拆解，并对转子进行清洗，去除转子表面的污物和沉积物。
然后对转子进行研磨，以消除转子的偏心。
最后，重新安装电机，并进行动平衡测试。
6.检查驱动系统电机的振动还可能是由于驱动系统的故障引起的。
可以检查电机的驱动系统，包括皮带传动、联轴器等部件，确保它们的工作正常，没有松动、磨损等问题。
综上所述，对于电机振动的检修措施主要包括检查电机外观和安装、检查电机定子线圈、检查轴承、进行动平衡、处理转子偏心和检查驱动系统。
通过以上措施的综合应用，可以有效地解决电机振动问题，提高电机的运行稳定性和寿命。
深度解析电机振动的原因与处理方法
电机在运行过程中常会发生振动，振动的产生会在一定程度上影响电机的正常运行。
本文就电机振动的原因进行了分析，同时给出了处理振动常用的一些方法。
在对电机的振动进行处理时，遵循科学的诊断方法和诊断技术是十分有必要的。
由于实际中的振动故障一般具有综合性和复杂性，对其进行分析和处理是比较有难度的，所以，在处理振动故障时，必须思路清晰，找出振动的具体原因，以便可以有针对性地处理，尽量减少由振动而造成的设备停运或损坏。
电机振动带来的危害
对于大部分的机械设备而言，振动是设备在运行过程中普遍存在的一种现象。
电机和其他一些设备基本上一样，在工作时也会发生不同程度的振动。
经过相关技术人员长期的观察，得出了电机振动的危害，其危害可以归结为如下几个部分：
1)电机的振动在一定程度上会消耗能量，进而降低电机的效率;
2)振动会直接地伤害到电机的轴承，加快电机轴承的磨损程度，使得其正常寿命大大缩减;
3)电机转子发生弯曲或者是断裂，这主要是因为转子磁极的松动造成了定子和转子之间相互擦碰;
4)振动会在一定程度上降低绝缘电阻，这主要是因为电机的振动会导致电机端部绑线松动，造成端部绕组相互摩擦;
5)振动会造成一些零件松动，使得其它的机械设备不能正常的运行。
电机振动的原因及处理方法
1、电机机座振动的主要原因及处理方法
实际工作中电机机座振动的主要原因可以归结为如下两点：
1)转子振动时产生的激振力;
2)定子铁心产生的电磁振动引起机座的倍频振动，相关研究表明当单机容量增大时，倍频。
电动机的振动分析与抑制技术在现代工业生产中，电动机被广泛应用于各种机械设备中，如机床、泵、风机等。
然而，电动机的运行过程中常常会产生较大的振动，不仅会影响设备的安全可靠性，还会对设备的使用寿命和运行效率造成不利影响。
因此，研究电动机的振动特性及其抑制技术具有重要的现实意义。
一、振动分析电动机的振动是由于其内部部件的不平衡、轴承的失效、磨损等原因所致。
为了准确分析电动机的振动特征，可以采用振动测试仪器对其进行测试，并通过振动信号的分析来获得振动的频率、振幅等参数。
常用的振动测试方法有加速度法、速度法和位移法。
其中，加速度法是最常用的，其通过测量电动机壳体的振动加速度来评估振动的严重程度。
二、振动抑制技术为了降低电动机的振动水平，提高设备的运行质量，在实际应用中可以采取以下振动抑制技术。
1. 动平衡技术动平衡技术是通过在电动机转子上增加质量块或采用剪切平衡等方法，使得电动机的转子重心与转轴中心达到一致，从而减小不平衡力，降低振动水平。
在动平衡过程中，首先要对电动机的转子进行定位平衡测试，然后根据测试结果确定平衡质量块的位置和质量大小，最后再进行平衡调整。
2. 耦合调谐技术耦合调谐技术是通过在电动机外部添加阻尼器或质量块等装置，以改变电动机的固有频率，从而减小共振，抑制振动。
该技术需要根据电动机的振动频率和特性来选择合适的耦合装置，并进行精确的调谐。
3. 振动隔振技术振动隔振技术是通过增加电动机底座的刚度和采用隔振材料等方法，将电动机与设备的支撑系统隔离开来，减少外界干扰和传导，从而降低振动传递。
选择合适的隔振材料和设计合理的隔振结构对于提高隔振效果至关重要。
4. 主动控制技术主动控制技术是通过在电动机上加装主动控制装置，控制电动机的振动状态，以抵消或减小振动的效果。
例如，可以通过在电动机上安装传感器和执行器，实时监测和调整振动的频率和振幅，从而实现主动控制。
三、振动抑制技术的应用电动机的振动抑制技术在实际应用中具有广泛的应用前景。
电机振动的原因及处理方法电机振动是指电机运转过程中出现的机械振动现象。
电机振动的原因主要有以下几点：1.不平衡：电机内部的转子、风扇、轴承等部件在制造过程中存在不平衡，或者装配时没有进行平衡校正，导致电机旋转时产生振动。
2.轴承故障：电机轴承受到长时间运转时的磨损，可能会出现松动、断裂等问题，导致电机振动加剧。
3.轴偏：电机运行中，轴线不垂直于平面，存在一定的偏差，这也会导致电机振动增加。
4.松动：电机内部的连接部件，如螺丝、胶水等，如果松动或者粘结不牢固，会导致电机运行时振动增大。
5.磁力不平衡：在电机运行过程中，磁力可能不均匀分布，这会导致电机振动增加。
针对电机振动问题，可以采取以下处理方法：1.平衡校正：对电机内部的转子、风扇、轴承等部件进行平衡校正，消除不平衡现象。
2.更换轴承：如果电机振动主要是由于轴承故障引起的，可以选择更换新的轴承，确保轴承的质量和稳定性。
3.调整轴线：对电机进行轴线调整，确保轴线垂直于平面，减少轴偏现象。
4.紧固连接部件：检查电机内部的连接部件，如螺丝、胶水等，如果发现松动或者粘结不牢固的情况，及时进行紧固或者更换。
5.均衡磁力：对电机进行磁力均衡调整，确保磁力在转子上均匀分布。
除了以上处理方法，还可以采取以下措施来减少电机振动：1.定期维护：对电机进行定期检查和维护，包括清洁、润滑、紧固等操作，确保电机运行的稳定性。
2.合理选用电机：在选用电机时，需要根据具体使用需求和环境要求，选择合适的电机类型和规格，减少振动问题的发生。
3.使用减振器：在电机安装的过程中，可以采用减振器等减震设备来减少电机振动对周围环境的影响。
总之，电机振动是一个常见的问题，一旦发生需要及时处理。
通过合理的维护和处理方法，可以减少电机振动，并提高电机的性能和使用寿命。
发电机试验中的振动分析与结构优化随着社会的不断发展，电力供应已成为现代工业生产和人们生活的基本需求。
而发电机作为电力系统的重要组成部分，其稳定运行对整个电力系统的稳定性具有至关重要的作用。
然而，在实际运行中，发电机往往会受到振动问题的困扰，这不仅对发电机自身的性能和寿命造成影响，还会给周围设备以及工作环境带来一系列的安全隐患。
因此，在发电机的试验过程中进行振动分析并进行结构优化，对于保障发电机的正常运行至关重要。
一、发电机试验中的振动分析发电机试验过程中的振动问题主要表现在以下几个方面：1.1 机械失衡引起的振动机械失衡是导致发电机振动的主要原因之一。
其产生的原因可以是转子质量分布不均匀或转子装配不良等。
机械失衡会导致发电机在运行过程中产生不稳定的振动，并可能造成其它部件的损坏。
1.2 磁场不均匀引起的振动发电机在工作时，磁场的不均匀分布也会引起振动问题。
这主要是由于定子线圈和转子磁极之间的磁场分布不均匀所导致的。
这种情况下，发电机产生的振动会呈现周期性的变化，并且其频率通常为电源频率或其倍数。
1.3 结构松动引起的振动发电机在长时间运行后，由于环境温度等因素的影响，其内部结构可能会出现松动现象。
这种松动将导致发电机在运行过程中产生较大的振动，可能会造成部分零部件的脱落或者位置偏移，进一步加剧了振动问题。
二、振动分析的方法与工具为了进行发电机试验中的振动分析，现代工程技术采用了多种方法与工具来实现。
下面列举几种常用的方法：2.1 振动传感器振动传感器是用于检测并测量发电机振动的重要工具。
利用振动传感器可以实时采集到发电机在运行过程中产生的振动数据，通过数据分析可以确定振动的频率、振幅等参数，从而帮助我们了解振动问题的产生原因。
2.2 频谱分析频谱分析是通过将振动信号转换成频率域的信号来分析振动的频谱特性。
通过对发电机振动信号进行频谱分析，可以帮助我们找到振动问题的频率分布情况，进而确定出振动问题的来源。
电动机振动原因及消除和改善方法电动机产生振动，会使绕组绝缘和轴承寿命缩短，影响滑动轴承的正常润滑，振动力促使绝缘缝隙扩大，使有外界粉尘和水分入侵其中，造成绝缘电阻降低和泄露电流增大，甚至形成绝缘击穿等事故。
因而消除和改善电动机振动是提高电动机运行质量和使用寿命的积极措施。
电动机振动的危害电动机产生振动，会使绕组绝缘和轴承寿命缩短，影响滑动轴承的正常润滑，振动力促使绝缘缝隙扩大，使外界粉尘和水分入侵其中，造成绝缘电阻降低和泄露电流增大，甚至形成绝缘击穿等事故。
另外，电动机产生振动，又容易使冷却器水管振裂，焊接点振开，同时会造成负载机械的损伤，降低工件精度，会造成所有遭到振动的机械部分的疲劳，会使地脚螺丝松动或断掉，电动机又会造成碳刷和滑环的异常磨损，甚至会出现严重刷火而烧毁集电环绝缘，电动机将产生很大噪音，这种情况一般在直流电机中也时有发生。
因而消除和改善电动机振动是提高电动机运行质量和使用寿命的积极措施。
振动原因及典型案例振动原因主要有三种情况：电磁方面原因；机械方面原因；机电混合方面原因。
电磁方面的原因1.电源方面：三相电压不平衡，三相电动机缺相运行。
2.定子方面：定子铁心变椭圆、偏心、松动；定子绕组发生断线、接地击穿、匝间短路、接线错误，定子三相电流不平衡。
典型案例：我厂锅炉房#1炉#1密封风机电机检修前发现定子铁心有红色粉末，怀疑定子铁心有松动现象，但不属于标准大修范围内的项目，所以未处理，大修后试转时电机发生刺耳的尖叫声，更换一台定子后故障排除。
3.转子故障：转子铁心变椭圆、偏心、松动。
转子笼条与端环开焊，转子笼条断裂，绕线错误，电刷接触不良等。
典型案例：轨枕工段无齿锯电机运行中发现电机定子电流来回摆动，电机振动逐渐增大，根据现象判断电机转子笼条有开焊和断裂的可能，电机解体后发现，转子笼条有7处断裂，严重的2根两侧与端环已全部断裂，如发现不及时就有可能造成定子烧损的恶劣事故发生。
机械原因1.电机本身方面：转子不平衡，转轴弯曲，滑环变形，定、转子气隙不均，定、转子磁力中心不一致，轴承故障，基础安装不良，机械机构强度不够、共振，地脚螺丝松动，电机风扇损坏。
电动机的振动分析与故障诊断电动机在工业生产中扮演着重要的角色，但长期使用和不良操作可能导致其振动和故障。
本文将探讨电动机振动的原因以及故障的诊断方法，并提供解决这些问题的建议。
一、振动分析1. 振动的原因电动机振动的原因可能包括以下几个方面：a. 不平衡负载：不平衡负载可能是由于旋转部件的不均匀质量分布引起的，导致电动机产生振动。
b. 轴承故障：电动机的轴承在长期使用后可能会磨损、断裂或过度磨损，这会导致振动。
c. 轴偏心：轴偏心可能是由于组装问题或轴的变形引起的，会导致电动机产生振动。
d. 磁场不均匀：电动机的磁场不均匀可能与电磁线圈的设计和制造有关，这也会导致振动。
e. 失衡转子：电动机转子的失衡可能会导致振动，特别是在高速旋转时更容易出现问题。
2. 振动的影响电动机的振动不仅会影响机器的正常运行，还可能导致以下问题：a. 能源浪费：振动会导致电动机能量的损失，从而引起额外的能源消耗。
b. 设备损坏：持续的振动会导致电动机零部件的磨损加剧，甚至可能引起断裂或脱落。
c. 噪音污染：振动使电动机产生噪音，如果超过了正常水平，可能会引起噪音污染。
二、故障诊断1. 振动系统监测为了正确地诊断电动机振动问题，可以使用振动监测系统来采集数据并进行分析。
这些系统通常包括振动传感器、数据采集器和分析软件。
2. 数据分析通过收集到的振动数据进行分析，可以找到故障的迹象和原因。
常见的数据分析方法包括：a. 频谱分析：将振动信号转换成频谱图，通过分析频谱图可以确定故障频率和振动幅值。
b. 轨迹分析：通过绘制轴承振动的运动轨迹图，可以确定轴承的故障类型。
c. 时域分析：对振动信号进行时间域分析，可以了解振动信号的波形和振动特征。
3. 故障诊断根据分析结果，可以判断电动机的故障类型，并采取相应的修复措施。
常见的故障类型包括轴承故障、不平衡、磁场不均匀等。
三、解决方案1. 平衡校正对于因不平衡而引起的振动，可以采用平衡校正的方法来解决问题。
