毕业设计教学楼设计计算书题目: XX大学土木工程学院教学楼设计院系名称：土木工程学院专业班级：土木工程******班学生姓名：学号： 20*********指导教师： ********* 教师职称：教授20**年**月**日目录摘要 (5)绪论................................................. 错误!未定义书签。
1 建筑设计理念及设计依据............................. 错误!未定义书签。
1.1 设计理念......................................... 错误!未定义书签。
1.2 工程概况......................................... 错误!未定义书签。
1.3设计依据......................................... 错误!未定义书签。
2 建筑设计........................................... 错误!未定义书签。
2.1 平面设计 (7)2.2 立面设计......................................... 错误!未定义书签。
2.3 建筑剖面设计..................................... 错误!未定义书签。
2.4 其它部分详细做法和说明 (8)3 截面尺寸初步估计 (9)3.1柱截面设计 (9)3.2梁的截面设计 (10)4 框架侧移刚度的计算................................. 错误!未定义书签。
4.1 横梁线刚度i b的计算............................. 错误!未定义书签。
4.2 柱线刚度i c的计算............................... 错误!未定义书签。
【建筑工程设计】土木工程专业毕业设计计算书层框架办公楼摘要瑞达集团办公楼位于长沙市，总共5层。
建筑总高为15.6m，共5层。
其中底层层高为3.6m，其余各层层高为3.0m。
局部突出屋面的塔楼为楼梯间，高3.0m。
建筑部分：根据建筑的地理位置，所有的功能分区等设计依据进行平面布置、立面、剖面等方面的建筑设计，力求建筑物的实用、经济、美观。
结构部分：结构形式为框架结构，所有的梁、柱及板均采用现浇，基础采用柱下独立基础，绘出结构施工图。
关键词：框架结构现浇AbstractRuiDa Group locates at ChangSha in Hunan Province. It consists of five stories, 15.6m high. The first story is 3.6m high, and the others stories are 3.0m high. In the top story, there is a stairwell 3.0m high.Architectural part: According to its geography situation and all requisite functions and others conditions, we carry out architecture about the plane layout, vertical plane and vertical sections, etc. At this time, we try our best to make the building beautiful, economical and useful.Structural part: The structure form is a frame structure, all of the columns, beams, and slabs are cast-in-site. Foundations areindependent foundations under columns, and we finish the drawing of the structural design for the next construction at last. Key word: Frame structure Cast-in-site第1章建筑设计建筑设计是在总体规划的前提下，根据任务书的要求综合考虑基地环境，使用功能，结构施工，材料设备，建筑经济及建筑艺术等问题。
重庆大学毕业设计题目学生所在学院专业学号学生姓名指导教师起止日期摘要本设计主要进行了结构方案中框架5轴框架的抗震设计。
在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自振周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。
接着计算竖向荷载（恒载及活荷载）作用下的结构内力，找出最不利的一组或几组内力组合。
选取最安全的结果计算配筋并绘图。
此外还进行了结构方案中的室内楼梯的设计并完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。
关键词：框架，结构设计，抗震设计，施工组织设计ABSTRACTThe purpose of the design is to do the anti-seismic design in the longitudinal frames of axis5. When the directions of the frames is determined, firstly the weight of each floor is calculated .Then the vibrate cycle is calculated by utilizing the peak-displacement method, then making the amount of the horizontal seismic force can be got by way of the bottom-shear force method. The seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal force (bending moment, shearing force and axial force ) in the structure under the horizontal loads can be easily calculated. After the determination of the internal force under the dead and live loads, the combination of internal force can be made by using the Excel software, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing drawings of the components. The design of the stairs is also be approached by calculating the internal force and reinforcing such components as landing slab, step board and landing girder whose shop drawings are completed in the end.Keywords : frames，structural design，anti-seismic design目录中文摘要 (Ⅰ)英文摘要 (Ⅱ)1.设计资料 (1)2.结构布置及结构计算简图的确定 (1)3.荷载计算 (3)4.内力计算 (10)5.内力组合 (56)6.截面设计 (56)7.框架节点核心区抗震验算 (56)8.基础设计 (58)9.板式楼梯设计 (60)参考文献 (63)附录………………………………………………………………………………………………..附录一：内力组合表………………………………………………………………………...…附录二：梁配筋表…………………………………………………………………………...…附录三：柱配筋表…………………………………………………………………………...…附录四：KJ-3内力图………………………………………………………………………..…附录五：各层配筋简图……………………………………………………………………...…参考文献[1] 《现行建筑设计规范大全》，建工出版社[2] 《建筑设计防火规范》JBJ16-87[3] 《建筑设计资料集》第2版，第5册[4] 《西南地区建筑标准设计通用图合订本》[5] 《中小型民用建筑图集》[6] 《建筑结构荷载规范》GB50009-2001[7] 《混凝土结构设计规范》GB50010-2002[8] 《建筑抗震设计规范》GB500011-2001[9] 《建筑地基基础设计规范》GB50007-2001[10] 《结构静力计算手册》[11] 《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G101-1[12] 《建筑施工手册》[13] 《重庆市建筑、装饰、安装工程劳动定额》CQ－97，上下册[14] 《产量定额》[15] 相关教材1.0设计资料（1）设计标高：室内设计标高±0.000,室内外高差450mm.（2）墙身做法：采用加气混凝土块，用M5混合砂浆砌筑，内粉刷为混合砂浆底，纸筋灰面，厚20mm，“803”内涂料两度。

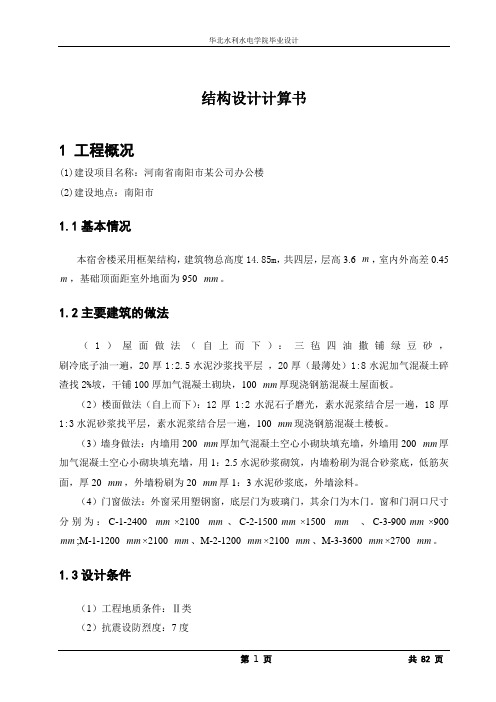

结构设计计算书1 工程概况(1)建设项目名称：河南省南阳市某公司办公楼(2)建设地点：南阳市1.1基本情况本宿舍楼采用框架结构，建筑物总高度14.85m，共四层，层高3.6 m，室内外高差0.45 m，基础顶面距室外地面为950 mm。
1.2主要建筑的做法（1）屋面做法（自上而下）：三毡四油撒铺绿豆砂，刷冷底子油一遍，20厚1:2.5水泥沙浆找平层，20厚（最薄处）1:8水泥加气混凝土碎渣找2%坡，干铺100厚加气混凝土砌块，100 mm厚现浇钢筋混凝土屋面板。
（2）楼面做法（自上而下）：12厚1:2水泥石子磨光，素水泥浆结合层一遍，18厚1:3水泥砂浆找平层，素水泥浆结合层一遍，100 mm现浇钢筋混凝土楼板。
（3）墙身做法：内墙用200 mm厚加气混凝土空心小砌块填充墙，外墙用200 mm厚加气混凝土空心小砌块填充墙，用1：2.5水泥砂浆砌筑，内墙粉刷为混合砂浆底，低筋灰面，厚20 mm，外墙粉刷为20 mm厚1：3水泥砂浆底，外墙涂料。
（4）门窗做法：外窗采用塑钢窗，底层门为玻璃门，其余门为木门。
窗和门洞口尺寸分别为：C-1-2400 mm×2100 mm、C-2-1500mm×1500 mm、C-3-900mm×900 mm;M-1-1200 mm×2100 mm、M-2-1200 mm×2100 mm、M-3-3600 mm×2700 mm。
1.3设计条件（1）工程地质条件：Ⅱ类（2）抗震设防烈度：7度（3）基本风压:0.35 kN/m2,基本雪压：0.45kN/m2（4）楼面活荷载：2.0 kN/m2，屋面活荷载（不上人）：0.5 2/kN mm(5)地面粗糙度类型：B 类(6)地基承载力标准值：210kN/m2(7)设防类别为：丙类（8）设计地震分组为：第一组（9）设计基本地震加速度为：0.10g(10)建筑物安全等级：Ⅱ级2 结构选型与布置2.1结构承重方案选择本工程采用框架承重方案1.梁﹑板﹑柱结构形式：现浇钢筋混凝土结构2.墙体厚度：外墙:200mm，内墙:200mm3.楼梯采用现浇板式楼梯4.基础采用柱下独立基础2.2 结构布置本设计中，边轴框架梁、纵向框架梁与柱中心线不重合，其余的横向框架梁、柱的中心线均重合。
⼟⽊⼯程毕业设计某办公楼计算书XXX毕业设计（论⽂）设计(论⽂)题⽬：XXX某⼯商局办公楼设计学⽣姓名：XXX指导教师：XXX所在学院：建筑⼯程学院专业：⼟⽊⼯程班级：XX⼟⽊⼯程（XX）学号：XXXXXX提交⽇期：XX年5 ⽉9⽇答辩⽇期：XX 年5⽉16 ⽇⽬录摘要 (Ⅱ)A b s t r ac t (Ⅲ)1⼯程概况 (1)1.1⼯程简介 (1)1.2框架结构承重⽅案的选择 (2)1.3梁柱截⾯尺⼨的初步确定 (2)2重⼒荷载代表值的计算 (4)3框架侧移刚度计算 (12)3.1横梁线刚度i b的计算 (13)3.2柱线刚度i c的计算 (13)3.3各层横向侧移刚度的计算 (13)4⽔平荷载作⽤下框架结构的内⼒和侧移计算 (16)4.1横向⾃振周期 (16)4.2⽔平地震作⽤的内⼒计算 (16)4.3多遇⽔平地震作⽤下的位移计算 (17)4.4⽔平地震作⽤下的框架内⼒计算 (18)4.5风荷载计算 (22)4.6风荷载作⽤下的⽔平位移验算 (24)4.7风荷载作⽤下的框架内⼒计算 (25)5竖向荷载作⽤下的框架内⼒计算 (30)5.1计算单元的选择 (30)5.2荷载计算 (30)5.3内⼒计算 (35)6 梁、柱的内⼒组合 (47)6.1 梁的内⼒组合 (47)6.2 柱的内⼒组合 (51)7梁、柱的截⾯设计 (57)7.1梁的配筋计算 (57)7.2柱的配筋计算 (60)8楼梯设计 (65)8.1梯段板计算 (65)8.2平台板计算 (66)8.3平台梁计算 (67)9现浇板设计 (70)9.1屋盖现浇板计算 (70)9.2楼⾯现浇板计算 (77)10基础设计 (85)10.1外独⽴基础 (85)10.2内柱联合基础 (88)10.3 基础梁设计 (91)参考⽂献 (93)致谢 (94)江苏省丹阳市某⼯商局办公楼设计摘要依据课题任务书以《建筑防⽕规范》、《建筑结构荷载规范》和《混凝⼟结构设计规范》等国家现⾏规范、规程完成了该课题建筑、结构⽅⾯的设计。
1 绪论1.1 工程概况此工程建于湖北省武汉市，拟建场地地形平坦，平面尺寸为55m³20m；拟建办公楼地上5层，1层层高4.2m，2-5层每层层高3.6m，其中包括办公室、功能室、休息室等。
工程采用框架结构，结构安全等级二级，设计使用年限50年，耐火等级为一级，抗震设防烈度7度，地震分组为第一组，丙类建筑，Ⅱ类建筑场地；室外年均气温16℃，最高气温39.5℃，最低气温-5℃；最大积雪深度为56mm，基本雪压0.25kN/m2；基本风压0.4kN/m2，地面粗糙程度为C类；地基允许承载力为f=240kPa，地面2.5m以下为粘土层，其余为杂k填土；地面水位高度低于地面2.5m。
1.2 设计内容与方法1.2.1 建筑设计1．建筑方案设计根据房屋建筑学、民用建筑设计通则、民用建筑设计防火规范等相关知识进行建筑方案设计，针对工程的使用性质作出具体的设计。
功能分区要细致合理、符合规范，使建筑物发挥出其应有的功能。
2．建筑施工图运用CAD、天正进行绘图，绘出建筑的平、立、剖等图。
1.2.2结构设计1．结构设计内容（1）结构类型的选择，包括结构的布置及柱网尺寸。
（2）估算结构的梁、板、柱的界面尺寸以及材料等级。
（3）荷载计算：包括框架柱侧移刚度计算。
（4）楼、屋面板内力及配筋计算。
（5）水平荷载作用下框架侧移及内力计算、竖向荷载作用下框架内力计算、框架内力组合。
（6）框架梁、柱配筋计算。
（7）基础设计。
（8）绘制结构施工图。
2．结构设计方法（1）荷载计算：荷载计算包括水平荷载与竖向荷载计算：水平荷载包括水平风荷载和水平地震作用；竖向荷载包括恒荷载与活荷载。
（2）水平荷载作用下的框架结构内力计算：水平荷载作用下的框架结构的位移及内力可采用D值法计算。
（3）竖向荷载作用下的框架结构内力计算：一般取平面结构单元，按平面计算简图进行内力分析。
（4）内力计算。
（5）通过内力组合求得梁、柱构件各控制截面的最不利内力设计值并进行必要的调整后，即可对其进行截面配筋计算和采取构造措施。
摘要本设计为一座综合办公楼，位于大连理工大学旅顺科技城，共六层，总建筑面积约为6000m2。
，，。
结构形式采用现浇钢筋混凝土全框架结构,体型简洁，有利于抗震。
抗震设防烈度为7度，场地土类别为Ⅱ类，耐火等级为二级。
设计内容包括建筑设计，结构设计，施工图绘制以及外文参考文献翻译等四个主要部分。
结构计算部分选取一榀框架进行手算，包括荷载、内力和配筋计算。
对整个结构则采用pkpm软件进行配筋计算。
设计全部按国家标准，符合经济、实用、美观、安全的原则。
在老师的指导下，我顺利地完成了本次毕业设计。
本设计从资料准备到设计计算的整个过程中，我参阅了不少设计参考资料及建筑规范，并且和同学一起研究讨论，解决了在设计中遇到的很多问题。
通过本次毕业设计，我提高了自学能力，对土木工程专业的知识内在联系有了进一步的了解，并为今后的学习和工作奠定了一定的基础。
这是一次难得的学习机会。
关键词：结构；框架结构；抗震设计；办公楼Comprehensive Building Design of DLUT LvShun ScientificCityAbstractThis design is a Comprehensive building, which lies in DLUT Lvshun scientific city. The total construction area is about 6000 square meters. The storey below is high and the others are in construction and the total building height is m. The structure form is totally irrigating reinforce concrete skeleton framing , concision , which benefit to the anti- earthquake. The seismic fortification intensity is 7 degree, the soil belongs to the Ⅱ kind, the fire-resistant grade is second grade.The design content includes four main parts: construction design, structure design, shop drawing and foreign article translation. The part of structure calculation involved load , internal force and reinforcing steel bar calculation, which was completed by choosing one single frame .The total structure was calculated with the use of PKPM.The whole design is based on national standard and embodies the principle of economic, practical, beautiful and safe.With the guide of my teacher, I complete the design successfully. During the whole process of this design from date preparation till account, I read many referrences and construction criterion and also study, discuss and solve many problems with my classmates during the design. Thanks to this design, I acquaint deeper with the internal relations among knowledge of my specialty and it improves my ability of self-study and establishes a good basement for my future study and work. It’s a scarce learning opportunity.Key word: Construction；Skeleton Framing；Seismic Design；Comprehensive Building目录摘要 (I)Abstract (II)引言......................................................................................................................- 1 -1建筑设计说明书.................................................................................................- 2 -设计依据.........................................................................................................- 2 -设计思路.........................................................................................................- 2 -平立面布置.....................................................................................................- 2 -地面、屋面及墙面做法...........................................................................- 5 -......................................................................................................................- 5 -......................................................................................................................- 5 -......................................................................................................................- 6 -楼梯设计...........................................................................................................- 7 -.............................................................................................................................- 8 -......................................................................................................................- 8 -......................................................................................................................- 9 -.............................................................................................................................- 9 -2结构设计说明书.............................................................................................. - 10 -.......................................................................................................................... - 10 -.......................................................................................................................... - 10 -.......................................................................................................................... - 10 -、柱截面尺寸估算................................................................................... - 10 -确定框架计算简图................................................................................. - 10 -荷载计算........................................................................................................ - 12 -................................................................................................................... - 12 -活荷载标准值计算................................................................................. - 13 -................................................................................................................... - 13 -风荷载标准值计算................................................................................. - 15 -水平作用计算................................................................................................ - 16 -................................................................................................................... - 16 -................................................................................................................... - 18 -................................................................................................................... - 19 -................................................................................................................... - 20 -................................................................................................................... - 21 -................................................................................................................... - 27 -竖向作用计算................................................................................................ - 32 -恒载作用计算......................................................................................... - 32 -活载作用计算......................................................................................... - 36 -重力荷载作用下内力计算..................................................................... - 40 -框架梁柱内力组合........................................................................................ - 44 -一般规定................................................................................................. - 44 -框架梁内力组合..................................................................................... - 44 -框架柱内力组合..................................................................................... - 45 -框架梁柱截面、楼板及楼梯设计................................................................ - 47 -框架梁非抗震截面设计......................................................................... - 47 -框架梁抗震截面设计............................................................................. - 49 -框架柱非抗震截面设计......................................................................... - 50 -框架柱抗震截面设计............................................................................. - 52 -楼板配筋计算......................................................................................... - 54 -楼梯设计................................................................................................. - 57 -基础设计........................................................................................................ - 60 -参考文献................................................................................................................. - 63 -致谢........................................................................................ 错误!未定义书签。
该工程为某大学实验楼，钢筋混凝土框架结构；建筑层数为8 层，总建筑面积11305.82m2,宽度为39.95m,长度为60.56m ;底层层高4.2m,其它层层高 3.6m,室内外高差0.6m。
该工程的梁、柱、板、楼梯、基础均采用现浇,因考虑抗震的要求,需要设置变形缝,宽度为130mm。
1.1.1 设计资料(1 )气象条件该地区年平均气温为20 o C.冻土深度25cm ,基本风压0.45kN/m2 ,基本雪压0.4 kN/m2 ,以西北风为主导方向，年降水量1000mm。
(2)地质条件该工程场区地势平坦，土层分布比较规律。
地基承载力特征值f a 240kPa 。
(3)地震烈度7 度。
(4)抗震设防7 度近震。
1.1.2材料梁、柱、基础均采用C30；纵筋采用HRB335，箍筋采用HPB235 ；单向板和双向板均采用C30，受力筋和分布筋均为HPB235 ;楼梯采用C20 ，除平台梁中纵筋采用HRB335 外，其余均采用HPB235。
1 .2工程特点本工程为8 层，主体高度为29m 左右，为高层建筑。
其特点在于：建造高层建筑可以获得更多的建筑面积，缩小城市的平面规模，缩短城市道路和各种管线的长度，从而节省城市建设于管理的投资；其竖向交通一般由电梯来完成，这样就回增加建筑物的造价；从建筑防火的角度来看，高层建筑的防火要求要高于中低层建筑；以结构受力特性来看，侧向荷载(风荷载和地震作用)在高层建筑分析和设计中将起着重要的作用，因此无论从结构分析，还是结构设计来说，其过程都比较复杂。
在框架结构体系中，高层建筑的结构平面布置应力求简单，结构的主要抗侧力构件应对称均匀布置，尽量使结构的刚心与质心重合，避免地震时引起结构扭转及局部突变，并尽可能降低建筑物的重心，以利于结构的整体稳定性；合理地设置变形缝，其缝的宽度视建筑物的高度和抗震设防而定。
该工程的设计，根据工程地震勘探和所属地区的条件，要求有灵活的空间布置和较大的跨度，故采用钢筋混凝土框架结构体系。
1工程概况1.1建筑情况介绍：（1）本办公楼采用钢筋混凝土框架结构，总层数为五层，底层高度为4.5m，室内外高差为0.45m，其它层的高度为3.0m，建筑的总面积5148m2；（2）地质条件：基本设防烈度为7度，第一组设计特征周期，场地类别为二类场地，基本风压为0.35KN/m2，基本雪压为0.35KN/m2；（3）本建筑设有三部楼梯，均为钢筋混凝土板式楼梯。
1.2 柱网布置本办公楼所采用的柱网形式是柱距为4.2m的內廊式小柱网，边跨为6.6m，中间跨为2.4m，柱网布置形式如图1.1所示：图1.1 结构柱网布置图1.3.梁柱截面尺寸的确定：（1）框架横梁：边跨： h1=(1/18~1/8)l=(1/18~1/8) ×6600=367~825mm 初步取： h1=600mmb1=(1/2~1/3)h=(1/2~1/3) ×600=200~300mm初步取： b1=300mm对于中跨：考虑到施工方便和安全，取中跨梁的截面尺寸与边跨的尺寸相同，即取h1=600mm ，b1=300mm （2）连系梁：h2=(1/18~1/8)×4200=233~525mm 取h2=500mm b2=(1/2~1/3)×500=167~250mm 取b2=250mm h3=(1/18~1/8)×7200=400~900mm 取h3=500mm b3=(1/2~1/3)h=167~250mm 取b3=250mm （3）柱截面尺寸：由于该建筑框架结构的抗震等级为三级，则其轴压比的限值为[N μ]=0.9，混凝土强度等级为C35，各层重力荷载代表值近似取为15kN/m2，那么边柱和中柱的负荷面积分别为3.3⨯4.2 m2和4.5⨯4.2 m2，由此可得各层柱截面的面积分别为:边柱：233899107.169.0510152.43.33.1][][mm f n Fg f N A c N E c N =⨯⨯⨯⨯⨯⨯==≥μβμ中柱： 2331226047.169.0510152.45.43.1][][mm f n Fg f N A c N E c N =⨯⨯⨯⨯⨯⨯==≥μβμ取框架柱的截面为正方形截面，那么边柱和中柱的截面高度分别为700mm 和350mm ，根据上面的计算结果，再综合考虑其它各方面的因素，本设计中柱截面尺寸取值为：400mm ×400mm 。
2 结构计算简图的确定以及横向框架侧移刚度的计算2.1确定结构的计算简图梁、柱的线刚度计算时混凝土标号均为35C ，723.1510/C E KN m =⨯，在计算梁的截面惯性矩时，对现浇楼面的边框架梁取值为5.1I I =，对中框架梁取值为0.2I I =，其中I 为矩形截面惯性矩。
AB 、CD 跨梁 i 1= 1.5EI/h = 1.5×3.15/12×107 ×0.63×0.3/6.6 = 3.87×104 KN·M BC 跨梁 i 2= 2.0EI/h = 2.0×3.15/12×107 ×0.63×0.3/2.4=14.18×105 KN·M 上部各层柱 i 3= EI/h = 3.15/12×107 ×0.43×0.4/3.0 = 2.24×104 KN·M底层柱 i 4= EI/h = 3.15/12×107 ×0.43×0.4/4.5 = 1.49×104 KN·M 令底层柱的刚度为1.0，即i 4’=1.0 则其它各梁柱的相对线刚度为： i 1’=（3.87×104 ）/（1.49×104）=2.6 0 i 2‘=（14.18×105）/（1.49×104 ）=9.52i 3’=（2.24×104）/（1.49×104 ）=1.50（注：图中的数字代表梁柱的相对线刚度）2.2计算柱的侧移刚度柱的侧移刚度D 计算公式：212h i D c cα=其中c α为柱侧移刚度修正系数，K 为梁柱线刚度比，不同情况下，c α、K 取值不同。
对于一般层：2bc KK K =∑2c KK α=+对于底层：2bc K K K =∑ 0.52c KK α-+=+ 表2.1 横向框架柱侧移刚度D 计算表3荷载计算3.1恒荷载计算：（1）屋面荷载标准值40mm厚的细石混凝土保护层22×0.04＝0.88kN/m2 SBS改性沥青防水卷材0.4kN/m2 20mm厚1：3的水泥砂浆找平层20×0.02＝0.4kN/m2 100mm厚1:8的水泥陶粒找坡层0.1×14=1.4 kN/m2 100厚的钢筋混凝土板25×0.10=2.5kN/m2 20mm厚的水泥砂浆找平层20×0.02＝0.4kN/m2 10mm厚的板底抹灰0.170kN/m2 吊顶0.12kN/m2合计 5.87kN/m2（2）楼面恒荷载标准值水磨石地面0.65kN/m2100mm厚的钢筋混凝土板 25×0.10=2.5kN/m210mm厚的板底抹灰 0.17kN/m2吊顶 0.12kN/m2合计 3.44kN/m2（3）外墙面8mm厚面砖素水泥浆擦缝0.008*55=0.44 kN/m24mm厚水泥胶结合层1 kN/m215mm厚的1:3水泥砂浆0.015*20=0.3 kN/m2合计 1.74kN/m2（4）内墙面5mm厚的纸筋灰批面0.005*16=0.08 kN/m215mm厚的水泥石灰砂浆打底0.015*17=0.255 kN/m24mm厚的水泥胶结合层0.5 kN/m215mm厚的1:3水泥砂浆0.015*20=0.3 kN/m2222粉刷重：边跨梁=中跨梁=0.02⨯[(0.6-0.10)⨯2+0.3]⨯17=0.442kN/m横向填充墙自重：边跨梁：0.24×（6.6-0.8）×8+2×0.02×（6.6-0.8）×20=13.46kN/m 中跨梁：0中间层框架梁的线荷载为:边跨梁：g边= 3.75+0.442 +13.46=17.65KN/m中跨梁：g中= 3.75+0.442 = 4.2 KN/m屋面板传给框架梁的均布线荷载为：边跨：g= 3.44×4.2=14.45KN/m中跨：g’=3.44×3.0=10.32KN/m（7）屋面框架节点集中荷载标准值：边柱次梁自重：（0.4-0.1）×0.25×4.2×25=10.5 KN 粉刷自重：0.02×[（0.5-0.1）×2+0.25]×4.2×17=1.50KN 屋面自重： 5.87×1/2×4.2×5/8×4.2=32.36KN女儿墙自重：0.24×1.0×4.2×8= 8.06KN女儿墙粉刷自重：0.02×1.0×2×4.2×17 =2.86KN中柱次梁自重: 10.5KN 粉刷重: 1.50KN次梁传来屋面的自重： 5.87×0.5×4.2×5/8+5.87×0.5×3×0.815×4.2=37.84KN则顶层中间节点集中荷载为：G5B= G5C =49.84KN(8) 楼面框架节点集中荷载标准值：边柱次梁的自重10.5 KN粉刷自重： 1.50KN框架柱的自重：0.4×0.4×3.0×25 = 12.0KN粉刷自重：0.02×4×0.4×3.0×17= 1.63KN次梁传来楼面自重1/2×4.2×5/8×4.2×3.44=18.96KN墙体的自重：0.24×0.9×3.0×8+0.24×1.8×（3.0-0.1）×8.0=15.21KN粉刷重： 4.2×（3.0-0.1）×（3.5×0.03+0.021×24+0.02×24）=13.26KN 则中间层边跨节点集中荷载为：GA= GD=73.06KN中柱次梁自重: 10.5 KN粉刷自重: 1.50KN框架柱自重: 0.4×0.4×3.0×25 = 12.0 KN粉刷重： 1.63KN内纵墙自重: 0.24 × [(4.2-0.4)×(3.0-0.1)]×8+2.4×1.0×0.2=21.64KN内纵墙装修重: 2× [(4.2-0.4)×(3.0-0.1)]×0.02×20=8.82KN中间层中节点集中荷载GB= GC=56.09KN恒荷载作用下的计算简图如下图所示：图3.2 恒荷载计算简图3.2活荷载计算：不上人屋面均布活荷载标准值 0.5kN/m2 楼面活荷载标准值为 2.0kN/m2走廊活荷载标准值为 2.5kN/m2屋面雪荷载标准值为 Sk=μr ⨯s0=1.0⨯0.35=0.35kN/m2 （在上式中：μr 为屋面积雪分布系数，取μr ＝1.0） 在活荷载作用下，各层框架梁上的荷载分布形式如下图所示：P 12qP 2 2q 'P 2 2q P 1图3.3 各层梁上作用的活载顶层的活荷载标准值： 边跨 q 5=0.5×4.2=2.1kN/m中跨 q 5 ‘=0.5×2.4=1.2kN/m 1-4层活荷载标准值： 边跨q2= 2.0×4.2=8.4kN/m 中跨q2’= 2.5×2.4=6.0kN/m边节点：P5A= P5D =0.5×0.5×4.2×5/8×4.2=2.76KN中间节点：P5B= P5C=(0.5×4.2×5/8+0.5×3×0.815)×4.2×0.5=5.32KN楼面（1-4层）节点集中荷载标准值：边节点：PA= PD =0.5×2.0×4.2×5/8×4.2=11.03KN中间节点：PB= PC= 0.5 ×4.2×5/8 ×4.2×2+0.5×3×0.815×4.2×2.5=23.86KN 活荷载作用下的计算简图如下图所示：图3.4 活荷载计算简图3.3. 风荷载计算3.3.1 风荷载标准值当计算主要承重结构时，垂直于建筑物表面的风荷载的标准值按照下式来计算：将风荷载换算为作用于框架每层节点上的集中荷载，计算结果如下表：A1=4.2×(4.05/2+3.0/2)=14.81m2; A2=A3=A4=4.2×3.0=12.6m2;A5=4.2×(1.0+3.0/2)=10.5m2- 10 -图3.5 等效节点集中风荷载计算简图(kN)3.3.2 风荷载作用下的水平位移验算用D 值法来验算水平位移，先根据水平荷载来计算层间剪力，再依据各层间的侧移刚度，计算出各层的相对侧移。
