实验电力拖动自动控制系统

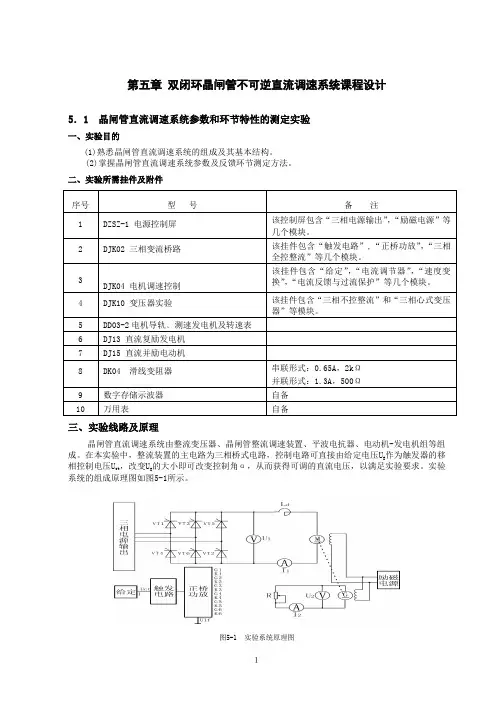

第五章双闭环晶闸管不可逆直流调速系统课程设计5．1 晶闸管直流调速系统参数和环节特性的测定实验一、实验目的(1)熟悉晶闸管直流调速系统的组成及其基本结构。

(2)掌握晶闸管直流调速系统参数及反馈环节测定方法。

二、实验所需挂件及附件三、实验线路及原理晶闸管直流调速系统由整流变压器、晶闸管整流调速装置、平波电抗器、电动机-发电机组等组成。

在本实验中，整流装置的主电路为三相桥式电路，控制电路可直接由给定电压Ug作为触发器的移相控制电压Uct ，改变Ug的大小即可改变控制角α，从而获得可调的直流电压，以满足实验要求。

实验系统的组成原理图如图5-1所示。

图5-1 实验系统原理图四、实验内容(1) 测定晶闸管直流调速系统主电路总电阻值R 。

(2) 测定晶闸管直流调速系统主电路电感值L 。

(3) 测定直流电动机-直流发电机-测速发电机组的飞轮惯量GD 2 。

(4) 测定晶闸管直流调速系统主电路电磁时间常数T d 。

(5) 测定直流电动机电势常数C e 和转矩常数C M 。

(6) 测定晶闸管直流调速系统机电时间常数T M 。

(7) 测定晶闸管触发及整流装置特性U d =f(U ct )。

(8) 测定测速发电机特性U TG =f(n)。

五、预习要求学习教材中有关晶闸管直流调速系统各参数的测定方法。

六、实验方法为研究晶闸管－电动机系统，须首先了解电枢回路的总电阻R 、总电感L 以及系统的电磁时间常数T d 与机电时间常数T M ，这些参数均需通过实验手段来测定，具体方法如下：(1)电枢回路总电阻R 的测定电枢回路的总电阻R 包括电机的电枢电阻R a 、平波电抗器的直流电阻R L 及整流装置的内阻R n ，即R = R a 十R L 十R n (5-1)由于阻值较小，不宜用欧姆表或电桥测量，因是小电流检测，接触电阻影响很大，故常用直流伏安法。

为测出晶闸管整流装置的电源内阻须测量整流装置的理想空载电压U ｄ0，而晶闸管整流电源是无法测量的，为此应用伏安比较法，实验线路如图5-2所示。

电⼒拖动⾃动控制系统实验报告电⼒拖动⾃动控制系统实验实验⼀转速反馈控制直流调速系统的仿真⼀、实验⽬的1、了解MATLAB下SIMULINK软件的操作环境和使⽤⽅法。

2、对转速反馈控制直流调速系统进⾏仿真和参数的调整。

⼆、转速反馈控制直流调速系统仿真根据课本的操作步骤可得到如下的仿真框图：图 1 仿真框图1、运⾏仿真模型结果如下：图2 电枢电流随时间变化的规律图3 电机转速随时间变化的规律2、调节参数Kp=0.25 1/τ=3 系统转速的响应⽆超调但调节时间长3、调节参数Kp=0.8 1/τ=15 系统转速的响应的超调较⼤，但快速性较好实验⼩结通过本次实验初步了解了MATLAB下SIMULINK的基本功能，对仿真图的建⽴了解了相关模块的作⽤和参数设置。

并可将其⽅法推⼴到其他类型控制系统的仿真中。

实验⼆转速、电流反馈控制直流调速系统仿真⼀、实验⽬的及内容了解使⽤调节器的⼯程设计⽅法，是设计⽅法规范化，⼤⼤减少⼯作计算量，但⼯程设计是在⼀定近似条件下得到的，⽤MATLAB仿真可根据仿真结果对设计参数进⾏必要的修正和调整。

转速、电流反馈控制的直流调速系统是静、动态性能优良、应⽤最⼴泛的直流调速系统，对于需要快速正、反转运⾏的调速系统，缩短起动、制动过程的时间成为提⾼⽣产效率的关键。

为了使转速和电流两种负反馈分别起作⽤，可在系统⾥设置两个调节器，组成串级控制。

⼀、双闭环直流调速系统两个调节器的作⽤1)转速调节器的作⽤（1）使转速n跟随给定电压*mU变化，当偏差电压为零时，实现稳态⽆静差。

（2）对负载变化起抗扰作⽤。

（3）其输出限幅值决定允许的最⼤电流。

2)电流调节器的作⽤（1）在转速调节过程中，使电流跟随其给定电压*iU变化。

（2）对电⽹电压波动起及时抗扰作⽤。

（3）起动时保证获得允许的最⼤电流，使系统获得最⼤加速度起动。

（4）当电机过载甚⾄于堵转时，限制电枢电流的最⼤值，从⽽起⼤快速的安全保护作⽤。

当故障消失时，系统能够⾃动恢复正常。

《电力拖动自动控制系统》实验指导书张寿明昆明理工大学信自学院自动化系2012年9月目录实验须知实验一双闭环不可逆直流调速系统调试实验二双闭环不可逆直流调速系统的静特性研究实验三双闭环不可逆直流调速系统的动特性研究实验四逻辑无环流可逆直流调速系统实验实验五矢量坐标变换仿真实验六转差频率控制的交流异步电动机矢量控制系统仿真实验七无速度传感器的矢量控制系统仿真附录1双闭环不可逆直流调速系统原理图及所需挂件附录2逻辑无环流直流可逆调速系统原理图及所需挂件实验须知实验课是教学中的重要环节之一，通过实验，是理论联系实际，加深理解和巩固所学的有关理论知识，培养、锻炼和提高对实际系统的调试和分析、解决问题的能力，同时通过实验也培养严谨的科学态度和良好的作风，以达到工程技术人员应有的本领，因此要求每个学生必须认真对待实验课，要求做到：一、实验前预习，要求：1、了解所有实验系统的工作原理2、明确实验目的，各项实验内容、步骤和做法3、拟定实验操作步骤，画出实验记录表格等。

二、实验中认真、要求：1、熟知所有设备，认真按实验要求，有步骤地进行各项内容的实验。

2、测试前，必须熟悉仪器、仪表的使用，注意量程。

3、认真记录测试数据和波形。

4、不许带电操作，每次更换线路时，必须断点进行操作，通电前，必须经指导老师检查，方可合闸。

5、同组同学，必须相互配合，共同完成实验任务。

三、实验后认真写实验报告1、整理各项实验数据，列成表格，按要求绘制有关曲线，进行分析比较。

2、记录和分析实验中的各种现象。

四、实验装置自动控制系统实验全部在DJDK-Ⅱ型装置上进行。

详见“DJDK-Ⅱ实验装置简介”。

实验一双闭环不可逆直流调速系统调试一、实验目的1、掌握调速系统各单元电路的调整方法，弄清他们的工作原理及其在系统中的应用。

2、掌握双闭环不可逆直流调速系统的调试方法和步骤。

二、系统组成及所需挂件详见附录一。

三、实验内容(一)双闭环调速系统调试原则①先单元、后系统，即先将单元的参数调好，然后才能组成系统。

电力拖动自动控制系统实验指导书杨钧 蔡型 编广东工业大学自动化学院前 言自动控制系统是一门实践性、实用性很强的专业课程，学习自动控制系统必须理论连联系实际。

直流调速技术在工业自动化中获得广泛应用，自动控制系统实验可采用LZC-1型晶闸管逻辑无环流可逆调速系统实验装置，该装置结构可靠, 面板图示化.接线、调试方便。

输入电压~380V、输出直流电压0~220V、直流电流0~20A，连续可调，配2.2KW直流电动机-发电机机组。

学生通过实验，将全面掌握各控制单元及系统的结构原理、性能特点。

可获得有如在工厂亲手做实验、参加调试典型、实用直流调速系统的教学效果。

可培养学生综合运用理论知识和实验操作技能，提高分析和解决工程技术问题的综合能力。

LZC-1型晶闸管逻辑无环流可逆调速系统实验装置可完成的实验内容如下:实验1.晶闸管直流调速系统参数和环节特性的测定实验2.晶闸管直流调速系统主要单元调试实验3.晶闸管直流电动机开环调速系统调试实验4.开环调速系统和转速单闭环调速系统的研究实验5.转速、电流双闭环调速系统的研究实验6.逻辑无环流可逆调速系统的研究LZC-1型晶闸管逻辑无环流可逆调速系统原理图见图1，面板布置图见图2所示.图2 LZC-1型直流调速系统实验装置面板布置图目 录实验一 晶闸管直流调速系统参数的测定---------------------------------4实验二 晶闸管直流调速系统主要单元调试------------------------------13 实验三 晶闸管直流电动机开环调速系统调试----------------------------16 实验四 开环调速系统和转速闭环调速系统的研究------------------------23 实验五 转速、电流双闭环可逆调速系统的研究--------------------------28 实验六 逻辑无环流可逆调速系统的研究--------------------------------34综合性、设计性实验-------------------------------------------------39 实验七自动控制技术综合设计与实践实验一 晶闸管直流调速系统参数和环节特性的测定1.实验目的（1） 熟悉晶闸管-直流调速系统的组成和工作原理。
