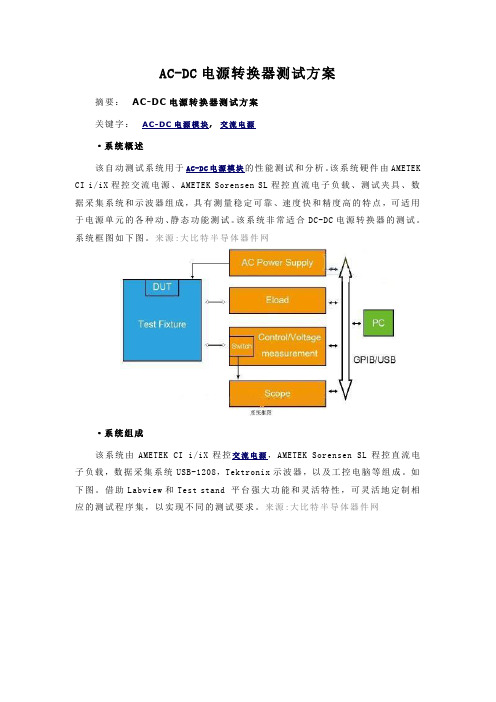

AC-DC电源转换器测试方案摘要：AC-DC电源转换器测试方案关键字：AC-DC电源模块, 交流电源·系统概述该自动测试系统用于AC-DC电源模块的性能测试和分析。
该系统硬件由AMETEK CI i/iX程控交流电源、AMETEK Sorensen SL程控直流电子负载、测试夹具、数据采集系统和示波器组成，具有测量稳定可靠、速度快和精度高的特点，可适用于电源单元的各种动、静态功能测试。
该系统非常适合DC-DC电源转换器的测试。
系统框图如下图。
来源:大比特半导体器件网·系统组成该系统由AMETEK CI i/iX程控交流电源，AMETEK Sorensen SL程控直流电子负载，数据采集系统USB-1208，Tektronix示波器，以及工控电脑等组成。
如下图。
借助Labview和Test stand 平台强大功能和灵活特性，可灵活地定制相应的测试程序集，以实现不同的测试要求。
来源:大比特半导体器件网·系统功能该系统主要功能如下：来源:大比特半导体器件网(a) 主要可测试项目：来源:大比特半导体器件网功能(Functions)测试：- 输出电压调整(Hold-on Voltage Adjust)- 电源调整率(Line Regulation)- 负载调整率(Load Regulation)- 综合调整率(Combine Regulation)- 输出涟波及杂讯(Output Ripple & Noise, RARD)- 输入功率及效率(Input Power, Efciency)- 动态负载或暂态负载(Dynamic or Transient Response) - 电源良好/失效(Power Good/Fail)时间- 起动(Set-Up)及保持(Hold-Up)时间- 功率因数来源:大比特半导体器件网保护动作(Protections)测试：- 过电压保护(OVP, Over Voltage Protection)- 短路保护(Short)来源:大比特半导体器件网- 过电流保护(OCP, Over Current Protection)- 过功率保护(OPP, Over Power Protection)- 低压保护(LVP, Low Voltage Protection)(b) 权限分级控制来源:大比特半导体器件网(c) 数据处理来源:大比特半导体器件网(d) 系统升级（注：文件素材和资料部分来自网络，供参考。
DCDC转换器工作原理及用途
DC-DC转换器，即直流-直流转换器，是一种将直流电源转换为不同电压或电流的电子设备。
其主要工作原理是通过改变输入端电压的波形、频率、极性和振幅，然后将这些改变应用到输出端，从而实现对电源电压的转换。
DC-DC转换器的工作原理如下：
1.输入端电源进行整流，将交流电转换为直流电。
2.通过谐振电容和电感元件构成一个振荡电路，产生高频振荡信号。
3.将高频振荡信号输入到变压器变压器中，通过变换器将输入端电压进行变换，然后输出到输出端。
4.输出端通过后级电路进行输出过滤，以获得所需要的电压或电流。
DC-DC转换器的用途广泛，以下为几个主要的应用领域：
1.电子设备：用于手机、平板电脑、笔记本电脑等电子产品的电源管理，将电池或外部电源的电压转换为所需的电压供应给电子设备。
2.电力系统：用于电力系统的直流输电、直流-交流逆变、直流-直流变换等。
3.汽车电子：用于汽车电子系统中的电源管理、电动车辆的能量转换和储存等。
4.太阳能电源系统：用于太阳能光伏电池组的能量转换和储存，将太阳能电池的直流电转换为交流电或其他所需的电压和电流。
5.工业控制与自动化：用于工业控制设备的电源管理，提供稳定的工
作电压或电流。
6.通信设备：用于通信基站、无线设备、卫星通信等设备的电源管理，提供所需的电压和电流。
总结：DC-DC转换器是一种能够将直流电源转换为不同电压或电流的
电子设备，其工作原理是通过改变输入端电压的波形、频率、极性和振幅，然后将这些改变应用到输出端。
它在电子设备、电力系统、汽车电子、太
阳能电源系统、工业控制与自动化、通信设备等领域有着广泛的应用。
板级DCDC1. 简介板级DC-DC转换器（Direct Current-Direct Current Converter）是一种将直流电压转换为其他直流电压的电子设备。
它通常用于电子系统或设备中，以提供所需电压和电流供电给不同的电路或模块。
本文将介绍板级DC-DC转换器的工作原理、应用领域和一些常见的技术。
2. 工作原理板级DC-DC转换器通过电感、电容和半导体器件构成的拓扑电路来完成电压变换。
最常见的拓扑电路包括升压（Boost）、降压（Buck）、升降压（Buck-Boost）和反激（Flyback）等。
在升压（Boost）拓扑中，输入电压低于输出电压时，通过电感储能和开关控制，使输出电压大于输入电压。
在降压（Buck）拓扑中，输入电压大于输出电压时，通过电感储能和开关控制，使输出电压小于输入电压。
在升降压（Buck-Boost）拓扑中，无论输入电压高于还是低于输出电压，都可以通过电感储能和开关控制实现电压的升降。
在反激（Flyback）拓扑中，通过储存能量再交换的方式，实现输出电压转换。
3. 应用领域板级DC-DC转换器广泛应用于各种电子系统或设备中。
以下是一些常见的应用领域：3.1. 通信设备在通信设备中，需要提供不同的工作电压和电流，以满足不同电路或模块的要求。
板级DC-DC转换器可以提供稳定可靠的电力供应，确保通信设备的正常运行。
3.2. 工业自动化在工业自动化系统中，板级DC-DC转换器用于提供各种电压等级，以供电不同的控制器、传感器、执行器和通信模块等。
3.3. 汽车电子在汽车电子系统中，各种电路和模块需要不同的电压和电流供电。
板级DC-DC转换器可以根据汽车电池电压提供适当的功率，并保证电子设备的正确运行。
3.4. 能源管理系统能源管理系统中的电池管理、能量回收和电网连接等模块需要不同的电压和电流。
板级DC-DC转换器可以实现电能的高效转换和分配。
4. 技术进展随着电子技术的不断发展，板级DC-DC转换器也在不断改进和创新。
DCDC测试数据一、背景介绍DCDC（Direct Current to Direct Current）是指直流到直流的转换器，它用于将一个直流电压转换为另一个直流电压。
在电力系统中，DCDC转换器被广泛应用于电力传输、电动汽车、太阳能发电等领域。
为了确保DCDC转换器的性能和稳定性，需要进行测试和验证。
二、测试目的本次DCDC测试的目的是验证DCDC转换器在不同输入电压和负载条件下的性能，并对其进行评估和优化。
三、测试内容1. 输入电压测试：在设定的输入电压范围内，逐步增加输入电压，记录输出电压和电流的变化情况，以确定DCDC转换器的输入电压范围和稳定性。
2. 输出电压测试：在设定的输入电压和负载条件下，记录输出电压和电流的变化情况，以确定DCDC转换器的输出电压稳定性和负载能力。
3. 效率测试：在设定的输入电压和负载条件下，记录输入电流、输出电流和转换器的功率损耗，计算DCDC转换器的效率。
4. 温度测试：在设定的输入电压和负载条件下，使用红外热像仪或者温度传感器测量DCDC转换器的温度分布，以评估其散热性能和温度稳定性。
5. 过载保护测试：在设定的输入电压和负载条件下，逐步增加负载，记录DCDC转换器的响应时间和保护机制的有效性，以验证其过载保护功能。
6. 稳定性测试：在设定的输入电压和负载条件下，持续运行DCDC转换器一段时间，记录输出电压和电流的变化情况，以评估其稳定性和长期可靠性。
四、测试步骤1. 准备测试设备和仪器，包括直流电源、电流表、电压表、功率计、温度传感器等。
2. 根据测试内容设定输入电压范围、负载条件和测试参数。
3. 连接测试设备和DCDC转换器，确保电路连接正确并稳定。
4. 开始测试，按照设定的测试步骤和参数进行测试记录。
5. 对测试数据进行分析和评估，计算转换器的性能指标和效率。
6. 根据测试结果，对DCDC转换器进行优化和改进。
五、测试结果与分析根据测试数据和分析结果，得出以下结论：1. 输入电压范围：DCDC转换器的输入电压范围为10V-30V，超出范围时可能导致转换器无法正常工作。
混合集成电路DC/DC变换器测试方法1范围1．1主题内容本规程规定了混合集成电路DC/DC（直流/直流）变换器的主要性能参数的测试方法。
1．2适用范围本规程适用于各类民用电子设备中混合集成电路DC/DC变换器的参数测试。
2一般要求在各参数测试中，应满足以下通用测试条件要求。
2．1测试的标准大气条件如无其它规定，测试的标准大气条件为：温度：25+3-5℃；相对湿度：45% ~ 80%；气压：80 ~106Kp a。
2．2测试期间，应注意以下事项：a．应避免外界干扰对测试准确度的影响；b．测试设备引起的测试误差应满足所测参数准确度的要求；c．施加被测器件（DUT）应在额定条件下达到稳定输出后开始测试，测试用设备、仪器等应按该设备、仪器的使用要求进行预热。
3详细要求3．1输出电压V o3．1．1目的在规定的条件下，测试DC/DC变换器在输出端的电压。
3．1．2测试原理图输出电压的测试原理图如图1所示。
图13．1．3测试条件ab Ic ．输出电流I O 。
3．1．4测试程序3．1．4．1在规定的环境温度下，将DUT 接入测试系统中。
3．1．4．2将图1所示的开关S 置于位置“1-2”，S1置断开位置，S2置闭合位置，使DUT 输入端加上规定的直流输入电压V I ，调整R L ，得到输出电流I O 。
3．1．4．3将图1所示的开关S 置于位置“3-4”，记录DUT 的输出电压V O 。
3．1．5注意事项a ． 应尽量避免温漂对测试结果的影响；b ． 测试期间，输入电压不得超过DUT 的极限值。
3．2输出电流I O3．2．1目的在规定的条件下，测试DC/DC 变换器的输出端流向负载的电流，通常指满载时的额定 值。
3．2．2测试原理图输出电流的测试原理图如图1所示。
3．2．3测试条件a b I c ．输出电流I O ；d ．负载R L （满载）。
3．2．4测试程序3．2．4．1在规定的环境温度下，将DUT 接入测试系统中。
DCDC测试数据一、背景介绍DCDC测试数据是指在直流-直流（DCDC）转换器的测试过程中所采集到的相关数据。
DCDC转换器是一种用于将直流电压转换为不同电压级别的电力转换设备。
为了保证DCDC转换器的性能和可靠性，需要进行各种测试和评估，并记录相应的测试数据。
二、测试内容1. 输入电压测试：通过给定的输入电压范围，测试DCDC转换器在不同电压下的工作情况。
记录输入电压值和对应的输出电压、电流、效率等数据。
2. 输出电压测试：通过给定的输出电压范围，测试DCDC转换器在不同负载下的输出电压稳定性。
记录输出电压值和对应的输入电压、电流、效率等数据。
3. 效率测试：通过给定的输入和输出电压范围，测试DCDC转换器的转换效率。
记录输入电压、输出电压、电流和相应的效率数值。
4. 转换速度测试：测试DCDC转换器在输入电压快速变化时的响应速度和稳定性。
记录输入电压变化的时间和对应的输出电压、电流、效率等数据。
5. 温度测试：测试DCDC转换器在不同环境温度下的工作情况。
记录环境温度和对应的输入电压、输出电压、电流、效率等数据。
三、测试方法1. 准备测试设备：包括DCDC转换器、直流电源、负载电阻、温度计等。
2. 设置测试参数：根据测试要求，设置输入电压范围、输出电压范围、负载电阻、环境温度等参数。
3. 连接测试设备：将直流电源连接到DCDC转换器的输入端，将负载电阻连接到DCDC转换器的输出端，将温度计放置在合适的位置。
4. 启动测试：按照测试要求逐步调整输入电压、负载电阻等参数，记录并记录相应的数据。
5. 分析数据：根据记录的数据，进行数据分析和评估，评估DCDC转换器的性能和可靠性。
四、测试数据样例1. 输入电压测试数据样例：输入电压：12V输出电压：5V输出电流：2A效率：90%2. 输出电压测试数据样例：输入电压：24V输出电压：12V输出电流：3A效率：85%3. 效率测试数据样例：输入电压：36V输出电压：5V输出电流：4A效率：92%4. 转换速度测试数据样例：输入电压变化时间：1ms输出电压：24V输出电流：2A效率：88%5. 温度测试数据样例：环境温度：25℃输入电压：48V输出电压：12V输出电流：1A效率：80%五、数据分析与评估根据测试数据样例，可以对DCDC转换器的性能和可靠性进行分析和评估。
全桥DC-DC变换电路是一种常用的电力电子器件，在各种电子设备和电路中都有广泛的应用。
在本次实验中，我们针对全桥DC-DC变换电路进行了系统性的设计、搭建和测试，并对实验结果进行了分析和总结。
以下是本次实验报告的总结：一、实验目的1. 了解全桥DC-DC变换电路的基本工作原理和结构特点；2. 掌握全桥DC-DC变换电路的设计方法和关键参数选取；3. 进行实际电路搭建和性能测试，验证理论设计的准确性和可靠性。
二、实验内容1. 理论分析全桥DC-DC变换电路的工作原理和传统电压变换技术；2. 根据设计要求和指标，选择合适的电子元器件和参数；3. 按照设计要求，搭建全桥DC-DC变换电路实验评台，并进行性能测试；4. 对实验结果进行数据采集和分析，验证设计的正确性和稳定性。
三、实验步骤1. 理论分析：首先对全桥DC-DC变换电路的工作原理和传统电压变换技术进行了深入分析，以便更好地指导实验设计和搭建；2. 设计选型：根据设计要求和指标，选取了合适的电子元器件和参数，并进行了详细的设计计算和仿真分析；3. 电路搭建：在理论设计基础上，搭建了全桥DC-DC变换电路的实验评台，并进行了详细的电路布线和连接；4. 性能测试：对搭建好的全桥DC-DC变换电路进行了性能测试，包括输入输出电压、电流波形等参数的测试和记录；5. 数据分析：对实验结果进行了数据采集和分析，比对理论设计和实际测试的结果，进行了分析总结。
四、实验结果分析1. 输入输出特性：通过性能测试和数据分析，获得了全桥DC-DC变换电路的输入输出特性曲线，验证了设计的正确性和稳定性；2. 效率性能：从实验数据中计算得出了全桥DC-DC变换电路的转换效率，验证了设计的优化程度和功耗特性；3. 波形稳定性：对输入输出波形进行了详细的分析和比对，得出了全桥DC-DC变换电路的波形稳定性和失真程度；4. 结果评价：根据实验结果，对全桥DC-DC变换电路的整体性能进行了客观评价，指出了存在的问题和改进措施。
dc-dc变换器工作原理
嘿呀！今天咱们就来好好聊聊DC-DC 变换器工作原理呢！
首先呀，咱得知道啥是DC-DC 变换器？哎呀呀，简单说就是能把一种直流电压变换成另一种直流电压的玩意儿！这可太重要啦！
那它到底咋工作的呢？1. 它得有个输入直流电源呀，这就像是它的“粮食”呢！2. 然后呢，通过一些神奇的电路元件，比如说电感、电容、二极管还有开关管等等。
哇塞！这些元件可都不简单哟！电感就像个能量的“小仓库”，电容能存储和释放电荷，二极管能控制电流的方向，开关管呢，则是控制电路的通断，厉害吧？3. 接下来，开关管不断地开和关，哎呀呀，这一开一关可不得了！当开关管导通的时候，电流就会通过电感，电感储存能量。
当开关管关闭的时候，电感里储存的能量就释放出来啦，给输出提供能量。
你说神奇不神奇？！而且呀，DC-DC 变换器还有不同的类型呢！比如说降压型（Buck）、升压型（Boost）和升降压型（Buck-Boost）。
降压型的，顾名思义，就是把输入的高电压降低变成低电压输出。
升压型呢，则是把低电压升高变成高电压输出。
那升降压型，嘿嘿，它可厉害啦，既能升压又能降压！
哎呀呀，这DC-DC 变换器的工作原理是不是很有意思？！在我们生活中的好多地方都能看到它的身影呢！比如说手机充电器、电脑电源，还有电动汽车的电源系统里，到处都有它在默默工作呢！
哇！你想想，如果没有DC-DC 变换器，我们的电子设备还能这么方便地使用吗？肯定不行呀！所以说，了解它的工作原理真的很重
要呢！。
DC/DC变换器检测和维护它的作用是将动力蓄电池的高压电转为低压电，给蓄电池及低压系统供电，相当于传统汽车的发电机。
DC/DC变换器具有效率高、体积小、耐受恶劣工作环境等特点。
1.DC/DC变换器的基本功能（1）当输入直流电压在一定范围内变化时，能按负载要求的变化范围输出直流电压。
（2）输出负载要求的直流电流范围。
能够输出足够的直流负载电流，并且能够允许在足够宽的负载变化范围内正常运行。
（3）变换器是能量传递部件，因此需要较高的转换效率，以便提高能源的利用率。
（4）为了降低对燃料电池的输出电压要求，变换器应具有升压功能。
2.DC/DC变换器的工作流程（1）整车ON挡上电或充电唤醒上电。
（2）动力蓄电池完成高压系统预充电流程。
（3）VCU 发给DC/DC变换器使能信号。
（4）DC/DC 变换器开始工作。
3.DC/DC变换器功能检测用万用表检测DC/DC变换器输出电压是否符合要求，以判断其工作性能。
检测方法如下：（1）将车钥匙置于OFF挡，断开所有用电器并拔出钥匙。
（2）按压辅助蓄电池锁压件，打开盖板并裸露出辅助蓄电池正极。
（3）使用专用万用表电压挡位测量辅助蓄电池的电压，并记录此电压值。
（4）将车钥匙置于ON挡位置。
（5）使用专用万用表电压挡位测量辅助蓄电池的电压，这时所测的这个电压值是DC/DC 变换器输出的电压。
检测结果：DC/DC变换器正常输出电压为13.5～14 V（关闭车上的用电设备的情况下）。
如果两次测量电压一致，且均低于13.5 V，说明DC/DC变换器故障，应检查插接器是否正常连接、高压熔断器是否熔断、使能信号是否给出。
4.DC/DC变换器日常维护注意事项（1）散热器上尽可能减少杂物，保证散热时风道畅通。
（2）保证低压插接器可靠连接。
（3）检查高压插接器是否可靠连接。
（4）检查外壳是否有明显碰撞痕迹，DC/DC变换器模块是否损坏。
