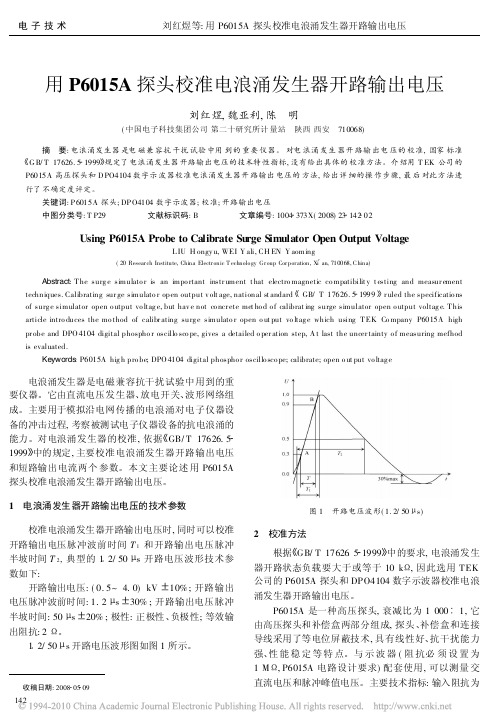

用P6015A 探头校准电浪涌发生器开路输出电压刘红煜,魏亚利,陈耀明(中国电子科技集团公司第二十研究所计量站 陕西西安 710068)摘 要:电浪涌发生器是电磁兼容抗干扰试验中用到的重要仪器。
对电浪涌发生器开路输出电压的校准,国家标准 G B/T 17626.5 1999 规定了电浪涌发生器开路输出电压的技术特性指标,没有给出具体的校准方法。
介绍用T EK 公司的P6015A 高压探头和D PO4104数字示波器校准电浪涌发生器开路输出电压的方法,给出详细的操作步骤,最后对此方法进行了不确定度评定。
关键词:P 6015A 探头;DP O4104数字示波器;校准;开路输出电压中图分类号:T P29 文献标识码:B 文章编号:1004 373X(2008)23 142 02Using P6015A Probe to Calibrate Su rge S imulator Open Output VoltageL IU H ongy u,WEI Y ali,CH EN Y aoming(20Research Institute,Chi na Electronic T echnolo gy Group Corporation,Xi !an,710068,China)Abstract :T he surg e simulato r is an impo rtant instr ument t hat electro magnetic co mpatibilit y t esting and measur ement techniques.Calibrating sur ge simulato r open output v olt age,national st andard GB/T 17626.5 1999 r uled the specificatio ns of surg e simulator open o utput vo ltag e,but hav e not co ncr ete met ho d o f calibrat ing surge simulator open o utput voltag e.T his article intro duces the mo thod of calibr ating surg e simulato r open o ut put vo ltag e which using T EK Co mpany P6015A high pr obe and DPO 4104digital phospho r oscillo sco pe,gives a detailed o per ation step,A t last the uncer tainty o f measuring mefhod is evaluated.Keywords :P6015A hig h pro be;DPO 4104digital phospho r oscillo sco pe;calibrate;open o ut put vo ltag e收稿日期:2008 05 09电浪涌发生器是电磁兼容抗干扰试验中用到的重要仪器。
JJF(电子)30384-2007电快速瞬变脉冲群校准规范1 范围本规范适用于电快速瞬变脉冲群发生器的校准，也适合于多功能电磁抗扰度测试仪的电快速瞬变脉冲群部分的校准。
2 引用文献GB17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验3 概述电快速瞬变脉冲群发生器（Electrical Fast Transient/Burst Generator,以下简称发生器）是电磁兼容抗干扰试验中用到的重要仪器。
发生器主要用于模拟沿电网传播或从信号线耦合的电快速瞬变脉冲群对电子仪器设备的冲击过程，考察被测试电子仪器设备的抗电快速瞬变脉冲群的能力。
发生器主要由直流电压发生器、放电开关、波形网络组成。
4 计量性能要求4.1 单脉冲电压峰值范围：（0~4）kV，最大允许误差±10%（分别在50Ω、1000Ω负载时）。
4.2 单脉冲上升时间5ns，最大允许误差±30%（分别在50Ω、1000Ω负载时）。
4.3 单脉冲持续时间50ns，最大允许误差±30%（分别在50Ω、1000Ω负载时）。
4.4 单脉冲重复频率5kHz、100kHz，最大允许误差±20%。
4.5 脉冲群持续时间单脉冲重复为5kHz时，脉冲群持续时间为15ms，最大允许误差±20%；单脉冲重复为100kHz时，脉冲群持续时间为0.75ms，最大允许误差±20%。
4.6 脉冲群周期300ms，最大允许误差±20%。
图1 脉冲群波形图5 校准条件5.1 环境条件5.1.1 温度：（23±5）℃5.1.2 相对湿度：（65±15）%5.1.3 周围无影响正常校准工作的电磁干扰和机械震动。
5.2 对标准设备的要求5.2.1 50Ω脉冲高压衰减器：功率≥2W，带宽≥400MHz，衰减器的输入阻抗和输出阻抗为50Ω。
5.2.2 1000Ω脉冲高压衰减器：功率≥2W，带宽≥400MHz，衰减器的输入阻抗为1000Ω，输出阻抗为50Ω。
